№2457 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226928
О внесении изменений в описание типа на трансформаторы тока ТВ-ТМ-35
Приказы по основной деятельности по агентству Вн. Приказ № 2457 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
№ 2457
___31 декабря 2020 г.
Москва
О внесении изменений в описание типа на трансформаторы тока ТВ-ТМ-35
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Завод трансформаторов и магнитопроводов» от б/д № б/н и от 27 ноября 2020 г. № 296/2 приказываю:
-
1. Утвердить новую редакцию описания типа на трансформаторы тока ТВ-ТМ-35, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61552-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ИЦРМ-МП-112-20 «ГСИ. Трансформаторы тока ТВ-ТМ-35. Методика поверки», утвержденному ООО «ИЦРМ» от 11 июня 2020 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11,2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2457
Лист № 1 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-ТМ-35 Назначение средства измеренийТрансформаторы тока ТВ-ТМ-35 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 0,66 до 750 кВ.
Описание средства измеренийПринцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
По принципу конструкции трансформаторы являются встроенными. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода.
Трансформаторы предназначены для установки в выключатели и силовые трансформаторы и работают в воздушной среде или трансформаторном масле.
Трансформаторы изготавливаются в виде двух исполнений, отличающихся конструктивными особенностями: ТВ-ТМ-35 (рисунок 1), ТВ-ТМ-35Л (рисунок 2). Модификации трансформаторов определяется структурой условного обозначения (рисунок 3).
Трансформаторы исполнения ТВ-ТМ-35, предназначенные для внутренней установки, представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений.
Трансформаторы исполнения ТВ-ТМ-35Л, предназначенные для наружной установки, представляют собой размещенный в литом корпусе, выполненном из компаунда, тороидальный магнитопровод, на который равномерно намотана вторичная обмотка, и экран, выполненный из электропроводящего материала. Экран служит для защиты вторичной обмотки трансформатора от высокого напряжения. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.
Трансформаторы не требуют ремонта на протяжении всего срока эксплуатации.
Общий вид трансформаторов представлен на рисунках 1, 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Структура условного обозначения трансформаторов представлена на рисунке 3.

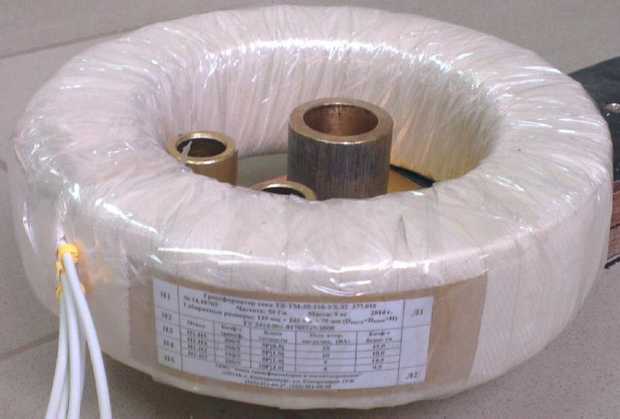

Рисунок 1 - Общий вид трансформатора тока ТВ-ТМ-35
*
* - место пломбировки от несанкционированного доступа изготовителем или организацией, выполняющей ремонт
Рисунок 2 - Общий вид трансформатора тока ТВ-ТМ-35Л
Т В-ТМ-35Л-110-600/5 УХЛ1
Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69 Номинальный вторичный ток в амперах Номинальный первичный ток в амперах Номинальное напряжение ввода в киловольтах Тип исполнения (Л - литой) Порядковый номер разработки Шифр продукции предприятия
(ТМ - трансформаторы и магнитопроводы) Встроенный
Трансформатор тока
Рисунок 3 - Структура условного обозначения трансформаторов на примере модификации ТВ-ТМ-35Л-110-600/5 УХЛ1
Пломбирование трансформаторов исполнения ТВ-ТМ-35 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение Uhom, кВ |
от 0,66 до 750 |
|
Номинальный первичный ток 11ном, А |
от 50 до 40000 |
|
Диапазон первичных токов, % от 11ном, у вторичных обмоток:
по ПНСТ-283-2018 |
от 1 до 200 от 0,1 до 200 от 1 до 120 |
|
Номинальный вторичный ток Ъном, А |
от 1 до 5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosф2=1, В-А:
|
от 0,1 до 151) от 0,1 до 151) |
|
Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А:
|
от 0,1 до 2001) от 3 до 100 |
|
Класс точности вторичных обмоток:
|
0,1; 0,2; 0,5; 1,0; 3; 5; 10 0,2S; 0,5S 5P; 10P 0,1; 0,2; 0,5; 1,0; 3; 5; 10; 0,2S; 0,5S 5P; 10P; 5PR; 10PR |
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном:
|
от 2 до 300 от 2 до 300 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток, КБном:
|
от 2 до 30 от 2 до 30 |
|
Коэффициент остаточной магнитной индукции K , %, не более |
10 |
|
Номинальная постоянная времени замкнутого вторичного контура Ts, с, не более |
10 |
|
Количество вторичных обмоток/ответвлений (отпаек) |
от 1 до 6 |
|
Номинальная частота, Гц |
50; 60 |
|
1) Трансформаторы в диапазоне номинальных вторичных нагрузок от 0,5 до 15 В^А изготавливаются в расчёте на нагрузку как с cosф2=0,8, так и с cosф2=1,0 в зависимости от заказа. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Внутренний диаметр, мм |
от 40 до 5000 |
|
Наружный диаметр, мм |
от 60 до 5100 |
|
Высота, мм |
от 10 до 1100 |
|
Масса, кг |
от 0,1 до 1000 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2; Т1; Т2; О2; ХЛ2; УХЛ1; УХЛ2 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
4000000 |
наносится на табличку технических данных трансформатора типографским способом или методом рельефного изображения и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТВ-ТМ-35 (исполнение по заказу) |
- |
1 шт.Х) |
|
Руководство по эксплуатации |
ТМ.370.000.000 РЭ |
1 экз.!) |
|
Паспорт |
ТМ.370.000.000 ПС |
1 экз.!) |
|
Методика поверки |
ИЦРМ-МП-112-20 |
1 экз.Х) |
|
Х) - В зависимости от заказа. | ||
осуществляется по документам:
-
- ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» для трансформаторов, вторичные обмотки которых изготовлены по ГОСТ 7746-2015;
-
- ИЦРМ-МП-112-20 «ГСИ. Трансформаторы тока ТВ-ТМ-35. Методика поверки», утверждённому ООО «ИЦРМ» 11.06.2020 г., для трансформаторов, вторичные обмотки которых изготовлены по ПНСТ-283-2018.
Основные средства поверки:
для поверки по ГОСТ 8.217-2003:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- установка измерительная для прогрузки первичным током РЕТОМ-30КА (регистрационный номер в Федеральном информационном фонде 34958-07);
-
- магазины нагрузок МР3027 (регистрационный номер в Федеральном
информационном фонде 34915-07);
-
- магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18);
-
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
для поверки по ИЦРМ-МП-112-20:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- установка измерительная для прогрузки первичным током РЕТОМ-30КА (регистрационный номер в Федеральном информационном фонде 34958-07);
-
- магазины нагрузок МР3027 (регистрационный номер в Федеральном
информационном фонде 34915-07);
-
- магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18);
-
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
-
- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВ-ТМ-35ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ПНСТ-283-2018 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-001-81769739-2008 Трансформаторы тока ТВ-ТМ-35. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Завод трансформаторов и магнитопроводов» (ООО «ЗТМ»)
ИНН 6672237160
Адрес: 620034, г. Екатеринбург, ул. Контролеров, д. 15-Б
Телефон: +7 (343) 363-01-37
Моб. телефон: +7-800-300-58-37
E-mail: info@zmtek.ru
Web-сайт: www.zmt-ek.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437 55 77; факс: +7 (495) 437 56 66
E-mail: office@vniims.ru; Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
