министерство ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17.10.2016                                                _№ 1494

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52515 «Комплексы для измерения количества газа КИ-СТГ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО ЭПО «Сигнал» от 8 июня 2016 г. № 37/3841 приказываю:

• 1. Внести изменения в описание типа на комплексы для измерения количества газа КИ-СТГ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 29981-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 52515 «Комплексы для измерения количества газа КИ-СТГ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 29981-13, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Шереметьева К. А.

  2-56

  Заместитель Руководителя



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. № 1494

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа КИ-СТГ

Комплексы для измерения количества газа КИ-СТГ предназначены для измерения рабочего объема природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, азота, воздуха и других газов и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости газа.

Принцип действия комплекса основан на одновременном измерении счетчиком газа -рабочего объема газа, корректором - давления и температуры газа в рабочих условиях и приведения рабочего объема газа к стандартным условиям на основании известных зависимостей.

Комплекс состоит из серийно выпускаемых средств измерений - функциональных блоков (счетчиков газа корректоров, преобразователей давления, температуры), внесенных в Федеральный информационный фонд по обеспечению единства измерений и объединенных в средство измерений, отвечающее единым требованиям.

По требованию заказчика комплексы могут комплектоваться дополнительным средством измерения перепада давления на счетчике.

Рисунок 1 - Общий вид комплекса для измерения количества газа КИ-СТГ

На комплексах применяются:

• 1 Счетчики газа

• - счетчик газа турбинный СТГ (ООО ЭПО «Сигнал») (Госреестр № 28739-13),

• - счетчик газа ротационный РСГ СИГНАЛ (ООО ЭПО «Сигнал») (Госреестр №41453-13),

• - счетчик газа мембранный (фирма «Itron GmbH»,«ELSTER GmbH», Германия, ООО ЭПО «Сигнал») (Госреестр №14351-12, №16991-12, №36706-08, №36707-08, №22112-15),

• 2 Корректоры

• - блок коррекции объема газа измерительно-вычислительный БК (ООО ЭПО «Сигнал») (Госреестр №48876-12),

• - датчик комплексный с вычислителем расхода «ГиперФлоу» (НПФ «Вымпел») (Госреестр №15646-14),

• - корректор объёма газа ЕК (ООО «ЭЛЬСТЕР Газэлектроника») (Госреестр №41978-13),

• - корректор объёма газа ELCOR (фирма «ELGAS», Чехия) (Госреестр №47252-П)

• - корректор объема газа SEVC-D (Corus) (фирма «Itron GmbH», Германия) (Госреестр №50499-12),

• - корректор объёма газа «Суперфлоу» (ЗАО «СОВТИГАЗ») (Г осреестр №61729-15),

• - корректор объёма газа ТС (ООО «ЭЛЬСТЕР Газэлектроника»), (Госреестр №47922-11),

• - вычислитель количества газа ВКГ (ЗАО НПФ «ТЕПЛОКОМ») (Госреестр №31979-11),

• - корректор объёма газа СПГ (ЗАО НПФ «ЛОГИКА»), (Госреестр №36693-13),

• - корректор объёма газа температурный «ГЕЛИОС-Т» (ООО «ДЦ ТАЙПИТ»), (Госреестр №45106-16),

• - теплоэнергоконтроллер «ТЭКОН» (ИВП «КРЕЙТ»), (Госреестр №24849-13),

• - счетчик СТД (ООО НПФ «ДИНФО»), (Госреестр №41550-16),

• - вычислитель УВП (СКБ «ПРОМАВТОМАТИКА») (Госреестр №53503-13),

• - блок  коррекции  объема  газа  «ФЛОУ Г АЗ»  (ООО  ЭПО  «Сигнал»)

(Госреестр №47254-11),

• - блок  коррекции  объема  газа  «Флоугаз-Т»  (ООО  ЭПО  «Сигнал»)

(Госреестр №59928-14),

Комплексы с взрывозащищенными корректорами (БК, «ГиперФлоу», EK, ELCOR, SEVC-D, «Суперфлоу», ТС, «ФЛОУТАЗ», «Флоугаз-Т») могут устанавливаться непосредственно во взрывоопасной зоне в соответствии с маркировкой взрывозащиты корректора и счетчика.

Комплексы с не взрывозащищенными корректорами (ВКГ, СПГ, «ГЕЛИОС-Т», ТЭКОН, СТД, УВП) предполагают установку корректора вне взрывоопасной зоны и соединение со счетчиками (датчиками) во взрывоопасной зоне только через сертифицированные барьеры искрозащиты.

Для передачи информации о рабочем расходе на комплексах применяются низкочастотные (НЧ), среднечастотные (СЧ) и высокочастотные (ВЧ) датчики расхода. Датчики СЧ и ВЧ, описание их конструкции, технических характеристик, особенностей эксплуатации и безопасного использования даются в эксплуатационной документации и входят в состав поставки комплекса (по заказу).

Комплексы обеспечивают индикацию и вывод на внешние устройства измеренных и вычисленных величин, архивирование измерительной информации и нештатных ситуаций.

В зависимости от типа применяемых счетчиков газа и корректоров, комплексы имеют модификации, отличающиеся между собой номинальным диаметром, диапазоном измерения объемного расхода, верхним пределом диапазона измерения давления, габаритными и присоединительными размерами.

Конструкцией комплекса предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Функциональные блоки комплексов (корректоры и счетчики) пломбируются в соответствии со схемой пломбирования, пломбами и способами, указанными в технической документации на данные функциональные блоки.

Условное обозначение комплекса:

КИ-СТГ-ХХ-Б-80/250-10А-1-М-П

Исполнение комплекса: П - правое; Л - левое

Тип термопреобразователя сопротивления (медный или платиновый) - указывается при использовании корректора БК

Вариант исполнения корректора (I или II) - указывается при использовании блока БК

Обозначение верхнего предела диапазона измерения абсолютного

(А) или избыточного (И) давления, МПа (для блоков БК соответствует указанному значению, деленному на 10)__________

Для комплексов:

• •  на базе счетчика газа турбинного СТГ - максимальный измеряемый объемный расход при рабочих условиях, м³/ч;

• •

на базе счетчика газа ротационного РСГ СИГНАЛ, счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») -номинальный измеряемый объемный расход при рабочих условиях (G), м³/ч

Номинальный диаметр DN

Тип корректора*: Б - блок БК; Г - датчик «ГиперФлоу»;

Е - корректор EK; М - корректор ELCOR; С - корректор SEVC-D (Corus); П - корректор «Суперфлоу»; Т - корректор ТС; В - вычислитель ВКГ;

Л - корректор СПГ; О - корректор «ГЕЛИОС-Т»; Н - контроллер «ТЭКОН»; Д - счетчик СТД; У- вычислитель УВП; Ф - блок «ФЛОУГАЗ»; Фт - блок «Флоугаз-Т»

Тип счетчика:

ТС - счетчик газа турбинный СТГ (варианты исполнения 1,2,3);

PC - счетчик газа ротационный РСГ СИГНАЛ (варианты исполнения 1,2,3);

МС - счетчик газа мембранный (фирма «Itron GmbH», «ELSTER GmbH», ООО ЭПО «Сигнал») (варианты исполнения 1,2)

* при наличии модификаций дополнительно указывается конкретная модификация корректора

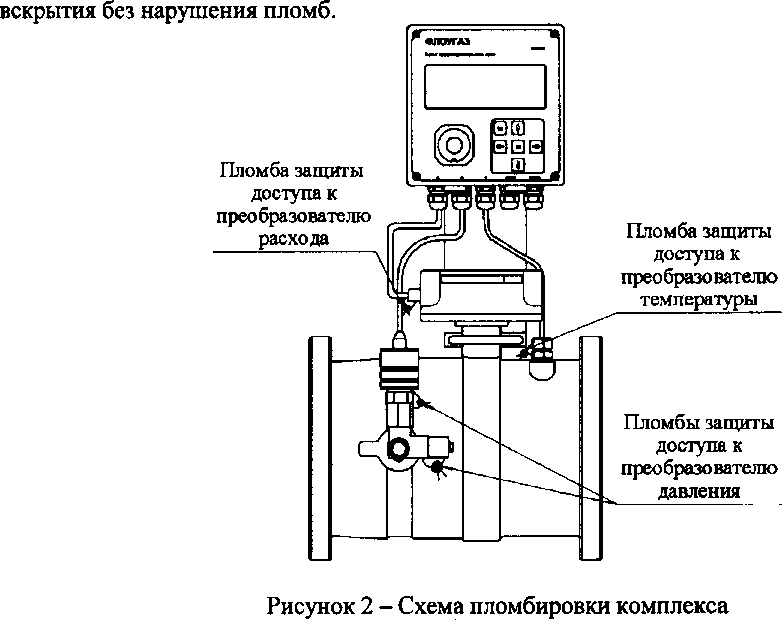

Электрические и пневматические линии соединений функциональных блоков комплекса со средствами измерений опломбированы согласно конструкторской документации предприятия-изготовителя таким образом, чтобы исключить возможность их

составных частей комплекса встроенное, неперегружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции, описание которых приведено в описаниях типа и эксплуатационной документации средств измерений, входящих в состав комплекса.

Сервисное программное обеспечение «КИ-СТГ» предназначено для поверки комплексов, является выносным и устанавливается на персональном компьютере.

Метрологически значимым является все сервисное программное обеспечение «КИ-СТГ».

Перед проведением поверки производится самодиагностическая проверка целостности конфигурационных данных и всех файлов, расчет контрольной суммы по методу CRC-32 с выводом на экран компьютера идентификационных признаков.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО комплексов для измерения количества газа КИ-СТГ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014

Метрологические и технические характеристики

Таблица 2

Таблица 3

Масса и габаритные размеры комплексов соответствуют значениям, указанным в таблице 4. Таблица 4

наносится на шильдик методом плоской фотопечати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность комплекса представлена в таблице 5. Таблица 5

осуществляется в соответствии с документом по поверке СЯМИ. 407229 - 478 МП «Инструкция. ГСИ. Комплексы для измерения количества газа КИ-СТГ» с изменением №2, утвержденным ФГУП «ВНИИР» 18 апреля 2016 года.

Основные средства поверки:

• - установка поверочная, диапазон воспроизводимых расходов от 0,01 до 4000 м³/ч, погрешность ±0,25 %; ±0,33 %;

• - гигрометр ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 °C, погрешность по температуре ±2 °C, по влажности ±5 %;

• - барометр-анероид М67, диапазон измерения от 81130 до 105320 Па, погрешность ±106 Па;

• - манометр МТИ, диапазон измерения от 0 до 2,5 МПа, класс точности 1,0

• - цифровой манометр DPI-145, диапазон измерения от 0 до 3,5 МПа, погрешность 0,025 %;

• - секундомер СОС пр-2б-2, диапазон измерения от 0 до 3600 с, класс точности 2;

• - магазин сопротивлений МСР-63,диапазон измерения 0-10000 Ом, класс точности 0,05;

- термостат «Термотест-100», диапазон регулирования температуры от минус 30 до плюс 100 °C, нестабильность поддержания установленной температуры ±0,01 °C, неоднородность температурного поля в рабочем объёме термостата ±0,01 °C Знак поверки наносится в паспорт.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода

ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ 30852.10-2002. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.

СЯМИ.407229-478 ТУ. Комплексы для измерения количества газа КИ-СТГ. Технические условия.

Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»)

ИНН 6449042991

413119, г. Энгельс-19, Саратовской обл.

тел. (8453) 75-04-72, факс (8453) 75-17-00

e-mail: office@eDQsignal.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, 7А тел.: (843) 272-70-62, факс: (843) 272-00-32 e-mail: vniirDr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
