№2477 от 05.10.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 368437
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2477 от 05.10.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 октября 2022 г.
2477
Москва
О внесении изменении в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их
метрологические характеристики, согласно приложению к настоящему приказу, измерений,
-
2. Утвердить измененные описания прилагаемые к настоящему приказу.
-
3. Распространить действие методик установленных согласно приложению
типов средств
поверки средств к настоящему
измерений, приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденньш_[фикашм—-^шшсх^схва—цромышленности и торговли Российской Фе, [ера£Нинечэ^8раю1здтя^О’2|0^н'№!э39О6.
А 1 хранится в системе электронного документооборота
5. Контроль за испол
-
5. Контроль за испол геняюрнаютоящетеннрт^^ за собой.
* метрология.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН
сертификат: O29D109BO0OBAE27A64C995DDBO6O203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
J Е.РЛазаренко
Заместитель РукошутитепяУ
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2477
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Копры маятниковые |
серия HIT |
734395-2020; 199985/2011; 2217423 |
78265-20 |
МП АПМ 70 19 |
МП-ТМС- 050/22 |
11.03. 2022 |
Общество с ограниченной ответственностью «ОМ-трэйдинг» (ООО «ОМ-трэйдинг»), г. Москва, |
ООО «ТМС РУС», г. Москва | |||
|
2. |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком |
КМУТ М7 |
VI6F044744, VI6F050820 |
79074-20 |
ЦТСВ.466961. 002-012 МП |
МП5295-001-635512672022 |
21.07. 2022 |
Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр»), Московская обл., г. Химки |
ООО «НТЦ СОТСБИ», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2477
Регистрационный № 79074-20
Лист № 1 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7
Назначение средства измеренийЗонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7 (далее - зонды) предназначены для измерений параметров сетей передачи данных.
Описание средства измеренийПринцип действия зондов основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.
Измерению подлежат характеристики трафика между зондами или зондами и серверами Системы контроля, мониторинга и управления трафиком (далее - Систем КМУТ), в том числе центральным сервером.
Управление зондами осуществляется с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Системы КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.
В зондах предусмотрена возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на серверы Систем КМУТ.
Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Системы КМУТ могут применяться для измерений, выполняемых при учете оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 г.
Конструктивно зонды выполнены в виде моноблоков, в которых размещены специализированные электронные платы.
На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи и подачи электропитания. Защитные корпуса моноблоков изготавливаются из пластика различного цвета и имеют съемную нижнюю панель, крепление которой осуществляется с помощью винтов. Зонды выпускаются в модификациях: КМУТ М7, КМУТ M7A, КМУТ М7Б. Применяемые Изготовителем обозначения отображают функциональную возможность взаимодействия зондов с применяемыми элементами Систем КМУТ и не оказывают влияния на технические или метрологические характеристики.
Нанесение знака поверки на корпус Зондов не предусмотрено. Знак поверки наносится на свидетельство о поверке (в случае наличия заявления о выдачи свидетельства о поверке). Заводские номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на нижнюю панель в форме наклейки, содержащей заводской номер в цифро-буквенном формате.
Внешний вид зондов и место нанесения знака утверждения типа показаны на рисунке 1. Пломбирование зондов осуществляется на винтовых креплениях корпусов.
Место пломбирования
Место нанесения знака утверждения типа и заводского номера
Вид зондов со стороны крепления крышки
Вид зондов со стороны разъемов

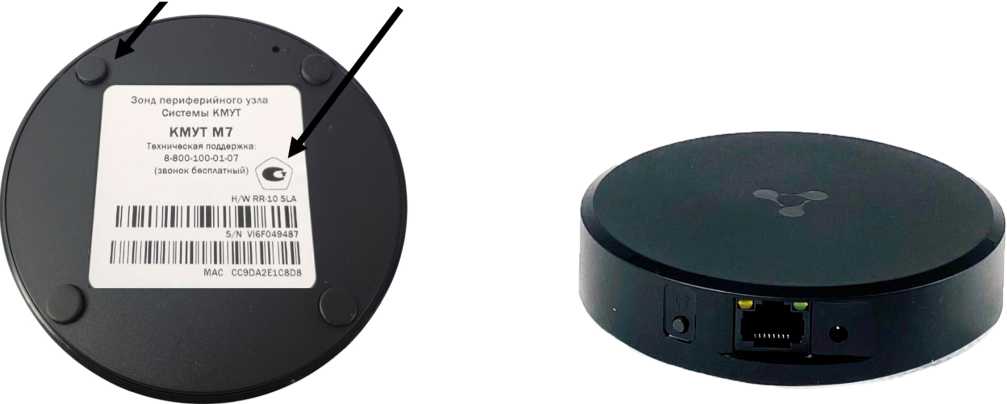

Рисунок 1 - Внешний вид зондов
Программное обеспечение
Программное обеспечения (ПО) зондов состоит из ПО периферийного узла КМУТ («ЭХО - Зонд») 2.Э. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЭХО-Зонд 2.Э |
|
Номер версии (идентификационный номер) ПО |
не ниже 2 |
|
Цифровой идентификатор ПО |
указывается в формуляре |
|
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция зондов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики зондов
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества переданной (принятой) информации (данных), байт |
от 1 до 108 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт |
±1-10-4 K |
|
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с |
±0,3 |
|
Диапазон измерений пропускной способности канала передачи данных, кбит/с |
от 100 до 200403 |
|
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с |
±0,3 |
|
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс |
от 0 до 1,5-106 |
|
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, % |
±(0,5...1) |
|
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс |
от 0 до 1 •Ю5 |
|
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % |
±(0,5.1) |
|
Диапазон измерений коэффициента потерь пакетов данных (PL) |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов |
±3,040-5 |
Таблица 3 - Основные технические характеристики зондов
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
Потребляемая мощность, В^А, не более |
12 |
|
Габаритные размеры (диаметр х высота), мм, не более |
100 х 20 |
|
Масса, кг, не более |
0,1 |
|
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
|
Диапазон измерений средней задержки передачи пакетов данных (PD) с ненормируемой точностью измерений, с |
от св. 1,5 до 5 |
Наносится типографским способом на руководство по эксплуатации и на нижние панели зондов в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Зонд периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7 |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 компл. |
|
Руководство по эксплуатации |
ЦТСВ.466961.002-012 РЭ |
1 экз. |
|
Формуляр |
ЦТСВ.466961.002-012 ФО |
1 экз. |
приведены в разделе Приложение Б руководства по эксплуатации ЦТСВ.466961.002-012 РЭ.
Нормативные и технические документы, устанавливающие требования к зондам периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;
ЦТСВ.466961.002-012 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Инженер Центр»
(ООО «Инженер Центр»)
ИНН: 5047111192
Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2, кор. 9А, пом. 413 Телефон (факс): +7(495) 785-57-70
E-mail: info@kmyt.ru
Испытательный центрОбщество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон (факс): +7 (495) 737-67-19
Email: VS-KIA@rambler.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.
В части вносимых изменений:
Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») ИНН 3906203407
Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, пом. 14Н, оф. А Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217
Web-сайт: http://www.sotsbi.ru
E-mail: info@sotsbi.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2477
Лист № 1 Регистрационный № 78265-20 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Копры маятниковые серии HIT
Назначение средства измеренийКопры маятниковые серии HIT (далее - копры) предназначены для измерений энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи), консольный изгиб (метод Изод) и ударное растяжение.
Описание средства измеренийПринцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.
Конструктивно копры состоят из станины с двумя вертикальными стойками или одной сдвоенной вертикальной стойкой, маятника, механизма спуска и торможения маятника и защитного кожуха. В верхней части вертикальной стойки (вертикальных стоек) в шарикоподшипниках закреплена ось, на которой подвешен маятник. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
Маятник представляет собой штангу, в нижней части которой находится боёк для проведения соответствующего вида испытаний.
Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. Значение номинальной потенциальной энергии маятника (Дж) указана на самом маятнике в его маркировке (см. рисунок 6). С маятником связана стрелка аналогового индикатора (только у модификаций HIT300 и HIT450), или датчик угла поворота (для остальных модификаций), информация от которого обрабатывается и отображается на дисплее, расположенном на корпусе копра, и в программном обеспечении (при наличии в комплекте поставки).
К настоящему типу средств измерений относятся копры следующих модификаций HIT5P; HIT5.5P; HIT25P; HIT50P; HIT300P; HIT450P.
Идентификация копров осуществляется методом визуального осмотра маркировочной таблички, отображающей информацию об их максимальном номинальном значении потенциальной энергии серийном номере и модификации.
Пломбировка копров не предусмотрена, доступ к внутренним частям копров обеспечивается специальным крепежом.
Нанесение знака поверки на копры не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид копров приведен на рисунках 1 - 4. Пример места нанесения знака утверждения типа приведен на рисунке 5. Общий вид типовой маркировки (заводской таблички) копров приведен на рисунке 6. Типовая маркировка маятников копров приведена на рисунке 7.

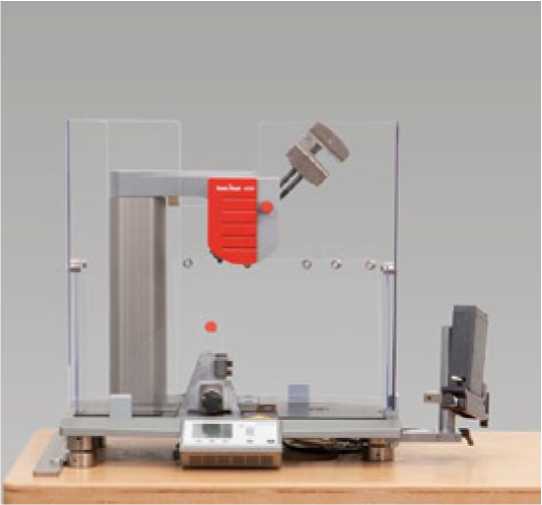

Рисунок 1 - Общий вид копров маятниковых
HIT5P

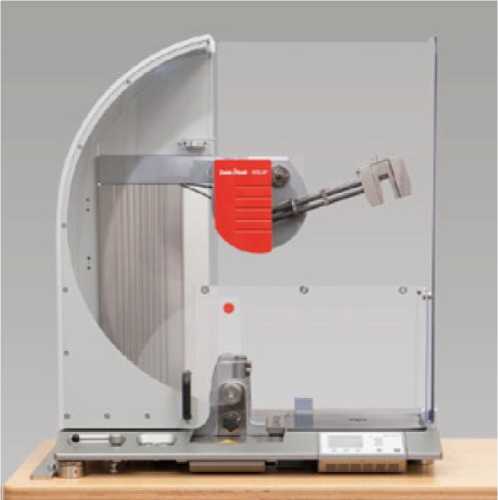

Рисунок 2 - Общий вид копров маятниковых
HIT5.5P

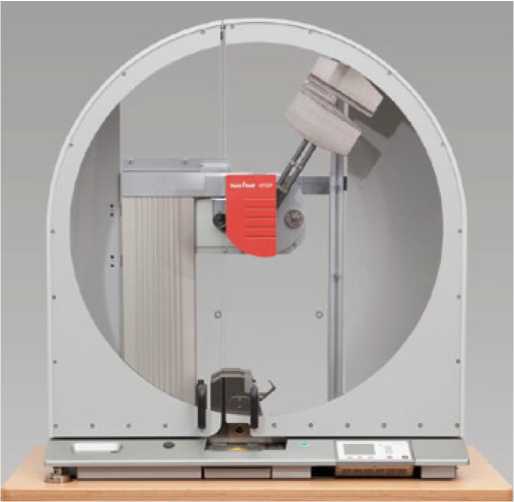

Рисунок 3 - Общий вид копров маятниковых
HIT25P, HIT50P

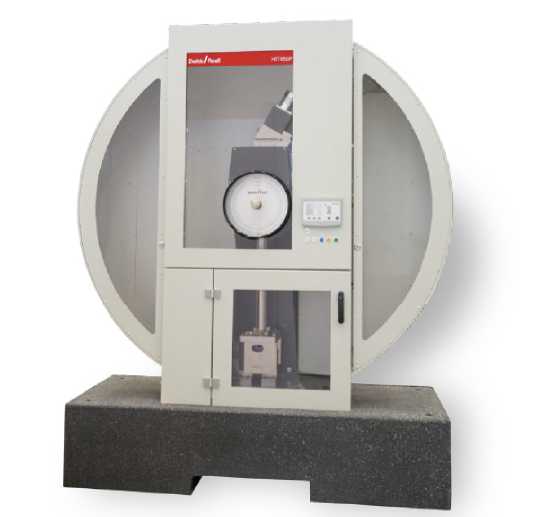

Рисунок 4 - Общий вид копров маятниковых
HIT300P, HIT450P
Рисунок 6 - Общий вид типовой маркировки (заводской таблички) копров

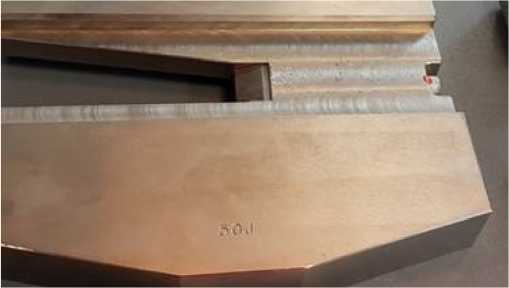

Рисунок 7 - Типовая маркировка маятников
Программное обеспечениеКопры (кроме HIT300P, HIT450P) имеют встроенное программное обеспечение «HIT», а также программное обеспечение «testXpert», «testXpert II», «testXpert III», устанавливаемое на ПК. С помощью указанного ПО обеспечивается хранение и передача результатов измерений, а также обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
«HIT» |
«testXpert» |
«testXpert II» |
«testXpert III» |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 HIT |
7.0 |
1.41 |
1.1 |
|
Цифровой идентификатор ПО |
- |
34d9fb04c9f43396 65975977c957be76 |
ebad77871a2e56551 eb512a73b8c1fe3 |
744978675320b474 b9be2e4059237fdd |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
MD5 |
MD5 |
MD5 |
Таблица 2 - Метрологические характеристики копров HIT5P
|
Наименование характеристики |
Значение | ||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
4 |
5 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||
|
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
0,5 |
0,5 |
|
Диапазон измерения энергии, Дж |
от 0,05 |
от 0,1 |
от 0,2 |
от 0,4 |
от 0,5 |
|
до 0,40 |
до 0,8 |
до 1,6 |
до 3,2 |
до 4,0 | |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,04 |
±0,05 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с | |||||
|
- при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
|
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
- |
- |
|
- при испытаниях на ударное растяжение |
- |
- |
2,90±0,29 |
2,90±0,29 |
- |
|
1) - в зависимости от маятника, входящего в комплект поставки | |||||
Таблица 3 - Метрологические характеристики копров HIT5.5P
|
Наименование характеристики |
Значение | ||||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
5,5 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||
|
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
|
Диапазон измерения энергии, Дж |
от 0,05 до |
от 0,1 |
от 0,2 |
от 0,275 |
от 0,4 |
от 0,5 |
от 0,55 |
|
0,40 |
до 0,8 |
до 1,6 |
до 2,200 |
до 3,2 |
до 4,0 |
до 4,40 | |
|
Наименование характеристики |
З |
начение | |||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
±0,055 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с - при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
3,50±0,3 | |
|
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
5 |
|
- при испытаниях на ударное растяжение |
- |
- |
2,90±0,29 |
- |
2,90±0,29 |
- |
- |
|
1) - в зависимости от маятника, входящего в комплект поставки | |||||||
Таблица 4 - Метрологические характеристики копров HIT25P
|
Наименование характеристики |
Значение | |||||||||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||||||||||
|
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Диапазон измерения энергии, Дж |
от 0,05 до 0,40 |
от 0,1 до 0,8 |
от 0,2 до 1,6 |
от 0,275 до 2,200 |
от 0,4 до 3,2 |
от 0,5 до 4,0 |
от 0,55 до 4,40 |
от 0,75 до 6,00 |
от 1,1 до 8,8 |
от 1,5 до 12,0 |
от 2,2 до 17,6 |
от 2,5 до 20,0 |
|
Наименование характеристики |
Значение | |||||||||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
±0,055 |
±0,075 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с - при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
3,80±0,38 |
3,80±0,38 |
3,80±0,38 | ||||
|
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
|
- при испытаниях на ударное растяжение |
2,90±0,29 |
2,90±0,29 |
3,80±0,38 |
3,80±0,38 |
3,80±0,38 | |||||||
|
1) - в зависимости от маятника, входящего в комплект поставки | ||||||||||||
Таблица 5 -Метрологические характеристики копров HIT50P
|
Наименование характеристики |
Значение | |||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от | ||||||
|
номинального значения, % |
±0,5 | |||||
|
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
1,0 |
0,5 |
0,5 |
|
Диапазон измерения энергии, Дж |
от 0,05 |
от 0,1 |
от 0,2 |
от 0,275 |
от 0,4 |
от 0,5 |
|
до 0,40 |
до 0,8 |
до 1,6 |
до 2,200 |
до 3,2 |
до 4,0 | |
|
Наименование характеристики |
Значение | |||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с - при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 | |
|
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
|
- при испытаниях на ударное растяжение |
- |
- |
2,90±0,29 |
- |
2,90±0,29 |
- |
|
1) - в зависимости от маятника, входящего в комплект поставки | ||||||
Продолжение таблицы 5 -Метрологические характеристики копров HIT50P
|
Наименование характеристики |
Значение | ||||||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
50 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||
|
Максимально допустимые потери на трение без испытуемого образца, % |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Диапазон измерения энергии, Дж |
от 0,55 |
от 0,75 |
от 1,1 |
от 1,5 |
от 2,2 |
от 2,5 |
от 5,0 |
|
до 4,40 |
до 6,00 |
до 8,8 |
до 12,0 |
до 17,6 |
до 20,0 |
до 40,0 | |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,055 |
±0,075 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
±0,5 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с | |||||||
|
- при испытаниях по методу Шарпи |
- |
3,80±0,38 |
- |
3,80±0,38 |
- |
3,80±0,38 |
3,80±0,38 |
|
- при испытаниях по методу Изода |
3,50±0,35 |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
|
- при испытаниях на ударное растяжение |
- |
3,80±0,38 |
- |
3,80±0,38 |
- |
3,80±0,38 |
3,80±0,38 |
|
1) - в зависимости от маятника, входящего в комплект поставки | |||||||
Таблица 6 - Метрологические характеристики копров HIT300P
|
Наименование характеристики |
Значение | ||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
50 |
150 |
300 |
|
Наименование характеристики |
Значение | ||
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||
|
Максимально допустимые потери на трение без испытуемого образца, % |
0,5 | ||
|
Диапазон измерения энергии, Дж |
от 5 до 40 |
от 15 до 120 |
от 30 до 240 |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,5 |
±1,5 |
±3,0 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с
|
5,0±0,5 | ||
|
1) - в зависимости от маятника, входящего в комплект поставки | |||
Таблица 7 - Метрологические характеристики копров HIT450P
|
Наименование характеристики |
Значение | |||
|
Номинальное значение потенциальной энергии маятника, Дж1) |
50 |
150 |
300 |
450 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||
|
Максимально допустимые потери на трение без испытуемого образца, % |
0,5 | |||
|
Диапазон измерения энергии, Дж |
от 5 до 40 |
от 15 до 120 |
от 30 до 240 |
от 45 до 360 |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,5 |
±1,5 |
±3,0 |
±4,5 |
|
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с
|
5,0±0,5 | |||
|
1) - в зависимости от маятника, входящего в комплект поставки | ||||
Таблица 8 - Основные технические характеристики копров HIT5P
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более |
680x685x404 |
|
Масса, кг, не более |
75 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 20 до 80 |
|
Параметры электрического питания: |
220+22-зз |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, Вт (без ПК), не более |
70 |
Таблица 9 - Основные технические характеристики копров HIT5.5P
|
Наименование характеристики |
Значение |
|
Габаритные размер (ДхШхВ), мм, не более |
920x870x500 |
|
Масса, кг, не более |
137 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 20 до 80 |
|
Параметры электрического питания: |
220+22-зз |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Г ц |
50±1 |
|
Мощность, Вт (без ПК), не более |
70 |
Таблица 10 - Основные технические характеристики копров HIT25P
|
Наименование характеристики |
Значение |
|
Габаритные размеры(ДхШхВ), мм, не более |
1170x1180x500 |
|
Масса, кг, не более |
215 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 20 до 80 |
|
Параметры электрического питания: |
220+22-зз |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Г ц |
50±1 |
|
Мощность, Вт (без ПК) |
70 |
Таблица 11 - Основные технические характеристики копров HIT50P
|
Наименование характеристики |
Значение |
|
Габаритные размеры(ДxШxВ), мм, не более |
1170x1180x500 |
|
Масса, кг, не более |
475 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +з5 |
|
- относительная влажность, % |
от 20 до 80 |
|
Параметры электрического питания: |
220+22-зз |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Г ц |
50±1 |
|
Наименование характеристики |
Значение |
|
Мощность, Вт (без ПК) |
150 |
Таблица 12 - Основные технические характеристики копров HIT300P, HIT450P
|
Наименование характеристики |
Значение |
|
Габаритные размер ы(ДхШхВ), мм, не более |
1920x500x2000 |
|
Масса, кг, не более |
700 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 20 до 80 |
|
Параметры электрического питания: |
380+38-57 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Г ц |
50±1 |
|
Мощность, Вт (без ПК) |
70 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на раму копра.
Комплектность средства измеренийТаблица 13
|
Наименование |
Обозначение |
Количество |
|
Копер маятниковый |
модификация в зависимости от за каза |
1 шт. |
|
Персональный компьютер |
по заказу | |
|
Комплект кабелей соединительных |
1 шт. | |
|
Маятник |
по заказу | |
|
Опциональные приспособления |
по заказу | |
|
Программное обеспечение |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
приведены в разделе 4 документа «Копры маятниковые серии HIT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
ГОСТ 10708-82 «Копры маятниковые. Технические условия»;
Стандарт предприятия «ZwickRoell GmbH & Co. KG», Германия.
Изготовитель«ZwickRoell GmbH & Co. KG», Германия Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany
Телефон (Факс): +49 7305 10 - 0 (+49 7305 10 - 11200) Web-сайт: https://www.zwickroell.com
E-mail: info@zwickroell.com
Испытательный центрОбщество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
ИНН 7714110114
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, стр. 1
Телефон (факс): +7 (495) 120-0350 (+7 (495) 120-0350 доб. 0) E-mail: info@autoprogress-m.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.
В части внесения изменений:
Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
ИНН 7734543028
Адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2; 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)
Е-mail: info@tms-cs.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.
