№592 от 01.03.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 531574
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений», о признании утратившим силу приказа приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2024 г. № 416 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 592 от 01.03.2024
Москва
01 марта 2024 г.
№ 592
ПРИКАЗ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений», о признании утратившим силу приказа приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2024 г. № 416 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
1. Внести изменения в пункт 6 приложения к приказу от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются
к настоящему приказу.
-
2. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2024 г. № 416 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений».
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов
и сведений, утвержденным приказом Министерства, промышленности и торговли Российской Федерации <от£8<авгу0тан2О20нг.н№|29О6
4. Контроль за испол
Заместитель Руководителя
. .. 1СФ&н2020сгг№ 12906
хранится в системе электронного документооборота юнием настсящегонприказа оставляю метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\______________
за собой.
Е.Р.Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « Qi » ____________2024 г. № _92
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
6. |
Калибраторы |
ИМ2390 |
58895-14 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Интромаг» (ООО «НПП Интромаг»), г. Пермь |
614990, г. Пермь, ул. Данщина, д. 19 |
614068, Пермский край, г.о. Пермский, г. Пермь, ул.Дзержинского, д.1, к. 60Б |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Интромаг» (ООО «НПП Интромаг»), г. Пермь |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» марта 2024 г. № 592
Лист № 1
Регистрационный № 58895-14 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы ИМ2390
Назначение средства измеренийКалибраторы ИМ2390 предназначены для воспроизведения электрического сопротивления, сигналов термопреобразователей сопротивлений, воспроизведения силы постоянного тока и воспроизведения сигналов число-импульсных датчиков.
Описание средства измеренийКалибраторы выпускаются в трех модификациях:
-
- ИМ2390R - калибратор сопротивлений 2-х канальный;
-
- ИМ23901 - калибратор токов 4-х канальный;
-
- ИМ2390F - калибратор частот 4-х канальный.
Принцип действия калибратора сопротивлений ИМ2390R: калибратор сопротивлений является 2-х канальным электронным сопротивлением, управляемым микроконтроллером.
По закону Ома, в зависимости от требуемого сопротивления R, на клеммах калибратора создается напряжение U=R-I, где I - ток, создаваемый измеряющим сопротивление устройством (например, омметром). Создавая напряжение U, калибратор эмулирует величину заданного сопротивления. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.
Принцип действия калибратора токов ИМ23901: калибратор токов - 4-х канальный высокоточный и высокостабильный генератор тока, собранный по классической схеме стабилизатора тока с электронным управлением. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.
Принцип действия калибратора частот ИМ2390F: опорная частота создается высокостабильным генератором частоты. Опорная частота используется для задания тактовых частот быстродействующих 32-х разрядных микроконтроллеров. Деление и формирование выходных сигналов происходит с помощью этих микроконтроллеров.
Калибраторы ИМ2390 являются электронными приборами, в состав которых входят следующие элементы:
-
- микропроцессорный блок;
-
- блок индикации с ЖК дисплеем;
-
- цифро-аналоговые преобразователи код-сопротивление ^M2390R); код-ток (ИМ23901); код-частота ^M2390F);
-
- клавиатура.
На задней панели калибраторов имеются гнезда для подключения питания, связи с ПК по интерфейсу RS485, и гнезда для подключения к измерительному оборудованию и приборам.
Управление калибраторами:
-
- ручное с клавиатуры;
- программное через интерфейс RS485. Управляющие программы в составе программного комплекса M_CALIBRATORS_US.
Дисплей отображает значения воспроизводимых величин в цифровом виде и сведения о режиме работы калибраторов.

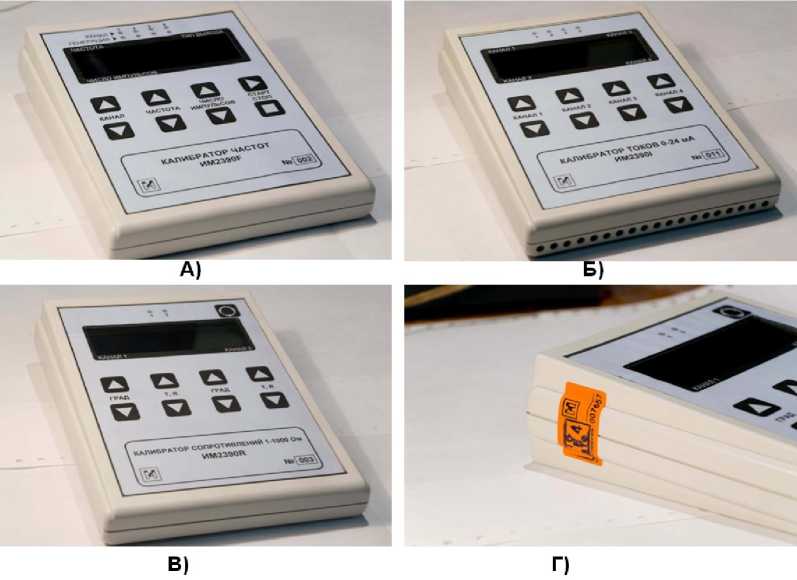

Фотографии общего вида калибраторов приведены на рисунке 1.
Рисунок 1. Общий вид калибраторов ИМ2390. А) MM2390F; Б) ИМ23901; В) HM2390R;
Г) место пломбирования.
Программное обеспечениеКалибраторы выполнены на базе микроконтроллеров. Встроенное ПО калибраторов управляет непосредственно процессом во спроизведения величин. При этом аппаратная и программная части калибраторов, работая совместно, обеспечивают заявленные точности результатов. Идентификационные данные встроенного и устанавливаемого ПО приведены в таблице 1.
Таблица 1. Идентификационные данные ПО калибраторов ИМ2390.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Устанавливаемое П |
Ю | |||
|
RCalibrator ct |
— |
1.1.9 |
— |
— |
|
ICalibrator ct |
— |
1.3.8 |
— |
— |
|
FCalibrator |
— |
1.1.8 |
— |
— |
|
Встроенное ПО | ||||
|
CR-12 |
— |
2.0 |
0xFA |
по мод.256 |
|
CI-11 |
— |
2.0 |
0x8C |
по мод.256 |
|
CF-OA |
— |
1.0 |
0x5D |
по мод.256 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.
Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
ИМ23901 | |
|
Диапазон воспроизведения сигналов постоянного тока, мА |
0 - 24 мА |
|
Пределы допустимой абсолютной погрешности воспроизведения силы постоянного тока, мкА |
± 2 |
|
Дискретность воспроизведения силы постоянного тока, мкА |
1 |
|
ИМ2390R | |
|
Диапазон воспроизведения значений электрического сопротивления, Ом |
1 - 1000 |
|
Пределы допустимых значений абсолютной погрешности воспроизведения сопротивления, Ом: для диапазона воспроизведения 1 - 100 Ом; для диапазона воспроизведения 100 - 1000 Ом. |
± 0,01 ± 0,0001 -Ru3M |
|
Дискретность воспроизведения значений электрического сопротивления, Ом |
0,01 |
|
Поддерживаемые градуировки термопреобразователей сопротивления |
ТСМ50, ТСМ100; ТСП50, ТСП100, ТСП500; Pt50, Pt100, Pt500 |
|
Дискретность воспроизведения сигналов термопреобразователей сопротивления, °C |
1 |
|
MM2390F | |
|
Диапазон воспроизведения частоты, Г ц |
0,01 - 10000 |
|
Пределы допустимой относительной погрешности воспроизведения частоты, % |
± 0,01 |
|
Максимально допустимое количество импульсов в пакете, шт |
10000 |
|
Температура воздуха при эксплуатации, °С |
от плюс 10 до плюс 35 |
|
Общие характеристики | |
|
Масса, кг, не более |
0,6 |
|
Габаритные размеры, мм, не более:
|
200 155 50 |
наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) типографским способом и на корпус калибраторов методом наклейки.
Комплектность средства измеренияТаблица 2. Комплектность поставки калибраторов ИМ2390
Наименование Обозначение Кол-во
Калибратор сопротивлений
ИМ 2390R
ИМ23Ж-ИП
Блок питания
Комплект разъемов MC420-350-2 2
|
Паспорт |
ИМ2390К00.01ПС |
1 |
Блок питания MEAN WELL GPSU15E-6 24В 0.62А
Паспорт ИМ23901.00.01ПС
Блок питания MEAN WELL GPSU06E1 5В 1А
Программный комплекс (на CD) IM_CALIBRATORS_US
Паспорт на комплект ИМ23.90.00.01ПС
Конвертор USB <-> RS485 с линией ИМ2316.90
связи RS485 (с драйверами на CD)
Руководство по эксплуатации ИМ 23.90.00 001 РЭ
Сведения о методиках (методах) измерений«Калибраторы ИМ2390. Руководство по эксплуатации ИМ 23.90.00 001 РЭ», раздел 2.4 «Использование по назначению».
Нормативные документы, устанавливающие требования к калибраторам ИМ2390ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16...30 А;
ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
Технические условия ИМ 2390.00 001 ТУ «Калибраторы ИМ2390».
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»)
Адрес места осуществления деятельности: 614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б
Телефон (342) 257-64-56
E-mail: vzel@im2300.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон (343) 350-40-81
E-mail: uraltest@uraltest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
