№1118 от 07.06.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32112
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 31805 "Сигнализаторы концентрации газов МАГ1"
Приказы по основной деятельности по агентству Вн. Приказ № 1118 от 07.06.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1118
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ.
Сигнализаторы концентрации газов МАГ1
Назначение средства измеренийСигнализаторы концентрации газов МАГ1 предназначены для непрерывного автоматического измерения и контроля объемной доли горючего (природного по ГОСТ 5542-87) и (или) оксида углерода и выдачи сигнализации о превышении установленных уровней содержания контролируемых компонентов в воздухе помещений котельных различной мощности, других производственных, административных и жилых помещений, а также выдачи управляющих сигналов на исполнительные устройства и информационных сигналов на комплекты управления.
Описание средства измеренийСигнализаторы концентрации газов МАГ1 представляют собой пластмассовый корпус с расположенным внутри сенсором и звуковым излучателем.
Принцип действия сигнализаторов концентрации газов МАГ1 термохимический.
Электрическое питание сигнализаторов концентрации газов МАГ1 осуществляется от сети переменного тока 220В, 50 Гц через блок питания.
Сигнализаторы концентрации газов МАГ1 состоят из блока питания и одного или нескольких блоков сигнализации, рассчитанных на контроль горючего газа (СН4) - БС1 и (или) оксида углерода (СО) - БС2.
Общее количество блоков сигнализации в сигнализаторах концентрации газов МАГ1 может изменяться от 1 до 9.
Сигнализаторы концентрации газов МАГ1 обеспечивают питание исполнительного устройства (клапана) напряжением =12 В при токе < 0,05 А.
Сигнализаторы концентрации газов МАГ1 выпускаются в следующих модификациях согласно таблицы 1.
Таблица 1
|
Модель |
Модификация |
Состав сигнализатора |
Контролируемый газ | ||
|
БП |
БС1 |
БС2 | |||
|
МАГ1 |
10 |
1 |
1 |
- |
СН4 |
|
МАГ1 |
01 |
1 |
- |
1 |
СО |
|
МАГ1 |
11 |
1 |
1 |
1 |
СН4, СО |
|
МАГ1 |
ХХ |
* |
N1 |
N2 |
СН4, СО |
*БП выбирается с током 0,15A»(N+1), где N < 9 - число блоков БС1 + БС2.
Общий вид средства измерения представлен на рисунке 1.

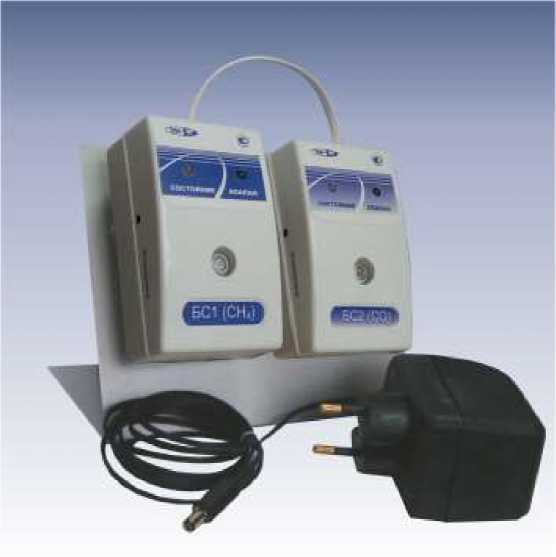

Рисунок 1 - Общий вид средства измерения

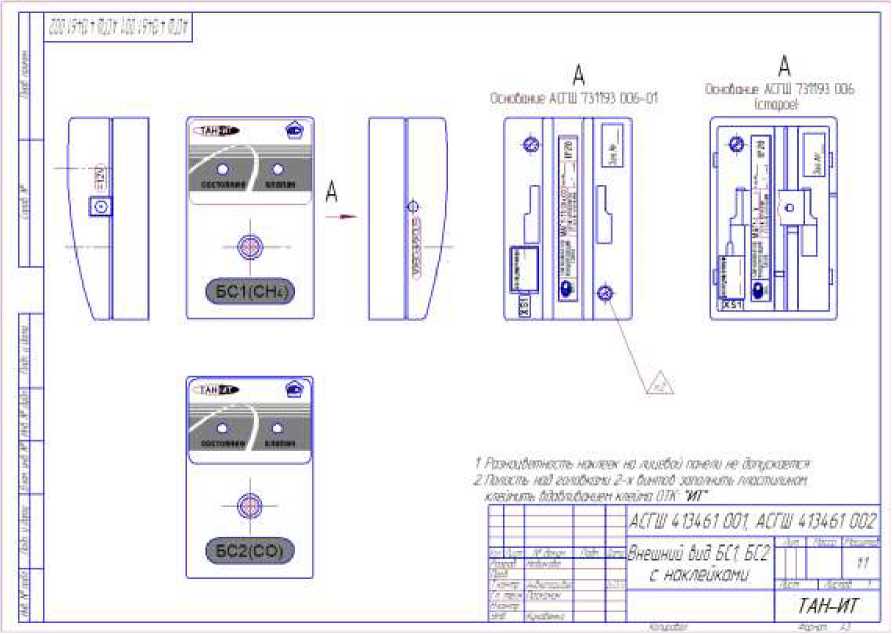

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки.
Описание программного обеспечения.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО: |
БС1 |
Р.Р.42102 |
|
БС2 |
Р.Р.42103 | |
|
Номер версии (идентификационный номер) ПО |
БС1 |
Р.Р.42102-52 |
|
БС2 |
Р.Р.42103-52 | |
|
Цифровой идентификатор ПО |
БС1 |
ab760d5168e19ebfcf64467ed22edbb7c4cd29c6 |
|
БС2 |
386196fc023c6bd018e268e45634f1b34cd836a0 | |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Пороги контроля концентрации |
СН4, % НКПР |
1-ый |
10 | |
|
2-ой |
20 | |||
|
СО, мг/м |
1-ый |
20 | ||
|
2-ой |
100 | |||
|
Время срабатывания сигнализатора, сек., не более |
СН4 |
15 | ||
|
СО |
240 | |||
|
Пределы допускаемой абсолютной основной погрешности |
СО, мг/м3 |
±5 | ||
|
1-ый порог |
±10 | |||
|
2-ой порог |
±25 | |||
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур 0.. .50 °С, на каждые 10 °С |
СН4, % НКПР |
±2 | ||
|
СО, мг/м3 |
±4 | |||
|
Время готовности сигнализатора к работе, мин., не более |
3 | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220+22-33 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Потребляемая |
МАГ1-10, МАГ1-01 |
10 |
|
мощность, В^А, не более |
МАГ1-11 |
12,5 |
|
МАГ1-ХХ |
20 | |
|
Габаритные размеры средства измерения, мм, не более (блок питания/блок сигнализатора БС) | ||
|
- высота |
70/95 | |
|
- ширина |
40/60 | |
|
- длина |
77/48 | |
|
2 | ||
|
МА1-10, МАГ1-01 |
0,65 | |
|
Масса, кг, не более |
МАГ1-11 |
0,9 |
|
МАГ1-ХХ |
2,65 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 | |
|
- относительная влажность, %, не более |
80 | |
|
- атмосферное давление, кПа |
от 86 до 106 | |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка на отказ |
, ч (МАГ1-10, МАГ1- | |
|
01)/МАГ1-11 |
30000/10000 | |
наносят на переднюю панель блока сигнализации БС1, БС2 методом наклейки. На титульный лист руководства по эксплуатации знак утверждения типа наносится типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок питания |
БПС1-12-0,4(1,0) |
1 шт. |
|
Блок сигнализатора БС |
БС1, БС2 |
0 9 шт. по заказу |
|
Комплект ЗиП |
1 компл. | |
|
Руководство по эксплуатации |
АСГШ.421510.000РЭ |
1 экз. |
|
Методика поверки |
Приложении А к руководству по эксплуатации |
1 экз. |
осуществляется по документу АСГШ.421510.000РЭ «Сигнализаторы концентрации газов МАГ1 Методика поверки» (Приложение А), согласованному с ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 29.01.2008 г.
Таблица 6 - Основные средства поверки
|
Наименование |
Тип |
Документ |
Примечания |
|
ПГС №1 (СН4-10) |
ГСО 3904-87 метан в воздухе |
ТУ-6-16-2956-92 |
0,22±0,02 об.%/ 5% НКПР |
|
ПГС №2 (СН4-12) |
ГСО 3904-87 метан в воздухе |
ТУ-6-16-2956-92 |
0,66±0,02 об.%/ 15% НКПР |
|
ПГС №3 (СН4-22) |
ГСО 4272-88 метан в воздухе |
ТУ-6-16-2956-92 |
1,1±0,02 об.%/ 25% НКПР |
|
ПГС №4 (СН4-23) |
ГСО 4272-88 метан в воздухе |
ТУ-6-16-2956-92 |
1,4±0,02 об.%/ 32% НКПР |
|
ПГС №5 (СО-10) |
ГСО 4263-88 оксид углерода в воздухе |
ТУ-6-16-2956-92 |
10 мг/м3 / 8,6±0,7 ppm |
|
ПГС №6 (СО-12) |
ГСО 3843-87 оксид углерода в воздухе |
ТУ-6-16-2956-92 |
30 мг/м3 / 26,1 ±0,7 ppm |
|
ПГС №7 (СО-20) |
ГСО 3847-87 оксид углерода в воздухе |
ТУ-6-16-2956-92 |
75 мг/м3 / 65,2±3 ppm |
|
ПГС №8 (СО-22) |
ГСО 3847-87 оксид углерода в воздухе |
ТУ-6-16-2956-92 |
125 мг/м3 / 108,7±3 ppm |
|
ПГС №9 (СО-23) |
ГСО 7590-99 оксид углерода в воздухе |
ТУ-6-16-2956-92 |
160 мг/м3 / 139,2±4 ppm |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений«Сигнализаторы концентрации газов МАГ1 Методика поверки» и согласованной с ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 29.01.2008 г.
Нормативные и технические документы, устанавливающие требования к сигнализаторам концентрации газов МАГ1ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерения содержания компонентов в газовых средах
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
РД 12-341-00 Инструкция по контролю за содержанием окиси углерода в помещениях котельной (с изменением 1).
ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
АСГШ.421510.000 ТУ Сигнализаторы концентрации газов МАГ1. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно Производственное Предприятие «ТАН-ИТ» (ООО НПП «ТАН-ИТ»)
ИНН 6453032717
Адрес (юридический адрес): 410033, г. Саратов, Ленинский район, ул. Панфилова, дом 1г
Тел./факс: (8452) 48-16-57, 48-41-37
Web-сайт: http: //www.tan-it.ru
E-mail: direktor@tan-it.ru
Испытательный центрГЦИ СИ ФБУ «Саратовский ЦСМ им. Дубовикова»
Адрес: 410065, г. Саратов, ул. Тверская, 51А
Тел.: (8452) 63-26-09, факс: (8452) 64-24-26
Web-сайт: http://www.gosmera.ru
Е-mail: mera@renet.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» по проведению испытаний средств измерений в целях утверждения типа № 30062-10 от 26.03.2010 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
7 июня 2018 г.
№ 1118
Москва
О внесении изменений в описание типа и продлении свидетельства об утверящении типа средства измерений № 31805 «Сигнализаторы концентрации газов МАГ1»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО НЛП «ТАН-ИТ» от 26 апреля 2018 г. № 71 и от 11 мая 2018 г. № 78 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на сигнализаторы концентрации газов МАГ 1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37967-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 31805 «Сигнализаторы концентрации газов МАГ 1» на последующие 5 лет.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуально?^ предпринимателю.
4. Контроль за исполфнийр^Ж№даВДЛЖДОяю 4 собой.
