№1653 от 05.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267221
О внесении изменений в сведения об утвержденном типе средств измерений Датчики давления Метран - 75
Приказы по основной деятельности по агентству Вн. Приказ № 1653 от 05.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1653
Лист № 1 Регистрационный № 48186-11 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления Метран-75
Назначение средства измеренийДатчики давления Метран-75 (далее - датчики) предназначены для измерений избыточного давления и абсолютного давления. Датчики обеспечивают непрерывное преобразование измеряемого давления в аналоговый выходной сигнал постоянного тока и/или цифровой выходной сигнал в стандарте протокола HART.
Описание средства измеренийДатчики состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и/или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и цифровой выходной сигнал.
Датчики имеют модели: 75А - датчик абсолютного давления и 75G - датчик избыточного давления.
В датчиках модели 75А полость над чувствительным элементом вакуумирована и герметизирована.
Датчики имеют базовое исполнение или исполнения с повышенной точностью (коды РА, РВ или Р8).
Датчики могут выпускаться штуцерного исполнения, в сборе с клапанными блоками или с выносными разделительными мембранами как прямого монтажа, так и соединяемых капиллярами.
Общий вид датчиков приведен на рисунке 1.
Всего листов 6
а) б) в) г)

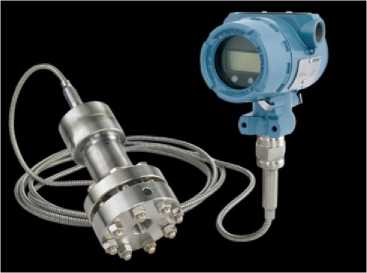

Рисунок 1 - Общий вид датчиков давления Метран-75
а) датчик штуцерного исполнения; б) датчик в сборе с клапанным блоком; в) датчик в сборе с выносной разделительной мембраной прямого монтажа; г) датчик в сборе с выносной разделительной мембраной, соединенной капилляром
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на датчики не предусмотрено.
Программное обеспечениеВ датчиках установлено встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
02051-3520 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
|
Цифровой идентификатор ПО |
— |
Всего листов 6
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений или диапазоны измерений датчиков избыточного давления и абсолютного давления, кПа 1) 2) |
от 4,14 до 68000 3) |
|
Пределы допускаемой приведенной основной погрешности, % от Рв: для верхних пределов или диапазонов измерений Рв > Pmax/7:
для верхних пределов или диапазонов измерений Рв > Pmax/10:
|
±0,075 ±0,1 ±0,2 ±0,5 |
|
Пределы допускаемой основной погрешности для верхних пределов или диапазонов измерений Рв< Pmax/10 (Рв < Pmax/7 - для датчиков с кодом Р8) указаны в Руководстве по эксплуатации на датчики | |
|
Выходные сигналы |
Аналоговый сигнал постоянного тока от 4 до 20 (от 20 до 4) мА, совмещенный с цифровым выходным сигналом на базе протокола HART |
|
Вариация выходного сигнала |
не превышает абсолютного значения допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур 4), на каждые 10 °C, %/10 °C от Рв (кроме датчиков с выносной разделительной мембраной) 5) |
P ± ( 0,07 + 0,054 max ) Рв P ± ( 0,054 + 0,054 max ) Рв в зависимости от кода заказа |
|
Нормальные условия измерений:
|
от +21 до +25; до 80; от 84,0 до 106,7 |
Всего листов 6
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
В диапазоне температур от минус 51 °С до минус 40 °С дополнительная температурная погрешность увеличивается в 3 раза.
Примечание: Рв - верхний предел или диапазон измерений, на который настроен датчик; Pmax - максимальный верхний предел измерений модели датчика; Pmin- минимальный диапазон измерений или верхний предел измерений модели датчика. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,5 до 42,4 |
|
Сопротивление нагрузки, Ом |
от 0 до 1387 |
|
Потребляемая мощность, В^А, не более |
1,0 |
|
Габаритные размеры средства измерений (для исполнений без выносных мембран и без учета монтажных частей), мм, не более | |
|
- длина |
130 |
|
- ширина |
100 |
|
- высота |
170 |
|
Масса датчиков (для исполнений без выносных мембран и без учета монтажных частей), кг, не более |
1,32 |
Всего листов 6
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: |
от -40 до +85 2), от -51 до +85 2) до 100 |
|
- температура окружающей среды, °С 1) | |
|
- относительная влажность, % | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Виброустойчивость по ГОСТ Р 52931-2008 |
исполнение V2 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
150000 |
|
Маркировка взрывозащиты: |
0Ex ia IIC T4 Gа X Ga/Gb Ex db IIC T4...T6 X |
|
1) В зависимости от заказа | |
|
2) До плюс 54 °С при измерении абсолютного давления ниже 3,45 кПа. | |
наносится на табличку, прикрепленную к корпусу датчика, способом, принятым на предприятии-изготовителе, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Датчик |
1 шт. |
В зависимости от заказа | |
|
Руководство по эксплуатации* |
СПГК.5297.000.00 РЭ |
1 экз. |
Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес |
|
Методика поверки* |
МП 4212-023-2011 |
1 экз. | |
|
Паспорт |
СПГК.5297.000.00 ПС |
1 экз. | |
|
Инструкция по настройке |
СПГК.5285.000.00 ИН |
1 экз. |
Для датчиков с ЖКИ с кнопками настройки |
|
*Допускается поставка на электронном носителе | |||
приведены в разделе 1.3 «Устройство и работа датчика» СПГК.5297.000.00 РЭ «Датчики давления Метран-75. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к датчикам давления Метран-75ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Приказ Росстандарта от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 -1407 Па».
Лист № 6 Всего листов 6
Приказ Росстандарта № 1339 от 29.06.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ТУ 4212-023-51453097-2010 «Датчики давления Метран-75. Технические условия».
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1653
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Датчики давления |
Метран - 75 |
48186-11 |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
МП 4212-023 2011 |
Акционерное общество «Промышлен ная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
ФБУ «Челябинский ЦСМ» |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 августа 2021 г.
№ 1653
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(------------------------------
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
Сертификат: O28BB28700A0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
X_____—_____
