ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «10» августа 2021 г. № 1728

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» августа 2021 г. № 1728

Регистрационный № 63654-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики импульсов беспроводные Rosemount 705

Назначение средства измерений

Счетчики импульсов беспроводные Rosemount 705 (далее по тексту - счетчики) предназначены для измерения количества импульсов электрического напряжения.

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов поступающих на вход измерительного канала от подключенного к нему измерительного прибора (первичного преобразователя) с импульсным выходом, и пересчете количества импульсов в значение измеряемой величины путем умножения посчитанного количества импульсов на цену/веса импульса, а также для передачи информации по беспроводному цифровому протоколу WirelessHART.

Счетчики конструктивно выполнены в корпусе, покрытом оболочкой из полиуретана, с расположенными на них клеммами для подключения модуля питания и клеммами для подключения входного сигнала, и антенной для передачи полученной информации.

В зависимости от назначения счетчики изготавливаются:

• - с корпусом из алюминиевого сплава с низким содержанием меди;

• - с корпусом из нержавеющей стали;

• - с жидкокристаллическим дисплеем (далее по тексту - ЖК-дисплей);

• - без ЖК-дисплея;

• - с внешней антенной (вариант исполнения - WK);

• - с внешней антенной увеличенного действия (вариант исполнения - WM);

• - с выносной антенной (вариант исполнения - WJ);

• - с выносной антенной с высоким коэффициентом усиления (вариант исполнения -WN).

Внешний вид счетчиков, варианты исполнений представлены на рисунках 1 и 2, места пломбирования и нанесения знака поверки представлены на рисунке 3.

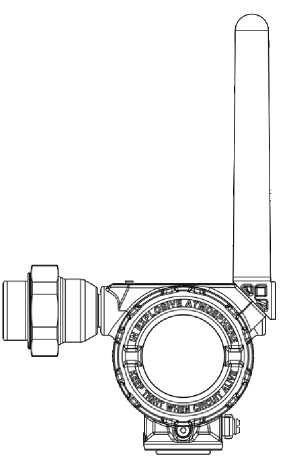

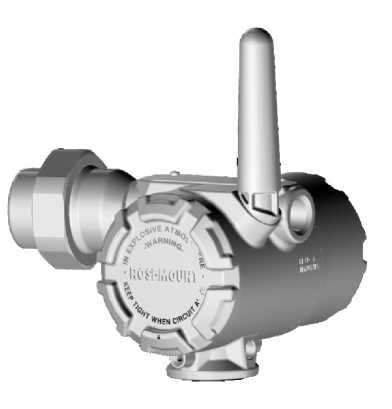

а) корпус без ЖК-дисплея

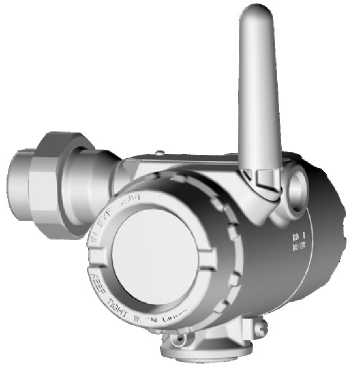

б) корпус с ЖК-дисплеем

Рисунок 1 - Внешний вид счетчиков, корпусные варианты исполнений

А

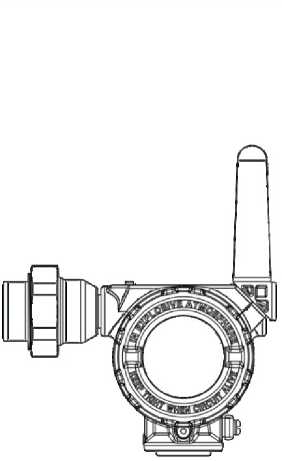

в) исполнения - WJ и WN

Рисунок 2 - Внешний вид счетчиков, варианты исполнений с внешней и выносной антенной

Место нанесения знака поверки

Рисунок 3 - Места пломбирования и нанесения знака поверки

Программное обеспечение

Характеристики программного обеспечения (ПО) счетчиков приведены в таблице 1.

Уровень защиты встроенного программного обеспечения - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики счетчиков

Продолжение таблицы 2

наносится при изготовлении паспортной таблички (шильдика) и типографским способом на титульных листах руководства по эксплуатации и паспорта счетчиков.

Комплектность счетчиков приведена в таблице 3.

Таблица 3 - Комплектность счетчиков

Перечень рекомендуемых основных средств измерений, используемых при поверке, приведен в таблице 4.

Таблица 4 - Основные средства поверки

приведены в руководстве по эксплуатации на счетчики импульсов беспроводные Rosemount 705.

• 1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

• 2. Техническая документация фирмы-изготовителя.

Фирма «Rosemount Inc.», 6021 Innovation Blvd., Shakopee, MN 55379, США

Тел.: +1 (800) 999 9307, +1 (952) 906 8888

Факс: +1 952 949 7001

E-mail: rfq.rmd-rcc@emersonprocess.com

Сайт: www.rosemount.com

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Тел.: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» государственного центра испытаний средств измерений № RA.RU.311390 от 18.11.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

  и торговли Российской Федерации ОТ 28 ЙШ'уС'ГЦ 2020 Г. № 2906. >

_{л Т/}-                                   Подлинник электронного документа, подписанного ЭП,           с ~

• 4. Контроль за испол] [ение^нжгаж^сн^^           за собой.

  Федерального агентства по техническому регулированию и метрологии

  Руководитель

Сертификат: 0288B28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
