№ п/п

Наименование

Обозначение

Кол-во

Примечание

1

Калибраторы температуры «ЭЛЕМЕР-КТ-150К» «ЭЛЕМЕР-КТ-200К» «ЭЛЕМЕР-КТ-500К» «ЭЛЕМЕР-КТ-650К»

НКГЖ.405173.003-01

НКГЖ.405173.004-01

НКГЖ.405173.005-02

НКГЖ.405173.005-01

1 шт.

1 шт.

1 шт.

1 шт.

В соответствии с заказом

2

Сетевой кабель

-

1 шт.

-

3

Интерфейсный кабель

-

1 шт.

-

4

Набор заглушек

-

1 компл.

для «ЭЛЕМЕР-КТ-150К»,

«ЭЛЕМЕР-КТ -200К»

5

Кабели соединительные

-

1 компл.

-

6

Диск с программным

-

1 шт.

-

обеспечением

7

Руководство оператора

НКГЖ.00155-01 34 01

1 экз.

-

8

Паспорт

«ЭЛЕМЕР-КТ-150К»

«ЭЛЕМЕР-КТ-200К»

«ЭЛЕМЕР-КТ-500К»

«ЭЛЕМЕР-КТ-650К»

НКГЖ.405173.003-01ПС

НКГЖ.405173.004-01ПС

НКГЖ.405173.005 -02ПС

НКГЖ.405173.005 -01ПС

1 экз.

1 экз.

1 экз.

1 экз.

-

9

Методика поверки

НКГЖ.405173.003-01МП

1 экз.

-

Наименование характеристики

Значение

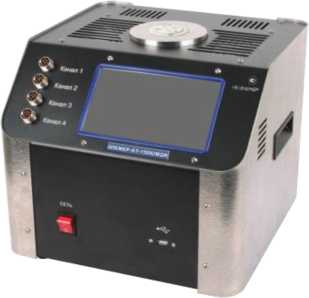

Модификация калибратора

«ЭЛЕМЕР-КТ-150К/М1» «ЭЛЕМЕР-КТ-150К/М1И»

«ЭЛЕМЕР-КТ-150К/М2» «ЭЛЕМЕР-КТ-150К/М2И»

Диапазон воспроизводимых температур, °С

от -54⁽*⁾ до +150

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры, °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,02+240-^<|t|)

±(0,03+3 40'⁴Jt|)

-

±(0,03+3 • 10^-4-|t|)

Нестабильность поддержания температуры в термостатирующем блоке за 30 мин, °С

±0,01

-

±0,01

Нестабильность поддержания температуры в сменном блоке сравнения за 30 мин, °С

-

±0,005

Неравномерность температуры по высоте рабочей зоны от 0 до 60 мм в термостатирующем блоке, °С

±(0,02+3-10^-4-|t|)

-

±(0,03 + 4- 10^-<|t|)

Неравномерность температуры по высоте рабочей зоны от 0 до 60 мм в сменном блоке сравнения, °С:

-

-

±(0,03+10-³Jt|)

±(0,03+3^10-⁴qt|)

Наименование характеристики

Значение

Модификация калибратора

«ЭЛЕМЕР-КТ-150К/М1» «ЭЛЕМЕР-КТ-150К/М1И»

«ЭЛЕМЕР-КТ-150К/М2» «ЭЛЕМЕР-КТ-150К/М2И»

• - от -54 до 0 °С включ.

• - св. 0 до +150 °С

Разность воспроизводимых температур в каналах термостатирующего блока, °С

±(0,02+10-⁴Jt|)

-

±(0,02+10-⁴Jt|)

Разность воспроизводимых температур в каналах сменного блока сравнения, °С

-

-

±(0,005+5 • 10^-5Jt|)

Примечание:

⁽*⁾ При температуре окружающего воздуха не выше +20 °С.

Наименование характеристики

Значение

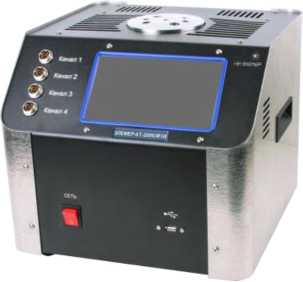

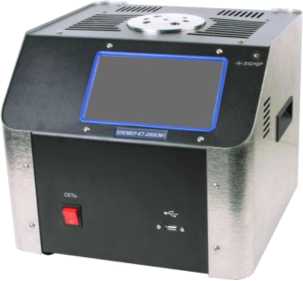

Модификация калибратора

«ЭЛЕМЕР-КТ -200К/М1» «ЭЛЕМЕР-КТ -200К/М1И»

«ЭЛЕМЕР-КТ -200К/М2» «ЭЛЕМЕР-КТ -200К/М2И»

Диапазон воспроизводимых температур, °С

от -10⁽*⁾ до +200

Пределы допускаемой Абсолютной погрешности воспроизведения заданной температуры, °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,02+24O^-<|t|)

±(0,03+3ЛО^-< | t | )

-

±(0,03+3ЛО-^< | t| )

Нестабильность поддержания температуры в термостатирующем блоке за 30 мин, °С

±0,01

-

±0,01

Нестабильность поддержания температуры в сменном блоке сравнения за 30 мин, °С

-

-

±0,005

Неравномерность температуры по высоте рабочей зоны от 0 до 60 мм в термостатирую щем блоке, °С:

• - от -10 до +110 °С включ.

• - св. +110 до +200 °С

±(0,02+340^-4Jt|)

±(0,03+440^-<|t|)

±(0,03+4M0^-4Jt| )

±(0,03+4M0^-4Jt| )

Неравномерность температуры по высоте рабочей зоны от 0 до 60 мм в сменном блоке сравнения, °С

-

-

±(0,03+3М0^-41 t| )

Разность воспроизводимых температур в каналах термостатирующего блока, °С

±(0,02+3 -10-⁴-1 t | )

-

±(0,03+4ЛО^-< | t| )

Разность воспроизводимых температур в кана-

-

-

±(0,005+3^ 10^-5 • | t | )

Наименование характеристики

Значение

Модификация калибратора

«ЭЛЕМЕР-КТ -200К/М1» «ЭЛЕМЕР-КТ -200К/М1И»

«ЭЛЕМЕР-КТ -200К/М2» «ЭЛЕМЕР-КТ -200К/М2И»

лах сменного блока сравнения, °С

Примечание:

⁽*⁾ При температуре окружающего воздуха не выше +20 °С.

Наименование характеристики

Значение

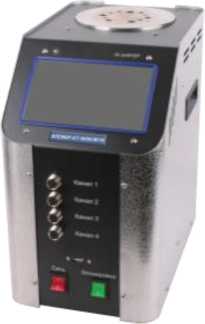

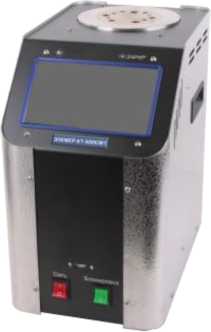

Модификация калибратора

«ЭЛЕМЕР-КТ-500К/М1» «ЭЛЕМЕР-КТ-500К/М1И»

«ЭЛЕМЕР-КТ-500К/М2» «ЭЛЕМЕР-КТ-500К/М2И»

Диапазон воспроизводимых температур, °С

от +28⁽*⁾ до +500

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры, °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,02+2Л0’Ч)

±(0,03+3Л0-Ч)

±(0,02+2Л0^-Ч)

±(0,03+3Л0-Ч)

Нестабильность поддержания температуры в термостатирующем блоке за 30 мин, °С

±(0,005+2 Л0-Ч)

±(0,005+2 • 10-⁵Л)

Нестабильность поддержания температуры в сменном блоке сравнения за 30 мин, °С

-

±(0,003+10-⁵Л)

Неравномерность температуры в термостатирую-щем блоке по высоте рабочей зоны, °С:

• - от 0 до 60 мм

• - от 0 до 80 мм

±(0,01+10’⁴Л)

±(0,02+1,5^10’⁴Л)

±(0,01+10’⁴Л)

±(0,02+1,5^10-⁴Л)

Неравномерность температуры в сменном блоке сравнения по высоте рабочей зоны, °С:

• - от 0 до 60 мм

• - от 0 до 80 мм

-

±(0,005+5^10’⁵Л)

±(0,02 + 5Л0’⁵л)

±(0,01+3^10^-4Л)

Разность воспроизводимых температур в каналах термостатирующего блока, °С

±2,5Л0’Ч

±3Л0’Ч

Разность воспроизводимых температур в каналах сменного блока сравнения, °С

-

± (0,005 + 3^10’⁵Л)

Примечание:

⁽*⁾ При температуре окружающего воздуха не выше +23 °С.

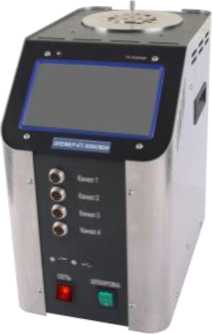

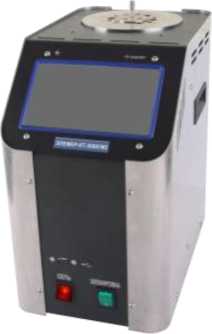

Модификация калибратора

«ЭЛЕМЕР-КТ -650К/М1» «ЭЛЕМЕР-КТ -650К/М1И»

«ЭЛЕМЕР-КТ -650К/М2» «ЭЛЕМЕР-КТ -650К/М2И»

Диапазон воспроизводимых температур, °С

от +28⁽*⁾ до +650

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры, °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,03+340-4)

±(0,05+3 4 0’4)

±(0,03+3 40’4)

±(0,05+3 40’4)

Нестабильность поддержания температуры в термостатирующем блоке за 30 мин, °С

±(0,005+2Л0^-5^)

±(0,005+2^10-⁵4)

Нестабильность поддержания температуры в сменном блоке сравнения за 30 мин, °С

-

±(0,003+10-⁵4)

Неравномерность температуры в термостатиру-ющем блоке по высоте рабочей зоны, °С:

• - от 0 до 60 мм

• - от 0 до 80 мм

±(0,01+10^-44)

±(0,02+1,5^10"⁴Ч)

±(0,01+10-⁴Ч)

±(0,02+1,5^10^-44)

Неравномерность температуры в сменном блоке сравнения по высоте рабочей зоны, °С:

• - от 0 до 60 мм

• - от 0 до 80 мм

-

±(0,005+5Л0^-54)

±(0,02+5^10^-5ч)

±(0,01+340’4)

Разность воспроизводимых температур в каналах термостатирующего блока, °С

±2,540-4

±340’4

Разность воспроизводимых температур в каналах сменного блока сравнения, °С

-

± (0,005+3^10^-54)

Примечание:

⁽*⁾ При температуре окружающего воздуха не выше +23 °С.

Измеряемая величина

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерений

Тип НСХ первичного преобразователя

В соответствии с ГОСТ

Температура

от -50 до 0 °С включ.

±0,015 °С

10М, 50М, 53М,

100М

ГОСТ

6651-2009

св. 0 до +200 °С

±(7404+0,015) °С

от -200 до 0 °С включ.

±0,015 °С

10П, 50П, 100П, 500П, 1000П;

Pt10, Pt50, Pt100,

Pt500, Pt1000

св. 0 до +600 °С

±(7404+0,015) °С

10П, 50П, 100П,

500П; Pt10, Pt50,

Pt100, Pt500

от 0 до +250 °С

±(7404+0,015) °С

1000П, Pt1000

от -50 до +250 °С включ.

±0,5 °С

S, R

ГОСТ Р

св. +250 до +1768,1 ^ОС

±0,3 ос

8.585-2001

Измеряемая величина

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерений

Тип НСХ первичного преобразователя

В соответствии

с ГОСТ

Температура

от +250 до +700 ос включ.

±0,8 ос

B

ГОСТ Р

8.585-2001

св. +700 до +1820 ос

±0,3 ос

от -200 до 0 ОС включ.

±0,1 ОС

L

св. 0 до +800 ос

±0,1 ОС

от -200 до 0 ОС включ.

±0,1 ОС

E

св. 0 до +1000 ОС

±0,1 ОС

от -200 до 0 ОС включ.

±0,15 ос

K

св. 0 до +500 ОС включ.

±0,1 ОС

св. +500 до +1372 ОС

±0,1 ОС

от -200 до 0 ОС включ.

±0,25 ос

N

св. 0 до +600 ОС включ.

±0,1 ОС

св. +600 до +1300 ОС

±0,15 ос

от -200 до 0 ОС включ.

±0,15 ос

T

св. 0 до +400 ос

±0,1 ОС

от -200 до 0 ОС включ.

±0,15 ос

J

св. 0 до +760 ОС включ.

±0,1 ОС

св. +760 до +1200 ОС

±0,1 ОС

от -200 до +100 ОС

±0,15 ос

M

от 0 до +2500 ос

±0,5 ос

A-1

от 0 до +1800 ос

±0,3 ос

A-2, A-3

Ток

от 0 до 25 мА

±(5^10’⁵-I+1) мкА

с унифицированным выходным сигналом

ГОСТ

26.011-80

Напряжение

от -100 до 100 мВ

±(5-10-⁵- |и|+2) мкВ

-

ГОСТ Р

8.585-2001

Сопротивление

от 0 до 10 Ом включ.²⁾

±6-10-⁴ Ом

-

ГОСТ

6651-2009

св. 10 до 400 Ом²⁾

±6-10^-5-R Ом

от 100 до 500 Ом включ.³⁾

±3-10-² Ом

св. 500 до 2000 Ом ³⁾

±6-10^-5-R Ом

Примечания:

• ¹⁾ Пределы допускаемой дополнительной абсолютной погрешности канала измерений сигналов преобразователей термоэлектрических при использовании компенсационных кабелей (из комплекта поставки) № 03 и № 04: ±0,2 °С.

• ²⁾ Номинальное значение сопротивления термопреобразователя сопротивления при 0 °С: 10; 50; 100 Ом.

• ³⁾ Номинальное значение сопротивления термопреобразователя сопротивления при 0 °С: 500; 1000 Ом

Наименование характеристики

Значение

Параметры электрического питания:

- номинальная частота переменного тока, Гц

50±1

- номинальное напряжение переменного тока, В

220 +22

Потребляемая мощность при номинальном напряжении сети, В^А, не более

- «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К»

300

- «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» в режиме нагрева

2500

в рабочем режиме

1000

Габаритные размеры, мм, не более

- «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К»

- длина (глубина)

360

- ширина

330

- высота

290

- «ЭЛЕМЕР-КТ-500К/М1(И)», «ЭЛЕМЕР-КТ-650К/М1(И)»

- длина (глубина)

380

- ширина

220

- высота

370

- «ЭЛЕМЕР-КТ-500К/М2(И)», «ЭЛЕМЕР-КТ -650К/М2(И)»

- длина (глубина)

380

- ширина

220

- высота

400

Масса, кг, не более

- «ЭЛЕМЕР-КТ-150К»

16

- «ЭЛЕМЕР-КТ-200К»

20

- «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ -650К»

24

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

- относительная влажность воздуха при температуре +30 °С, %, не более

75

- атмосферное давление, кПа

от 86 до 106,7

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

15000
