Сведения о средстве измерений: 81274-21 Счетчики

Номер по Госреестру СИ: 81274-21
81274-21 Счетчики
("ЭЛЕМЕР-СТ-365")

Назначение средства измерений:
Счетчики «ЭЛЕМЕР-СТ-365» (далее - счетчики) предназначены для измерения количества тепловой энергии, расхода, объема, массы, давления и температуры теплоносителя в открытых и закрытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах, для измерения расхода, объема и/или массы, давления и температуры жидкостей, пара, газов и газовых смесей, объема газа, приведенного к стандартным условиям.

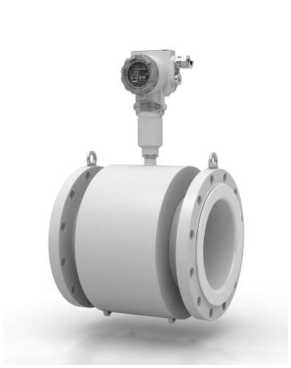

Внешний вид. Счетчики, http://oei-analitika.ru рисунок № 1

Внешний вид.
Счетчики
Рисунок № 1

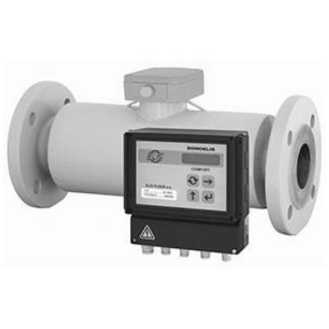

Внешний вид. Счетчики, http://oei-analitika.ru рисунок № 2

Внешний вид.
Счетчики
Рисунок № 2

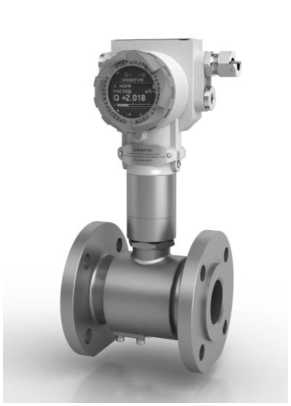

Внешний вид. Счетчики, http://oei-analitika.ru рисунок № 3

Внешний вид.
Счетчики
Рисунок № 3

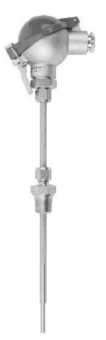

Внешний вид.
Счетчики
Рисунок № 4

Внешний вид.
Счетчики
Рисунок № 5

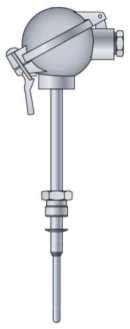

Внешний вид.
Счетчики
Рисунок № 6

Внешний вид.
Счетчики
Рисунок № 7

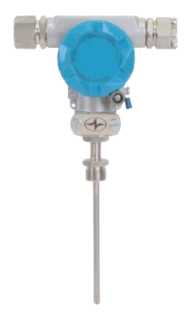

Внешний вид. Счетчики, http://oei-analitika.ru рисунок № 8

Внешний вид.
Счетчики
Рисунок № 8

Внешний вид.
Счетчики
Рисунок № 9

Внешний вид. Счетчики, http://oei-analitika.ru рисунок № 10

Внешний вид.
Счетчики
Рисунок № 10

Общие сведения

Дата публикации - 24.03.2021
Срок свидетельства - 15.03.2026
Номер записи - 180481
ID в реестре СИ - 1386962
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ЭЛЕМЕР-СТ-365П-1, ЭЛЕМЕР-СТ-365Ж-1, ЭЛЕМЕР-СТ-365Г-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_44 Анализ рынка поверки Уфы

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Счетчики ("ЭЛЕМЕР-СТ-365")

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
16447-08 27.04.2028	Преобразователи измерительные температуры и влажности, ИПТВ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
20390-12 03.02.2027	Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
22676-17 06.10.2027	Преобразователи измерительные модульные, ИПМ 0399 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года; 2 года - для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А)
26111-08 27.04.2028	Калибраторы температуры эталонные, КТ-110 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
32453-17 07.08.2027	Блоки питания и преобразования сигналов, БППС 4090 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С
37136-08 27.04.2028	Измерители-регуляторы технологические, ИРТ 5500 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
53210-13 26.02.2028	Регистраторы многоканальные технологические, РМТ 29 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года
53654-13 27.04.2028	Преобразователи измерительные, ИП 0304 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года
54183-13 07.06.2028	Термометры многоканальные, ТМ 51ХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122
67943-17 07.07.2027	Измерители-регуляторы технологические, ИРТ 53ХХН, ИРТВ 5215 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	3 года
67954-17 07.07.2027	Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30М Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	5 лет
68499-17 05.09.2027	Термопреобразователи с унифицированным выходным сигналом , ТххУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
68902-17 06.10.2027	Регистраторы многоканальные технологические, РМТ 19 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года
70755-18 28.03.2028	Калибраторы давления пневматические, "ЭЛЕМЕР-ПКД-260" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
71774-18 09.07.2029	Калибраторы давления портативные, "ЭЛЕМЕР-ПКД-160" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
73329-18 04.12.2029	Уровнемеры ультразвуковые, "ЭЛЕМЕР-УРЗ-41" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
80030-20 07.12.2025	Калибраторы температуры, "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год; для калибраторов с индексом заказа В - 2 года
81200-21 11.03.2026	Вставки термочувствительные для термопреобразователей сопротивления, ТВТ 1001, ТВТ 1002 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С
81274-21 15.03.2026	Счетчики, "ЭЛЕМЕР-СТ-365" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года
81480-21 07.04.2026	Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-П150" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
82091-21 18.06.2026	Термометры сопротивления платиновые эталонные, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
74824-19 22.04.2029	Расходомеры-счётчики электромагнитные, ЭЛЕМЕР-РЭМ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	5 лет
85045-22	Манометр грузопоршневой, Ruska 2465 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
85095-22 04.04.2027	Установки поверочные, ЭЛЕМЕР-ПУ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
85582-22 16.05.2027	Калибраторы-измерители унифицированных сигналов эталонные, "ЭЛЕМЕР-ИКСУ-3000" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года - с индексом заказа A, 3 года - с индексом заказа В
85515-22 04.05.2027	Преобразователи измерительные, ИП 0304/М3-Н Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года - для индексов заказа A, A0; 5 лет - для индексов заказа В, С
85715-22 01.06.2027	Термометры сопротивления платиновые эталонные высокотемпературные, ВТС Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
88290-23 28.02.2028	Устройства имитационно-поверочные, ИМИТАТОР ИПУ-01 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
89526-23 17.07.2028	Уровнемеры магнитострикционные, ЭЛЕМЕР-УПМ-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	3 года
89574-23 24.07.2028	Блоки преобразования и регулирования сигналов, ЭЛЕМЕР-БПРС-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года

MI_28 Виды услуг

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики ("ЭЛЕМЕР-СТ-365")

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО НПП "ЭЛЕМЕР" (RA.RU.311317)		ЭЛЕМЕР-СТ-365Г-1 ЭЛЕМЕР-СТ-365П-1 ЭЛЕМЕР-СТ-365Ж-1	44	13	44	0	0	1	1	0

Стоимость поверки Счетчики ("ЭЛЕМЕР-СТ-365")

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В вычислителях в составе счетчиков применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, вычислений расхода и количества измеряемых сред, тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений в настройках счетчика в архивах, формирования выходных сигналов, настройки и проведения диагностики счетчиков, выбора параметров, сохраняемых в архивах.

Счетчики имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.

В счетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи защитных элементов и паролей (систем паролей).

Таблица 2 - Идентификационные данные ПО вычислителей «ЭЛЕМЕР-ВКМ-360»

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	ПО вычислителей «ЭЛЕМЕР-ВКМ-360»
Номер версии (идентификационный номер) ПО	3.07
Цифровой идентификатор ПО	6А73В4А8
Алгоритм вычисления цифрового идентификатора	CRC 32

Таблица 3 - Идентификационные данные ПО вычислителей УВП-280

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО вычислителей УВП-280
Номер версии (идентификационный номер) ПО	3.13
Цифровой идентификатор ПО	4DF582B6
Алгоритм вычисления цифрового идентификатора	CRC 32

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство счетчика (вычислителя) не проводится.

Защита ПО счетчиков (вычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО счетчика (вычислителя) и измеренных (вычисленных) данных.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта счетчика и на лицевую панель вычислителя в виде наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методика измерений» руководства по эксплуатации НКГЖ.411734.005РЭ.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к счетчикам «ЭЛЕМЕР-СТ-365»

Постановление Правительства РФ от 18.11.2016 № 1034 «Правила коммерческого учета тепловой энергии, теплоносителя»

Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и/или количества тепловой энергии.

Счетчики выпускаются в исполнениях «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2», «ЭЛЕМЕР-СТ-365П-2», «ЭЛЕМЕР-СТ-365Г-2», «ЭЛЕМЕР-СТ-365Ж-2», отличающихся составом, измеряемой средой (вода, жидкость, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.

В состав счетчика могут входить следующие средства измерений, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений:

- вычислитель;
- первичные преобразователи расхода (количества) (далее - ПР) с частотным или число-импульсным выходным сигналом с частотой следования импульсов до 10 кГц, с цифровыми интерфейсами по протоколу Modbus или HART;
- первичные преобразователи температуры: термопреобразователи сопротивления классов АА, А или В по ГОСТ 6651-2009, термопреобразователи с унифицированным токовым выходом по ГОСТ 26.011-80, термопреобразователи с цифровыми интерфейсами по протоколу Modbus или HART (далее - ПТ), комплекты термопреобразователей сопротивления (далее - КПТ);
- первичные преобразователи абсолютного/избыточного давления (далее - ПД) с унифицированным токовым выходом по ГОСТ 26.011-80, с цифровыми интерфейсами по протоколу Modbus или HART;
- первичные преобразователи разности давления (далее - ПРД) с унифицированным токовым выходом по ГОСТ 26.011-80, с цифровыми интерфейсами по протоколу Modbus или HART.

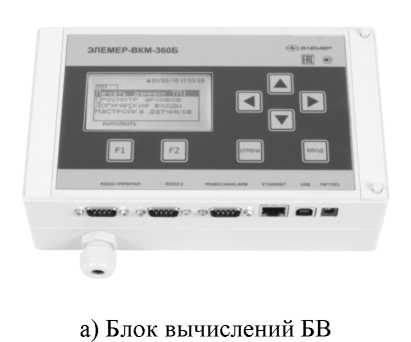

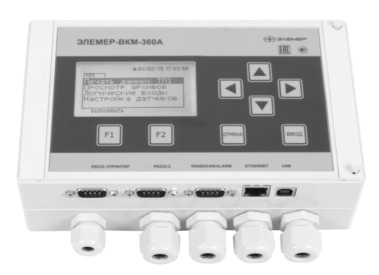

В качестве вычислителя в исполнениях «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Ж-1» в состав счетчика входит вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360» (Регистрационный номер 68948-17) модификация «ЭЛЕМЕР-ВКМ-360А» или модификация «ЭЛЕМЕР-ВКМ-360Б» (далее - вычислитель «ЭЛЕМЕР-ВКМ-360»).

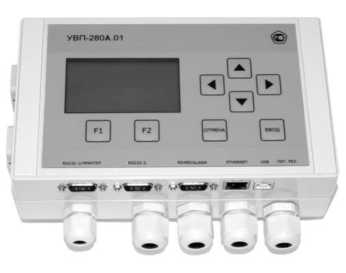

В качестве вычислителя в исполнениях «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2», «ЭЛЕМЕР-СТ-365П-2», «ЭЛЕМЕР-СТ-365Г-2», «ЭЛЕМЕР-СТ-365Ж-2» в состав счетчика входит вычислитель УВП-280 (Регистрационный номер 53503-13) модификация УВП-280А.01 или модификация УВП-280Б.01 (далее - вычислитель УВП-280).

В качестве ПР могут применяться объемные ПР, диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления по ГОСТ 8.586.2-2005, сопла ИСА 1932 и сопла Вентури по ГОСТ 8.586.3-2005, диафрагмы с угловым способом отбора давления и сопла ИСА 1932 по МИ 3152-2008, диафрагмы серий «Rosemount 405» и «Rosemount 1595» по МИ 34162013, осредняющие напорные трубки (ОНТ) ANNUBAR по МИ 2667-2011 и ITABAR по МВИ ФР.1.29.2004.01005, специальные сужающие устройства по РД 50-411-83.

В таблице 1 приведены данные о типах объемных ПР, ПТ, КПТ, ПД, ПРД, которые могут быть использованы в составе счетчиков «ЭЛЕМЕР-СТ-365».

Таблица 1 - Первичные преобразователи в составе счетчиков «ЭЛЕМЕР-СТ-365»

Тип средства измерений	Регистрационный номер
Первичные преобразователи расхода воды (кроме теплоносителя) и жидкости
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ»	74824-19 73879-19
Расходомеры счетчики ультразвуковые SONOELIS	52847-13
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ	77797-20 79250-20
Первичные преобразователи расхода теплоносителя (вода)
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ»	74824-19 73879-19
Первичные преобразователи расхода газа и пара
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ	77797-20 79250-20
Первичные преобразователи температуры
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ	58808-14
Комплекты термометров сопротивления платиновых КТСП	45368-10
Термопреобразователи универсальные ТПУ 0304	50519-17
Первичные преобразователи давления и разности давлений
Преобразователи давления измерительные АИР-10	31654-19
Преобразователи давления измерительные АИР-20/М2	63044-16
Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М»	67954-17

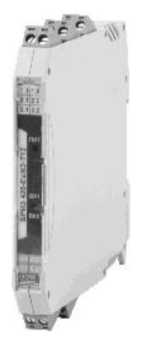

Барьеры искрозащиты
Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех»	65317-16

Счетчики в зависимости от исполнения обеспечивают измерения:

- тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;
- объема газов при стандартных условиях по ГОСТ 2939-63;
- текущего значения объемного и массового расхода измеряемой среды в трубопроводах;
- текущего значения температуры измеряемой среды в трубопроводах;
- текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;
- текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
- суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;
- суммарного с нарастающим итогом значения, потребленного/отпущенного количества тепловой энергии;
- времени работы при поданном напряжении питания;
- времени работы без превышения измеряемыми параметрами допустимых пределов;
- времени работы с превышением измеряемыми параметрами допустимых пределов;
- времени работы с остановкой измерений.

В энергонезависимом архиве счетчиков для каждого измерительного канала тепловой энергии накапливается:

- масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;
- потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;
- средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;
- средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;
- условно-постоянные значения контролируемых параметров, введенные в память вычислителя;
- интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;
- интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;
- интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;
- интервалы времени, в которых электропитание счетчика было отключено;
- интервалы времени работы с остановкой измерений.

Счетчик обеспечивает измерение количества измеряемой среды в нескольких трубопроводах (до 10 трубопроводов при применении вычислителя «ЭЛЕМЕР-ВКМ-360» и до 14 трубопроводов при применении вычислителя УВП-280).

Счетчик также обеспечивает хранение в энергонезависимой памяти измеренных и вычисленных параметров, а также архива нештатных ситуаций. Глубина архива счетчика для каждого трубопровода составляет:

- месячного архива - не менее 3 лет;
- суточного архива - не менее 6 месяцев;
- часового архива - не менее 60 суток;
- архива нештатных ситуаций - не менее 256 событий.

При отключении электропитания вычислители обеспечивают хранение накопленной информации и работу часов реального времени в течение не менее 1 года.

Фотографии¹ общего вида первичных преобразователей, вычислителя и барьеров ис-крозащиты в составе счетчика приведены на рисунках 1-9.

ЭЛЕМЕР-РВ

«ЭЛЕМЕР-РЭМ»

SONOELIS

Рисунок 1. Общий вид первичных преобразователей расхода

ТС

КТСП

ТПУ 0304

Рисунок 2. Общий вид первичных преобразователей температуры и разности температур

АИР-20/М2

АИР-30М

АИР-10

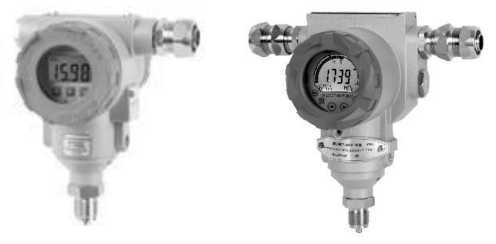

Рисунок 3. Общий вид первичных преобразователей давления

АИР-20/М2

АИР-30М

АИР-10

Рисунок 4. Общий вид первичных преобразователей разности давлений

Рисунок 6. Общий вид вычислителей расхода универсальных модификации «ЭЛЕМЕР-ВКМ-360Б»

Рисунок 5. Общий вид вычислителей расхода универсальных модификации «ЭЛЕМЕР-ВКМ-360А»

ООО ЭЛЕМЕР-БКИ

Ж.

б) Блок «ЭЛЕМЕР-БКИ»

Рисунок 7. Общий вид вычислителей УВП-280А.01

■____________________________/

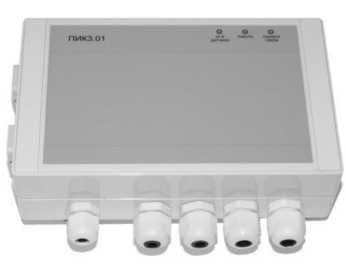

б) Блок ПИК3.01

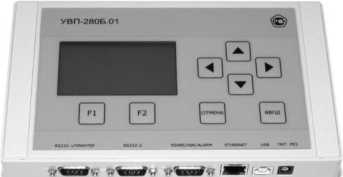

Рисунок 8. Общий вид вычислителей УВП-280Б.01

а) Блок вычислений

Рисунок 9. Общий вид барьеров искрозащиты «БРИЗ»

Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа вычислителей и первичных преобразователей в составе счетчиков.

Таблица 6 - Комплектность счетчиков «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1»,

«ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365Г-1»
Наименование	Обозначение	Кол-во
Счетчик «ЭЛЕМЕР-СТ-365»: «ЭЛЕМЕР-СТ-365В1 -1» «ЭЛЕМЕР-СТ-365В2-1»	НКГЖ.411734.005 НКГЖ.411734.005-01
«ЭЛЕМЕР-СТ-365Ж-1»	НКГЖ.411734.005-02	1 шт.
«ЭЛЕМЕР-СТ-365П-1»	НКГЖ.411734.005-03
«ЭЛЕМЕР-СТ-365Г-1»	НКГЖ.411734.005-04
в составе:
- вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360»	НКГЖ.407374.001	1 шт.
- первичный преобразователь расхода¹³		от 0 до 24²⁾ шт.
- первичный преобразователь температуры¹³		от 0 до 24²⁾ шт.
- первичный преобразователь абсолютного и/или избыточного давления¹³		от 0 до 24²⁾ шт.
- первичный преобразователь разности давлений¹³		от 0 до 24²⁾ шт.
- барьер искрозащиты¹³		от 0 до 24²⁾ шт.
Методика поверки	МП 208-041-2020	1 экз.
Руководство по эксплуатации	НКГЖ.411734.005РЭ	1 экз.
Паспорт³⁾	НКГЖ.411734.005ПС НКГЖ.411734.005-01ПС НКГЖ.411734.005-02ПС НКГЖ.411734.005-03ПС НКГЖ.411734.005-04ПС	1 экз.
Примечания:
³ В соответствии с таблицей 1, но не менее одного преобразователя расхода или разности
давлений.
²⁾ В зависимости от состава счетчика.
³ Форма паспорта счетчика в зависимости от его исполнения.

Таблица 7 - Комплектность счетчиков «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2»,

«ЭЛЕМЕР-СТ-365Ж-2», «ЭЛЕМЕР-СТ-365П-2», «ЭЛЕМЕР-СТ-365Г-2»
Наименование	Обозначение	Кол-во
Счетчики «ЭЛЕМЕР-СТ-365»: «ЭЛЕМЕР-СТ-365В1 -2» «ЭЛЕМЕР-СТ-365В2-2» «ЭЛЕМЕР-СТ-365Ж-2» «ЭЛЕМЕР-СТ-365П-2» «ЭЛЕМЕР-СТ-365Г-2» в составе: - вычислитель УВП-280 - первичный преобразователь расхода^ - первичный преобразователь температуры¹⁾ - первичный преобразователь абсолютного и/или избыточного давления^	НКГЖ.411734.005 НКГЖ.411734.005-01.01 НКГЖ.411734.005-02.01 НКГЖ.411734.005-03.01 НКГЖ.411734.005-04.01 КГПШ 407376.001	1 шт. 1 шт. от 0 до 24²⁾ шт. от 0 до 24²⁾ шт. от 0 до 24²⁾ шт.
- первичный преобразователь разности давлений¹⁾ - барьер искрозащиты¹⁾		от 0 до 24²⁾ шт. от 0 до 24²⁾ шт.
Методика поверки	МП 208-041-2020	1 экз.
Руководство по эксплуатации	НКГЖ.411734.005РЭ	1 экз.
Паспорт³⁾	НКГЖ.411734.005ПС НКГЖ.411734.005-01ПС НКГЖ.411734.005-02ПС НКГЖ.411734.005-03ПС НКГЖ.411734.005-04ПС	1 экз.
Примечания: ¹⁾ В соответствии с таблицей 1, но не менее одного преобразователя расхода или разности давлений. ²⁾ В зависимости от состава счетчика. ³⁾ Форма паспорта счетчика в зависимости от его исполнения.

Таблица 4 - Метрологические характеристики

Параметр

Значение

Измеряемая среда в зависимости от исполнения счетчика:

- «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2»
- «ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365Ж-2»
- «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365П-2»
- «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Г-2»

вода

жидкость перегретый пар газ

Продолжение таблицы 4

Параметр	Значение
Диапазон измерений расхода в рабочих условиях^{1), 6)}, м³/ч - воды - жидкости (в том числе вода, кроме теплоносителя) - пара - газа	от 0,033 до 4528 от 0,033 до 107390 от 4,5 до 847800 от 4,5 до 847800
Диапазон измерений абсолютного/избыточного давления¹⁾, МПа: - воды (жидкости) - пара - газа («ЭЛЕМЕР-СТ-365Г-1»/«ЭЛЕМЕР-СТ-365Г-2»)	от 0,1/0 до 25 от 0,1/0 до 20 от 0,1/0 до 30 /от 0,1/0 до 35
Диапазон измерений температуры¹), °С: - воды - жидкости - пара - газа	от 0 до 350 от -50 до 350 от 100 до 600 от -73 до 350
Нижний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С	3
Верхний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С	150; 160; 180
Диапазон измерений разности давлений, кПа	от 0,01 до 630
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления измеряемой среды, %: - воды (жидкости) - пара - газа	±0,5; ±1; ±2 ±0,25; ±0,5; ±1 ±0,1; ±0,15; ±0,25; ±0,6
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении разности давлений измеряемой среды ⁷⁾, %	±0,25; ±0,5; ±1; ±1,5
Пределы допускаемой абсолютной погрешности при измерении температуры воды, жидкости, пара t, °С	±(0,6+0,004-\|t\|)
Пределы допускаемой относительной погрешности при измерении термодинамической температуры газов, %	±0,20; ±0,25; ±0,30; ±0,6
Пределы допускаемой относительной погрешности измерений объема (массы), объемного (массового) расхода теплоносителя, %: - «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2» - «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2»	±(1+0,01-Gmax/G) ³⁾, но не более ±3,5 ±(2+0,02-Gmax/G), но не более ±5
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости от исполнения счет-чика⁴⁾, %: - «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2» - «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2»	±(2 + 12/At + 0,01-G_max/G) ⁵⁾ ±(3 + 12/At + 0,02-G_max/G)

Окончание таблицы 4

Параметр	Значение
Пределы допускаемой относительной погрешности измерений объема, объемного расхода жидкостей, %	±0,5; ±0,7; ±1; ±1,5; ±2; ±5 ²⁾
Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, %: - в диапазоне расходов пара от 10 до 30 % - в диапазоне расходов пара свыше 30 до 100 %	±5 ±4
Пределы допускаемой относительной погрешности при измерении массы (массового расхода) пара в диапазоне от 10 до 100 % от верхнего предела измерений расхода, %	±3
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %	±1,0; ±1,5; ±2,5 ²⁾
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, %	±1,2; ±1,4; ±1,9; ±2,4; ±3,9 ²⁾
Пределы допускаемой относительной погрешности измерения текущего времени, %	±0,01
Примечания: ¹⁾ Приведены максимально возможные диапазоны измерений. Для конкретного счетчика диапазоны измерений приведены в паспорте счетчика. ²⁾ В зависимости от погрешностей применяемых первичных преобразователей и типа применяемого вычислителя (конкретное значение погрешности указывается в паспорте счетчика). ³⁾ G и Gmax - текущее значение расхода теплоносителя и верхний предел измерений преобразователя расхода (в одинаковых единицах измерения). ⁴⁾ Пределы допускаемой относительной погрешности при измерении тепловой энергии в открытых системах теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке. ⁵⁾ At - разность температур в подающем и обратном трубопроводе, °С. ⁶⁾ При измерении расхода и количества измеряемой среды методом переменного перепада давления значения диапазона измерений и пределов погрешности определяются: при применении стандартных сужающих устройств по ГОСТ 8.586.5-2005 и МИ 3152-2008; при применении ОНТ ANNUBAR - по МИ 2667-2011; при применении ОНТ ITABAR - по МВИ ФР.1.29.2004.01005; при применении диафрагм серий «Rosemount 405» и «Rosemount 1595» -по МИ 3416-2013; при применении специальных сужающих устройств по РД 50-411-83. ⁷⁾ Кроме измерения разности давления при измерении расхода и количества измеряемой среды методом переменного перепада давления.

Таблица 5 - Основные технические характеристики

Параметр

Значение

Условия эксплуатации:

- температура измеряемой среды, °С
- давление измеряемой среды, МПа
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха %

параметры приведены в паспорте счетчика и документации на составные части счетчика

Окончание таблицы 5

Параметр	Значение
Напряжение питания, потребляемая мощность, масса, габаритные размеры	параметры приведены в документации на составные части счетчика
Примечание: ¹⁾ Приведены максимально возможные диапазоны, для конкретного счетчика определяется эксплуатационными характеристиками первичных преобразователей.

Техническая поддержка
