Номер по Госреестру СИ: 68902-17
68902-17 Регистраторы многоканальные технологические
(РМТ 19)
Назначение средства измерений:
Регистраторы многоканальные технологические РМТ 19 (далее по тексту - РМТ) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное электрическое сопротивление, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS TCP.
Внешний вид.
Регистраторы многоканальные технологические
Рисунок № 1
Внешний вид.
Регистраторы многоканальные технологические
Рисунок № 2
Программное обеспечение
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе .
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DataViewStudio 2.13 install.EXE |
Номер версии (идентификационный номер) ПО |
не ниже 2.13 |
Цифровой идентификатор ПО |
по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ELEMER-RMT19 ver0.1.3.186.hex |
Номер версии (идентификационный номер) ПО |
не ниже 0.1.3.186 |
Цифровой идентификатор ПО |
по номеру версии |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель РМТ термотрансферным способом и (или) на руководство по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам многоканальным технологическим РМТ 19
ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.51.45-151-13282997-2017 Регистраторы многоканальные технологические РМТ 19. Технические условия
Поверка
Поверкаосуществляется по документу НКГЖ.411124.009МП «Регистраторы многоканальные технологические РМТ 19. Методика поверки», утвержденному ООО «ИЦРМ» 14.07.2017 г.
Основные средства поверки:
-калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
-магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);
-компараторы-калибраторы универсальные КМ 300 (регистрационный номер
в Федеральном информационном фонде 54727-139).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон: (495) 925-51-47
Факс: (499) 710-00-01
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия РМТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала РМТ осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
-
- главный процессор;
-
- дисплей с сенсорной панелью;
-
- модуль питания;
-
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
-
- шесть слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
-
- 4-х канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного тока 24 В;
-
- 6-и канальный универсальный модуль аналогового входа;
-
- 12-и канальный модуль дискретных входов, номинальное напряжение 24 В.
В качестве выходных модулей используются:
-
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
-
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
4-канальный модуль пассивного токового выхода.
Фотография общего вида РМТ и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
место нанесения знака поверки

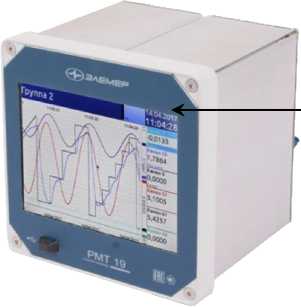

Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 19 и обозначение места нанесения знака поверки

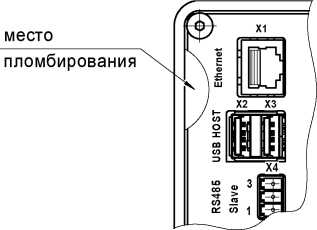

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 6 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Регистратор многоканальный технологический РМТ 19 |
НКГЖ.411124.009 |
1 шт. |
В соответст вии с заказом |
Комплект монтажных частей |
НКГЖ.411911.059 |
1 шт. | |
Комплект инструмента и принадлежностей |
НКГЖ.411914.060 |
1 шт. | |
Комплект программного обеспечения |
НКГЖ.411919.011 |
1 шт. | |
Руководство по эксплуатации |
НКГЖ.411124.009РЭ |
1 экз. | |
Паспорт |
НКГЖ.411124.009ПС |
1 экз. | |
Методика поверки |
НКГЖ.411124.009МП |
1 экз. |
Таблица 3 - Метрологические характеристики РМТ
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа |
Тип первичного преобразователя | |||
А |
В | |||||
Температура |
от -50 до +200 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
50М, 50П,100М, 100П, Pt100, Pt5002), Pt10002) | ||
от -200 до +600 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
50П, 100П, Pt100, Pt5002), Pt10002) | |||
от -60 до +180 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
Ni100, Ni5002), Ni10002) | |||
от -50 до +1100 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТЖК (J) | |
от -200 до +1200 °С |
±(0,25 + е.м.р |
11))) |
±(0,35 + е.м.р |
11))) | ||
от -50 до +600 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТХК (L) | |
от -200 до +800 °С |
±(0,25 + е.м.р |
11))) |
±(0,35 + е.м.р |
11))) | ||
от -50 до +1300 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТХА (К) | |
от -200 до +1370°С |
±(0,25 + е.м.р |
11))) |
±(0,35 + е.м.р |
11))) | ||
от 0 до +1700 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТПП (R) | |
от -50 до +1760 °С |
±(0,25 + е.м.р |
11))) |
±(0,35 + е.м.р |
11))) | ||
от 0 до +1700 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТПП (S) | |
от -50 до +1760 °С |
±(0,25 + е.м.р |
11))) |
±(0,35 + е.м.р |
11))) | ||
от +300 до +1800 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТПР (B) | |
от 0 до +2500 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТВР (А-1) | |
от 0 до +1800 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТВР (А-2) | |
от 0 до +1800 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТВР (А-3) | |
от -200 до +1000°С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТХКн (Е) | |
от -50 до +400 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТМК (Т) | |
от -200 до +400 °С |
±(0,25 + е.м.р |
11))) |
±(0,35 + е.м.р |
11))) | ||
от -40 до +1300 °С |
±(0,15 + е.м.р |
11))) |
±(0,25 + е.м.р |
11))) |
ТНН (N) | |
от -200 до +1300°С |
±(0,25 + е.м.р |
1)) |
±(0,35 + е.м.р |
1)) | ||
Сила постоянного тока |
от 0 до 5 мА |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
с унифицированным выходным сигналом | ||
от 4 до 20 мА |
±(0,075 + е.м.р. 1)) |
±(0,15 + е.м.р. 1)) | ||||
от 0 до 20 мА | ||||||
Напряжение постоянного тока |
от 0 до 30 мВ |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) | |||
от 0 до 50 мВ | ||||||
от 0 до 100 мВ | ||||||
от 0 до 500 мВ2) | ||||||
от 0 до 10 В |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
Продолжение таблицы 3
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа |
Тип первичного преобразователя | |
А |
В | |||
Электрическое сопротивление постоянному току |
от 0 до 80 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 1500 Ом 2) от 0 до 3000 Ом 2) |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
с унифицированным выходным сигналом |
Входной сигнал от потенциометрического датчика с номинальным сопротивлением от 0,9 до 10,5 кОм |
от 0 до 100 % |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
- |
|
Таблица 4 - Метрологические характеристики РМТ
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % (от диапазона измерений)/10 °С |
±0,5y |
Пределы допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С |
±1 |
Пределы допускаемой основной приведенной погрешности срабатывания сигнализации, % (от диапазона измерений) |
±Y |
Пределы допускаемой основной погрешности токового выхода, % |
±(k|y| + 0,2)* |
* - y - предел основной приведенной погрешности из таблицы 3; k - коэффициент, равный отношению диапазона измерений к диапазону преобразования токового выхода, при сопротивлении нагрузки Rн = 0,4 кОм для выходов от 0 до 20 мА, от 4 до 20 мА и Rн = 2 кОм для выхода от 0 до 5 мА |
Таблица 5 - Основные технические характеристики РМТ
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 130 до 249 |
- частота переменного тока, Гц |
от 50 до 60 |
- напряжение постоянного тока, В |
от 150 до 249 |
Потребляемая мощность, Вт, не более |
20 |
Габаритные размеры, (высотахширинахдлина), мм, не более |
152х152х167,5 |
- монтажная глубина, мм |
150 |
Масса, кг, не более |
2 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Рабочие условия измерений:
|
от -20 до +50 95 от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее |
64000 |
Средний срок службы, лет, не менее |
8 |
Маркировки взрывозащиты |
[Ex ia Ga] IIC X |
