№2636 от 03.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 735443
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2636 от 03.12.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
03 декабря 2025 г.
2636
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
, « 03 » декабря 2025 г. № _' _
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Термопреобразо ватели сопротивления платиновые |
WZ |
зав. №№ 25D202701/00172/001, 25D202701/00112/001 (серия WZPM), зав. №№ 25D202701/00102/002, 25D202701/00163/002, 25D202701/00132/002 (серия WZPK) |
93638-24 |
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
ГОСТ 8.461 2009 |
19.06. 2025 |
Общество с ограниченно й ответственно стью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва |
ФБУ «НИЦ ПМ -Ростест», г. Москва |
|
2. |
Регистраторы многоканальные технологические |
РМТ 79 |
10381840 |
77865-20 |
НКГЖ.411124. 010МП |
20.10. 2025 |
Общество с ограниченно й ответственно стью Научно-производстве нное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
ФБУ «НИЦ ПМ - Ростест», г. Москва | ||||
|
3. |
Регистраторы многоканальные технологические |
РМТ 19 |
10409526 |
68902-17 |
НКГЖ.411124. 009МП |
20.10. 2025 |
Общество с ограниченно й ответственно стью Научно-производстве нное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03 » декабря 2025 Г. № 2636
Лист № 1 Регистрационный № 77865-20 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы многоканальные технологические РМТ 79Назначение средства измерений
Регистраторы многоканальные технологические РМТ 79 (далее по тексту - РМТ 79) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80), активное электрическое сопротивление постоянному току или частоту и количество импульсов, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР, или в унифицированные сигналы силы постоянного тока от 4 до 20 мА и (или) в цифровой сигнал с протоколом обмена HART.
Описание средства измерений
Принцип действия РМТ 79 основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ 79 и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ 79 отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ 79. В зависимости от значения измеренного сигнала РМТ 79 осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ 79 являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ 79 производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ 79 имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
-
- главный процессор;
-
- дисплей с сенсорной панелью;
-
- модуль питания;
-
- модуль интерфейсов и резервного питания;
-
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
-
- семь слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
- 4-канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного напряжения 24 В;
- 8-канальный универсальный модуль аналогового входа без встроенных источников питания;
- 6-канальный универсальный модуль аналогового входа;
- 6-канальный модуль измерений силы постоянного тока от 0 до 20 мА с возможностью опроса первичных преобразователей с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА по протоколу HART, без встроенных источников питания;
- 12-канальный модуль дискретных входов, номинальное напряжение 24 В;
- 4-канальный модуль измерения частоты и количества импульсов.
В качестве выходных модулей используются:
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
- 4-канальный модуль токового выхода.
РМТ 79 имеют исполнения: общепромышленное (РМТ 79), взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 79Ех). РМТ 79 поставляются с индексами заказа А и В, отличающимися метрологическими характеристиками.
Знак утверждения типа наносится на переднюю панель РМТ 79 и на маркировочную табличку, закрепленную на корпусе РМТ 79, термотрансферным способом. Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится термотрансферным способом на маркировочную табличку, закрепленную на корпусе РМТ 79.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид РМТ 79 с указанием места нанесения знака утверждения типа приведен на рисунке 1. Обозначение мест нанесения пломбировки, знака утверждения типа и заводского номера приведено на рисунке 2. Корпус РМТ 79 может изготавливаться в различных цветовых решениях.

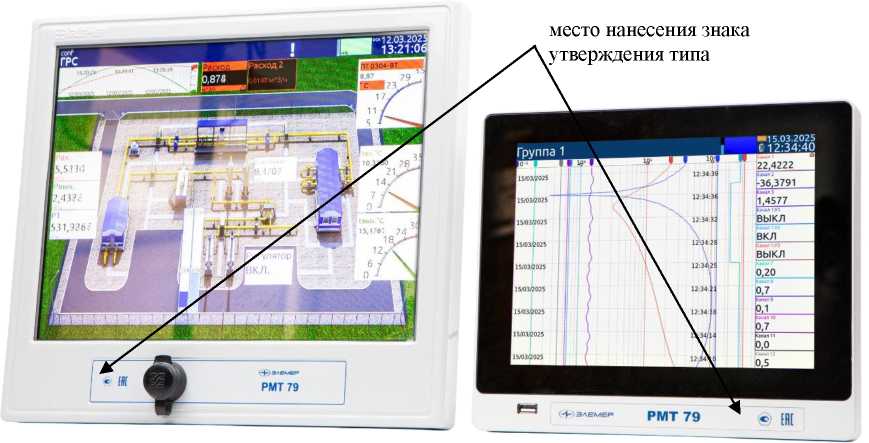

Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 79 с размерами экрана 15 и 10 дюймов и обозначения места нанесения знака утверждения типа
место нанесения заводского номера
место нанесения знака утверждения типа

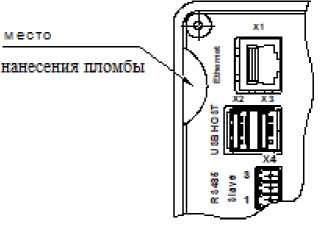

Рисунок 2 - Обозначения мест нанесения пломбировки, заводского номера и знака утверждения типа
Программное обеспечениеВ РМТ 79 предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Программное обеспечение, встроенное в микропроцессорный модуль РМТ 79, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ 79 с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики РМТ 79. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ 79. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ 79 и возникающих в процессе его работы ошибках, и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
|
Таблица 1 - Идентификационные данные внешнего программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataViewStudio 2.16 install.EXE |
|
Номер версии (идентификационный номер) ПО |
2.ХХ |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-RMT79 ver1.1.0.0.hex |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х |
|
Цифровой идентификатор ПО |
- |
В идентификационных номерах внешнего и внутреннего программных обеспечений фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики РМТ 79 при измерении температуры, силы и напряжения постоянного тока, электрического сопротивления постоянному току, входных сигналов от потенциометрического датчика
|
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала | ||
|
преобразования |
измерений |
А |
В | ||
|
Температура2-* |
от -50 ОС до +200 ОС |
от 39,23 до 92,80 Ом3) |
±0,1 |
±0,2 |
50М |
|
от 39,35 до 92,60 Ом4) | |||||
|
от 40,00 до 88,52 Ом |
50П | ||||
|
от 78,46 до 185,60 Ом3) |
100М | ||||
|
от 78,70 до 185,20 Ом4) | |||||
|
от 80,00 до 177,04 Ом |
100П | ||||
|
от 80,31 до 175,86 Ом |
Pt100 | ||||
|
от 401,55 до 879,30 Ом |
Pt5001) | ||||
|
от 803,10 до 1758,60 Ом |
Pt10001) | ||||
|
от -200 ос до +600 ос |
от 8,62 до 158,56 Ом |
±0,1 |
±0,2 |
50П | |
|
от 17,24 до 317,11 Ом |
100П | ||||
|
от 18,52 до 313,71 Ом |
Pt100 | ||||
|
от 92,60 до 1568,55 Ом |
Pt5001) | ||||
|
от 185,20 до 3137,10 Ом |
Pt10001) | ||||
|
от -60 до +180 °С |
от 69,45 до 223,21 Ом |
±0,1 |
±0,2 |
100Н | |
|
от 347,27 до 1116,03 Ом |
500Н1* | ||||
|
от 694,54 до 2232,06 Ом |
1000Н1* | ||||
|
от -50 ОС до +1100 ОС |
от -2,431 до +63,792 мВ |
±0,15 |
±0,25 |
J | |
|
от -200 ос до +1200 ос |
от -7,890 до +69,553 мВ |
±0,25 |
±0,35 | ||
|
от -50 ОС до +600 ос |
от -3,005 до +49,108 мВ |
±0,15 |
±0,25 |
L | |
|
от -200 ос до +800 ос |
от -9,488 до +66,466 мВ |
±0,25 |
±0,35 | ||
|
от -50 ОС до +1300 ос |
от -1,889 до +52,410 мВ |
±0,15 |
±0,25 |
К | |
|
от -200 ос до +1370 ос |
от -5,891 до +54,819 мВ |
±0,25 |
±0,35 | ||
|
от 0 ОС до +1700 ОС |
от 0,000 до 20,222 мВ |
±0,15 |
±0,25 |
R | |
|
от -50 ОС до +1760 ос |
от -0,226 до 21,003 мВ |
±0,25 |
±0,35 | ||
|
от 0 ОС до +1700 ОС |
от 0,000 до 17,947 мВ |
±0,15 |
±0,25 |
S | |
Продолжение таблицы 3
|
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала | ||
|
преобразования |
измерений |
А |
В | ||
|
Температура2-* |
от -50 ОС до +1760 ОС |
от -0,236 до 18,609 мВ |
±0,25 |
±0,35 |
S |
|
от +300 ОС до +1800 ОС |
от 0,431 до 13,591 мВ |
±0,15 |
±0,25 |
B | |
|
от 0 ос до +2500 ос |
от 0,000 до 33,640 мВ |
±0,15 |
±0,25 |
А-1 | |
|
от 0 ОС до +1800 ОС |
от 0,000 до 27,232 мВ |
±0,15 |
±0,25 |
А-2 | |
|
от 0 ОС до +1800 ОС |
от 0,000 до 26,773 мВ |
±0,15 |
±0,25 |
А-3 | |
|
от -200 ос до +1000 ОС |
от -8,825 до 76,373 мВ |
±0,15 |
±0,25 |
Е | |
|
от -50 ОС до +400 ос |
от -1,819 до 20,872 мВ |
±0,15 |
±0,25 |
Т | |
|
от -200 ос до +400 ос |
от -5,603 до 20,872 мВ |
±0,25 |
±0,35 | ||
|
от -40 ос до +1300 ос |
от -1,023 до 47,513 мВ |
±0,15 |
±0,25 |
N | |
|
от -200 ос до +1300 ос |
от -3,990 до 47,513 мВ |
±0,25 |
±0,35 | ||
|
Сила постоянного тока |
в соответствии с диапазоном первичного преобразователя |
от 0 до 5 мА |
±0,1 |
±0,2 |
унифицированный (аналоговый) входной сигнал |
|
от 4 до 20 мА |
±0,075 |
±0,15 | |||
|
от 0 до 20 мА | |||||
|
Напряжение постоянного тока |
от 0 до 30 мВ |
±0,1 |
±0,2 | ||
|
от 0 до 50 мВ | |||||
|
от 0 до 100 мВ | |||||
|
от 0 до 500 мВ1* | |||||
|
от 0 до 10 В |
±0,15 |
±0,25 | |||
|
Электрическое сопротивление постоянному току |
от 0 до 80 Ом |
±0,1 |
±0,2 | ||
|
от 0 до 150 Ом | |||||
|
от 0 до 300 Ом | |||||
|
от 0 до 1500 Ом1* | |||||
|
от 0 до 3000 Ом1* | |||||
|
Входной сигнал от потенциометрического датчика с номинальным сопротивлением от 0,9 до 10,5 кОм |
от 0 до 100 % |
от 0,09 до 1,05 В |
±0,15 |
±0,25 |
аналоговый входной сигнал |
Продолжение таблицы 3
|
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала | ||
|
преобразования |
измерений |
А |
В | ||
| |||||
Таблица 4 - Метрологические , характеристики РМТ 79 при измерении частоты
|
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности 6, %, для индекса заказа | |
|
А |
В | ||
|
Частота |
от 0,03 до 20000 Гц |
±0,1 |
±0,2 |
Таблица 5 - Метрологические характеристики РМТ 79
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной приведенной (к диапазону измерений) погрешности из таблицы 3 или пределов допускаемой основной относительной погрешности из таблицы 4 |
0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности РМТ 79 для конфигурации с преобразователями термоэлектрическими (ТП), вызванной изменением температуры их свободных концов, °С |
±1 |
|
Пределы допускаемой основной погрешности срабатывания сигнализации, в долях от пределов допускаемой основной приведенной (к диапазону измерений) погрешности из таблицы 3 или пределов допускаемой основной относительной погрешности из таблицы 4 |
1,0 |
|
Диапазоны унифицированного выходного токового сигнала (токового выхода), мА |
от 0 до 5 от 4 до 20 от 0 до 20 |
|
Пределы допускаемой дополнительной приведённой (к диапазону унифицированного выходного токового сигнала) погрешности по выходному сигналу силы постоянного тока, % |
±0,1 |
Таблица 6 - Технические характеристики РМТ 79
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: | ||
|
- от сети переменного тока: | ||
|
- напряжение переменного тока, В |
от 130 до 249 | |
|
- частота переменного тока, Гц |
от 50 до 60 | |
|
- от сети постоянного тока: | ||
|
- напряжение постоянного тока, В |
от 150 до 249 | |
|
- от резервного источника питания, В: |
от 20 до 30 | |
|
- от встроенных аккумуляторов (при наличии блока | ||
|
резервного аккумуляторного питания), В |
220 и 24 | |
|
Потребляемая мощность, В^А, не более |
3 |
0 |
|
Габаритные размеры, мм, не более | ||
|
- размер экрана |
10 дюймов |
15 дюймов |
|
- высота |
229 |
316 |
|
- ширина |
266 |
354 |
|
- длина |
177 |
182 |
|
- монтажная глубина, мм |
153 | |
|
Масса, кг, не более |
4,5 | |
|
Нормальные условия измерений: | ||
|
- температура окружающей среды, °С |
от +15 до +25 | |
|
- относительная влажность, % |
от 30 до 80 | |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность при температуре +30 °С, % |
от -20 до +50 95 |
|
Средняя наработка на отказ, ч, не менее - РМТ 79 |
80000 |
|
- РМТ 79Ех |
120000 |
|
Средний срок службы, лет, не менее - РМТ 79 |
10 |
|
- РМТ 79Ех |
15 |
|
Маркировка взрывозащиты |
[Ex ia Ga] IIC X |
|
Параметры измерений количества импульсов - диапазон измерений количества импульсов |
от 1 до 74012 |
|
- дискретность отсчета импульсов |
1 импульс |

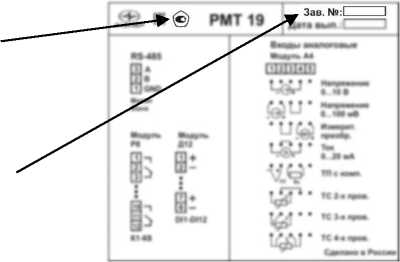

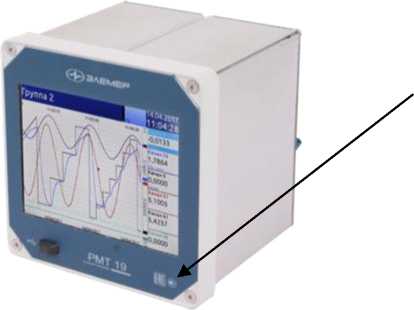

знак утверждения типа наносится на переднюю панель РМТ 79 и на маркировочную табличку, закрепленную на корпусе РМТ 79, термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Регистратор многоканальный технологический |
РМТ 79п (НКГЖ.411124.010-ХХХ2)) |
1 шт. |
|
Комплект монтажных частей |
НКГЖ.411911.060 |
1 компл. |
|
Комплект инструмента и принадлежностей |
НКГЖ.411914.061 |
1 компл. |
|
Комплект программного обеспечения |
НКГЖ.411919.012 |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.411124.010РЭ |
1 экз. |
|
Паспорт |
НКГЖ.411124.010-ХХХПС2) |
1 экз. |
|
1) Модификация и исполнение РМТ 79 в соответствии с заказом. 2) Обозначение в соответствии с исполнением. | ||
приведены в п. 3.3 документа НКГЖ.411124.010РЭ «Регистраторы многоканальные технологические РМТ 79. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
НКГЖ.411124.010ТУ «Регистраторы многоканальные технологические РМТ 79. Технические условия»
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР»
(ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1
Телефон: (495) 988-48-55
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательные центры
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 03 » Декабря 2025 Г. № 2636Лист № 1 Регистрационный № 93638-24 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые WZНазначение средства измерений
Термопреобразователи сопротивления платиновые WZ (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТС, а также для измерений температуры внутри твердых тел, в т.ч., подшипников и других механизмов машинных агрегатов различного назначения.
Описание средства измерений
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
ТС изготавливаются следующих серий: WZGPK, WZPD, WZPM, WZPK. Серии ТС имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведена в таблицах 1, 2, 3, 4.

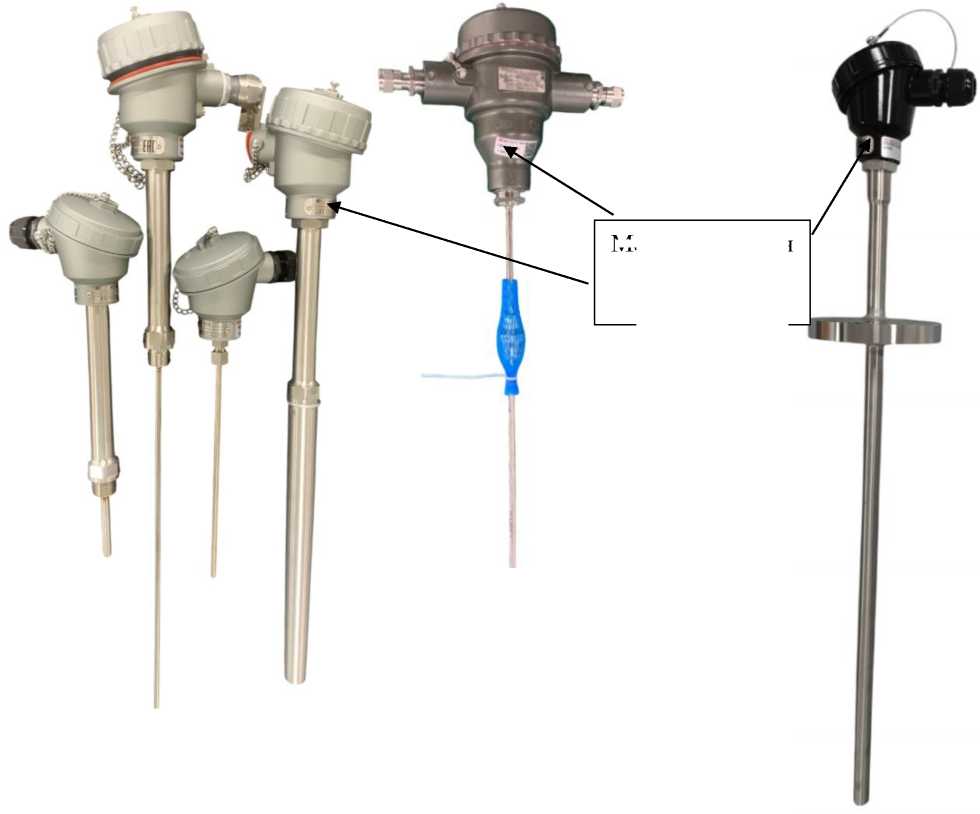

Конструктивно термопреобразователи серии WZGPK, WZPK выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или соединительной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой (или без нее), помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных ЧЭ с минеральной изоляцией проводов.
ТС серии WZPD конструктивно выполнены в виде одного или двух проволочных ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в защитной оболочке.

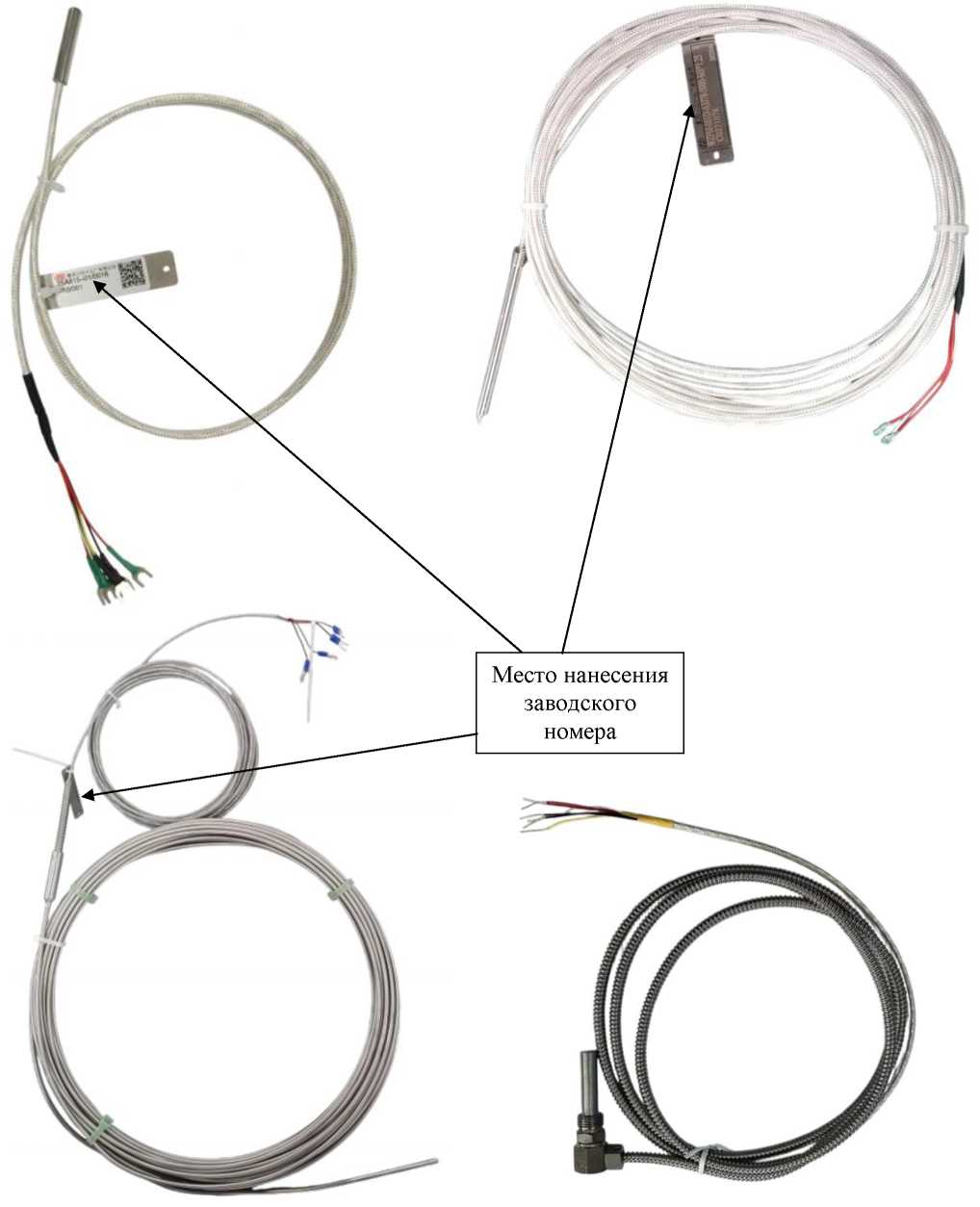

Термопреобразователи серии WZPM имеют неразборную конструкцию и конструктивно выполнены в виде корпуса цилиндрической формы, изготовленного из нержавеющей стали, с присоединенным кабелем с удлинительными проводами. Внутри корпуса ТС размещены один или два ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Монтаж ТС серии WZGPK, WZPK на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя. Монтаж термопреобразователей серий WZPD, WZPM осуществляется путем их вставки в специальные отверстия (каналы) объекта измерений.
Таблица 1 - Код заказа термопреобразователей серии WZGPK
|
WZGPK □ - □ □ □ - □ □ □ □ □ □ - □ □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | |
|
1. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
2. Тип соединительной головки | |
|
1 |
Без соединительной головки |
|
5 |
Водонепроницаемая соединительная головка из литого алюминия |
|
5А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
5F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
5HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
7 |
Соединительная головка во взрывозащищенном исполнении из литого алюминия |
|
7А |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304 |
|
7F |
Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана |
|
7HL |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L |
|
9 |
Соединительная головка из литого алюминия JDY |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9F |
Соединительная головка из литого алюминия с защитой от соляного тумана |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
3. Схема соединения внутренних проводников ТС с ЧЭ | |
|
3 |
Трехпроводная схема |
|
4 |
Четырехпроводная схема |
|
4. Тип конструктивного исполнения | |
|
D |
Конструкция с прижимной пластиной |
|
SGT |
Подпружиненная конструкция с резьбовым фиксирующим соединением |
|
SGK |
Конструкция с уплотнением, с резьбовым фиксирующим соединением |
|
SGH |
Сварная конструкция с уплотнением и резьбовым фиксирующим соединением |
|
UT |
Подпружиненная конструкция с соединением подвижного типа |
|
UH |
Сварная конструкция с уплотнением неподвижного типа |
|
5. Тип НСХ по ГОСТ 6651 -2009 | |
|
Р2 |
Pt100 |
|
6. Класс допуска по ГОСТ 6651-2009 | |
|
А |
А |
|
В |
В |
|
7. Диаметр монтажной части ТС (мм) | |
|
E |
3 |
|
F |
4 |
|
G |
4,5 |
|
H |
5 |
|
WZGPK □ - □ □ □ - □ □ □ □ □ □ - □ □ □ - □ □ / □ | |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | |
|
J |
6 |
|
K |
8 |
|
Другой диаметр (по специальному заказу), но не более 12 | |
|
8. Общая длина ТС без учета клеммной головки (мм) | |
|
9. Материал защитной арматуры | |
|
G |
0Cr18Ni9Ti (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
10. Длина погружаемой (монтажной) части (мм) | |
|
11. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба VI20 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
12. Тип кабельного разъема соединительной головки | |
|
Обозначение |
Разъем из полиамида |
|
отсутствует | |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
13. Материал резьбового соединения | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
14. Тип резьбы | |
|
М20 |
М20х1.5 |
|
Другой размер (по специальному заказу) | |
|
15. Тип защитной гильзы или других дополнительных крепежных элементов | |
|
BL01 |
Защитная гильза с фиксированной резьбой BL01 |
|
BL03 |
Защитная гильза с фиксированной резьбой BL03 |
|
BDL |
Защитная гильза с фиксированной резьбой BDL |
|
BH01 |
Приваренная защитная гильза BH01 |
|
BDH |
Приваренная защитная гильза BDH |
|
BF02A |
Защитная гильза с фланцевым соединением BF02A |
|
BF02B |
Защитная гильза с фланцевым соединением BF02B |
|
BF03 |
Защитная гильза с фланцевым соединением BF03 |
|
Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу) | |
|
16. Дополнительные приспособления для монтажа (по специальному заказу) | |
аблица 2 - Код заказа термопреобразователей серии WZPM
|
WZPM.a.bc □ - 001 □ - □ □ □ □ - □ - □- □ 1 2 3 4 5 6 7 8 9 | ||||
|
Позиция |
Описание позиции |
Код |
Описание кода | |
|
a |
Конструктивное исполнение измерительного зонда |
T0 |
Стержневое исполнение, цилиндрической формы | |
|
b |
Исполнение монтажной части |
NN |
Прямое исполнение | |
|
NL |
Угловое исполнение | |||
|
c |
Тип присоединения к процессу |
00 |
Без крепления | |
|
01 |
Фиксированная резьба | |||
|
02 |
Резьба с зажимной муфтой | |||
|
03 |
Подвижная резьба | |||
|
04 |
Подвижный разъем | |||
|
05 |
Фиксированный фланец | |||
|
06 |
Фланец с зажимной муфтой | |||
|
07 |
Подвижный фланец | |||
|
1. Количество ЧЭ | ||||
|
Обозначение отсутствует |
Один | |||
|
2 |
Два | |||
|
2. Тип конструктивного исполнения | ||||
|
Обозначение отсутствует |
Стержневого типа | |||
|
D |
Исполнение для двигателей | |||
|
Q |
Исполнение для турбинных генераторов | |||
|
Y |
Маслоустойчивое исполнение | |||
|
3. Класс допуска по ГОСТ 6651-2009 | ||||
|
А |
А | |||
|
В |
В | |||
|
4. Схема соединения внутренних проводников ТС с ЧЭ | ||||
|
3 |
Трехпроводная схема | |||
|
4 |
Четырехпроводная схема | |||
|
5. Диаметр корпуса ТС (мм) | ||||
|
E |
3 | |||
|
F |
4 | |||
|
G |
4,5 | |||
|
H |
5 | |||
|
J |
6 | |||
|
K |
8 | |||
|
6. Длина корпуса ТС (мм) | ||||
|
18 |
18 | |||
|
Другая длина (по специальному заказу) | ||||
|
7. Длина кабеля с удлинительными проводами (мм) | ||||
|
150 |
150 | |||
|
400 |
400 | |||
|
1000 |
1000 | |||
|
2000 |
2000 | |||
|
3000 |
3000 | |||
|
4000 |
4000 | |||
|
Другая длина (по специальному заказу) | ||||
|
WZPM.a.bc □ - 001 □ - □ □ □ □ - □ - □- □ 1 2 3 4 5 6 7 8 9 | |
|
8. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм) | |
|
А |
05x40 |
|
В |
06x40 |
|
9. Тип монтажного соединения (при наличии) | |
|
M8 |
М8х40 |
|
Другой тип (по специальному заказу) | |
аблица 3 - Код заказа термопреобразователей серий WZPD
|
WZPD.a.bc □ - 001 □ - □ □ □ □ - □ - □ 1 2 3 4 5 6 7 8 | ||||
|
Позиция |
Описание позиции |
Код |
Описание кода | |
|
a |
Конструктивное исполнение измерительного зонда |
T1 |
Плоское исполнение, прямоугольной формы | |
|
b |
Исполнение монтажной части |
NN |
Прямое исполнение | |
|
c |
Тип присоединения к процессу |
00 |
Без крепления | |
|
1. Количество ЧЭ | ||||
|
Обозначение отсутствует |
Один | |||
|
2 |
Два | |||
|
2. Тип конструктивного исполнения | ||||
|
D |
Исполнение для двигателей | |||
|
Q |
Исполнение для турбинных генераторов | |||
|
Y |
Маслоустойчивое исполнение | |||
|
3. Класс допуска по ГОСТ 6651-2009 | ||||
|
А |
А | |||
|
В |
В | |||
|
4. Схема соединения внутренних проводников ТС с ЧЭ | ||||
|
2 |
Двухпроводная схема | |||
|
3 |
Трехпроводная схема | |||
|
4 |
Четырехпроводная схема | |||
|
5. Толщина корпуса ТС (мм) | ||||
|
2 |
2 | |||
|
2.5 |
2,5 | |||
|
Другая длина(по специальному заказу), не менее 1,5 мм | ||||
|
6. Ширина корпуса ТС (мм) | ||||
|
10 |
10 | |||
|
12 |
12 | |||
|
Другая ширина (по специальному заказу), не менее 8 мм | ||||
|
7. Длина корпуса ТС (мм) | ||||
|
60 |
60 | |||
|
100 |
100 | |||
|
200 |
200 | |||
|
Другая длина (по специальному заказу), не более 500 мм | ||||
|
WZPD.a.bc □ - 001 □ - □ □ □ □ - □ - □ | |
|
1 2 3 4 5 6 7 8 | |
|
8. Длина кабеля с удлинительными проводами (мм) | |
|
150 |
150 |
|
400 |
400 |
|
1000 |
1000 |
|
2000 |
2000 |
|
3000 |
3000 |
|
4000 |
4000 |
|
Другая длина (по специальному заказу) | |
аблица 4 - Код заказа термопреобразователей серии WZPK
|
WZPK □ - □ □ □ - □ □ □ □ □ □ □ - □ □ □ □ - □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 | |
|
1. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
2. Тип присоединения к процессу | |
|
0 |
Без крепления |
|
1 |
Фиксированная резьба |
|
2 |
Резьба с зажимной муфтой |
|
5 |
Фиксированный фланец |
|
6 |
Фланец с зажимной муфтой |
|
7 |
Подвижный фланец |
|
3. Тип соединительной головки | |
|
5 |
Водонепроницаемая соединительная головка из литого алюминия |
|
9 |
Соединительная головка из литого алюминия JDY |
|
5А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
5HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
5F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
9F |
Соединительная головка из литого алюминия с защитой от соляного тумана |
|
4. Диаметр монтажной части ТС (мм) | |
|
12 |
12 |
|
16 |
16 |
|
20 |
20 |
|
25 |
25 |
|
Другой диаметр (по специальному заказу) | |
|
5. Класс допуска по ГОСТ 6651-2009 | |
|
А; LA; HA |
А |
|
В; LB; HB |
В |
|
6. Схема соединения внутренних проводников ТС с ЧЭ | |
|
3 |
Трехпроводная схема |
|
WZPK □ - □ □ □ - □ □ □ □ □ □ □ - □ □ □ □ - □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 | |
|
4 |
Четырехпроводная схема |
|
7. Тип НСХ по ГОСТ 6651-2009 | |
|
Р2 |
Pt100 |
|
8. Диаметр гильзы измерительной вставки (мм) | |
|
J |
6 - стандартный диаметр, другой диаметр по специальному заказу. |
|
9. Материал защитной гильзы измерительной вставки | |
|
G |
321 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
10. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба VI20 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
11. Тип кабельного разъема соединительной головки | |
|
Обозначение отсутствует |
Разъем из нейлона |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
12. Тип защитной арматуры | |
|
WH |
Стальная трубчатая |
|
W |
Цельная просверленная |
|
13. Общая длина ТС без учета клеммной головки (мм) | |
|
14. Материал защитной арматуры | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
НС |
Хастеллой С |
|
НВ |
Хастеллой B |
|
ТТ |
Титан |
|
ТА |
Тантал |
|
МЕ |
Монель |
|
15. Длина погружаемой (монтажной) части (мм) | |
|
16. Материал монтажных деталей | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
ТТ |
Титан |
|
17. Тип монтажных деталей | |
|
Обозначение отсутствует |
Резьба |
|
1 |
Фланец |
|
Х |
Другой тип (по специальному заказу) |
|
18. Спецификация монтажных деталей | |
|
1 |
M20 |
|
Х |
Другой тип (по специальному заказу) |
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТС наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами.
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.
Фотографии общего вида ТС с указанием места нанесения заводского номера приведены на рисунках 1-3.
Рисунок 1 - Общий вид ТС серии WZGPK, WZPK с указанием места нанесения заводского номера
Места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид ТС серии WZPM с указанием места нанесения заводского номера.
Место нанесения заводского номера
Рисунок 3 - Общий вид ТС серии WZPD с указанием места нанесения заводского номера.
Метрологические и технические характеристикиМетрологические характеристики преобразователей приведены в таблице 5, основные технические характеристики - в таблицах 5-7.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС серий WZPK, WZGPK в зависимости от типа ЧЭ и класса допуска, °С (1):
|
от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500 |
|
Диапазон измерений температуры ТС серий WZPD, WZPM |
от -60 до +200 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А (2), В |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Допуск по ГОСТ 6651-2009, °С:
|
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
Примечание - t - значение измеряемой температуры, °С. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ЧЭ в ТС, шт. |
1 или 2 |
|
Электрическое сопротивление изоляции (при напряжении 100 В, температуре от +18 до +28 °С и относительной влажности окружающего воздуха от 30 до 80 %), МОм, не менее |
500 (1) |
|
Длина монтажной части ТС, мм:
|
от 100 до 50000 от 8 до 300 |
|
Диаметр монтажной части ТС (кроме серии WZPD), мм |
от 3 до 12 |
|
Габаритные размеры корпуса ТС серии WZPD, мм:
|
от 8,0 до 12,0 от 60,0 до 500,0 от 1,5 до 2,5 |
|
Длина кабеля с удлинительными проводами (для серий WZPD, WZPM), мм |
от 150 до 4000 |
|
Масса (без учета защитной гильзы), кг, не более |
20 |
|
Рабочие условия эксплуатации:
|
от -60 до +75 от -60 до +120 от -60 до +75 95 |
|
Маркировка взрывозащиты:
|
1Ex db IIC Т6...Т1 Gb X 0Ex ia IIC Т6...Т1 Ga X Ex tb IIIC T85°C Db X; 0Ex ia IIC Т6...Т1 Ga X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
(1) - Данная характеристика не относится к ТС серии WZPD. | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZ (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гильза защитная |
- |
1 шт.(2) |
| ||
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Правообладатель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Изготовитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 03 » декабря 2025 Г. № 2636Лист № 1 Регистрационный № 68902-17 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы многоканальные технологические РМТ 19Назначение средства измерений
Регистраторы многоканальные технологические РМТ 19 (далее по тексту - РМТ) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное электрическое сопротивление, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS TCP, или в унифицированные сигналы силы постоянного тока от 4 до 20 мА и (или) в цифровой сигнал с протоколом обмена HART.
Описание средства измерений
Принцип действия РМТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала РМТ осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
-
- главный процессор;
-
- дисплей с сенсорной панелью;
-
- модуль питания;
-
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
-
- шесть слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
- 4-х канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного тока 24 В;
- 8-ми канальный универсальный модуль аналогового входа без встроенных источников питания;
- 6-ти канальный универсальный модуль аналогового входа;
- 6-ти канальный модуль измерений силы постоянного тока от 0 до 20 мА с возможностью опроса первичных преобразователей с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА по протоколу HART, без встроенных источников питания;
- 12-ти канальный модуль дискретных входов, номинальное напряжение 24 В.
В качестве выходных модулей используются:
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
- 4-канальный модуль токового выхода.
Знак утверждения типа наносится на переднюю панель РМТ и на маркировочную табличку, закрепленную на корпусе РМТ, термотрансферным способом. Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится термотрансферным способом на маркировочную табличку, закрепленную на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид РМТ с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1. Обозначение мест нанесения пломбировки, приведено на рисунке 2. Корпус РМТ может изготавливаться в различных цветовых решениях.
Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 19 и обозначения мест нанесения знака утверждения типа и заводского номера.
места нанесения знака утверждения типа
место нанесения заводского номера
места нанесения пломбы
Рисунок 2 - Обозначения мест нанесения пломбировки
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики РМТ.
Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках, и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataViewStudio 2.13 install.EXE |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.13 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-RMT19 ver0.1.3.186.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.1.3.186 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики РМТ
|
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала | |
|
А |
В | |||
|
Температура |
от -50 °С до +200 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
50М, 50П,100М, 100П, Pt100, Pt5002), Pt10002) |
|
от -200 °С до +600 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
50П, 100П, Pt100, Pt5002), Pt10002) | |
|
от -60 °С до +180 °С |
±(0,1 + е.м.р. !)) |
±(0,2 + е.м.р. !)) |
100Н, 500Н2), 1000Н2) | |
|
от -50 °С до +1100 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
J | |
|
от-200 °С до +1200°С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
от -50 °С до +600 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
L | |
|
от -200 °С до +800 °С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
от -50 °С до +1300 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
К | |
|
от-200 °С до +1370°С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
от 0 °С до +1700 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
R | |
|
от -50 °С до +1760 °С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
от 0 °С до +1700 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
S | |
|
от -50 °С до +1760 °С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
от +300 °С до +1800°С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
B | |
|
от 0 °С до +2500 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
А-1 | |
|
от 0 °С до +1800 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
А-2 | |
|
от 0 °С до +1800 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
А-3 | |
|
от -200 до +1000°С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
Е | |
|
от -50 °С до +400 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
Т | |
|
от -200 °С до +400 °С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
от -40 °С до +1300 °С |
±(0,15 + е.м.р. !)) |
±(0,25 + е.м.р. !)) |
N | |
|
от-200 °С до +1300°С |
±(0,25 + е.м.р. !)) |
±(0,35 + е.м.р. !)) | ||
|
Сила постоянного тока |
от 0 до 5 мА |
±(0,1 + е.м.р. !)) |
±(0,2 + е.м.р. !)) |
унифицированный |
|
от 4 до 20 мА |
±(0,075 + е.м.р. П) |
±(0,15 + е.м.р. !)) | ||
|
от 0 до 20 мА | ||||
|
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала (аналоговый) входной сигнал | |
|
А |
В | |||
|
Напряжение постоянного тока |
от 0 до 30 мВ от 0 до 50 мВ от 0 до 100 мВ от 0 до 500 мВ2) |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) | |
|
от 0 до 10 В |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) | ||
|
Электрическое сопротивление постоянному току |
от 0 до 80 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 1500 Ом 2) от 0 до 3000 Ом 2) |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
унифицированный (аналоговый) входной сигнал |
|
Входной сигнал от потенциометрического датчика с номинальным сопротивление м от 0,9 до 10,5 кОм |
от 0 до 100 % |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
аналоговый входной сигнал |
| ||||
Таблица 4 - Метрологические характеристики РМТ
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % (от диапазона измерений)/10 °С |
±0,5y |
|
Пределы допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С |
±1 |
|
Пределы допускаемой основной приведенной погрешности срабатывания сигнализации, % (от диапазона измерений) |
±Y |
|
Пределы допускаемой основной погрешности токового выхода, % |
±(k|Yl + 0,2)* |
|
* y - предел основной приведенной погрешности из таблицы 3; k - коэффициент, равный отношению диапазона измерений к диапазону преобразования токового выхода, при сопротивлении нагрузки Rн = 0,4 кОм для выходов от 0 до 20 мА, от 4 до 20 мА и Rн = 2 кОм для выхода от 0 до 5 мА | |
Таблица 5 - Технические характеристики РМТ
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 130 до 249 от 50 до 60 от 150 до 249 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры, (высотахширинахдлина), мм, не более - монтажная глубина, мм |
152x152x167,5 150 |
|
Масса, кг, не более |
2 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений:
|
от -20 до +50 до 95 |
|
Средняя наработка на отказ, ч, не менее |
64000 |
|
Средний срок службы, лет, не менее |
8 |
|
Маркировки взрывозащиты |
[Ex ia Ga] IIC X |
знак утверждения типа наносится на переднюю панель РМТ и на маркировочную табличку, закрепленную на корпусе РМТ, термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Регистратор многоканальный технологический |
РМТ 19 (НКГЖ.411124.009) |
1 шт. |
|
Комплект монтажных частей |
НКГЖ.411911.059 |
1 шт. |
|
Комплект инструмента и принадлежностей |
НКГЖ.411914.060 |
1 шт. |
|
Комплект программного обеспечения |
НКГЖ.411919.011 |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.411124.009РЭ |
1 экз. |
|
Паспорт |
НКГЖ.411124.009ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в п. 3.3 документа НКГЖ.411124.009РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 26.51.45-151-13282997-2017 Регистраторы многоканальные технологические РМТ 19. Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР»
(ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1
Телефон: (495) 988-48-55
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
