№40 от 15.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30896
О переоформлении свидетельства об утверждении типа средства измерений № 46365 "Преобразователи измерительные серий IM, IMS, MK" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
(Госстандарт) ПРИКАЗ | |
|
15 января 2018 г. |
№ 40 Москва |
О переоформлении свидетельства об утверждении типа средства Намерений № 46365 «Преобразователи измерительные серий IM, IMS, МК» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. №29940) (далее — Административный регламент) и в связи с обращением ООО «ТУРК РУС» от 24 октября 2017 г. № 4311/10 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на преобразователи измерительные серий IM, IMS, МК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49765-12, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 201-026-2017 ; «Преобразователи измерительные серий IM, IMS, МК. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.10.2017 в том числе на находящиеся
в эксплуатации средства измерений.
-
2. Переоформить свидетельство об утверждении типа № 46365 «Преобразователи измерительные серий IM, IMS, МК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений Под номером 49765-12, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (£■₽. Лазаренко); ФГУГк «ВНИИМС»
(А.Ю.Кузйн) обеспечить е оформление свидетельства Юридическому лицу или ие ди
4. контроль за исйоле ением настоящего приказа оставляю з 1 собой.
. г Сертификат: OOE1O36ECDCO11E780DAEOO71B1B53CD41
ZIV~T" 4 " - * "iHbiN регламентом
соотдастй® ннс° хранится в системе электронного документе!
ойиейа»емнт1^
метролегииГ t
енш и выдачу его
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
/1? Заместитель Руководителя
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» января 2018 г. №40
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные серий IM, IMS, МК
Назначение средства измеренийПреобразователи измерительные серий IM, IMS, МК (далее - преобразователи или ИП) предназначены для измерительных преобразований и гальванической развязки аналоговых сигналов от датчиков в виде силы, напряжения постоянного электрического тока (в том числе сигналов от термопар), частоты переменного электрического тока и электрического сопротивления (в том числе сигналов от термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока. ИП серии IM, МК также предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.
Описание средства измерений
Принцип действия преобразователей основан на преобразовании аналоговых сигналов от датчиков в виде силы, напряжения постоянного электрического тока(в том числе сигналов от термопар), частоты переменного электрического тока и электрического сопротивления (в том числе сигналов от термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы постоянного электрического тока с возможностью наложения на него цифрового частотно-модулированного сигнала в стандарте HART и/или напряжения постоянного электрического тока.
Преобразователи функциональной группы IM21 моделей IM21 -14-CDTRI, IM21-14EX-CDTRI представляют собой одноканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования частоты переменного электрического тока от двухпроводных датчиков с выходным сигналом стандарта NAMUR (в соответствии с EN 60947-5-6), а также от трехпроводных датчиков с выходом pnp-типа с уровнем логического нуля в пределах от 0 до 3 В, логической единицы в пределах от 5 до 30 В в нормированный выходной сигнал постоянного тока в диапазонах от 0 до 20 мА, от 4 до 20 мА.
Преобразователи функциональной группы IM31 моделей IM31-11-I, IM31-12-1, IM31-22-1, IM31-11EX-I, IM31-12EX-I, IM31-22EX-I, IM31-11EX-U, IM31-22EX-U представляют собой одно- и двухканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования аналоговых сигналов от двухпроводных датчиков или измерительных преобразователей с унифицированным выходным сигналом постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) или напряжения (в диапазонах от 0 до 10 В, от 2 до 10 В) в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) или напряжения (в диапазонах от 0 до 10 В, от 2 до 10 В).
Преобразователи функциональной группы IM33 моделей IM33-11EX-HI, IM33-12EX-HI, IM33-22EX-HI, IM33-11EX-HI/24VDC, IM33-12EX-HI/24VDC, IM33-22EX-HI/24VDC,
IM33-11-HI/24VDC, IM33-12-Hi/24VDC, IM33-22-HI/24VDC, IM33-14EX-CDRI представляют собой одно- и двухканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования аналоговых токовых (в диапазонах от 0 до 20 мА, от 4 до 20 мА) и цифровых сигналов с двух- и трехпроводных датчиков или измерительных преобразователей в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) с возможностью наложения на него цифрового частотно-модулированного сигнала для передачи по HART-протоколу (модели с индексом «Н»), а также для питания (двухпроводные датчики или измерительные преобразователи с пассивным токовым выходом и трехпроводные датчики или измерительные преобразователи с активным токовым выходом).
Преобразователи функциональной группы IM34 моделей IM34-11EX-I, IM34-11EX-CI, IM34-11-CI, IM34-llEx-Ci/24VDC, IM34-11EX-CI/K60, IM34-11EX-CI/K51, IM34-12EX-RI, IM34-12EX-CRI, IM34-12EX-CRI/K63, IM34-14EX-CDRI представляют собой одноканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для питания, измерения и преобразования сигналов с термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009, термоэлектрических преобразователей с НСХ по ГОСТ Р 8.585-2001, потенциометрических (только для IM34-14EX-CDRI) и милливольтовых устройств постоянного тока в унифицированный электрический выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА).
Преобразователи функциональной группы IM35 моделей 1М35-11ЕХ-Ш, IM35-11EX-HI/24VDC, IM35-22EX-HI, IM35-22EX-HI/24VDC, IM35-11-HI/24VDC представляют одно-и двухканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования аналоговых токовых (в диапазонах от 0 до 20 мА, от 4 до 20 мА) и цифровых сигналов с размещаемых в безопасной зоне двухпроводных датчиков или с выходных аналоговых каналов систем управления и передачей их в безопасную или взрывоопасную (модели с индексом «ЕХ») зону в виде нормированного выходного сигнала постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) с возможностью наложения на него цифрового частотно-модулированного сигнала для передачи по HART-протоколу.
Преобразователи функциональной группы IM3 6 моделей IM3 6-11 Ex-I/24 VDC, IM36-llEx-U/24VDC, IM36-22Ex-I, IM36-22Ex-U представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входа, выхода и цепей питания и предназначены для питания, измерения и преобразования сигналов с размещаемых во взрывоопасной зоне потенциометров в нормированный выходной сигнал постоянного тока (в диапазоне от 0 до 20 мА) или напряжения (в диапазоне от 0 до 10 В).
Преобразователи функциональной группы IM43 моделей IM43-14-RI, IM43-14-SRI, IM43-14-CDRI представляют собой одноканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования входных аналоговых сигналов постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) или напряжения (в диапазонах от 0 до 10 В, от 2 до 10 В) в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) и формирования управляющего сигнала при достижении указанными сигналами заданной величины.
Преобразователи функциональной группы МКЗ1 моделей МКЗ1-11EX0-LI/24VDC, MK31-111EX0-LI/24VDC, MK31-116EX0-LI/24VDC, MK31-11-LI/24VDC, MK31-111-LI/24VDC, MK31-11-LU/24VDC, MK31-112-LU/24VDC, MK31-11EX0-LU/24VDC, MK31-113EX0-LU/24VDC представляют собой одноканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования аналоговых сигналов с двухпроводных датчиков или измерительных преобразователей с унифицированным выходным сигналом постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА, от 0 до 5 мА, от 0 до 10 мА) или напряжения (в диапазонах от 0 до 10 В, от 2 до 10 В, от 0 до 2,5 В, от 0 до 5 В) в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) или напряжения (в диапазонах от 0 до 10 В, от 2 до 10 В).
Преобразователи функциональной группы МК32 моделей МК32-11-LI/24VDC, МК32-11EX0-LI/24VDC, МК32-11EX0-LI/24VDC/K43, МК32-11EX0-LV24VDC/K44,
MK32-11EX0-LI/24VDC/K45 представляют собой одноканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания и предназначены для питания, измерения и преобразования сигналов с термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009 в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА).
Преобразователи функциональной группы МКЗ 3 моделей МКЗ 3 -LI-EX0/24 VDC, МКЗЗ-11EX0-LI/24VDC, MK33-221EX0-HLV24VDC, MK33-221EX0-HLI/24VDC/K40,
МКЗЗ-11EX0-PLI/24VDC, МКЗЗ-11EX0-PLI/24VDC/K52 представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входа, выхода и цепей питания и предназначены для измерения и преобразования аналоговых и цифровых сигналов с размещаемых во взрывоопасной зоне двух- и трехпроводных датчиков или измерительных преобразователей с унифицированным выходным сигналом (в диапазонах от 0 до 20 мА, от 4 до 20 мА) в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) с возможностью наложения на него цифрового частотно-модулированного сигнала для передачи по HART-протоколу (модели с индексом «Н»), а также для питания (двухпроводные датчики или измерительные преобразователи с пассивным токовым выходом и трехпроводные датчики или измерительные преобразователи с активным токовым выходом).
Преобразователи функциональной группы МКЗ5 моделей MK35-11EX0-LI/24VDC, MK35-11EX0-LU/24VDC представляют одноканальные промежуточные устройства с искробезопасной выходной цепью и гальванической развязкой входа, выхода и цепей питания и предназначены для преобразования аналоговых выходных сигналов постоянного тока (в диапазоне от 0 до 20 мА) или напряжения (в диапазоне от 0 до 10 В) с размещаемых в безопасной зоне двухпроводных датчиков или с выходных аналоговых каналов систем управления и передачи их во взрывоопасную зону в виде нормированных выходных сигналов постоянного тока (в диапазоне от 0 до 20 мА) или напряжения (в диапазоне от 0 до 10 В).
Преобразователи серии IMS моделей IMS-AI-UNV24VDC, IMS-AI-DLI-22-DLI/L, IMS-TI-PT100/24VDC представляют собой одно- и двухканальные промежуточные устройства с гальванической развязкой входа, выхода и цепей питания (только для моделей IMS-AI-UNI/24VDC, IMS-TI-PT100/24VDC) и предназначены для измерения и преобразования аналоговых сигналов с двухпроводных датчиков или измерительных преобразователей с унифицированным выходным сигналом постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) или напряжения (в диапазоне от 0 до 10 В), а также с термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) Pt 100 по ГОСТ 6651-2009 в нормированный выходной сигнал постоянного тока (в диапазонах от 0 до 20 мА, от 4 до 20 мА) или напряжения (в диапазоне от 0 до 10 В).
Преобразователи серий IM, IMS, МК выполнены в поликарбонатном корпусе, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. На корпусе расположены клеммы с прижимными пластинами и фиксирующими винтами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала. Монтаж преобразователей осуществляется на стандартных 35-мм DIN-рейках (с фиксацией на защелку).
Конфигурацию преобразователей IM для моделей, имеющих индекс «С», можно изменять при помощи персонального компьютера и специального программного обеспечения (DTM). Преобразователи моделей, имеющие индекс «Н», обеспечивают двухстороннюю передачу информации в виде кодовых сигналов HART-протокола. Преобразователи моделей, имеющие индекс «R», также имеют релейные выходы для управления внешними электрическими цепями.
Преобразователи серии IM, МК выполнены во взрывозащищенном исполнении с искробезопасными входными или выходными цепями и имеют маркировку взрывозащиты [ExiaJIIC по ГОСТ Р 51330.10-99 (модули с индексом «ЕХ»).
Модели преобразователей с индексом «ЕХ» являются устройствами с искробезопасной входной цепью и предназначены для измерения и преобразования сигналов от размещаемых во взрывоопасной зоне датчиков.
Общий вид преобразователей серий IM, IMS, МК представлен на рисунках 1-2:

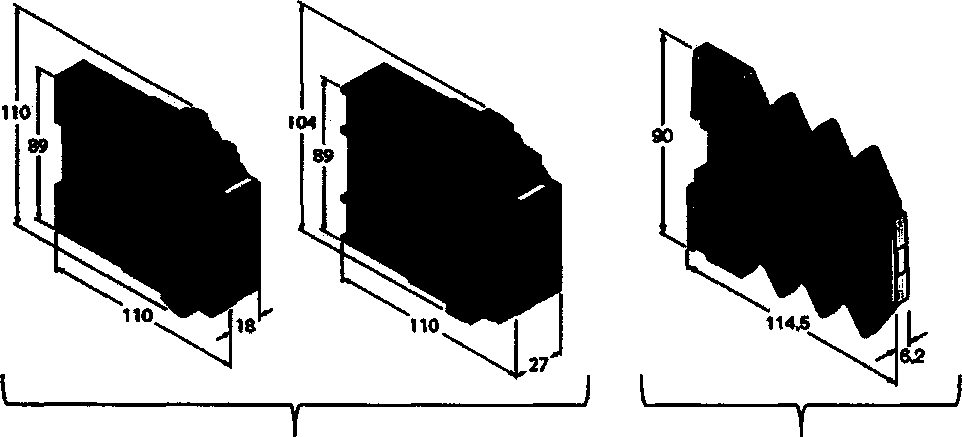

Серия IM Серия IMS
Рисунок 1 - Общий вид преобразователей серий IM, IMS

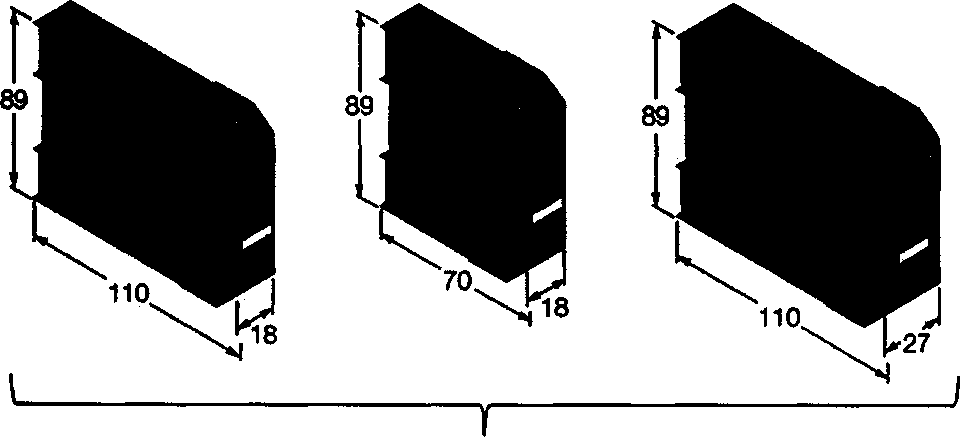

Серия МК
Рисунок 2 - Общий вид преобразователей серии МК
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеПрограммное обеспечение преобразователей разделено на 2 части - встроенную и автономную. Встроенная (полностью метрологическая значимая) часть ПО является фиксированной и может быть изменена только на заводе-изготовителе, при этом уровень защиты ПО от преднамеренного и непреднамеренного доступа «высокий» в соответствии с Р 50.2.077-2014. Автономное программное обеспечение преобразователей моделей, имеющих в обозначении индекс «С», позволяет изменять конфигурацию преобразователей - выбирать тип входного сигнала, номинальную статическую характеристику преобразования (НСХ) первичного датчика, схему подключения, диапазон (интервал) измерений и другие настройки, а также принимать различную диагностическую информацию о состоянии ИП. Уровень защиты метрологически незначимой автономной части программного обеспечения, позволяющей изменять конфигурацию ИП, от преднамеренного и непреднамеренного доступа «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные автономной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные автономной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«DTM-IMxxxxxx » |
|
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 1.0.1000 |
|
Цифровой идентификатор ПО |
Не используется |
Диапазоны входных и выходных сигналов в зависимости от серии и модели преобразователей приведены в таблице 2.
Таблица 2 - Диапазоны входных и выходных сигналов ИП
|
Наименование модели преобразователя |
Количество входных/выходных аналоговых каналов |
Диапазон входных сигналов |
Диапазон выходных сигналов |
|
1 |
2 |
3 |
4 |
|
серия IM (IM21) | |||
|
IM21-14-CDTRI |
1/1 |
от 0,001 до 10000 Гц (пороговое напряжение 3 В) |
от 0 до 20 мА от 4 до 20 мА |
|
IM21-14EX-CDTRI |
1/1 |
от 0,001 до 10000 Гц (пороговое напряжение 3 В) |
от 0 до 20 мА от 4 до 20 мА |
|
серия IM (IM31) | |||
|
IM31-11-I |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
IM31-12-1 |
1/2 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
1 |
2 |
3 |
4 |
|
IM31-22-1 |
2/2 |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
IM31-11EX-I |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
IM31-12EX-I |
1/2 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
IM31-22EX-I |
2/2 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
IM31-11EX-U |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 10 В от 2 до 10 В |
|
IM31-22EX-U |
2/2 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 10 В от 2 до 10 В |
|
серия IM (IM33) | |||
|
IM33-11EX-HI |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-12EX-HI |
1/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-22EX-HI |
2/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-11EX-HI/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-12EX-HI/24VDC |
1/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-22EX-HI/24VDC |
2/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-11-HI/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-12-HI/24VDC |
1/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-22-HI/24VDC |
2/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM33-14EX-CDRI |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
12 3 4 | |||
|
серия IM (IM34) | |||
|
IM34-11EX-I IM34-12EX-RI 1М34-11Ех-С1 IM34-12EX-CRI IM34-11EX-CRI/K60 IM34-11EX-CRI/K51 IM34-11-CI |
1/1 |
PtlOO, Nil 00 (ГОСТ 6651-2009); В, Е, J, К, N, R, S, Т, L (ГОСТ Р 8.585-2001); от -160 до +160 мВ |
от 0 до 20 мА от 4 до 20 мА |
|
IM34-14EX-CDRI |
1/1 |
PtlOO, NilOO (ГОСТ 6651-2009); В, Е, J, К, N, R, S, Т, L (ГОСТ Р 8.585-2001); от 0 до 1500 Ом; от -160 до +160 мВ |
от 0 до 20 мА от 4 до 20 мА |
|
IM34-12EX-CRI/K63 |
1/1 |
PtlOO, NilOO, 100П, 50П, 50М, 53М, 100М (ГОСТ 6651-2009); В, Е, J, К, N, R, S, Т, L, А-1, А-2, А-3, М (ГОСТ Р 8.585-2001); от -160 до +160 мВ |
от 0 до 20 мА от 4 до 20 мА |
|
IM34-11EX-CI/24VDC |
1/1 |
PtlOO, NilOO, 100П, 50П, 50М, 53М, 100М (ГОСТ 6651-2009); В, Е, J, К, N, R, S, Т, L, А-1, А-2, А-3, М (ГОСТ Р 8.585-2001); от -160 до +160 мВ |
от 0 до 20 мА от 4 до 20 мА |
|
серия IM (IM35) | |||
|
IM35-11EX-HI IM35-11EX-HI/24VDC IM35-11-HI/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
IM35-22EX-HI IM35-22EX-HI/24VDC |
2/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
серия IM (IM36) | |||
|
IM36-11EX-I/24VDC |
1/1 |
от 800 до 20000 Ом |
от 0 до 20 мА |
|
IM36-11EX-U/24VDC |
1/1 |
от 800 до 20000 Ом |
от 0 до 10 В |
|
IM36-22EX-I |
2/2 |
от 800 до 100000 Ом |
от 0 до 20 мА от 4 до 20 мА |
|
IM36-22EX-U |
2/2 |
от 800 до 100000 Ом |
от Одо 10 В |
|
серия IM (IM43) | |||
|
IM43-14-RI |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
IM43-14-SRI |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10В |
от 0 до 20 мА от 4 до 20 мА |
|
1M43-14-CDRI |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА |
|
1 |
2 |
3 |
4 |
|
серия |
МК (МК31) | ||
|
MK31-11EX0-LI/24VDC |
1/1 |
от 0 до 20 мА от 0 до 10В |
от 0 до 20 мА |
|
MK31-111EX0-LI/24VDC |
1/1 |
от 0 до 20 мА от 0 до 10 В |
от 4 до 20 мА |
|
MK31-U6EX0-LI/24VDC |
1/1 |
от 0 до 5 мА от 0 до 2,5 В |
от 4 до 20 мА |
|
MK31-11-LI/24VDC |
1/1 |
от 0 до 20 мА от 0 до 10 В |
от 0 до 20 мА |
|
MK31-111-LI/24VDC |
1/1 |
от 0 до 20 мА от 0 до 10В |
от 4 до 20 мА |
|
MK31-11-LU/24VDC |
1/1 |
от 0 до 20 мА от 0 до 10 В |
от 0 до 10 В |
|
MK31-112-LU/24VDC |
1/1 |
от 4 до 20 мА от 2 до 10 В |
от Одо 10 В |
|
МК31-11EX0-LU/24VDC |
1/1 |
от 0 до 20 мА от 0 до 10В |
от 0 до 10 В |
|
МК31-113EX0-LU/24VDC |
1/1 |
от 0 до 10 мА от 0 до 5 В |
от 2 до 10 В |
|
серия |
МК (МК32) | ||
|
MK32-11-LI/24VDC |
1/1 |
от -50 до +100 °C, от 0 до +200 °C, от 0 до +400 °C, от 0 до +600 °C (PtlOO) |
от 0 до 20 мА от 4 до 20 мА |
|
МК32-11EX0-LI/24VDC |
1/1 |
от -50 до +100 °C, от 0 до +200 °C, от 0 до +400 °C, от 0 до +600 °C (PtlOO) |
от 0 до 20 мА от 4 до 20 мА |
|
МК32-11ЕХ0-LI/24VDC/K43 |
1/1 |
от -50 до +100 °C, от 0 до +200 °C (50М) |
от 0 до 20 мА от 4 до 20 мА |
|
МК32-11ЕХ0-LI/24VDC/K44 |
1/1 |
от -50 до +100 °C, от 0 до +200 °C (100М) |
от 0 до 20 мА от 4 до 20 мА |
|
МК32-11ЕХ0-LI/24VDC/K45 |
1/1 |
от -50 до +100 °C, от 0 до +200 °C (53М) |
от 0 до 20 мА от 4 до 20 мА |
|
серия |
МК(МКЗЗ) | ||
|
MK33-LI-EX0/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
MK33-11EX0-LI/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
MK33-221EX0-HLI/24VDC |
2/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
МКЗЗ-221ЕХ0-HLI/24VDC/K40 |
2/2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
МКЗЗ-11ЕХ0-PLI/24VDC/K52 |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
1 |
2 |
3 |
4 |
|
МКЗЗ-11EX0-PLI/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
|
серия МК (МК35) | |||
|
MK35-11EX0-LI/24VDC |
1/1 |
от 0 до 20 мА |
от 0 до 20 мА |
|
МК35-11EX0-LU/24VDC |
1/1 |
от 0 до 10 В |
от 0 до 10 В |
|
серия |
[MS | ||
|
IMS-AI-UNI/24VDC |
1/1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
|
IMS-AI-DLI-22-DLI/L |
2/2 |
от 0 до 20 мА |
от 0 до 20 мА |
|
IMS-TI-PT100/24VDC |
1/1 |
от -50 до +150 °C, от 0 до +100 °C, от 0 до +200 °C (PtlOO) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
Метрологические характеристики ИП представлены в таблице 3.
Таблица 3 - Метрологические характеристики ИП
|
Наименование модели преобразователя |
Пределы допускаемой основной приведенной к верхнему пределу диапазона выходных сигналов погрешности преобразователей, % |
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона выходных сигналов погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % /1 °C |
|
Серия IM31 (кроме IM31-11 Ex-U, IM31-22Ex-U) |
±0,1 |
+0,005 |
|
IM31-llEx-U, IM31-22Ex-U |
±0,2 |
+0,01 |
|
Серия IM33 (кроме IM33-14EX-CDRI) |
±0,1 |
±0,005 |
|
Серия IM34 |
Рассчитывается по формуле (1) |
Рассчитывается по формуле (2) |
|
Серия IM35 |
±0,1 |
±0,005 |
|
Серия IM43 (кроме IM43-14-CDRI) |
±0,1 |
±0,00075 |
|
Серия IM21, IM33-14EX-CDRI, IM43-14-CDRI |
±0,05 |
±0,0025 |
|
IM36-22EX-I, IM36-22EX-U |
±0,1 |
±0,01 |
|
IM36-22EX-V24VDC, IM36-22EX-U/24VDC |
±0,3 |
±0,01 |
|
Серия МК32 |
+0,25 (для каждого поддиапазона) |
±0,005 |
|
Серия МКЗ1 |
±0,2 |
+0,02 |
|
Серия МКЗЗ,МК35 |
±0,2 |
±0,01 |
|
IMS-TI-PT100/24VDC |
±0,3 |
±0,00015 |
|
IMS-AI-UNI/24VDC, IMS-AI-DLI-22-DLI/L |
±0,1 |
Пределы допускаемой основной приведенной к верхнему пределу диапазона выходных сигналов погрешности преобразователей серии IM34 рассчитываются по формуле, %:
А(Хося) = ±
|
гг д 1 |
+ |
( д |
|
.1 - R(U^ J |
< I max. Anin > _ |
•100%,
(1)
где AgX0OT - составляющая основной погрешности по входному сигналу (согласно таблицы 4);
lftX,OCW.
АвыЛ - составляющая основной погрешности по выходному сигналу (согласно таблицы 4); R(U)max-R(U)min - диапазон измерений в Ом или мВ;
Imax-Imin - диапазон изменения выходного сигнала (16 или 20 мА).
Пределы допускаемой дополнительной погрешности преобразователей от изменения температуры окружающей среды в диапазоне рабочих температур рассчитываются по формуле, мА/ 1 °C:
A(Z<W) = ±
0,0005мА
(2)
где Двх доп. - составляющая дополнительной погрешности по входному сигналу (согласно
таблицы 4);
R(U)max-R(U)min - диапазон измерений в Ом или мВ;
Imax-Imin - диапазон изменения выходного сигнала (16 или 20 мА).
Пределы абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары (для преобразователей функциональной группы IM34), °C: ±2;
± 1 при использовании дополнительного модуля термокомпенсации IM-3-CJT.
Таблица 4 - Пределы допускаемых основной и дополнительной погрешностей преобразователей функциональной группы IM34
|
Тип HCX, входные / выходные сигналы |
Диапазон измерений |
Составляющая основной погрешности по входному сигналу ( ^вх.осн. ) |
Составляющая основной погрешности по выходному сигналу (А ) |
Составляющая дополнительной погрешности по входному сигналу |
|
1 |
2 |
3 |
4 |
5 |
|
PtlOO |
от -200 до +800 °C |
±0,05 Ом |
±0,003 Ом | |
|
Nil 00 |
от -60 до +250 °C |
±0,05 Ом |
±0,003 Ом | |
|
50П |
от -200 до +850 °C |
±0,05 Ом |
±0,003 Ом | |
|
100П |
от -200 до +1100 °C |
±0,05 Ом |
±0,003 Ом | |
|
50М |
от -50 до +200 °C |
±0,05 Ом |
±0,003 Ом | |
|
53М |
от -50 до +200 °C |
±0,05 Ом |
±0,003 Ом | |
|
юом |
от -50 до +200 °C |
±0,05 Ом |
±0,003 Ом | |
|
в |
от +100 до +1750 °C |
±0,015 мВ |
±0,0025 мА |
±0,0032 мВ |
|
Е |
от -200 до +900 °C |
±0,015 мВ |
±0,0032 мВ | |
|
J |
от -200 до +1200 °C |
±0,015 мВ |
±0,0032 мВ | |
|
К |
от -200 до +1370 °C |
±0,015 мВ |
±0,0032 мВ | |
|
L |
от -200 до +900 °C |
±0,015 мВ |
±0,0032 мВ | |
|
N |
от -200 до +1300 °C |
±0,015 мВ |
±0,0032 мВ | |
|
R |
от -50 до +1750 °C |
±0,015 мВ |
±0,0032 мВ | |
|
S |
от -50 до +1750 °C |
±0,015 мВ |
±0,0032 мВ |
|
1 |
2 |
3 |
4 |
5 |
|
т |
от -200 до +400 °C |
±0,015 мВ |
±0,0025 мА |
±0,0032 мВ |
|
L |
от -200 до +800 °C |
±0,015 мВ |
±0,0032 мВ | |
|
А-1 |
от Одо +1750 °C |
±0,015 мВ |
±0,0032 мВ | |
|
А-2 |
от 0 до +1750 °C |
±0,015 мВ |
±0,0032 мВ | |
|
А-3 |
от Одо +1750 °C |
±0,015 мВ |
±0,0032 мВ | |
|
М |
от -200 до +100 °C |
±0,015 мВ |
±0,0032 мВ | |
|
мВ-вход |
от -160 до +160 мВ |
±0,015 мВ |
±0,0032 мВ | |
|
Ом-вход |
от Одо 1500 Ом |
±0,05 Ом |
±0,003 Ом | |
|
мА-выход |
от 0 до 20 мА от 4 до 20 мА |
+0,005 мА |
± 0,0005 мА |
Технические характеристики преобразователей указаны в таблице 5.
Таблица 5 - Технические характеристики преобразователей
|
Наименование характеристики |
Значение | |||
|
Нормальные условия применения: | ||||
|
-температура окружающей среды , °C |
от+21 до +25 | |||
|
- относительная влажность при температуре +23 °C, % |
до 95 | |||
|
- атмосферное давление, кПа |
от 84 до 107 | |||
|
Рабочие условия применения | ||||
|
-температура окружающей среды, °C |
от -25 до +70 | |||
|
- относительная влажность при температуре +23 °C, % |
до 95 | |||
|
- атмосферное давление, кПа |
от 84 до 107 | |||
|
Параметры электрического питания: | ||||
|
- напряжение питания (в зависимости от серии и модели | ||||
|
преобразователей), В | ||||
|
- постоянный ток |
от 19 до 29 от 20 до 125 от 20 до 250 | |||
|
- переменный ток (частота от 40 до 70 Гц) |
от 20 до 250 | |||
|
Габаритные размеры преобразователя, мм, не более - для модулей серии 1М(в зависимости от модели преобразователей): | ||||
|
- высота |
110 |
110 | ||
|
- ширина |
104 |
104 | ||
|
- длина |
18 |
27 | ||
|
- для модулей серии IMS: | ||||
|
- высота |
114,5 | |||
|
- ширина |
90 | |||
|
- длина |
6,2 | |||
|
- для модулей серии МК (в зависимости от модели преобразователей): | ||||
|
- высота |
70 |
110 |
70 | |
|
- ширина |
89 |
89 |
89 | |
|
- длина |
18 |
18 |
27 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
Модель и исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 201-026-2017 |
1 экз. |
|
HART -коммуникатор (по дополнительному заказу) |
1 шт. | |
|
Внешний модуль термокомпенсации (по дополнительному заказу) |
IM-3-CJT |
1 шт. |
осуществляется по документу МП 201-026-2017 «Преобразователи измерительные серий IM, IMS, МК. Методика поверки», утверждённому ФГУП «ВНИИМС» 25.10.2017 г.
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде № 22125-01;
мультиметр цифровой прецизионный 8508А, регистрационный номер в Федеральном информационном фонде № 25984-08;
магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном фонде №2751-71;
калибратор многофункциональный MC5-R, регистрационный номер в Федеральном информационном фонде № 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность преобразователя.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям измерительным серий IM, IMS, МКГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ИзготовительФирма «Hans Turck GmbH & Со. KG», Германия
Адрес: D-45466 Millheim an der Ruhr
Телефон: 0208-4952-0
Факс: 0208-4952-264
Web-сайт: www.turck.com
ЗаявительОбщество с ограниченной ответственностью «ТУРК РУС» (ООО «ТУРК РУС»)
Адрес: 127106, Россия, г. Москва, Алтуфьевское шоссе, 1/7
Телефон: +7 (495) 234-26-61
Факс: +7 (495) 234-26-65
Web-сайт: www.turck.ru
E-mail: russia@turck.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
