Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» июня 2017 г. №1390ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» Назначение средства измеренийРасходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» предназначены для измерения среднего объемного расхода и/или объема различных электропроводящих жидкостей при постоянном или переменном (реверсивном) направлении потока измеряемой жидкости.
Описание средства измеренийПринцип действия расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» состоят из первичного измерительного преобразователя расхода электромагнитного, устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя.
Первичный измерительный преобразователь расхода электромагнитного представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнена из электроизолирующего материала.
Вторичный измерительный преобразователь управляет измерительным процессом, обрабатывает сигналы первичного измерительного преобразователя расхода электромагнитного, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера-счетчика электромагнитного «ВЗЛЕТ ЭР» модификация «Лайт М» параметров, результатов измерений и их вывод на устройства индикации.
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» выпускаются в различных исполнениях в зависимости от:
-
— конструктивных особенностей вторичного измерительного преобразователя (наличие/отсутствие индикатора);
-
— способа монтажа первичного измерительного преобразователя расхода электромагнитного на трубопровод (фланцевый, «сэндвич»);
-
— диапазона измерений среднего объемного расхода;
-
— нормируемой погрешности.
Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» различных исполнений приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Пломбировка расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия в крышке вторичного измерительного преобразователя. Места пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

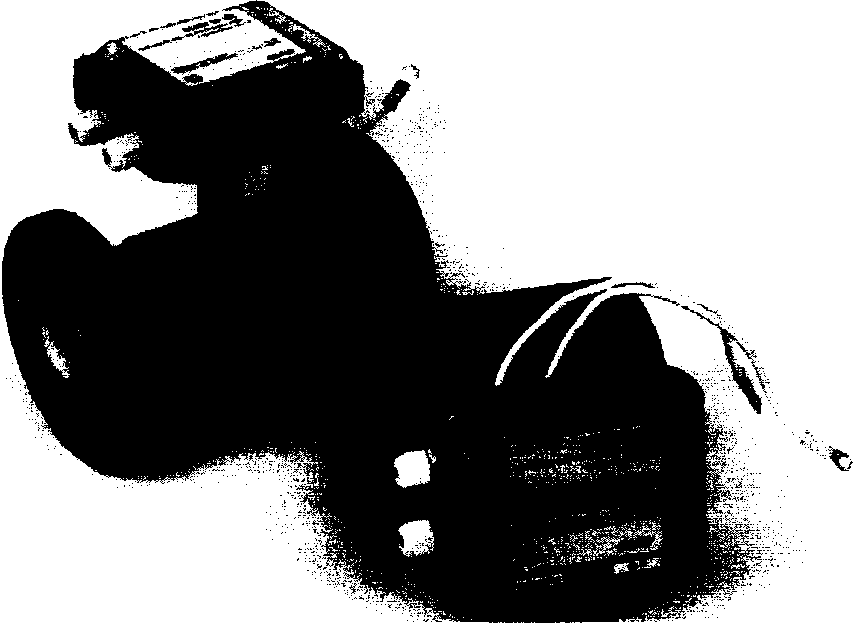

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М»
-
1 - пломба;
-
2 - пломбировочные отверстия.

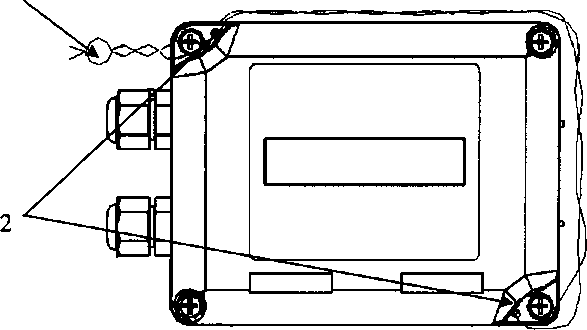

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М»
Программное обеспечениеПрограммное обеспечение расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Программное обеспечение расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты метрологически значимой части программного обеспечения расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
VZLJOT ER | ||
|
Номер версии (идентификационный номер) ПО |
не ниже 41.85.15.05 |
не ниже 41.85.16.02 |
не ниже 41.85.20.03 |
|
Цифровой идентификатор ПО |
0xDE75 |
0x6119 |
0хСА83 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» исполнений ЭРСВ-ХХХХ XX
|
Исполнения расходомеров |
Пределы допускаемых относительных погрешностей при измерении среднего объемного расхода (объема) |
Диапазон измеряемого среднего объемного расхода |
Пределы допускаемых относительных погрешностей при измерении среднего объемного расхода (объема) |
Диапазон измеряемого среднего объемного расхода |
|
при прямом направлении потока измеряемой жидкости |
при обратном направлении потока измеряемой жидкости | |||
|
ЭРСВ-Х1ХХ А |
±1,0% |
ОТ 0,01 (2наиб ДО (?наиб |
±2,0 % |
ОТ 0,01 Quan6 ДО (^наиб |
|
ЭРСВ-Х4ХХ А |
±1,0% |
ОТ 0,004 ()наиб ДО ()наиб | ||
|
ЭРСВ-Х4ХХ В |
±2,0 % |
ОТ 0,004 Qnan6 ДО С^наиб | ||
|
ЭРСВ-Х4ХХ АВ |
±1,0% |
ОТ 0,01 Quaud ДО Qh3h6 | ||
|
±2,0 % |
ОТ 0,004 ()наиб ДО 0,01 (2наиб | |||
|
ЭРСВ-Х5ХХА |
±1,0% |
ОТ 0,0033 ()наиб ДО (^наиб | ||
|
ЭРСВ-Х5ХХ В |
±2,0 % |
ОТ 0,0033 Qnan6 ДО Онаиб | ||
|
ЭРСВ-Х5ХХ АВ |
±1,0% |
ОТ 0,01 (2наиб ДО Quano |
±2,0 % |
от 0,01 Qh3h6 ДО Онаиб |
|
±2,0 % |
ОТ 0,0033 <2наиб ДО 0,01 QiiaH6 | |||
|
ЭРСВ-Х7ХХ В |
±2,0 % |
ОТ 0,002 ()наиб ДО Qh3m6 | ||
|
ЭРСВ-Х7ХХ ВС |
±2,0 % |
ОТ 0,004 QnaH6 ДО (^наиб | ||
|
±5,0 % |
от 0,002 <2наиб до 0,004 Онаиб | |||
|
где Онаиб - наибольшее значение среднего объемного расхода, м /ч | ||||
Таблица 3 - Метрологические характеристики расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификация «Лайт М» исполнений ЭРСВ-ХХХХ ХХР
|
Исполнения расходомеров |
Пределы допускаемых относительных погрешностей при измерении среднего объемного расхода (объема) |
Диапазон измеряемого среднего объемного расхода |
|
при прямом и обратном направлении потока измеряемой жидкости | ||
|
ЭРСВ-Х1ХХ АР |
±1,0% |
ОТ 0,01 Qh3h6 ДО Qh3m6 |
|
ЭРСВ-Х4ХХ АР |
±1,0% |
ОТ 0,004 Qhm6 ДО Quan б |
|
ЭРСВ-Х4ХХВР |
±2,0 % |
ОТ 0,004 Qhhh6 ДО Qh3m6 |
|
ЭРСВ-Х4ХХАВР |
±1,0% |
ОТ 0,01 ()наиб ДО Онаиб |
|
±2,0 % |
ОТ 0,004 Quan б ДО 0,01 ()цаиб | |
|
ЭРСВ-Х5ХХАР |
±1,0% |
ОТ 0,0033 Qh8h6 ДО Qhoh6 |
|
ЭРСВ-Х5ХХ ВР |
±2,0 % |
ОТ 0,0033 (^наиб ДО Рнаиб |
|
ЭРСВ-Х5ХХ АВР |
±1,0% |
ОТ 0,01 Qhsh6 ДО Qhhh6 |
|
±2,0 % |
ОТ 0,0033 (^наиб ДО 0,01 Qiiaud | |
|
ЭРСВ-Х7ХХ ВР |
±2,0 % |
ОТ 0,002 QnaHd ДО (^наиб |
|
ЭРСВ-Х7ХХ ВСР |
±2,0 % |
ОТ 0,004 Quaud ДО Qhsh6 |
|
±5,0 % |
ОТ 0,002 <2нанб ДО 0,004 QHaH6 | |
|
где <2наиб - наибольшее значение среднего объемного расхода, м3/ч | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр
|
DN10 DN 300 |
|
Температура измеряемой жидкости, °C |
от -10 до +150 |
|
Минимальная удельная электропроводность измеряемой жидкости, См/м |
5-Ю4 |
|
Габаритные размеры, мм, не более
|
514 531 485 |
|
Масса, кг, не более |
121 |
|
Параметры электрического питания |
стабилизированным напряжением постоянного тока в диапазоне от 18 до 25 В или от сети переменного тока напряжением от 154 до 264 В частотой 50/60 Гц через источник вторичного питания |
|
Потребляемая мощность, Вт, не более |
5 |
|
Группа исполнения по ГОСТ Р 52931-2008:
|
В4 N2 |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет |
12 |
наносится на лицевую панель расходомера методами шелкографии, термопечати или металлографики, а также по центру титульного листа паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР» модификация «Лайт М» |
ШКСД.407212.006 |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Паспорт |
ШКСД.407212.006 ПС |
1 экз. |
|
Руководство по эксплуатации с методикой поверки |
ШКСД.407212.006 РЭ |
1 экз. |
осуществляется по документу ШКСД.407212.006 РЭ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М». Руководство по эксплуатации», раздел «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 5 декабря 2012 г.
Основные средства поверки:
-
- установка поверочная для поверки методом измерения объема (среднего расхода, массы) с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности расходомеров;
-
- частотомер 43-64 ДЛИ 2.721.066 ТУ, диапазон измеряемых частот от 0,1 Гц до 1000 МГц, относительная погрешность измерения частоты тока не более ±0,10 %, абсолютная погрешность измерения количества импульсов не более ±1 имп.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбу в соответствии с рисунком 2.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным «ВЗЛЕТ ЭР» модификация «Лайт М»ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ГОСТ 8.374-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ШКСД.407212.006 ТУ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М». Технические условия»
ИзготовительАкционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ
Телефон (812) 714-75-32, факс (812) 714-71-38
Web-сайт: vzljot.ru
E-mail: mail@vzljot.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
