№1580 от 01.07.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 574540
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2024 г. № 1196 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1580 от 01.07.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
01 июля 2024 г.
1580
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2024 г. № 1196 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
1. Внести изменения в пункт 16 приложения к приказу от 17 мая 2024 г. сведения об утвержденных типах средств типа средства измерений, прилагается
№ 1196 «О внесении изменений в измерений», заменив описание к настоящему приказу.
2. ФГБУ «ВНИИМС» внести измерений согласно приложению
сведения об утвержденном типе средства к настоящему приказу в Федеральный
информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1580
Лист № 1
Всего листов 11
Регистрационный № 86309-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200»
Назначение средства измеренийРасходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200» (далее расходомеры) предназначены для измерений объема (массы) и объемного (массового) расхода жидкостей, газов, насыщенного и перегретого пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Описание средства измеренийПринцип действия расходомеров основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. В результате воздействия потока измеряемой среды на тело обтекания, на его боковых гранях возникают чередующиеся вихри с областью пониженного давления, в центре каждого завихрения. Частота отрыва вихрей фиксируется датчиком и преобразуется в электрический сигнал, который далее обрабатывается электронным преобразователем. Частота образования вихрей пропорциональна объемному расходу измеряемой среды.
Расходомеры состоят из первичного преобразователя и электронного блока.
Первичный преобразователь представляет собой корпус с фланцами или без для присоединения к трубопроводу, в котором установлено тело обтекания. За телом обтекания расположен чувствительный элемент (сенсор). Сенсор представляет собой устройство, воспринимающее воздействие вихрей, поочередно образующихся с двух сторон после тела обтекания при прохождении измеряемой среды через корпус первичного преобразователя, и преобразующее частоту образования вихрей в электрический сигнал.
Электронный блок обеспечивает прием и обработку сигнала от первичного преобразователя и в зависимости от конфигурации формирует токовый, импульсный, частотный и цифровой выходные сигналы. Электронный блок может оснащаться встроенным индикатором и входами для подключения внешних или встроенных в корпус расходомера датчиков давления и температуры.
Расходомеры выпускаются в двух модификациях ЭВ-200 (первичный преобразователь в виде корпуса с фланцами или без) и ЭВ-205 (первичный преобразователь погружного типа для измерения локальной скорости потока).
Расходомеры модификации ЭВ-200 выпускаются в моделях:
-
- ЭВ-200 - базовая;
-
- ЭВ-200-ППД - для применения в системах поддержания пластового давления;
-
- ЭВ-200-СКВ - для применения в нефтяных и водонагревательных скважинах.
Расходомеры могут иметь следующие исполнения:
-
- по присоединению к трубопроводу - фланцевое «Ф» и типа «сэндвич» «С»;
-
- по присоединению электронного блока - интегральное и дистанционное «Д»;
-
- по конструктивному исполнению модели ЭВ-200-ППД - стандартное и конструктивное исполнение 2;
-
- по наличию индикатора - без индикатора, с индикатором;
-
- по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное, с защитой от воспламенения пыли оболочками "t");
-
- по классам точности - исполнения «АА», «А0», «А», «Б» и «В» (в соответствии с таблицей 3).
-
- по метрологическим характеристикам токового выхода - исполнение «А» и исполнение «А1».
-
- по конструктивному исполнению:
базовое,
с дополнительным электронным блоком и сенсором, со встроенным термопреобразователем Pt100/100n, со встроенным термопреобразователем Pt100/100n и внешним дат
чиком давления1,
• с внешним датчиком давления и (или) термопреобразователем Pt100/100n/50M.
-
- по версии электронного блока - базовая, расширенная и с вычислителем «ВВ».
Версия электронного блока с вычислителем имеет входы для подключения датчика давления с токовым выходным сигналом 4^20 мА и термопреобразователя сопротивления классов АА, А, и В по ГОСТ 6651-2009 и обеспечивает прием и обработку сигналов с этих датчиков, вычисление накопленного и мгновенного массового расхода воды и пара в соответствии с ГСССД МР 147-2008, накопленного и мгновенного объёмного расхода газа, приведенного к стандартным условиям в соответствии с ГОСТ 2939-63 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011, ГСССД МР 134-2007. Для иных сред вычисление массового расхода (массы) среды, а также объемного расхода (объема) газа, приведенного к стандартным условиям, выполняется при внесении в электронный блок данных о плотности среды и коэффициенте сжимаемости (для газов).
Общий вид расходомера-счетчика вихревого «ЭМИС-ВИХРЬ 200» модификаций ЭВ-200 приведен на рисунке 1, модификации ЭВ-200-ППД - на рисунке 2, модификации ЭВ-205 -на рисунке 3, модели ЭВ-200-СКВ - на рисунке 4, ЭВ-200 с установленными на корпусе расходомера датчиками давления и температуры - на рисунке 5.
а.
б.
в.
г.
е.
з.
ж. Рисунок 1 - Общий вид расходомеров-счетчиков вихревых «ЭМИС-ВИХРЬ 200» модификации ЭВ-200 (а. исполнение сэндвич; б. фланцевое исполнение с электронным блоком с 4-мя кабельными вводами; в. высокотемпературное исполнение (для температуры измеряемой среды свыше 320 °С); г. дистанционное исполнение Д; д. фланцевое исполнение с электронным блоком с 2-мя кабельными вводами; е. рудничное исполнение; ж. исполнение с пластиковым корпусом электронного блока; з - с дополнительным электронным блоком и сенсором.
д.
б.
а.
Рисунок 2 - Общий вид расходомеров-счетчиков вихревых
«ЭМИС-ВИХРЬ 200» модификации ЭВ-200-ППД (а. стандартное исполнение; б. конструктивное исполнение 2)
а.
Рисунок 3 - Общий вид расходомеров-счетчиков вихревых «ЭМИС-ВИХРЬ 200» модификации ЭВ-205 (а. интегральное исполнение;
б. дистанционное исполнение)
Рисунок 4 - Общий вид расходомеров-счетчиков вихревых «ЭМИС-ВИХРЬ 200» модели ЭВ-200-СКВ
а. б.

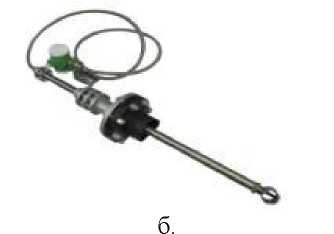

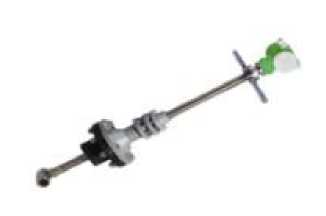

Рисунок 5 - Расходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200» модификации ЭВ-200 с установленными на корпусе расходомера датчиками давления и/или температуры (а. исполнение с внешним датчиком давления и внешним термопреобразователем, смонтированными на корпус расходомера; б. исполнение с внешним датчиком давления и встроенным термопреобразователем)
Места нанесения защитных пломб представлены на рисунке 6. Наименование расходомеров, их заводские номера, основные технические характеристики указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Маркировочные таблички крепятся на корпусе электронного блока. Заводские номера расходомеров состоят из арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя. Пример маркировочной таблички представлен на рисунке 7.
Место пломбирования
Место пломбирования
Место пломбирования
Место пломбирования
Место пломбирования
Место пломбирования
Место пломбирования
Место пломбирования
Рисунок 6 - Места нанесения защитных пломб

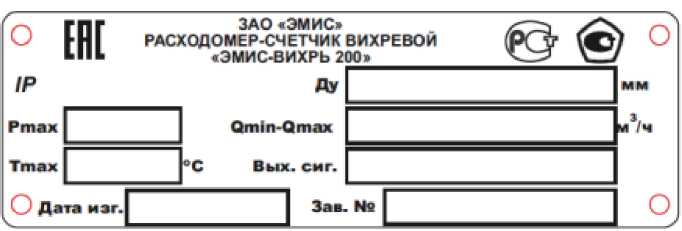

Рисунок 7 - Пример маркировочной таблички
Программное обеспечениеРасходомеры имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Внешнее программное обеспечение предназначено для настройки и поверки расходомеров и отображения информации на персональном компьютере.
Внешнее программное обеспечение ЭМИС-Интегратор защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа.
Встроенное программное обеспечение защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа и механическим пломбированием.
Защита внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Программное обеспечение разделено на метрологически значимую часть и метрологически незначимую часть. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Расходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200» модификации ЭВ-205 и модификации ЭВ-200 моделей ЭВ-200, ЭВ-200-ППД | |
|
Идентификационное наименование ПО |
EV200 |
|
Номер версии (идентификационный номер) ПО |
не ниже 5* |
|
Цифровой идентификатор ПО |
-** |
|
Расходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200» модификации ЭВ-200 моделей ЭВ-200-СКВ | |
|
Идентификационное наименование ПО |
EV200-SKV |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 * |
|
Цифровой идентификатор ПО |
-** |
|
ЭМИС-Интегратор | |
|
Идентификационное наименование ПО |
Integrator |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2.17* |
|
* номер версии программного обеспечения указывается в паспорте расходомера. ** цифровой идентификатор ПО встроенного программного обеспечения указывается в паспорте расходомера. | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч - ЭВ-200:
- ЭВ-200-ППД - ЭВ-200-СКВ - ЭВ-205:
|
от 0,3 до 2680 от 3,2 до 20000 от 0,15 до 540 от 0,3 до 250 от 1 до 28 от 11 до 210 от 8 до 98000 от 86 до 734300 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому исполнения «А1», д, % |
приведены в таблицах 3 и 4 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода по токовому выходу для исполнения «А», За, % |
±(|5| +0,05^^'макс)1) |
|
Пределы допускаемой относительной погрешности измерительного канала температуры измеряемой среды, для исполнения «ВВ», S(t), % |
±0,3 |
|
Пределы допускаемой основной приведенной к диапазону измерения погрешности преобразования и вычисления значений давления измеряемой среды, для исполнения «ВВ» при температуре окружающего воздуха плюс 20 °С, уВ(Р), % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности преобразования и вычисления значений давления измеряемой среды, для исполнения «ВВ», вызванной отклонением температуры окружающего воздуха от плюс 20 °С, Yд, % |
±0,1 на каждые 10 °С |
|
Пределы допускаемой относительной погрешности преобразования и вычисления значений давления измеряемой среды, для исполнения «ВВ», 3В(Р), % |
^7г"-^0 • + УдД Д2 ^min |
|
Пределы допускаемой относительной погрешности измерительного канала давления измеряемой среды, для исполнения «ВВ», <5(P), % |
±ф5п(Р)Д + г,,(Р)Д 32 |
|
Пределы допускаемой относительной погрешности вычисления плотности измеряемой среды для исполнения «ВВ», ЗВ(р), % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерительного канала объемного расхода (объема) газа, приведенного к стандартным условиям; массового расхода (массы) газа, массового расхода (массы) перегретого пара для исполнения «ВВ», i5(V,M), % |
±7^в(р)Д + 5(1)Д + 5(Р)Д + дД |
|
Пределы допускаемой относительной погрешности измерительного канала массового расхода (массы) насыщенного водяного пара для исполнения «ВВ», д(у,М), %:
|
±^Зв(р)2+5(Р)2 + 52; ±V^B(p)2 + 5(t)2+52. |
|
Пределы допускаемой относительной погрешности измерительного канала массового расхода (массы) жидкости для исполнения «ВВ», §(у,М), % |
±7^в(р)2+5(Г)2 + 52 |
|
Примечания:
Q/MaKC- значение объемного расхода, соответствующее 20 мА, м3/ч.
Pmin - нижний предел диапазона измерений измерительного канала давления преобразователя расхода.
| |
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1», 5, %
|
Модель или модификация расходомера-счетчика |
Измеряемая среда |
Пределы погрешности для классов точности АА, А0, А, Б, В, *** %*** | |||||||||
|
Рп** < Q < Qнаиб** |
Рнаим** < Q < Рп** | ||||||||||
|
АА |
А0 |
А |
Б |
В |
АА |
А0 |
А |
Б |
В | ||
|
ЭВ-200 |
жидкость |
- |
±0,5 |
±0,5 |
±1,0 |
±1,5 |
- |
±0,5 |
±1,0 |
±1,5 |
± 2,5 |
|
газ, пар |
±0,7 (±0,5)* |
±1,0 |
±1,0 |
±1,5 |
±2,0 |
±1,0 |
±1,0 |
±2,0 |
±2,5 |
± 3,5 | |
|
ЭВ-200-ППД |
жидкость |
- |
- |
±0,5 |
±1,0 |
±1,5 |
- |
- |
±1,0 |
±1,5 |
± 2,5 |
|
ЭВ-200-СКВ |
жидкость |
- |
- |
- |
±1,5 |
- |
- |
- |
- |
±5,0 |
- |
|
ЭВ-205 |
жидкость |
- |
- |
±0,5 |
±1,0 |
±1,5 |
- |
- |
±1,0 |
± 1,5 |
± 2,5 |
|
газ, пар |
- |
- |
±1,0 |
±1,5 |
±2,0 |
- |
- |
±2,0 |
± 2,5 |
± 3,5 | |
* спец. исполнение;
** Qнаим - значение наименьшего объемного расхода, м3/ч;
Qнаиб - значение наибольшего объемного расхода, м3/ч;
Qп - значение переходного объемного расхода (определяется в соответствии с руководством по эксплуатации), м3/ч;
*** при имитационной поверке пределы допускаемой относительной погрешности |5|+0,2, %.
Таблица 4 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1» для расходомеров модели ЭВ-200 и ЭВ-200-П^1Д конструктивного исполнения 2, 5, %
|
Измеряемая среда |
Пределы допускаемой относительной погрешности, %** | ||
|
Q1 < Q < Qнаиб |
Q2*< Q < Q1* |
Qнаим < Q < Q2 | |
|
жидкость |
±1 |
±1,5 |
±3,0 |
* значения объемных расходов Q1 и Q2 определяются в соответствии с руководством по эксплуатации;
** при имитационной поверке пределы допускаемой относительной погрешности |^|+0,2 %.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Типоразмер присоединяемого трубопровода, DN: - ЭВ-200 - ЭВ-200-ППД - ЭВ-200-СКВ - ЭВ-205 |
от 15 до 300 от 50 до 150 от 15 до 100 от 100 до 2000 |
|
Диапазон температуры измеряемой среды, °С - ЭВ-200, |
от -200 до +450 * |
|
- ЭВ-200-ППД |
от 0 до +100 |
|
- ЭВ-200-СКВ |
от -20 до +100 * |
|
- ЭВ-205 |
от -40 до +250 * |
|
Давление измеряемой среды, МПа, не более
|
1,6; 2,5; 4; 6,3; 10; 16; 25; 30 16; 20; 25; 30 50 2,5 |
|
Условия эксплуатации:
|
от -60 до +70 95 (без конденсации влаги) от 84 до 106,7 |
|
Параметры электрического питания - напряжение постоянного тока, В |
от 12 до 32 |
|
Потребляемая мощность, Вт, не более |
10,4 |
|
Параметры выходных сигналов
|
от 0,0025 до 5000 от 0 до 1000 или от 0 до 10000 от 4 до 20 Modbus RTU, Modbus ASCII, Modbus TCP, HART, ProfiBus- PA, Манчестер-2 или Foundation FieldBus H1 типа «сухой контакт» |
|
Габаритные размеры, мм, не более
|
приведены в руководстве по эксплуатации |
|
Средний срок службы, лет |
20 |
|
Маркировка взрывозащиты** |
|
|
* предельные значения температуры в зависимости от исполнения выбираются из ряда: - 200; - 60; - 40; - 20; 0; +70; +80; +85; +100; +135; +200; +250; +300; +320; +350; +450. ** значение маркировки взрывозащиты определяется в соответствии с действующим сертификатом ТР ТС 012 и указывается в паспорте. | |
наносится на маркировочную табличку на корпусе электронного блока и на титульные листы паспорта и руководства по эксплуатации расходомера методом фотолитографии или методом, принятым у изготовителя.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик вихревой |
«ЭМИС-ВИХРЬ 200» |
1 шт. |
В зависимости от заказа |
|
Руководство по эксплуатации |
ЭВ-200.000.100.000.00 РЭ |
1 экз. | |
|
Паспорт |
ЭВ-200.000.100.000.00 ПС |
1 экз. | |
|
Датчик давления* |
—* |
1 шт. |
по заказу |
|
Датчик температуры* |
—* |
1 шт. |
по заказу |
|
Комплект монтажных частей |
— |
1 шт. |
по заказу |
|
* только для исполнения «ВВ». Характеристики датчиков в зависимости от заказа. | |||
приведены в руководстве по эксплуатации ЭВ-200.000.100.000.00 РЭ в разделе «Методика выполнения измерений».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.52.094-14145564-2021 Расходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200». Технические условия.
ПравообладательЗакрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308
Телефон: (351) 729-99-12, факс 729-99-13
Е-mail: inform@emis-kip.ru, сайт: emis-kip.ru
ИзготовительЗакрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308
Адрес места осуществления деятельности: 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1
Телефон: (351) 729-99-12, факс 729-99-13
Е-mail: inform@emis-kip.ru, сайт: emis-kip.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
В качестве внешних датчиков могут применяться датчики абсолютного и избыточного давления, а также термопреобразователи Pt100/100n/50M, внесенные в Федеральный информационный фонд по обеспечению единства измерений. Внешние датчики давления и (или) температуры могут быть смонтированы как на корпусе расходомера, так и на трубопроводе.
