МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 декабря 2020 г.

Москва

О внесении изменений в описание типа на зонды гидрологические модификаций CTD 48, CTD 48М, СТО 48Мс

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ИТЕРА» от б/д № б/н приказываю:

• 1. Утвердить новую редакцию описания типа на зонды гидрологические модификаций CTD 48, CTD 48М, CTD 48Мс, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 70179-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП-209-045-2017 (с Изменением № 1) «ГСИ. Зонды гидрологические модификаций СТО 48, СТО 48М, СТО 48Мс. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 21 июня 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

✓

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

'■            1Я О (. Е Р Н I'H 1КА I' Ji I

Сертификат; 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

< _________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «09» декабря 2020 г. № 2049

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды гидрологические модификаций CTD 48, CTD 48M, CTD 48Мс

Зонды гидрологические модификаций CTD 48, CTD 48M, CTD 48Мс (далее - зонды) предназначены для измерений температуры, гидростатического давления и удельной электрической проводимости (далее - УЭП) морской воды, рН, окислительно-восстановительного потенциала (далее - ОВП), массовой концентрации растворенного в воде кислорода, мутности.

Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.

Принцип действия канала измерения УЭП основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).

Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.

Принцип действия канала измерения рН и ОВП основан на потенциометрическом методе.

Принцип действия канала измерения растворенного в воде кислорода воде и мутности основаны на оптическом методе.

Все конструкционные элементы, за исключением крепежных элементов, выполняются из титана. Таким образом, все конструктивные элементы, которые подвергаются воздействию воды, являются коррозиеустойчивыми. Корпус имеет форму трубы с внешним диаметром 48 мм. Корпус зонда изготавливается из титанового сплава Titan grade 2 для глубины до 2000 м или Titan grade 5 для глубины до 6000 м и более. Для повышения точности измерений зонды оснащаются датчиками давления, c диапазонами соответствующим максимальным глубинам проводимых исследований. Датчики серии 7 выдерживают до 20 МПа, датчики серии 8 до 100 МПа (см. табл. 2). В случае проведения измерений в сверхглубоких диапазонах до 12 000 м, датчики температуры и УЭП обеспечиваются более прочными корпусами.

На верхней крышке расположены управляющие элементы: красный светодиод и управляющий магнитный сенсор, отвечающий за включение и выключения записи данных на карту памяти (при ее наличии). Защитный кожух служит для защиты установленных датчиков от различных ударов, предохраняя их от удара о дно, во время использования на борту судна, транспортировки и хранении. Во включенном состоянии зонда светодиод горит постоянно. При записи на карту памяти, светодиод мигает.

Зонд может обеспечиваться энергопитанием от внешних элементов питания (напряжение в диапазоне от 7 до 15 В постоянного тока) посредством кабеля или от щелочных элементов питания с напряжением до 1,5 В постоянного тока.

Зонды гидрологические имеют следующие модификации:

• - CTD48 - онлайн зонд;

• - CTD48M - автономный и онлайн зонд с картой памяти 8 Мб;

• - CTD48Mc - автономный и онлайн зонд с выводом расчетных физических величин с картой памяти 128 Мб.

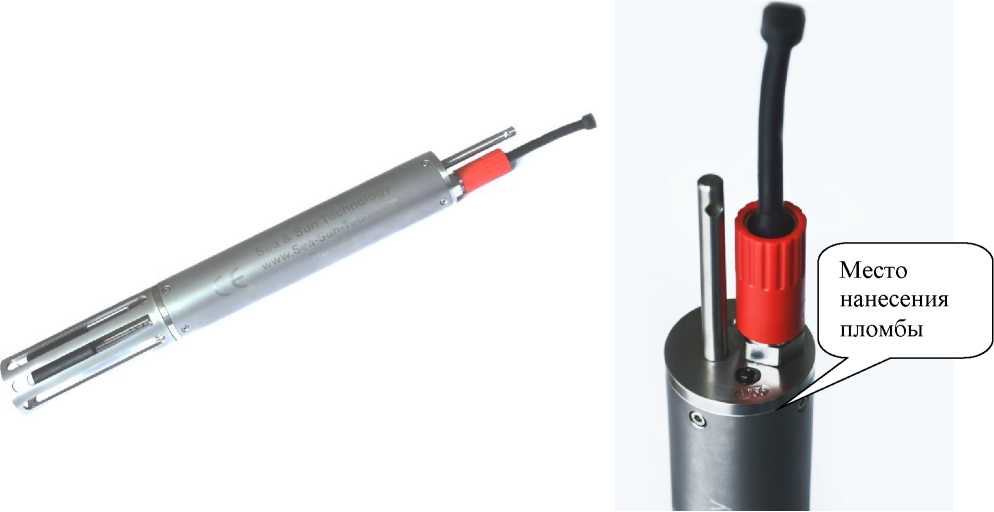

Общий вид зондов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.

Рисунок 1 - Общий вид зонда гидрологического         Рисунок 2 - Схема пломбировки

от несанкционированного доступа

Зонды имеют встроенное программное обеспечение, разработанное для выполнения измерений, хранения (при наличии карты памяти) и передачи результатов измерений на ПК, и автономное программное обеспечение, предназначенное для отображения и хранения результатов измерений на ПК.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов

учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Метрологические и технические характеристики:

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульном листе Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП-209-045-2017 (с Изменением 1) «ГСИ. Зонды гидрологические модификаций CTD 48, CTD 48M, CTD 48Мс. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21.06.2020 г.

Основные средства поверки:

Государственный первичный эталон единицы удельной электрической проводимости жидкостей ГЭТ 132-2018 в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771;

Рабочий эталон 2 разряда единицы давления для области избыточного давления в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 29.06.2018 г. № 1339 (манометр грузопоршневой МП-1000, рег. № 52189-16);

Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009, (измеритель температуры многоканальный прецизионный серии МИТ 8, рег. № 19736-11 с термометром сопротивления платиновым эталонным ПТС-10М, рег. № 11804-99);

Стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 2-го разрядов СТ-pH (рег. № 45142-10);

Стандарт-титры СТ-ОВП-01 (рег. № 61364-15);

СО мутности (формазиновая суспензия) ГСО 7271-96;

СО состава искусственной газовой смеси (состава O2 + N2) на основе инертных и постоянных газов ГСО 10531-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.120-2014 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений pH

Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Министерства природных ресурсов и экологии Российской Федерации № 425 от 7 декабря 2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

Техническая документация фирмы Sea & Sun Technology GmbH, Германия.

Фирма Sea & Sun Technology GmbH, Германия

Адрес: ArndtstraBe 9, 24610 Trappenkamp, Germany

Телефон: +494323910913

Факс: +494323910915

Web-сайт: www.sea-sun-tech.com

E-mail: email@sea-sun-tech.com

Общество с ограниченной ответственностью «ИТЕРА» (ООО «ИТЕРА»)

Адрес: 119 311, г. Москва, ул. Строителей д.6к6-30

ИНН: 7842498140

Телефон: +7(226)332-29-60, +7(921)959-19-57

Web-сайт: www.itera.spb.ru

E-mail: s.shorohov@itera.spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.
