Номер по Госреестру СИ: 85515-22
85515-22 Преобразователи измерительные
(ИП 0304/М3-Н)
Назначение средства измерений:
Преобразователи измерительные ИП 0304/М3-Н (далее по тексту - ИП или преобразователи) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термопреобразователей сопротивления платиновых (ТСП) с индивидуальными статическими характеристиками (ИСХ), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока в унифицированный выходной сигнал постоянного тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым сигналом по протоколу HART.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 6
Внешний вид.
Преобразователи измерительные
Рисунок № 7
Внешний вид.
Преобразователи измерительные
Рисунок № 8
Внешний вид.
Преобразователи измерительные
Рисунок № 9
Внешний вид.
Преобразователи измерительные
Рисунок № 10
Программное обеспечение
В ИП предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО является метрологически значимым, является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО «HARTmanager» не является метрологически значимым и предназначено для конфигурирования и получения данных измерений в процессе эксплуатации преобразователей. Конфигурирование включает установку параметров связи преобразователей с персональным компьютером. Данное ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
IP0304M3H ver20.hex |
Номер версии (идентификационный номер) ПО, не ниже |
12.000(*) |
Цифровой идентификатор ПО |
отсутствует |
Примечание: ( ) - первые две цифры (до разделителя «.») являются неизменными. |
Знак утверждения типа
Знак утверждения типананосится на боковую панель приборов термотрансферным способом и (или) на Руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 3.2 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ИП 0304/М3-НГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 30 декабря 2019г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
НКГЖ.411531.008ТУ Преобразователи измерительные ИП 0304/М3-Н. Технические условия.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1
Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г.Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46.
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на измерении и преобразовании сигналов от первичных термопреобразователей и потенциометрических устройств в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым частотно-модулированным сигналом HART-протокола. Сигнал с подключенного термопреобразователя поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИП частотного модулятора, может накладываться сигнал HART-протокола.
Преобразователи являются микропроцессорными переконфигурируемыми потребителем приборами. Конфигурация преобразователей и чтение измеренных значений осуществляется с помощью внешнего программного обеспечения (ПО) посредством HART-протокола. Преобразователи поддерживают рекомендации NAMUR для унифицированного выходного сигнала постоянного тока от 4 до 20 мА.
Преобразователи имеют следующие модификации: ИП 0304/М3-Н-044, ИП 0304/М3-Н-D44-H, ИП 0304/М3-Н-057, ИП 0304/М3-Н-057-И, ИП 0304/М3-Н-БШ, ИП 0304/М3-Н-ЕМ^ ИП 0304/М3-Н-ВР12, ИП 0304/М3-Н-ВР12-И, ИП 0304/М3-Н-АГ18, ИП 0304/М3-Н-ХБА0, ИП 0304/М3-Н-ХБАО-И, ИП 0304/М3-Н-ХП8И, ИП 0304/М3-Н-ХБ8Н-И. Модификации ИП отличаются друг от друга по конструктивному исполнению и по техническим характеристикам.
В зависимости от конструктивного исполнения ИП могут быть установлены в полевой корпус или на рейку стандарта DIN.
Модификации ИП 0304A13-II-DIN и ИП 0304/М3-Н-EMG представляют собой конструкцию прямоугольной формы для крепления на рейку DIN, а модели ИП 0304/М3-Н-044, ИП 0304/М3-Н-D44-H, ИП 0304/М3-Н-057, ИП 0304/М3-Н-057-И представляют собой конструкцию круглой формы, с расположенными на них клеммами для подключения источника питания, цепи выходного сигнала постоянного тока от 4 до 20 мА и входных цепей.
Модификации ИП 0304/М3-Н-АГ18, ИП 0304/М3-Н-ВР12-И, ИП 0304/М3-Н-ВР12, ИП 0304/M3-H-XDAD-H, ИП 0304/M3-H-XDAD, ИП 0304/M3-H-XDSH-M, ИП 0304/M3-H-XDSH конструктивно выполнены в полевых ударопрочных корпусах.
Модификации ИП 0304/M3-H-D44, ИП 0304/M3-H-D57, ИП 0304/М3-Н-044-И, ИП 0304/М3-Н-О57-И имеют разъем для подключения светодиодного индикатора, позволяющего отображать информацию об измеряемой величине.
Модификации ИП 0304/М3-Н-ВР12-И, ИП 0304/М3-Н-АГ18, ИП 0304/М3-Н-XDAD-И, ИП 0304/М3-Н-XDSH-И поддерживают возможность получения информации об измеряемой величине в виде цифровой индикации на встроенном светодиодном индикаторе.
Модификации преобразователей измерительных ИП 0304/М3-Н имеют исполнения:
-
- общепромышленное;
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ex): ИП 0304Ех/М3-НО44, ИП 0304Ех/М3-Н^44-И, ИП 0304Ех/М3-НО57, ИП 0304Ех/М3-НО57-И, ИП 0304Ех/М3-НОШ, ИП 0304Ех/М3-Н-ЕМ^ ИП 0304Ех/М3-Н-ВР12, ИП 0304Ех/М3-Н-ВР12-И, ИП 0304Ех/М3-Н-АГ18, ИП 0304E^3-K-XDAD, ИП 0304Ex/М3-Н-XDAD-И, ИП 0304ЕхТМ3-Н^8Н, ИП 0304Ex/М3-Н-XDSH-И);
-
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd): ИП 0304Ехё/М3-Н-ВР12, ИП 0304Ехё/М3-Н-ВР12-И, ИП 0304Ехд/М3-Н-АГ18, ИП 0304Ехё/М3-Н-XDAD, ИП 0304Exd/М3-Н-XDAD-И, ИП 0304Ехб/М3-Н^8Н ИП 0304Ехд/М3-Н^8Н-И).

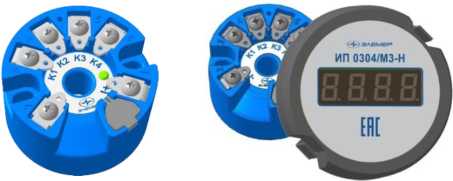

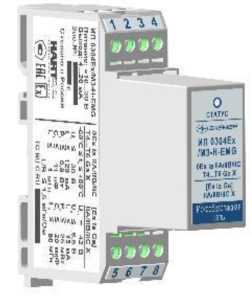

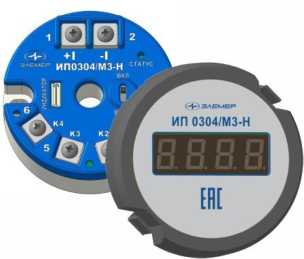

Фотографии общего вида модификаций преобразователей представлены на рисунке 1.
Заводской номер ИП приводится на маркировочной наклейке, прикрепляемой к корпусу преобразователей. Конструкция ИП не позволяет нанести знак поверки на средство измерений.
ИП 0304/М3-Н-О44 ИП 0304/М3-Н-О44-И
ИП 0304/М3-НВ57
ИП 0304/М3-НО57-И
ИП 0304/M3-H-DIN
ИП 0304/М3-Н-ВР12-И
ИП 0304/M3-H-EMG
ИП 0304/М3-Н-АГ18
ИП 0304/M3-H-BP12
ИП 0304/M3-H-XDAD-H
ИП 0304/M3-H-XDSH
ИП 0304/M3-H-XDAD
ИП 0304/M3-H-XDSH-H

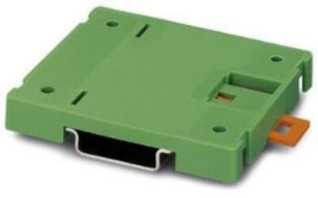

Планка «EM-MP 45N» для крепления ИП 0304/M3-H-DIN, ИП 0304/M3-H-EMG на DIN-рейку 35 мм
Рисунок 1 - Общий вид преобразователей измерительных ИП 0304/M3-H.

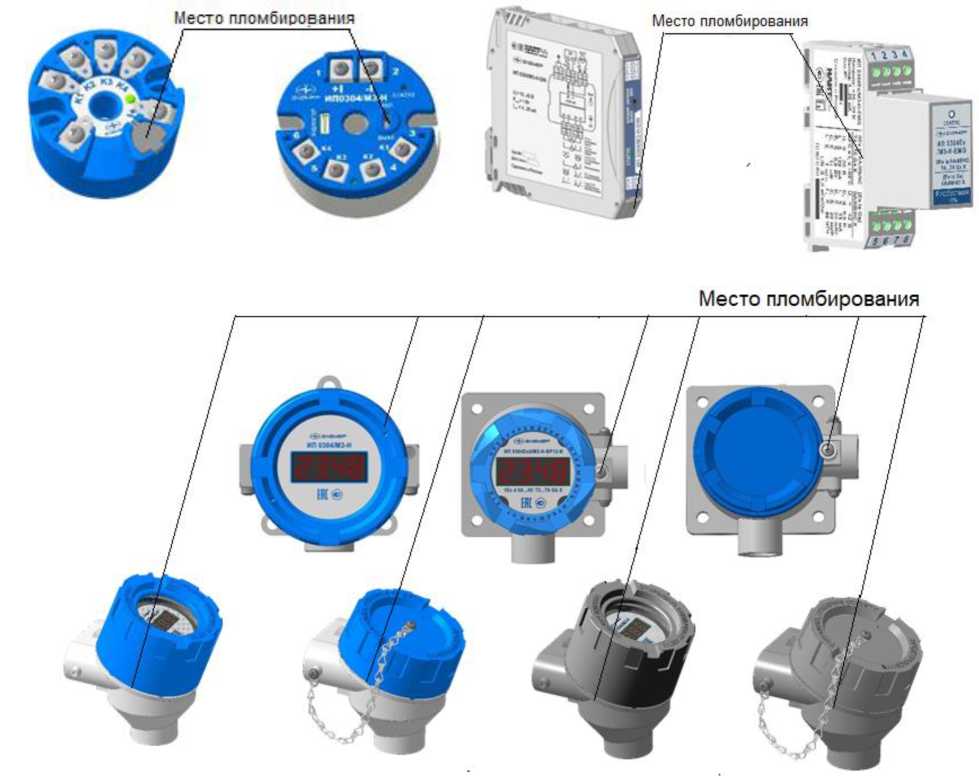

Пломбирование преобразователей осуществляется при помощи пломбы или наклейки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
аблица 7 - Комплектность ИП
Наименование |
Обозначение |
Кол-во |
Примечание |
Преобразователь измерительный |
ИП-0304/М3-Н |
1 шт. |
Исполнение в соответствии с заказом |
Комплект программного обеспечения |
- |
1 шт. |
В соответствии с заказом |
Комплект принадлежностей |
- |
1 компл. |
В соответствии с заказом |
Руководство по эксплуатации |
НКГЖ.411531.008 РЭ |
1 экз. |
- |
Паспорт |
НКГЖ.411531.008-ХХПС |
1 экз. |
- |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Тип НСХ, диапазоны измерений ИП, пределы основной абсолютной погрешности цифрового сигнала по протоколу HART для индекса заказа А, В, С |
таблица 3 |
Тип НСХ, ИСХ, диапазоны измерений, пределы допускаемой основной погрешности для индекса заказа А0 |
таблица 4 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур ИП |
таблица 5 |
Пределы допускаемой дополнительной погрешности ИП для конфигурации с ТП и компенсатором температуры холодного спая (КХС), вызванной изменением температуры их свободных концов от нормальной (20±5) °С до любой температуры в пределах рабочих температур, °С:
|
±0,5 ±1 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Метрологические характеристики ИП для индекса заказа А, В, С
Тип НСХ (1) (входного сигнала) |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART | ||||||
индекс заказа (код класса точности) | ||||||||
А |
В |
С | ||||||
АоснИ, AоснU |
Аоап |
АоснИ, Аосни |
АосН |
АоснИ, Аосни |
АосН | |||
50М |
от -180 до +200 ОС |
от 10,26 до 92,80 Ом |
±0,03 Ом |
±0,15 °С |
±0,06 Ом |
±0,30 °С |
±0,12 Ом |
±0,6 °С |
100М |
от -180 до +200 ос |
от 20,53 до 185,60 Ом |
±0,03 Ом |
±0,10 °С |
±0,06 Ом |
±0,20 °С |
±0,12 Ом |
±0,3 °С |
50П |
от -200 до +850 ос |
от 8,62 до 197,58 Ом |
±0,03 Ом |
±0,20 °С |
±0,06 Ом |
±0,40 °С |
±0,12 Ом |
±0,7 °С |
100П |
от -200 до +850 ос |
от 17,24 до 395,16 Ом |
±0,03 Ом |
±0,10 °С |
±0,06 Ом |
±0,20 °С |
±0,12 Ом |
±0,4 °С |
Pt100 |
от -200 до +850 ос |
от 18,52 до 390,48 Ом |
±0,03 Ом |
±0,10 °С |
±0,06 Ом |
±0,20 °С |
±0,12 Ом |
±0,4 °С |
Pt500(2) |
от -200 до +850 ос |
от 92,60 до 1952,41 Ом |
±0,20 Ом |
±0,10 °С |
±0,40 Ом |
±0,20 °С |
- |
- |
Pt1000(2) |
от -200 до +850 ос |
от 185,20 до 3904,81 Ом |
±0,20 Ом |
±0,05 °С |
±0,40 Ом |
±0,10 °С |
- |
- |
100Н |
от -60 до +180 ос |
от 69,45 до 223,21 Ом |
±0,03 Ом |
±0,05 °С |
±0,06 Ом |
±0,10 °С |
±0,12 Ом |
±0,2 °С |
1000Н(2) |
от -60 до +180 ос |
от 694,54 до 2232,06 Ом |
±0,20 Ом |
±0,05 °С |
±0,40 Ом |
±0,10 °С |
- |
- |
ТПП (R) |
от -50 до +1768 ос |
от -0,226 до 21,101 мВ |
±0,007 мВ |
±0,60 °С |
±0,02 мВ |
±1,7 °С |
±0,04 мВ |
±3,4 °С |
ТПП (S) |
от -50 до +1768 ос |
от -0,236 до 18,693 мВ |
±0,007 мВ |
±0,70 °С |
±0,02 мВ |
±2,0 °С |
±0,04 мВ |
±4,0 °С |
ТПР (B) |
от +250 до +1820 ос |
от 0,291 до 13,820 мВ |
±0,007 мВ |
±0,80 °С |
±0,02 мВ |
±2,5 °С |
±0,04 мВ |
±4,7 °С |
ТЖК (J) |
от -210 до +1200 ОС |
от -8,095 до 69,553 мВ |
±0,01 мВ |
±0,20 °С |
±0,02 мВ |
±0,4 °С |
±0,04 мВ |
±0,8 °С |
ТМК (T) |
от -200 до +400 ос |
от -5,603 до 20,872 мВ |
±0,007 мВ |
±0,20 °С |
±0,02 мВ |
±0,5 °С |
±0,04 мВ |
±0,9 °С |
ТХКн (E) |
от -200 до +1000 ОС |
от -8,825 до 76,373 мВ |
±0,01 мВ |
±0,15 °С |
±0,02 мВ |
±0,3 °С |
±0,04 мВ |
±0,6 °С |
ТХА (К) |
от -200 до +1372 ОС |
от -5,891 до 54,886 мВ |
±0,01 мВ |
±0,30 °С |
±0,02 мВ |
±0,6 °С |
±0,04 мВ |
±1,0 °С |
ТНН (N) |
от -200 до +1300 ОС |
от -3,990 до 47,513 мВ |
±0,01 мВ |
±0,30 °С |
±0,02 мВ |
±0,6 °С |
±0,04 мВ |
±1,2 °С |
ТВР (А-1) |
от 0 до +2500 ос |
от 0,00 до 33,64 мВ |
±0,01 мВ |
±1,00 °С |
±0,02 мВ |
±2,0 °С |
±0,04 мВ |
±3,0 °С |
ТХК (L) |
от -200 до +800 ос |
от -9,488 до 66,466 мВ |
±0,01 мВ |
±0,15 °С |
±0,02 мВ |
±0,3 °С |
±0,04 мВ |
±0,6 °С |
от -100 до 100 мВ |
от -100 до 100 мВ |
- |
±0,02 мВ |
- |
±0,04 мВ |
- |
±0,08 мВ |
- |
от -1000 до 1000 мВ(2) |
от -1000 до 1000 мВ |
- |
±0,16 мВ |
- |
±0,32 мВ |
- |
±0,64 мВ |
- |
от 0 400 Ом |
от 0 до 400 Ом |
- |
±0,03 Ом |
- |
±0,06 Ом |
- |
±0,12 Ом |
- |
от 0 до 4000 Ом(2) |
от 0 до 4000 Ом |
- |
±0,20 Ом |
- |
±0,40 Ом |
- |
±0,8 Ом |
- |
от 0,1 до 10 кОм(3) |
от 0 до 100 % |
- |
±0,02 % (Аоснн) |
- |
±0,04 % (Аоснн) |
- |
±0,08 % (Аоснн) |
- |
Примечания:
-
1) (1) Типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для ТС и ГОСТ Р 8.585-2001 (МЭК 60584-1) для ТП.
-
2) (2)По отдельному заказу.
-
3) (3)Вход для потенциометрических устройств с номинальным сопротивлением от 0,1 до 10 кОм.
-
4) Пределы допускаемой основной абсолютной погрешности измерений температуры относительно ИСХ в виде полинома Каллендара-Ван Дюзена определяют по формуле
At = ±^, (1)
где ARt - пределы допускаемой основной абсолютной погрешности измерения сопротивления;
Rt - сопротивление ТС при температуре t;
- коэффициент чувствительности (чувствительность) ТС, определяемый по интерполяционным уравнениям п. 5.2 ГОСТ 6651-2009 (рассчитываемый для значения температуры t по уравнениям, приведенным в приложении Б ГОСТ 6651-2009) или зависимостям сопротивление - температура.
-
5) Пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя (Досн1):
±0,006 мА - для индекса заказа А;
±0,008 мА - для индекса заказа В;
±0,012 мА - для индекса заказа C.
-
6) Пределы допускаемой основной абсолютной погрешности измерений для ТС указаны для 4-х проводной схемы подключения.
Для индексов заказа А и B дополнительная погрешность измерений сопротивления для диапазона измерений от 0 до 400 Ом, измерений сигналов ТС с НСХ Pt100, 50П, 100П, 50М, 100М, 100Н при подключении ТС по 3-х и 2-х проводной схемам не превышает 0,5 предела допускаемой основной погрешности.
-
7) Пределы допускаемой основной приведенной погрешности аналогового выхода ys (для типов НСХ ТС и ТП и входных сигналов в виде напряжения и сопротивления) рассчитывают по формулам (1), (2) и/или (3):
(2)
(3)
-
8) Пределы допускаемой основной приведенной погрешности аналогового выхода ys2 (для типа входного сигнала в виде отношения сопротивлений потенциометрического датчика) рассчитывают по формуле где Ао^ - пределы допускаемой основной погрешности измерений сопротивления, Ом;
(4)
YY2 = ± (А осн H/100 +
Аосн1 /(Jmax Imin)) • 100 %,
Аосни - пределы допускаемой основной погрешности измерений т.э.д.с. или напряжения, мВ;
Аосн1 - пределы допускаемой основной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя, мА; Аосн - пределы допускаемой основной погрешности цифрового сигнала по протоколу HART, °С;
Аоснн - пределы допускаемой основной погрешности цифрового сигнала по протоколу HART;
(Rmax - Rmin) - диапазон измерений, Ом;
(Umax - Umin) - диапазон измерений, мВ;
(tmax - tmin ) - диапазон измерений, °С;
(Imax - Imin) - диапазон выходного аналогового сигнала постоянного тока (16 мА).
Таблица 4 - Метрологические характеристики ИП для индекса заказа А0
Тип НСХ (1) (входного сигнала) или ИСХ |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||||
цифрового сигнала по протоколу HART |
аналогового сигнала постоянного тока цифро-аналогового преобразователя (Доснт): | |||||
АоснК, Ом |
Аос-llt, °С |
Ацап, мА |
Ацап, % (от интервала измерений) | |||
100П |
от -200 до +850 ОС |
от 17,24 до 395,16 Ом |
±0,01 |
±0,03 |
±0,004 |
±0,03 |
Pt100 |
от 18,52 до 390,48 Ом | |||||
КВД(2) |
от 0 до 400 Ом | |||||
Примечания:
^t = ±W, (1) dt где ARt - пределы допускаемой основной абсолютной погрешности измерения сопротивления; Rt - сопротивление ТС при температуре t; - коэффициент чувствительности (чувствительность) ТС, определяемый по интерполяционным уравнениям п. 5.2 ГОСТ 6651-2009 (рассчитываемый для значения температуры t по уравнениям, приведенным в приложении Б ГОСТ 6651-2009) или зависимостям сопротивление - температура. |
Таблица 5 - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды
Индекс заказа |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур ИП | ||
цифрового сигнала HART |
ЦАП | ||
мкА/10 °С |
% (от интервала измерений)/10 °С | ||
А0 |
±(0,002 оС)/10 оС |
±1,6 |
±0,01 |
А, В, С |
0ДАосн1/10 °С |
0,5-Ацап |
0,5-Ацап |
Примечание: Пределы допускаемой дополнительной погрешности преобразователей от изменения температуры окружающей среды равны сумме погрешностей цифрового сигнала и ЦАП |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания - номинальное значение напряжение постоянного тока, В |
24; 36 |
Потребляемая мощность, Вт, не более |
0,8 (при напряжении питания 36 В) 0,6 (при напряжении питания 24 В) |
Выходные сигналы:
|
от 4 до 20 HART |
Габаритные размеры, мм, не более - для ИП 0304/M3-H-D44, ИП 0304/M3-H-D44-H - высота |
24 |
- диаметр |
44 |
- для индикатора | |
- высота |
17 |
Наименование характеристики |
Значение |
- диаметр |
64 |
- для ИП 0304/M3-H-D57, ИП 0304/M3-H-D57-H - высота |
25 |
- диаметр |
57 |
- для индикатора | |
- высота |
17 |
- диаметр |
64 |
- для ИП 0304A13-II-DIN для монтажа на DIN рейку | |
- длина |
113,6 |
- ширина |
12,6 |
- высота |
99 |
- для ИП 0304/М3-H-EMG | |
- длина |
80,5 |
- ширина |
22,5 |
- высота |
75 |
- для ИП 0304/М3-Н-ВР12 | |
- длина |
116 |
- ширина |
63 |
- высота |
116 |
- для ИП 0304/М3-Н-ВР12-И | |
- длина |
116 |
- ширина |
70 |
- высота |
116 |
-для ИП0304/М3-Н-АГ18 | |
- длина |
124 |
- ширина |
93 |
- высота |
122 |
- для ИП 0304/М3-H-XDAD, ИП 0304 /МЭ-Н-XDSH | |
- высота |
114,7 |
- диаметр |
90 |
- для ИП 0304/М3-H-XDAD-И, ИП 0304 ^-frXDSH-n | |
- высота |
135,7 |
- диаметр |
90 |
Масса, в зависимости от исполнения, кг |
от 0,045 до 1,0 |
Условия эксплуатации:
|
от -25 до +70, от -40 до +70 от -60 до +70 от -60 до +80 95 от 84,0 до 106,7 |
Маркировка взрывозащиты: - для ИП 0304Ех/М3-Н |
0Ех ia IIA T6 Ga X, 0Ех ia IIB T6 Ga X, 0Ех ia IIC T6 Ga X, 0Ех ia IIA T5 Ga X, 0Ех ia IIB T5 Ga X, 0Ех ia IIC T5 Ga X, 0Ех ia IIA T4 Ga X, 0Ех ia IIB T4 Ga X, 0Ех ia IIC T4 Ga X, 0Ех ia IIA T3 Ga X, |
Наименование характеристики |
Значение |
0Ех ia ПВ T3 Ga X, 0Ех ia IIC T3 Ga X, 1Ех ib ПА Т6 Gb Х, 1Ех ib ПВ Т6 Gb Х, 1Ех ib ПА Т5 Gb Х, 1Ех ib ПВ Т5 Gb Х, 1Ех ib ПА Т4 Gb Х, 1Ех ib ПВ Т4 Gb Х, 1Ех ib ПА Т3 Gb Х, 1Ех ib ПВ Т3 Gb Х, [Ех ia Ga] ПА X, [Ех ia Ga] ПВ X, [Ех ia Ga] ПС X | |
- для ИП 0304Ехd/М3-Н |
1Ех db ПА Т6 Gb Х, 1Ех db 11В Т6 Gb Х, 1Ех db ПС Т6 Gb Х, 1Ех db ПА Т5 Gb Х, 1Ех db 11В Т5 Gb Х, 1Ех db ПС Т5 Gb Х, 1Ех db ПА Т4 Gb Х, 1Ех db 11В Т4 Gb Х, 1Ех db ПС Т4 Gb Х, 1Ех db ПА Т3 Gb Х, 1Ех db 11В Т3 Gb Х, 1Ех db ПС Т3 Gb Х |
Средняя наработка на отказ, ч, не менее |
120000 |
Средний срок службы, лет, не менее |
15 |
