Наименование

Обозначение

Количество

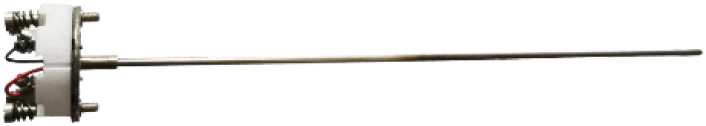

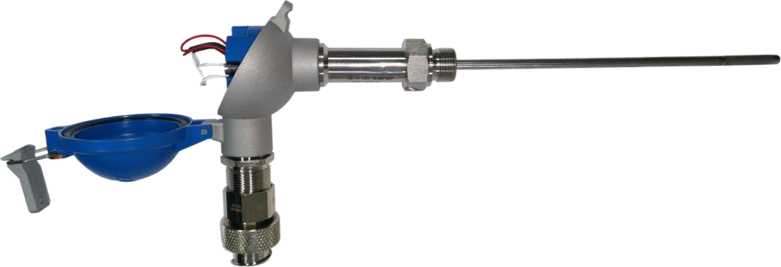

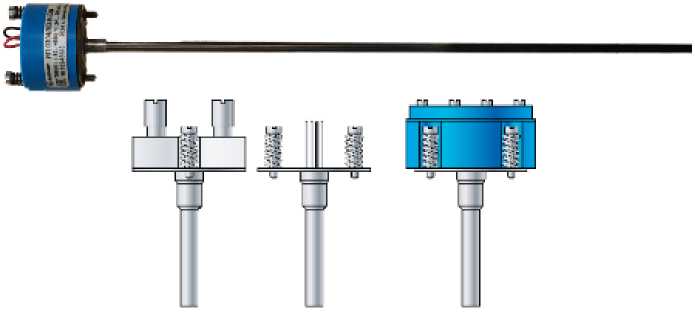

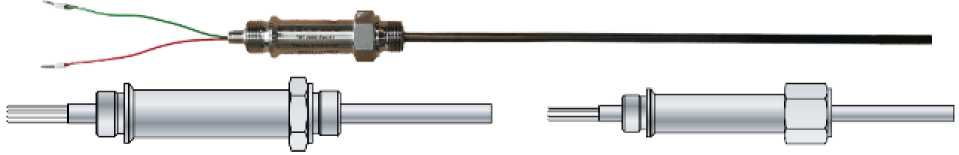

Вставка термочувствительная для преобразователей термоэлектрических

ТВТ 2001 (НКГЖ.408711.141)

или

ТВТ 2002 (НКГЖ.408711.140)

1 шт.

Руководство по эксплуатации

НКГЖ.408711.140РЭ

1 экз. (на партию)

Паспорт

НКГЖ.408711.140ПС

1 экз.

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н

Приведены в таблице 3

Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М1-Н

Приведены в таблице 5

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н, ИП 0304/М1-Н, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С, °С

0,5 •Лип

Примечание - * Пределы допускаемой основной абсолютной погрешности измерений температуры Лип приведены в таблице 4 для ИП 0304/М3-Н; в таблице 6 для ИП 0304/М1-Н

Тип ТП (условное обозначение НСХ преобразования)

Класс допуска по ГОСТ Р 8.5852001

Пределы допускаемых отклонений ТЭДС от НСХ Лпп, °С

Диапазон измерений

_*

температуры, °С

ТХА (К)

1

±1,5

±0,004 • t

от -40 до +375 включ.; св. +375 до +1000

2

±2,5 ±0,0075 • t

от -40 до +333 включ.; св. +333 до +1200 (1300)

3

±0,015 • |t|

±2,5

от -196 до -167 включ.; св. -167 до +40

ТНН (N)

1

±1,5

±0,004 • t

от -40 до +375 включ.; св. +375 до +1000

2

±2,5 ±0,0075 • t

от -40 до +333 включ.; св. +333 до +1200 (1300)

3

±0,015 • |t|

±2,5

от -196 до -167 включ.; св. -167 до +40

ТЖК (J)

1

±1,5 ±0,004^ t

от -40 до +375 включ.; св. +375 до +750

2

±2,5 ±0,0075^ t

от -40 до +333 включ.; св. +333 до +750 (900)

ТМК (Т)

1

±0,5

±0,004 • t

от -40 до +125 включ.; св. +125 до +350

2

±1,0

±0,0075 • t

от -40 до +133 включ.; св. +133 до +350 (+400)

Тип ТП (условное обозначение НСХ преобразования)

Класс допуска по ГОСТ Р 8.5852001

Пределы допускаемых отклонений ТЭДС от НСХ Лпп, °С

Диапазон измерений

_* температуры, °С

3

±0,015 • |t|

±1,0

от -196 до -67 включ.; св. -67 до +40

ТПП (R)

ТПП (s)

1

±1,0

±(1,0+0,003 • It - 11001)

от 0 до +1100 включ.; св.+ 1100 до +1600

2

±1,5 ±0,0025 • t

от 0 до +600 включ.; св. +600 до +1600

ТПР (В)

2

±0,0025 • t

св.+ 600 до +1700 включ.;

3

±4,0

±0,005 • t

от +600 до +800 включ.; св. +800 до +1700

Диапазон измерений температуры, °С

Тип ТП (условное обозначение НСХ преобразования)

Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н, °С

Код при заказе

А0

А

В

С*

от -60 до +600

ТХА (K)

—

—

±(2,2+0,00075^ Tn)

Ло**

от -60 до +1300

ТХА (к)

—

—

±(3,5+0,00075^Tn)

от -50 до +650

ТНН (N)

±(0,5+0,0006^Tn)

—

—

от -50 до +1100

ТНН (N)

±(1,0+0,001- Tn)

±(1,5+0,00075-Tn)

±(3,3+0,00075^Tn)

от -50 до +600

ТЖК (J)

—

±(0,8+0,00075^Tn)

±(2,2+0,00075^ Tn)

от -50 до +750

ТЖК (J)

—

±(1,1+0,00075-Tn)

±(3,0+0,00075^Tn)

от -50 до +400

ТМК (Т)

—

±(0,8+0,00075^Tn)

±(2,2+0,00075^ Tn)

от 0 до +1700

ТПП (S)

—

±(2,5+0,00075^Tn)

±(6,0+0,00075^ Tn)

от +300 до +1800

ТПР (в)

—

±(3,0+0,00075^Tn)

±(6,5+0,00075^Tn)

Диапазон измерений температуры, °С

Тип ТП (условное обозначение НСХ преобразования)

Пределы допускаемой основной абсолютной погрешности измерений температуры ИП 0304/М3-Н Лип, °С

Индекс заказа (код класса точности)

А

В

от -200 до +1372

ТХА (К)

±(0,3+0,00038^Tn)

±(0,6+0,0005^Tn)

от -200 до +1300

ТНН (N)

±(0,3+0,00038^Tn)

±(0,6+0,0005^Tn)

от -210 до +1200

ТЖК (J)

±(0,2+0,00038 •Tn)

±(0,4+0,0005^Tn)

от -200 до +400

ТМК (Т)

±(0,2+0,00038^Tn)

±(0,5+0,0005^Tn)

от -50 до +1768

ТПП (s)

±(0,7+0,00038 •Tn)

±(2,0+0,0005^Tn)

от +250 до +1820

ТПР (В)

±(0,8+0,00038 •Tn)

±(2,5+0,0005^Tn)

Диапазон измерений температуры, °С

Тип ТП (условное обозначение НСХ преобразования)

Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М1-Н, °С

Код при заказе

А

В

С*

от -60 до +600

ТХА (K)

—

±(2,2+0,00075^Tn)

Ло**

от -60 до +1300

ТХА (к)

—

±(3,5+0,00075^Tn)

от -50 до +1100

ТНН (N)

±(1,5+0,00075-Tn)

±(3,3+0,00075^Tn)

от -50 до +600

ТЖК (j)

±(0,8+0,00075^Tn)

±(2,2+0,00075^Tn)

от -50 до +750

ТЖК (J)

±(1,1+0,00075-Tn)

±(3,0+0,00075^Tn)

от 0 до +1700

ТПП (S)

±(2,5+0,00075^Tn)

±(6,0+0,00075^Tn)

от +300 до +1800

ТПР (в)

±(3,0+0,00075^Tn)

±(6,5+0,00075^Tn)

Диапазон измерений температуры, °С

Тип ТП (условное обозначение НСХ преобразования)

Пределы допускаемой основной абсолютной погрешности измерений температуры ИП 0304/М1-Н Лип, °С

Индекс заказа (код класса точности)

А

Б

от -50 до +1300

ТХА (К)

±(0,75+0,00075xTn)

±(1,5+0,0015xTn)

от -50 до +1300

ТНН (N)

±(0,75+0,00075xTn)

±(1,5+0,0015xTn)

от -50 до +750

ТЖК (J)

±(0,75+0,00075xTn)

±(1,5+0,0015xTn)

от -0 до +1700

ТПП (S)

±(1,5+0,00075xTn)

±(3,0+0,0015xTn)

от +300 до 1800

ТПР (в)

±(1,5+0,00075xTn)

±(3,0+0,0015xTn)

Наименование характеристики

Значение

Длина монтажной и погружаемой части, мм

от 60 до 3150 (в соответствии с ГОСТ 6616-94) свыше 3150 до 100000

(из ряда R40 по ГОСТ 6636-69)

Масса, кг, не более ¹⁾

10

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84,0 до 106,7

Рабочие условия измерений:

• - температура окружающей среды, “С¹^

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -40 до +70 от -6О до +7О от -4О до +85 от -6О до +85

95

от 84,О до 1О6,7

Средняя наработка на отказ, ч, не менее:

- для диапазонов измерений температуры, °C:

• - от -196 до +1100 включ.

• - св. +1100 до +1800

120000

8000

Средний срок службы, лет, не менее:

- для диапазонов измерений температуры, °С:

• - от -196 до +1100 включ.

• - св. +1100 до +1800

15

2

Примечание - ¹⁾ В зависимости от исполнения.
