Принцип действия расходомеров-счетчиков электромагнитных основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.

В состав расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, вторичный преобразователь расхода и блоки коммутации (при раздельном исполнении).

Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.

Вторичный преобразователь расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход жидкости, объем жидкости в потоке и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или частотный, или импульсный, или в релейный сигнал. Вторичный преобразователь расхода может быть укомплектован индикатором и клавиатурой.

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 могут измерять объем жидкости в потоке и объемный расход жидкости в прямом и обратном направлениях потока жидкости.

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с вторичным преобразователем расхода в единую конструкцию и раздельное, когда вторичный преобразователь расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении вторичный преобразователь расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.

Расходомеры-счетчики   электромагнитные   ЭЛЕМЕР-РЭМ-2   выпускаются

в различных исполнениях, которые отличаются:

• - областью применения;

• - материалом футеровки и электродов;

• - типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);

• - вариантами вторичных преобразователей расхода (исполнения ВПР-01МВ, ВПР-02Н и ВПР-03МВ), отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации;

• - метрологическими характеристиками (индексы исполнения А015, A02, А05, В02, B05, В1, С05, C1, С2, D05, D1, D2).

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 в зависимости от области применения имеют исполнения:

• - общепромышленное;

• - взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (E\d).

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют различные виды комплектации - ППД, 100, 420, 420П, 485. Виды комплектации определяются применяемыми материалами футеровки и электродов, типами присоединения к трубопроводу, номинальными диаметрами, давлением измеряемой среды, типом вторичного преобразователя расхода. Виды комплектации не влияют на измеряемые характеристики и не изменяют метрологических параметров расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2.

Расходомеры-счетчики     электромагнитные     ЭЛЕМЕР-РЭМ-2

конфигурироваться посредством внешнего компьютера, а также во вторичном преобразователе расхода с использованием меню.

Общий вид   расходомеров-счетчиков

представлен на рисунках 1 - 3.

а)

б)

в)

г)

д)

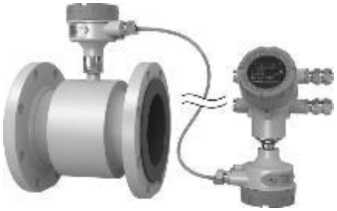

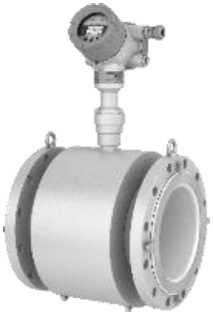

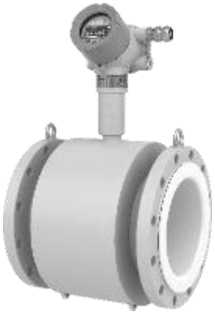

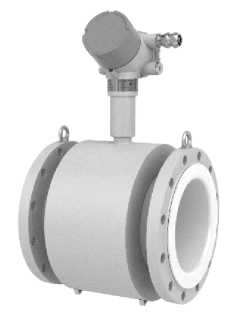

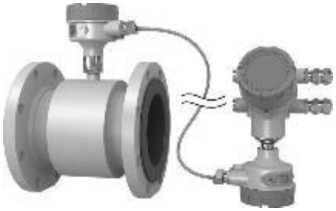

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2:

а) раздельное исполнение без индикации;

б) раздельное исполнение с индикацией;

в) компактное исполнение без индикации;

г), д) компактное исполнение с индикацией.

Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения со вторичным преобразователем расхода исполнения ВПР-02Н

а)

б)

в)

Рисунок 2 - Общий вид вторичных преобразователей расхода (ВПР) и блока коммутации расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2: а) исполнение ВПР-01МВ и блок коммутации;

б) исполнение ВПР-02Н и ВПР-03МВ без индикации;

в) исполнение ВПР-02Н и ВПР-03МВ с индикацией.

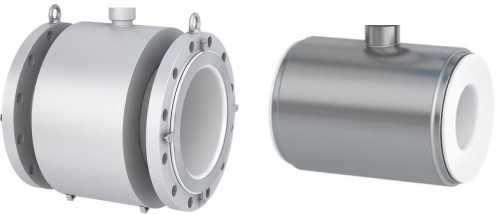

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2

от несанкционированного доступа    расходомеров-счетчиков

электромагнитных ЭЛЕМЕР-РЭМ-2 осуществляется пломбировкой корпуса вторичного преобразователя расхода (ВПР) и (или) блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 представлены на рисунке 4.

б)

а)

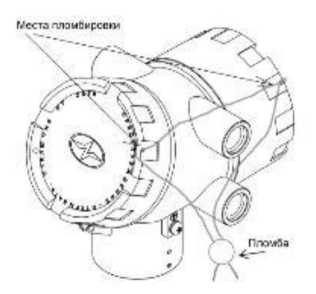

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных

ЭЛЕМЕР-РЭМ-2:

а) для блока коммутации и исполнений вторичного преобразователя расхода ВПР-01МВ; б) для исполнений вторичного преобразователя расхода ВПР-02Н и ВПР-03МВ.

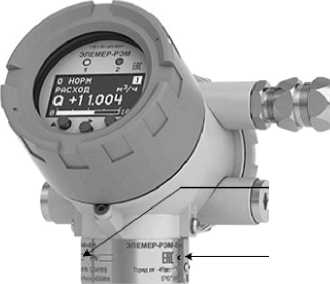

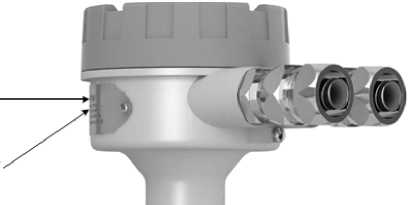

Заводской номер и знак утверждения типа расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 наносятся на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом фотопечати или лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 5.

е

Места нанесения заводского номера

Места нанесения знака утверждения типа

Рисунок 5 - Обозначения мест нанесения знака утверждения типа и заводского номера
