Принцип действия расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.

В состав расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, блок преобразования расхода и блоки коммутации (при раздельном исполнении).

Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.

Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем жидкости и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-прогокола, или в цифровой сигнал интерфейса RS-485 с протоколом обмена ModBus, или в сигналы интерфейса Foundation fieldbus, или частотный, или импульсный, или в релейный сигнал. Блок преобразования расхода может быть укомплектован индикатором и клавиатурой.

Токовый и частотный выходные сигналы расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» используются для передачи объемного расхода жидкости, импульсный выходной сигнал - объема жидкости.

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» измеряют объемный расход и объем жидкости в прямом и обратном направлениях потока жидкости.

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с блоком преобразования расхода в единую конструкцию и раздельное, когда блок преобразования расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении блок преобразования расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» выпускаются в различных исполнениях, которые отличаются:

• - областью применения;

• - материалом футеровки и электродов;

• - типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);

• - вариантами блока преобразования расхода (исполнения БПР-02, БПР-03 и БГ1Р-04, отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации);

• - метрологическими характеристиками (индексы исполнения А02, В05, Cl, D2 и А05).

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» в зависимости от области применения имеют исполнения:

• - общепромышленное;

• - взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);

• - взрывобезопасное с видом взрывозащиты «защита вида «п» (Ехп);

• - атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);

• - взрывобезопасное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (AExd, АЕхп).

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» могут конфигурироваться посредством HART-коммуникатора или внешнего компьютера, а также непосредственно в блоке преобразования расхода с использованием меню.

Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлен на рисунках 1-3.

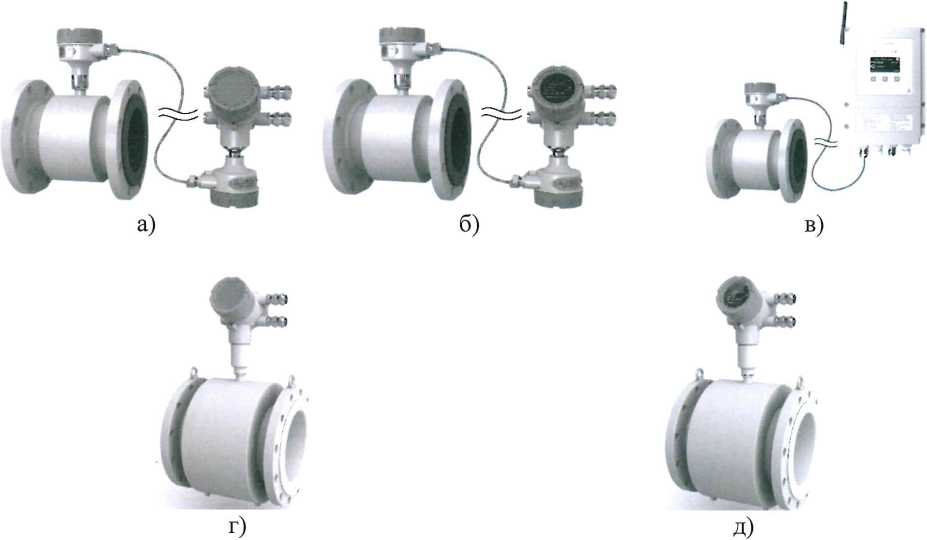

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:

а) раздельное исполнение без индикации;

б) раздельное исполнение с индикацией;

в) раздельное исполнение с индикацией;

г) компактное исполнение без индикации;

д) компактное исполнение с индикацией.

Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения с блоком преобразования расхода исполнения БПР-03 (позиции а),

б), г), д)), БПР-04 (позиция в))

Место нанесения знака поверки

Место нанесения знака поверки

Место нанесения знака поверки

а а

в)                            г)

Рисунок 2 - Общий вид блоков преобразования расхода (БПР) и блока коммутации расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:

а) исполнение БПР-02 с индикацией;

б) исполнение БПР-02 без индикации;

в) исполнение БПР-03 с индикацией;

г) исполнение БПР-03 без индикации;

д) исполнение БПР-04 с индикацией;

е) блок коммутации.

а)

б)

и)

е)

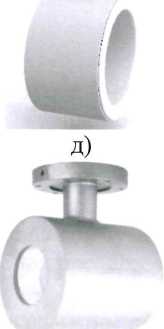

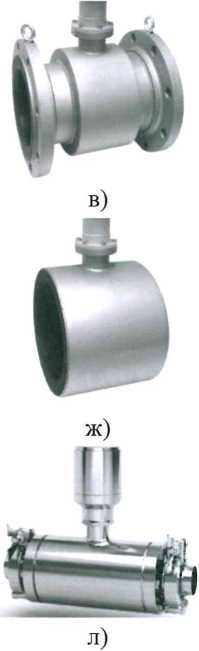

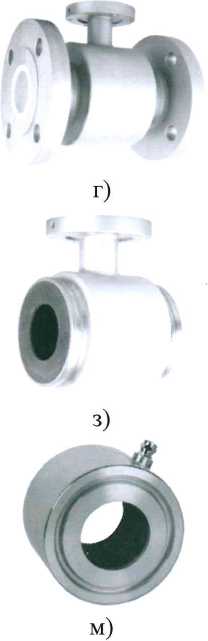

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»

а) - л) для давления измеряемой среды не более 1,6; 2,5; 4 МПа,

м) для давления измеряемой среды не более 1,6; 2,5; 4; 25 МПа.

Защита от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклейки, которые разрушаются при попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлены на рисунке 4.

Места пломбировки

Места пломбировки (наклейка, разрушаемая

Пломба

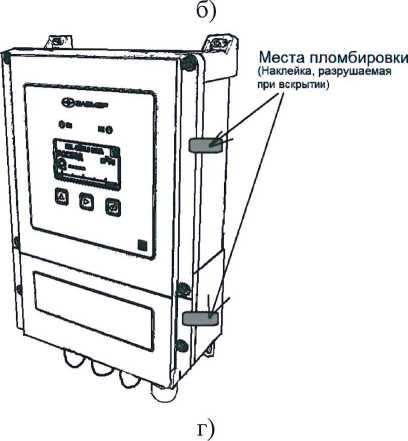

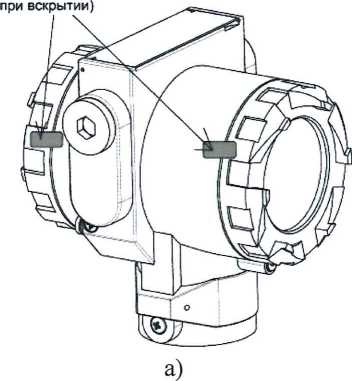

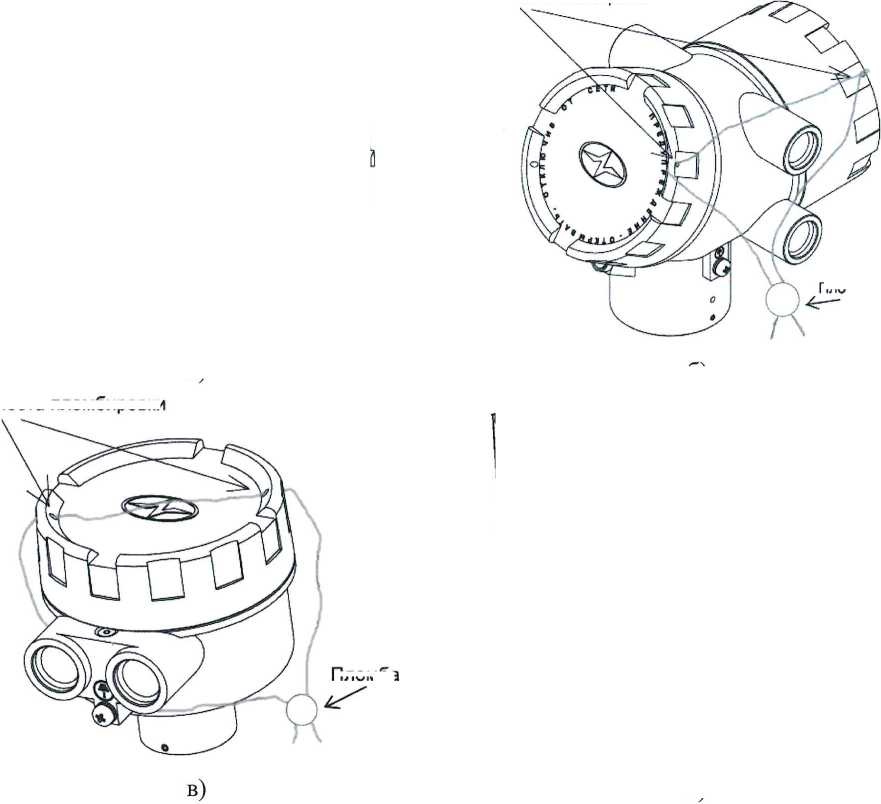

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:

а) блок преобразования расхода (БПР) исполнения БПР-02;

б) блок преобразования расхода (БПР) исполнения БПР-03;

в) блок коммутации;

г) блок преобразования расхода (БПР) исполнения БПР-04.

Места пломбировки

Пломба

Таблица 6 - Комплектность средств измерений

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Зродолжение таблицы 4

Таблица 5 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости
