ИРТ представляют собой многофункциональные микропроцессорные измерительные приборы, функционирующие как в автономном режиме, так и под управлением компьютерной программы через интерфейс RS-232 или RS-485.

Принцип действия ИРТ основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через последовательный интерфейс.

На табло ИРТ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ИРТ.

ИРТ предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5. 0.. .20 или 4...20 мА, с частотными входными сигналами 0.1000 Гц (10000 Гц). с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 100 мВ и сопротивления постоянному току до 320 Ом.

ИРТ для конфигураций с преобразователями встроенными измерительными (ПВИ) преобразовывают сигналы ТС. ТП. преобразователей с унифицированными выходными сигналами. а также с частотными выходными сигналами в унифицированные сигналы силы постоянного тока 0.5. 0.20 или 4.20 мА.

В ИРТ встроены стабилизаторы напряжения [с выходными значениями напряжений (24±0.48) В] для питания внешних устройств.

ИРТ осуществляют функцию сигнализации и автоматического регулирования контролируемых параметров с использованием пропорционально-дифференциального закона (ПИД). пропорционально-дифференциально-дифференциального закона (ПДД) и возможностью вывода управляющего воздействия на любые реле и ПВИ.

ИРТ осуществляют автоматическую настройку ПИД и ПДД-регулирования. что обеспечивает оптимальную настройку системы регулирования непосредственно на объекте.

Зависимость измеряемой величины от входного сигнала ИРТ. а также зависимость выходного сигнала ПВИ от входного может быть линейная. с функцией усреднения (демпфирования). а для конфигураций с входными унифицированными электрическими сигналами также и с функцией извлечения квадратного корня.

ИРТ обеспечивают возможность дополнительной обработки значений измеряемых величин. Зависимость измеряемых величин от входного сигнала может быть представлена в виде следующих математических функций:

• - полиномиальной;

• - кусочно-линейной.

В зависимости от конструктивного исполнения ИРТ имеют модификации. перечисленные в таблице 1.

Таблица 1

П р и м е ч а н и я

1 * - Канал, предназначенный для обработки или повторного отображения параметров, регистрируемых

измерительными каналами .

2  - Знак «-» означает отсутствие конструктивного элемента, знак «+» - его наличие.

ИРТ имеют следующие исполнения:

• - общепромышленное;

• - взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех»;

• - повышенной надежности для эксплуатации на объектах АС и ОЯТЦ с добавлением в их шифре индекса «А».

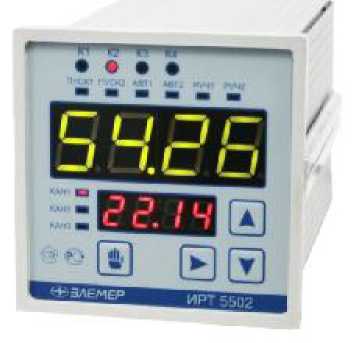

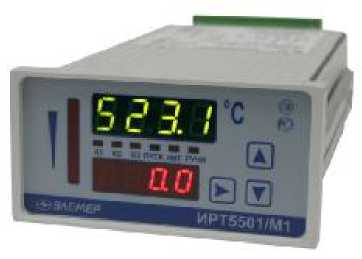

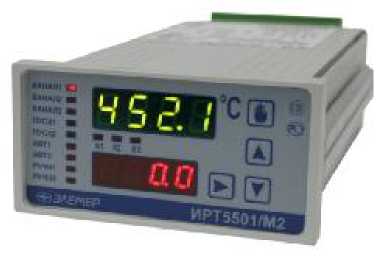

Фотографии общего вида измерителей-регуляторов технологических ИРТ 5500 представлены на рисунке 1.

Рис. 1

Комплектность приведена в таблице 3.

Таблица 3 - Комплектность

Таблица 2 - Основные метрологические характеристики

ной изменением температуры их свободных концов, °С :

Питание ИРТ осуществляется:

- от сети переменного тока частотой, Гц:                               от 40 до 100

и напряжением, В:                                               от 90 до 249

при номинальных значениях - частоты, Гц:

и напряжения, В:

Потребляемая мощность, В^А, не более:

Габаритные размеры, мм, не более:

• - передняя панель ИРТ 5501                                              96 х 48,

ИРТ 5502                                          96 х 96;

• - монтажная глубина

• - вырез в щите для ИРТ 5501                                            88 х 46,

для ИРТ 5502                                            88 х 88.

Масса не более 1 кг.

Средняя наработка на отказ не менее 30000 ч.

Средний срок службы не менее 10 лет.

Рабочие условия эксплуатации:

- диапазон температур окружающего воздуха, °С:         от минус 10 до плюс 50 °С.

Маркировка взрывозащиты ИРТ 5501Ех, ИРТ 5502Ех [Ехia]ПC.
