Номер по Госреестру СИ: 32453-17
32453-17 Блоки питания и преобразования сигналов
(БППС 4090)
Назначение средства измерений:
Блоки питания и преобразования сигналов БППС 4090 (далее по тексту - БППС или приборы) предназначены для измерений и преобразования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления (ТС) или преобразователей термоэлектрических (ТП)), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока, в унифицированные сигналы постоянного тока от 4 до 20, от 0 до 20 или от 0 до 5 мА, а также для питания преобразователей с унифицированным выходным сигналом постоянного тока от 4 до 20 мА.
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 1
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 2
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 3
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 4
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 5
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 6
Внешний вид.
Блоки питания и преобразования сигналов
Рисунок № 7
Программное обеспечение
В БППС предусмотрено внутреннее и внешнее программное обеспечение ( ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль БППС метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно рекомендации по метрологии Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия БППС с компьютером, не оказывает влияния на метрологические характеристики БППС. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации БППС. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии БППС и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
БППС |
БППС |
БППС |
БППС | |
4090/М11 |
4090/М11-11 |
4090/М12-11 |
4090/М2Х | |
Идентификационное наименование ПО |
BPPS4090_ M11_ver2.10. hex |
BPPSM11X X_252ver41 12.hex |
BPPS_M12-11_ver6_23. hex |
IPM399MC МСИС Р1С1 8F8720_V2. |
00.08.hex | ||||
Номер версии |
не ниже |
не ниже |
не ниже |
не ниже |
(идентификационный номер) ПО |
2.10 |
4.12 |
6.23 |
2.00.08 |
Цифровой идентификатор ПО |
по номеру версии |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам питания и преобразования сигналов БППС 4090
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ 4227-069-13282997-06 Блоки питания и преобразования сигналов БППС 4090. Технические условия.
Поверка
Поверкаосуществляется по документу МП 207.1-001-2017 «Блоки питания и преобразования сигналов БППС 4090. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.02.2017 г.
Основные средства поверки:
- Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1 Юридический адрес:
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1 Телефон (факс): (495) 925-51-47 ((499) 710-00-01)
Web-сайт: www.elemer.ru E-mail: elemer@elemer.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г.Москва, ул.Озерная, д.46 Телефон (факс): (495) 437-55-77 ((495) 437-56-66)
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия БППС основан на аналого-цифровом преобразовании (АЦП) параметров входных электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление схемами прибора, осуществляет информационную связь с компьютером и передает код измеряемого сигнала в цифро-аналоговый преобразователь (ЦАП). ЦАП преобразует код измеряемого сигнала в выходной унифицированный сигнал постоянного тока, значения которого (от 4 до 20, от 0 до 20 или от 0 до 5 мА) задает пользователь.
В соответствии с ГОСТ 13384-93 БППС являются:
-
- по числу преобразуемых входных сигналов - двухканальными (БППС 4090/М11), четырехканальными (БППС 4090/М11-44), одноканальными (БППС 4090/М12-11, БППС 4090/М2Х);
-
- по числу выходных сигналов - двухканальными (БППС 4090/М11, БППС 4090/М2Х), четырехканальными (БППС 4090/М11-44), одноканальными (БППС 4090/М12-11) с независимой установкой параметров выходных каналов;
-
- по числу каналов сигнализации (БППС 4090/М2Х) - трехканальными с независимой настройкой каждого канала на срабатывание по любой уставке;
-
- по зависимости выходного сигнала от входного - с линейной зависимостью для входных сигналов от ТС, ТП (БППС 4090/М2Х) или с линейной зависимостью и с функцией извлечения квадратного корня для унифицированного входного сигнала (БППС 4090/М1Х и БППС 4090/М2Х);
-
- по связи между входными цепями, выходными цепями, цепями сетевого питания и корпусом - без гальванической связи.
В БППС 4090/М1Х текущие значения измеряемых величин отображаются на пятиразрядных жидкокристаллических индикаторах, в БППС 4090/М2Х - на четырехразрядных светодиодных (СД) индикаторах. В БППС 4090/М2Х предусмотрена индикация срабатывания уставок с помощью одиночных СД индикаторов. БППС 4090/М1Х предназначены для функционирования в автономном режиме. БППС 4090/М2Х обеспечивает возможность совместной работы с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации БППС производится как с кнопочной клавиатуры, так и с помощью компьютерных программ при подключении к компьютеру посредством программ. БППС осуществляют контроль достоверности входных сигналов.
БППС выпускаются в следующих модификациях - БППС 4090/М11, БППС 4090/М11-44, БППС 4090/М12-11, БППС 4090/М23, БППС 4090/М24 отличающихся конструктивными особенностями и функциональными возможностями.
БППС имеют исполнения: общепромышленное (БППС 4090/М11, БППС 4090/М11-44, БППС 4090/М12-11, БППС 4090/М23, БППС 4090/М24), атомное (повышенной надежности) для эксплуатации на объектах АС и ОЯТЦ (БППС 4090А/М23, БППС 4090А/М24), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (БППС 4090Ех/М11, БППС 4090Ех/М11-44, БППС 4090Ех/М12-11, БППС 4090Ех/М23, БППС 4090Ех/М24).
Фотографии общего вида БППС и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
БППС 4090/М11
БППС 4090/М11-44
БППС 4090/М12-11
БППС 4090/М23, БППС 4090/М24
БППС 4090/М11, БППС 4090/М11-44

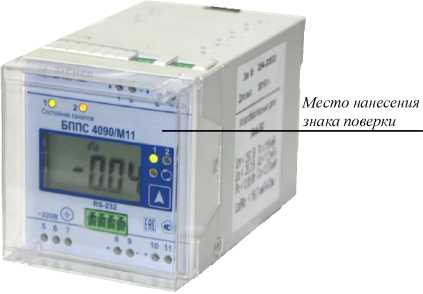

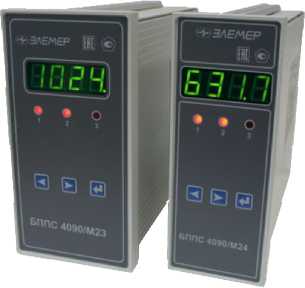

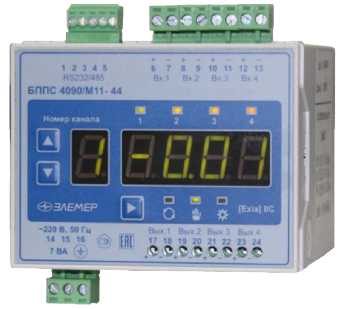

Рисунок 1 - Общий вид блоков питания и преобразования сигналов БППС, обозначение места нанесения знака поверки
место пломбирования (виД снизу)
БППС 4090/М12-11
БППС 4090/М23, БППС 4090/М24

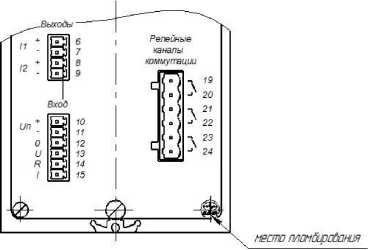

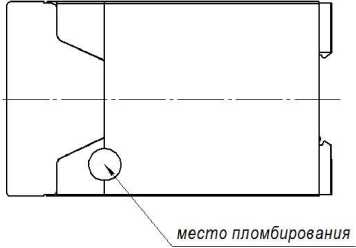

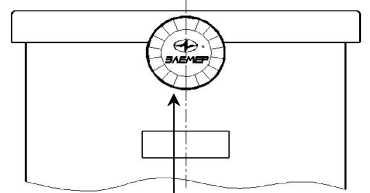

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 5 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Блоки питания и преобразования сигналов БППС 4090/М11 |
НКГЖ.411618.008 |
1 шт . |
Модификация и исполнение в соответствии с заказом |
БППС 4090/М11-44 |
НКГЖ.411618.008-02 |
1 шт . | |
БППС 4090/М12-11 |
НКГЖ.411618.009-05 |
1 шт . | |
БППС 4090/М23 |
НКГЖ.411618.012 |
1 шт . | |
БППС 4090/М24 |
НКГЖ.411618.013 |
1 шт. | |
Комплект инструмента и принадлежностей |
1 компл. | ||
Комплект программного обеспечения |
1 компл. | ||
Кабель интерфейсный для БППС 4090/М11 БППС 4090/М2Х |
1 шт. | ||
Компенсатор для БППС 4090/М2Х |
1 шт. | ||
Руководство по эксплуатации |
НКГЖ.411618.0ХХРЭ |
1 экз. | |
Паспорт |
НКГЖ.411618.0ХХПС |
1 экз. | |
Методика поверки |
МП 207.1-001-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики Б1И1С 4090/М11, Б1И1С 4090/М 11-44, Б1И1С 4090/М 12-11
Наименование характеристики |
Значение | |||||
Модификация |
БИНС 4090/М11 |
БИС 4090/М11-44, БИС 4090/М12-11 | ||||
Диапазон измерений тока, мА |
от 4 до 20( ) | |||||
Индекс заказа |
А |
В |
С |
А |
В |
С |
Пределы допускаемой основной приведенной погрешности y, % (от диапазона измерений):
| ||||||
±0,05 |
±0,1 |
±0,2 |
- |
±0,1 |
±0,2 | |
±0,05 |
±0,1 |
±0,2 |
- |
±0,1 |
±0,2 | |
(*) - К данным значениям пределов прибавляется одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. (**) - 1ри использовании функции извлечения квадратного корня, основная погрешность определена в диапазоне: от 4,08 до20 мА для Б11С 4090/М11-44, Б11С 4090/М12-11 и от 4,16 до 20 мА для Б11С 4090/М11. |
Таблица 3 - Метрологические характеристики Б1И1С 4090/М23, Б1И1С 4090/М24, Б1И1С 4090/М23, Б1И1С 4090/М24
Модификация |
БИС 4090/М23, БИС 4090/М24 (для измеряемой величины и индексов заказа А и В(1)) | ||||||
Тип НСХ ТС |
50М |
100М |
501 1001 |
Pt100 | |||
Диапазон измерений температуры, °С |
от -50 до +200 |
от -50 до +600 | |||||
1ределы допускаемой основной
|
±0,3 у=±0,3400/Тн | ||||||
Тип НСХ ТЛ |
L |
J |
К |
S R |
B |
А-1 | |
Диапазон измерений температуры, °С |
от -50 до +600 |
от -50 до +1100 |
от -50 до +1300 |
от 0 до +1700 |
от 300 до +1800 |
от 0 до +2500 |
Продолжение таблицы 3
Пределы допускаемой основной
|
±(0,15+0,05Т/100) у=±(0,05+0,15-100/Т^ |
±(0,25+0,05-Т^100) у=±(0,05+0,25-100/Т^ |
±(0,9+0,1-Тк/100) у=±(0,1+0,9-100/Тн) |
±(2+0,2-Тк/100) у=±(0,2+2-100/Т^ |
±(0,5+0,2Т/100) у=±(0,2+0,5-100/Тн) | ||||
Тип первичного преобразователя |
с унифицированным выходным сигналом | ||||||||
Диапазон измерений |
от 0 до 100 мВ |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА | |||||
Пределы допускаемой основной - абсолютной погрешности |
±50 мкВ |
±14 мкА |
±11,2 мкА |
±3,5 мкА | |||||
- приведенной погрешности у, % (от диапазона измерений) |
±0,05 |
±0,07 | |||||||
Модификация |
БИИС 4090/М23, БИИС 4090/М24 (для унифицированных выходных сигналов и индексов заказа А и В(1)) | ||||||||
Тип НСХ ТС |
50М |
100М |
50П |
100П |
Pt100 | ||||
Диапазон измерений температуры, °С |
от -50 до +200 |
от -50 до +600 | |||||||
Пределы допускаемой основной - абсолютной погрешности, °С |
±(0,3+0,05-Tn/100) | ||||||||
- приведенной погрешности у, % (от диапазона измерений) |
у=±(0,05+0,3-100/Т^ | ||||||||
Тип НСХ ТП |
L |
J |
К |
S R |
B |
А-1 | |||
Диапазон измерений температуры, °С |
от -50 до +600 |
от -50 до +1100 |
от -50 до +1300 |
от 0 до +1700 |
от 300 до +1800 |
от 0 до +2500 | |||
Пределы допускаемой основной - абсолютной погрешности, °С |
±(0,15+0,1 -Тк/100) |
±(0,25+0,1 -Тк/100) |
±(0,9+0,15-Тк/100) |
±(2+0,25 Т/100) |
±(0,5+0,25Т/100) | ||||
- приведенной погрешности у, % (от диапазона измерений) |
у=±(0,1+0,15-100/Тн) |
у=±(0,1+0,25-100/Тн) |
у=±(0,15+0,9-100/Т^ |
у=±(0,25+2-100/Т^ |
у=±(0,25+0,5-100/Тн) |
Продолжение таблицы 3
Тип первичного преобразователя |
с унифицированным выходным сигналом | ||||
Диапазон измерений |
от 0 до 100 мВ |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА | |
Пределы допускаемой основной - абсолютной погрешности |
±100 мкВ |
±24 мкА |
±19,2 мкА |
±6 мкА | |
- приведенной погрешности у, % (от диапазона измерений) |
±0,1 |
±0,12 | |||
Пределы допускаемой дополнительной погрешности БППС 4090/М2Х для конфигурации с ТП, вызванной изменением температуры их свободных концов, % (от диапазона измерений) |
±Y | ||||
Пределы допускаемой дополнительной погрешности:
|
±0,5y ±Y | ||||
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | ||||
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение постоянного тока, В |
22О-Ч’ |
- напряжение переменного тока, В | |
БППС 4090/М1Х |
220_+/э’ |
БППС 4090/М2Х |
220-4’ |
- частота переменного тока, Гц |
ад |
Потребляемая мощность, В •А, не более | |
БППС 4090/М11 |
10 |
БППС 4090/М11-44 |
15 |
БППС 4090/М12-11 |
8 |
БППС 4090/М23, БППС 4090/М24 |
16 |
Габаритные размеры (высотахширинахглубина), мм, не более | |
БППС 4090/М11 |
75х70х125 |
БППС 4090/М11-44 |
75x100x110 |
БППС 4090/М12-11 |
72х72х90 |
БППС 4090/М23 |
160х82х198 |
БППС 4090/М24 |
160x62x198 |
- вырез в щите | |
БППС 4090/М12-11 |
68х68 |
БППС 4090/М23 |
77x152 |
БППС 4090/М24 |
57x152 |
Масса, кг, не более | |
БППС 4090/М11 |
0,35 |
БППС 4090/М11-44 |
0,6 |
БППС 4090/М12-11 |
0,3 |
БППС 4090/М23 |
1,3 |
БППС 4090/М24 |
1,2 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -25 до +50 от -30 до +50 от 0 до +50 от -10 до +60 от -40 до +70 от -10 до +70 |
- относительная влажность, % |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее |
120000 |
Средний срок службы, лет, не менее |
15 |
Маркировка взрывозащиты |
[Ех1а]ПС |
