Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс»

Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс», (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее -ТС), измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат ТС, измерений расстояний до ТС, определения местоположения и траектории ТС относительно разметки на автомобильных дорогах и фото-видеофиксации нарушений ПДД.

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Принцип действия комплексов при измерении скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля основан на комбинированном измерении скорости по видеокадрам и радарным методом. Принцип действия комплексов при измерении скорости движения ТС по видеокадрам (не применяется при использовании комплекса в переносном, мобильном режимах и передвижном исполнении) в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля видео модуля от точки первой фиксации до точки последней фиксации, а также измерения интервала времени между моментами первой и последней фиксации ТС в зоне контроля. Принцип действия при измерении скорости движения как приближающихся, так и удаляющихся ТС радиолокационным методом, основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера). Только при совпадении, с заданной погрешностью, измеренных значений скорости ТС, результат передается для дальнейшей обработки.

Принцип действия комплексов при измерении скорости движения как приближающихся, так и удаляющихся ТС на контролируемом участке (не применяется при использовании комплекса в переносном, мобильном режимах и передвижном исполнении) основан на измерении расстоянии, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измерении интервала времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка. Для измерений скорости движения ТС на контролируемом участке необходимо не менее двух комплексов.

Функционально комплексы применяются для измерений скорости движения ТС, фиксации нарушений правил остановки (стоянки) ТС, прохождения ТС перекрестков, пешеходных переходов, железнодорожных переездов, движения ТС в нарушение правил разметки и предписанных дорожных знаков (обочина, тротуары, выделенная полоса, пересечение сплошной линии разметки, поворот из второго ряда, стоп линия, разворот в неположенном месте и т.д.) и прочих нарушений ПДД приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки комплексов и времени фиксации ТС, а так же подсчета количества транспорта реализуя функцию интеллектуального детектора транспорта.

Конструктивно комплексы имеют модульную структуру и комплектуются различными аппаратными и программными модулями в зависимости от решаемых задач и требований к месту установки. Комплексы работают в автоматическом режиме.

Комплексы выпускаются в двух вариантах исполнения:

- комплекс контроля дорожного движения «Стрелка-Плюс» - ширина зоны контроля до 30 м;

• - комплекс контроля дорожного движения «Стрелка-Плюс»-мини - ширина зоны контроля до 16 м.

Установка комплексов осуществляется следующими способами:

• - стационарно на различных опорах над проезжей частью дороги или сбоку над обочиной (стационарный режим работы), крепление в автомобиле (мобильный режим работы), временная установка (обочина, разделительная полоса) при помощи специального установочного комплекта (переносной режим работы);

• - крепление на автомобиле для работы в стационарном режиме (передвижной вариант);

В состав комплексов могут входить следующие модули:

• -  видео модуль;

• -  контроллер комплекса;

• - RD модуль;

• - 4D модуль;

• - модуль ГЛОНАСС/GPS;

• - модуль ИК подсветки;

• -  модуль безопасности с GPS-трекером;

• -  модуль очистки;

• -  модуль питания;

• - модуль беспроводной передачи данных.

Видео модуль имеет в составе специализированную видеокамеру, контроллер комплекса и приемник ГЛОНАСС/GPS и представляет собой моноблочную конструкцию. Специализированная видеокамера обеспечивает фиксацию приближающихся и удаляющихся ТС, распознавание ГРЗ, определение местоположения, траектории и координат ТС во всей зоне контроля комплексов.

Контроллер комплексов обеспечивает контроль работоспособности всего оборудования, синхронизацию и обработку данных, получаемых со всех модулей комплексов, установку режима работы комплекса (стационарный режим, мобильный режим, переносной режим) в зависимости от применения комплекса, формирование пакета данных по каждому ТС и его последующей передачи в единый центр обработки информации. Для подключения внешних устройств (таких как оборудование связи с центром управления, диагностическое оборудование, съёмный носитель памяти, переносной компьютер для настройки и управления) контроллер комплексов имеет последовательные интерфейсы передачи данных USB, Ethernet. Опционально комплекс может быть оборудован модулем беспроводной передачи данных для подключения к комплексам мобильных устройств (таких как планшет, ноутбук и т.д.) с предустановленным приложением (ПО) для настройки, мониторинга, диагностики и управления комплекса, а также модулем питания для обеспечения автономной работы комплекса от блока бесперебойного питания.

Модуль ГЛОНАСС/GPS проводит прием сигналов от космических навигационных систем ГЛОНАСС/GPS.

Модуль ИК подсветки имеет в своем составе инфракрасный прожектор, применение которого обеспечивает работу комплекса в любое время суток без дополнительного освещения. Опционально возможно подключение дополнительного ИК прожектора большей производительности, который устанавливается отдельно от комплекса и предназначен для реализации специализированных и оперативно-розыскных функций.

RD модуль и 4D модуль представляют собой радары, позволяющие измерять скорость движения приближающихся и удаляющихся ТС во всей зоне контроля комплексов.

Модуль безопасности с GPS-трекером обеспечивает формирование аварийного сигнала при несанкционированном доступе к комплексу, сетевому подключению и его перемещении.

Модуль очистки обеспечивает работоспособность видео модуля при неблагоприятных погодных условиях путем предотвращения попаданий загрязнений, возникающих в процессе эксплуатации на защитное стекло.

Кроме того, комплексы могут работать совместно между собой и комплексами контроля дорожного движения автоматизированные стационарные ККДДАС-01СТ «Стрелка-СТ» (регистрационный номер 63831-16 в Федеральном информационном фонде), комплексы фото-видеофиксации «Стрелка-М» (регистрационный номер 70752-18 в Федеральном информационном фонде), комплексы фото-видеофиксации нарушений ПДД «Стрелка-360» (регистрационный номер 64627-16 в Федеральном информационном фонде) , по принципу «сот» для измерений скорости движения ТС на контролируемом участке.

Для выполнения оперативно-розыскных функций комплексы могут взаимодействовать системами фото-видеофиксации, камерами видеонаблюдения, обзорными видеокамерами, видео модулями и системами фиксации транспортных средств, находящихся в потоке, а также возможно подключения дополнительного ИК прожектора большей производительности.

Комплексы могут взаимодействовать с детекторами транспорта (петлевые, радиолокационные, видео), метеостанциями, с отдельными метеодатчиками и с устройством контроля и управления дорожным движением. Комплексы имеют возможность подключения к динамическим информационным табло (табло отображения информации), знакам переменной информации и светофорным объектам для реализации косвенного управления транспортными потоками.

Общий вид комплексов и их составных частей представлен на рисунках 1,2 и 7-10.

Схема пломбирования от несанкционированного доступа и обозначение места для размещения знака утверждения типа представлены на рисунках 3-6.

I 111111*

* I* uiiii *

Рисунке 1 - Общий вид комплексов с RD моду

лем

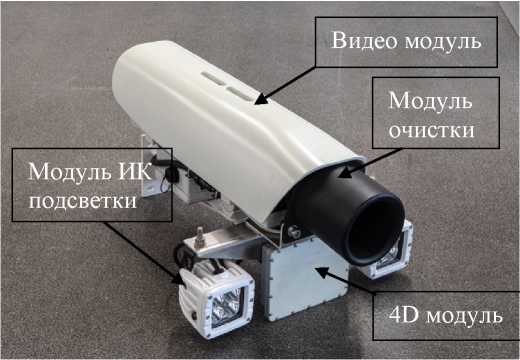

Видео модуль

4D модуль

. I ’ Ч

Модуль ИК подсветки **

Модуль очистки

пломбировки

Место нанесения знака утверждения типа

Место

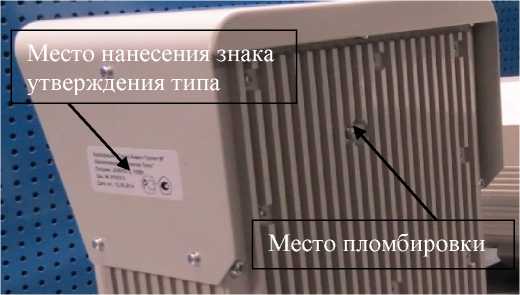

Рисунок 3 - Схема пломбировки и место нанесе- Рисунок 4 - Схема пломбировки видео мо-ния знака утверждения типа RD модуля         дуля

Место пломбировки

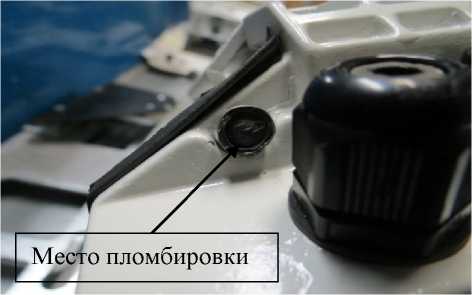

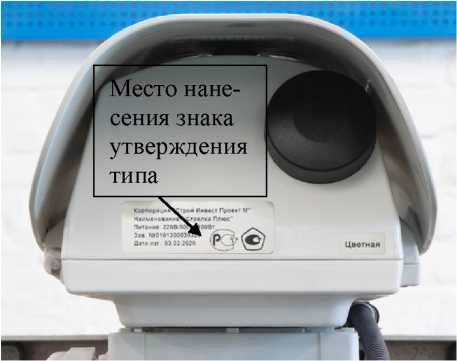

Рисунок 5 - Место нанесения знака утверждения типа на видео модуль

Место пломбировки

Место нанесения знака утверждения типа

BV12i2Vl7

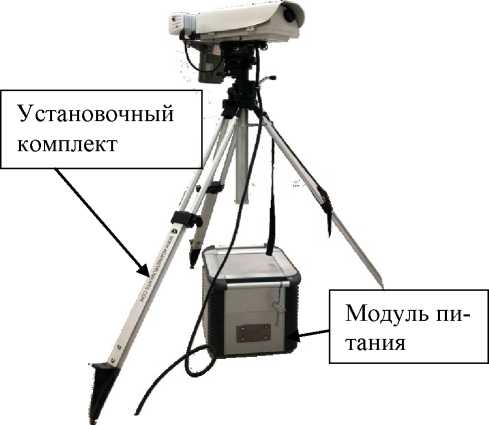

Рисунок 7 - Общий вид комплексов со специаль- Рисунок 8 - Общий вид комплексов со специальным установочным комплектом.              ным установочным комплектом.

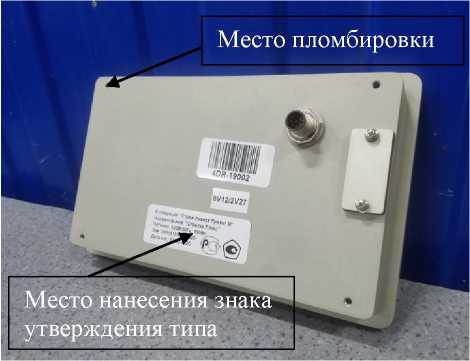

Рисунок 6 - Схема пломбировки и место нанесения знака утверждения типа на 4D модуль

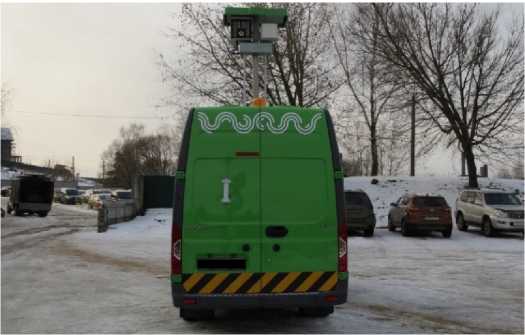

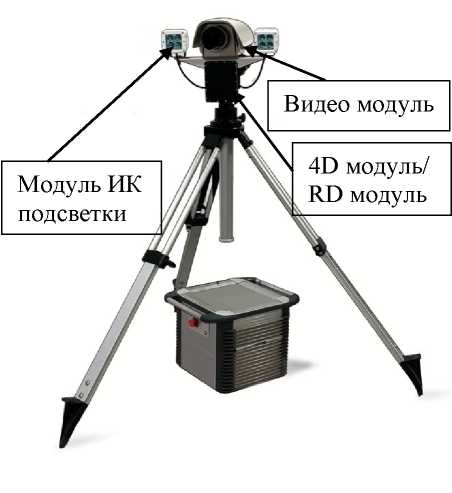

Рисунок 9 - Общий вид комплексов (передвижное исполнение на базе а/м).

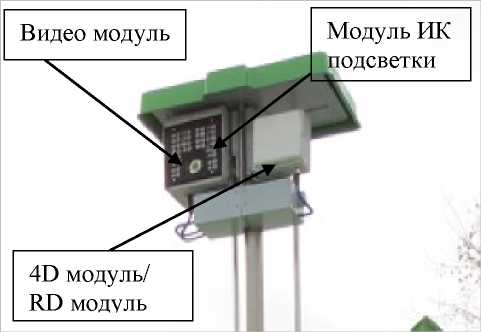

Видео модуль

4D модуль/ RD модуль

Модуль ИК подсветки

Рисунок 10 - Общий вид комплексов (передвижное исполнение с установкой на крыше а/м)

Программное обеспечение (ПО) комплексов, выполняет следующие функции:

• - обеспечение взаимодействия всех аппаратных компонентов комплексов;

• - контроль работы комплексов (функции самотестирования и обнаружения сбоев);

• - фото-видеофиксация ТС с формированием пакета данных.

• - осуществление расчета скорости движения ТС;

• - выявление фактов нарушения ПДД;

• - передача сформированного пакета данных по защищенному каналу в центр обработки информации.

Программное обеспечение комплексов StrelkaPlus (ПО «Стрелка-Плюс-ПО») основано на искусственной нейронной сети и включает в себя программные модули, функционирование которых задается лицензионными ключами:

ПМ Фиксация обеспечивает фото-видеофиксацию ТС во всей зоне контроля, распознавание ГРЗ ТС, формирование пакета данных по каждому ТС с дальнейшей передачей в необходимые базы данных, а также выполнение оперативно-розыскных функций (угон, розыск и т.д.)

ПМ Видеоскорость проводит обработку видеоряда с распознаванием образа ТС при определении скорости движения ТС по видеокадру.

ПМ Расчетной скорости проводит совместную обработку видеорядов, получаемых от нескольких видео модулей при расчете скорости движения ТС на участке между комплексами.

ПМ Выделенная полоса обеспечивает контроль движения и фото-видеофиксацию ТС по полосам маршрутных транспортных средств, обочинам, тротуарам и т.д.

ПМ Контроль перекрестка обеспечивает контроль движения и фото-видеофиксацию ТС при прохождении перекрестков.

ПМ Фиксация маневров обеспечивает фото-видеофиксацию и контроль движения ТС относительно разметки и предписанных дорожных знаков.

ПМ Остановка стоянка обеспечивает фото-видеофиксацию и контроль правил остановки и стоянки ТС.

ПМ Разрешение на въезд обеспечивает фото-видеофиксацию и контроль движения грузового транспорта с проверкой разрешений.

ПМ Инспектирование обеспечивает фото-видеофиксацию и контроль движения ТС на наличие техосмотра, полиса ОСАГО, лицензий такси, пропусков на въезд и т.д.

ПМ Контроль безопасности обеспечивает фото-видеофиксацию и контроль правил применения ремней безопасности, пользования телефоном, нарушений установки ГРЗ и т.д., при движении ТС.

ПМ Фикс+ обеспечивает фото-видеофиксацию отсутствия шлемов у водителей вело-мото транспорта и средств индивидуальной мобильности, отсутствия или наличия средств индивидуальной защиты у водителя и пассажиров ТС.

Комплекс может поставляться с различным набором модулей в зависимости от решаемых задач.

Программное обеспечение работает автономно на различных платформах (операционных системах).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус комплексов с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность комплексов

приведены в разделе 3 документа «Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс». Руководство по эксплуатации».

ГОСТ Р 8.654-2009 ГСИ. Требования к программному обеспечению средств измерений. Основные положения

ГОСТ 32453-2017 Глобальная навигационная спутниковая система. Системы координат. Методы преобразований координат определяемых точек

ГОСТ Р 57144-2016 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъёмки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Комплексы контроля дорожного движения автоматизированные «Стрелка-Плюс». Технические условия ТУ 4278-004-77545075-2014.

Общество с ограниченной ответственностью «Корпорация «Строй Инвест Проект М» (ООО «Корпорация «Строй Инвест Проект М»)

ИНН 7708568820

Адрес: 107497, г. Москва, ул. Монтажная, дом 9, строение 1, этаж 3

Телефон (факс): +7(495) 607 83 23, +7(495) 607 06 67

Web-сайт: http://sipm.ru

E-mail: info@sipm.ru

Общество с ограниченной ответственностью «ЗНАК» (ООО «ЗНАК»)

ИНН 9718056038

Адрес: 143581, Московская обл., Истринский р-н, Павло-Слободское с/п, д. Лешково, д. 117

Юридический адрес: 107076, г. Москва, ул. Атарбекова, д.4, пом.1

Телефон (факс): +7(495) 532-35-18

Web-сайт: http://znak.tech

E-mail: info@znak.tech

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 526-63-46

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
