Наименование

Обозначение

Кол-во

Примечание

Измеритель регулятор технологический

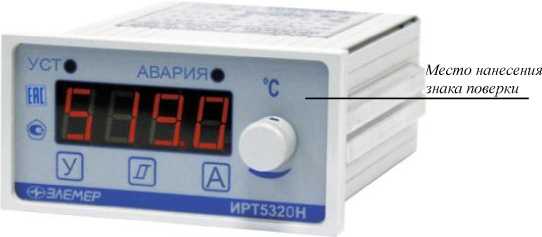

ИРТ 5320Н

НКГЖ.405100.001-01

1 шт.

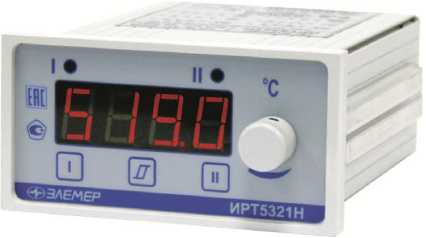

ИРТ 5321Н

НКГЖ.405100.001-03

1 шт.

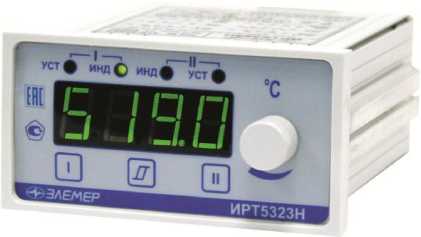

ИРТ 5323Н

НКГЖ.405100.001-04

1 шт.

Модификация и

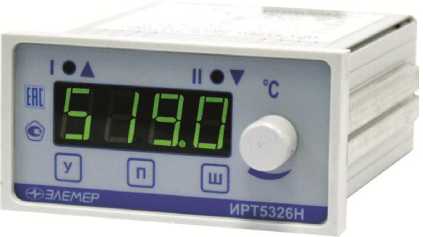

ИРТ 5326Н

НКГЖ.405100.001-05

1 шт.

исполнение

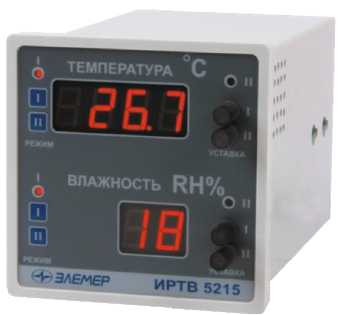

ИРТВ 5215

НКГЖ.405100.001-08

1 шт.

в соответствии

Комплект инструмента и принадлежностей

1 компл.

с заказом

Руководство по эксплуатации

НКГЖ.405100.001 -0 РЭ

1 экз.

Паспорт

НКГЖ.405100.001-0 ПС

1 экз.

Методика поверки

МП 207.1-022-2016

1 экз.

Наименование характеристики

Значение

Условное обозначение НСХ первичного преобразователя (термопреобразователя сопротивления) по ГОСТ 6651-2009

50М

53М

50П

100М

100П

Pt100

Диапазон измерений температуры, °С

от -50 до +200

от -50 до +200 от -50 до +600

от -50 до +200

от -50 до +200 от -50 до +600

Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений)

±(0,25 + ⁽*⁾)

Условное обозначение НСХ первичного преобразователя (преобразователя термоэлектрического) по ГОСТ Р 8.585-2001

ТЖК(1)

ТХК(Ь)

ТХА(К)

ТПП(1<)

ТППф)

ТПР(В)

ТВР(А-1)

rHH(N)

ТМКн(Т)

Диапазон измерений температуры, °С

от -50 до +1100

от -50 до +600

от -50 до +1300

от 0

до +1700

от 0 до +1700

от +300 до +1800

от 0 до +2500

от -50 до +1300

от -50 до +400

Пределы допускаемой основной приведенной погрешности у, %

±(0,5 + ⁽*⁾)

Тип первичного преобразователя

с унифицированным выходным сигналом

Диапазон измерений силы постоянного тока, мА

от 0 до 5

от 0 до 20

от 4 до 20

Диапазон измерений напряжения постоянного тока, мВ

от 0 до 75

от 0 до 100

от 0 до 10000 ⁽**⁾

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений)

±(0,25 + ^(*))

(*)

Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. (**)

^{v 7} По отдельному заказу.

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -40 до +110               от 0 до +110

от 0 до +50                от -25 до +25

Диапазон измерений относительной влажности, %

от 0 до 100

Основная погрешность измерения температуры (влажности), %

±(0,25 + ⁽*⁾)

Диапазон измерений силы тока, мА

от 0 до 5

от 4 до 20

(*)

Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений.

Таблица 5- Метрологические характеристики ИРТ 53ХХН,

ИРТВ 5215

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной погрешности ИРТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, % (от диапазона измерений)

±0,2y

Пределы допускаемой основной приведенной погрешности срабатывания сигнализации, %

(от диапазона измерений)

±Y

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %

(от диапазона измерений)/10 °С

±0,2y

Нормальные условия измерений -температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84 до 106,7

Наименование характеристики

Значение

Параметры электрического питания

- напряжение переменного тока, В

от 90 до 249

- частота переменного тока, Гц

от 40 до 100

Потребляемая мощность, В •А, не более

5

Габаритные размеры, мм, не более

- передняя панель

ИРТ 53ХХН

96x48

ИРТВ 5215

96x96

- монтажная глубина ИРТ 53ХХН

125 (вместе с разъемами)

ИРТВ 5215

180

- вырез в щите ИРТ 53ХХН

88x46

ИРТВ 5215

86x86

- максимальная толщина щита

10

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +50

- относительная влажность, %

от -30 до +50

95

- атмосферное давление, кПа

от 84 до 106,7

Масса, кг, не более

ИРТ 53ХХН

0,4

ИРТВ 5215

1,2

Средняя наработка на отказ, ч, не менее

60000

Средний срок службы, лет, не менее

15
