Номер по Госреестру СИ: 73329-18
73329-18 Уровнемеры ультразвуковые
("ЭЛЕМЕР-УРЗ-41")
Назначение средства измерений:
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41» (далее - уровнемеры)
предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред), сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.

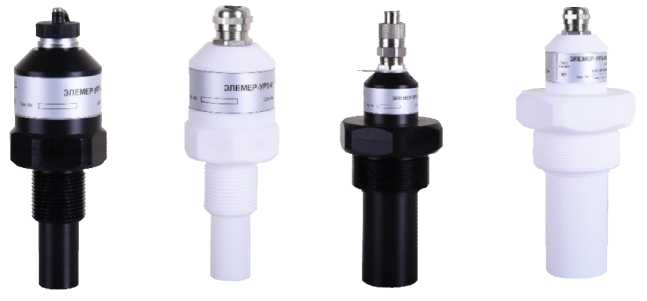

Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Программное обеспечение
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значение |
по ModBus | |
Идентификационное наименование ПО |
MODBU S config. exe |
Номер версии (идентификационный номер) ПО |
не ниже 2.01.0007 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение |
по ModBus | |
Идентификационное наименование ПО |
URZ41 PIC 18F252 V0001.HEX |
Номер версии (идентификационный номер) ПО |
не ниже 0.0.01 |
Цифровой идентификатор (ПО) |
- |
Знак утверждения типа
Знак утверждения типананосится на табличку, наклеенную на корпус уровнемеров, термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым «ЭЛЕМЕР-УРЗ-41»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
ТУ 26.51.52-167-13282997-2018 Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Технические условия
Поверка
Поверкаосуществляется по документу НКГЖ.407632.001МП «Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Методика поверки», утвержденному ООО «ИЦРМ» 17.09.2018 г.
Основные средства поверки:
-
- рабочий эталон единицы длины в области измерения уровня жидкости 2 разряда по ГОСТ 8.477-82 в диапазоне значений от 0 до 20 м с пределами допускаемой основной абсолютной погрешности ±1 мм;
-
- рулетка измерительная металлическая 2-го и 3-го классов точности Р20Н2Г
(регистрационный номер в Федеральном информационном фонде 46391-11);
-
- калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 (регистрационный номер в Федеральном информационном фонде 56318-14);
-
- уровнемер радиоволновой УЛМ (регистрационный номер в Федеральном информационном фонде 16861-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон/факс: (495) 987-12-38/(499) 735-02-59
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия уровнемеров основан на пьезоэлектрическом эффекте получения ультразвуковых волн и поглощении отраженных от поверхности измеряемого продукта волн пьезоэлектрическим элементом блока излучателя. Расстояние до поверхности измеряемого продукта вычисляется по измеренному значению времени прохождения ультразвуковых сигналов до границы измеряемого продукта и обратно.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: блок излучателя, блок плат. Блок плат измеряет время распространения ультразвуковых колебаний по направлению к поверхности измеряемого продукта и обратно. По времени и скорости распространения ультразвуковых колебаний блок плат рассчитывает уровень в резервуаре, преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока, напряжения постоянного тока и в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU.
Посредством интерфейса уровнемеры подключаются к компьютеру для передачи информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода пользовательских параметров резервуара, скорости распространения ультразвуковых сигналов для конкретного состава газовой среды в резервуаре и других пользовательских параметров.
Уровнемеры имеют следующие исполнения:
-
1) в зависимости от области применения и маркировки взрывозащиты:
-
- общепромышленное;
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
-
- взрывозащищенное с видом взрывозащиты «герметизация компаундом «m» (Exm);
-
- атомное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (А);
-
- взрывозащищенное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (АЕх, AExm).
-
2) в зависимости от верхнего предела измерений уровня и конструкции:
-
- исполнение 06 (с верхним пределом измерений до 6000 мм);
-
- исполнение 10 (с верхним пределом измерений до 10000 мм);
-
- исполнение 20 (с верхним пределом измерений до 20000 мм);
Фотографии общего вида уровнемеров представлены на рисунке 1. Пломбировка от несанкционированного доступа не предусмотрена.
а) исполнение 06 б) исполнение 10
в) исполнение 20
Рисунок 1 - Общий вид уровнемеров
Комплектность уровнемеров представлена в таблице 5.
Таблица 5 - Комплектность уровнемеров
Наименование |
Обозначение |
Количество |
Уровнемер ультразвуковой «ЭЛЕМЕР-УРЗ-41» 1) |
НКГЖ.407632.001-ХХХ2) |
1 шт. |
Программное обеспечение |
- |
1 шт. |
Комплект монтажных частей3) |
- |
1 компл. |
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Руководство по эксплуатации |
НКГЖ.407632.001РЭ |
1 экз. |
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Паспорт |
НКГЖ.407632.001-ХХХПС2) |
1 экз. |
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Методика поверки |
НКГЖ.407632.001МП |
1 экз. |
|
Таблица 3 - Метрологические характеристики уровнемеров
Наименование характеристики |
Значение |
Диапазон измерений уровня, мм:
|
от 0 до 6000 от 0 до 10000 от 0 до 20000 |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня, у, %1) |
± 0,25 ± 0,5 |
Выходные сигналы:
|
от 4 до 20 от 0 до 10 ModBus RTU |
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений уровня, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %, для уровнемеров с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня, % - ±0,25 - ±0,5 |
y2) 2) 0,572) |
Вариация выходного сигнала, в долях от основной приведенной к верхнему пределу измерений погрешности |
y2) |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
24 ± 0,48 |
Потребляемая мощность, Вт, не более |
3 |
Габаритные размеры, мм, не более: - высота |
205 |
- диаметр |
104 |
Масса, кг1) |
от 0,5 до 2,5 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Рабочие условия измерений: - температура окружающей среды, °С: |
от -40 до +70 |
- относительная влажность при температуре +35 °С, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Окончание таблицы 4
Наименование характеристики |
Значение |
Маркировка взрывозащиты:
|
0Ex i a IIB T5 Ga X 0Ex ma IIB T5 Ga X |
Средняя наработка на отказ, ч, не менее1) |
96000 160000 |
Средний срок службы, лет, не менее1) |
12 20 |
1) В зависимости от исполнения. |
