Наименование

Обозначение

Кол-во

Примечание

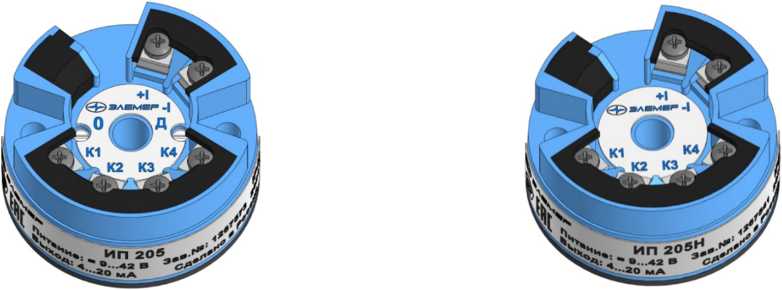

Преобразователь измерительный

ИП 205

ИП 205Н

НКГЖ.405541.017

НКГЖ.405541.018

1 шт.

Исполнение в

соответствии с заказом

Комплект программного обеспечения

-

1 шт.

для ИП 205Н

Руководство по эксплуатации

НКГЖ.405541.017РЭ

1 экз.

-

Паспорт

НКГЖ.405541.017ПС

1 экз.

-

Наименование характеристики

Значение

Тип НСХ входного сигнала, диапазон измерений, пределы допускаемой основной приведённой погрешности ИП 205

приведены

в таблице 3

Тип НСХ входного сигнала, диапазон измерений, пределы допускаемой основной абсолютной погрешности ИП 205Н

приведены в таблице 4

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С

• - ИП 205, %

• - ИП 205Н по цифровому сигналу, °С

• - унифицированного выходного сигнала постоянного тока цифро-аналогового преобразователя ИП 205Н, мА

±0,5j ^1}

±0,5^Лоснг²⁾

±0ДЛосн1²⁾

Пределы допускаемой дополнительной погрешности ИП для конфигурации с ТП и компенсатором температуры холодного спая (КХС), вызванной изменением температуры их свободных концов во всем диапазоне рабочих температур, °С

• - ИП 205

• - ИП 205Н

±(0,4 +0,01 • |Тн .у. — Т|)³)

±(0,2 + 0,01 • |Тн.у. — Т|)³>

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность, %

от +15 до +25

от 30 до 80

Примечания

• 1 ¹⁾ Информация о у для ИП 205 приведена в таблице 3.

• 2 ²⁾ Информация о Лосн и Лосн1 для ИП 205Н приведена таблице 4.

• 3 ³⁾ ТН.У. - температура при нормальных условиях измерений, °С;

Т - температура окружающего воздуха, °С.

Тип НСХ ¹⁾ (входного сигнала)

Диапазон измерений и преобразования входного сигнала (в температурном эквиваленте), °С ²⁾

Пределы допускаемой основной приведенной к диапазону измерений погрешности ИП 205 у, %

код класса точности

А

В

Pt100

от -200 до +600

/ 0,2 \

±(-----— •100 + 0,1)

^VTB ^{— T}H             >

/    0,3                 \

±(-----—■■100 + 0,2)

^VTB ^{— T}H             >

100М

от -50 до +200

( 0,2 \

±(-----— •100 + 0,1)

^VTB ^{— T}H             >

(   0,3                \

±(-----— • 100 + 0,2)

^VTB ^{— T}H             >

ТХА (К)

от -50 до +1300

( 0,⁷ \

±(-----— •100 + 0,1)

^VTB ^{— T}H             >

( 0,9                \

±(-----— • 100 + 0,2)

^VTB ^{— T}H             >

Примечания

• ¹⁾ Тип НСХ по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления (ТС) и ГОСТ Р 8.585-2001 (МЭК 60584-1) для преобразователей термоэлектрических (ТП).

• ²⁾ Tb, Th - верхний и нижний пределы диапазона измерений, °С.

Тип НСХ¹⁾ (входного сигнала)

Диапазон измерений и преобразования входного сигнала (в температурном эквиваленте), °С ²⁾

Пределы допускаемой основной абсолютной погрешности ИП 205Н по цифровому сигналу Лост, °С

код класса точности

А

В

Pt100

от -200 до +600

±0,15

±0,2

100М

от -50 до +200

±0,15

±0,2

ТХА (К)

от -50 до +1300

±0,50

±0,7

Примечания

• 1 ¹⁾ Тип НСХ по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления (ТС) и ГОСТ Р 8.585-2001 (МЭК 60584-1) для преобразователей термоэлектрических (ТП).

• 2 Пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока (Лосн1):

±0,008 мА - для индекса заказа А;

±0,012 мА - для индекса заказа В.

• 3 Пределы допускаемой основной приведенной погрешности ИП 205Н по унифицированному выходному сигналу ys рассчитывают по формуле

y           +А" 'Л100 %,                 (1)

где: Лосн - пределы допускаемой основной абсолютной погрешности по цифровому сигналу HART-протокола, °С;

Tb, Th - верхний и нижний пределы диапазона измерений, °С;

Лосн1 - пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мА;

IB, IH - верхний и нижний пределы диапазона унифицированного выходного сигнала постоянного тока, мА.

Наименование характеристики

Значение

Параметры электрического питания

- номинальное значение напряжения постоянного тока, В

• - для ИП 205, ИП 205Н

• - для ИП 205Ех, ИП 205ЕхН

24; 36

24

Потребляемая мощность, Вт, не более

0,8 (при напряжении питания 36 В)

0,6 (при напряжении питания 24 В)

Выходные сигналы:

• - унифицированный сигнал постоянного тока, мА

• - цифровой сигнал (только для ИП 205Н)

от 4 до 20

HART

Г абаритные размеры, мм, не более

• - высота

• - диаметр

23

44

Масса, кг, не более

0,1

Условия эксплуатации:

- температура окружающего воздуха, °С

(в зависимости от климатического исполнения)¹⁾

от -25 до +70, от -40 до +70, от -60 до +70, от -60 до +80

Наименование характеристики

Значение

- относительная влажность при температуре +35 °С, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

120000

Средний срок службы, лет, не менее

15

Примечания

1 ¹⁾ Климатическое исполнение выбирается при заказе, фактическое значение указывается в

паспорте
