Номер по Госреестру СИ: 89526-23
89526-23 Уровнемеры магнитострикционные
(ЭЛЕМЕР-УПМ-51)
Назначение средства измерений:
Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51 (далее по тексту - уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, а также уровня границы раздела этих сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, а также для измерений и преобразования значений температуры этих сред в цифровой сигнал HART-протокола.
Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 1

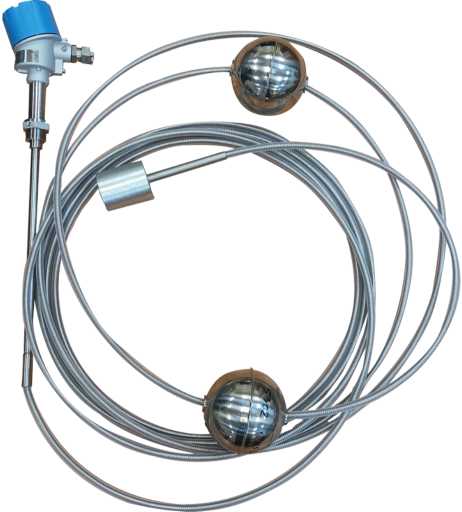

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 2

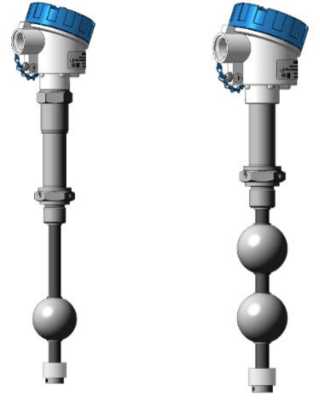

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 3
Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 4
Внешний вид.

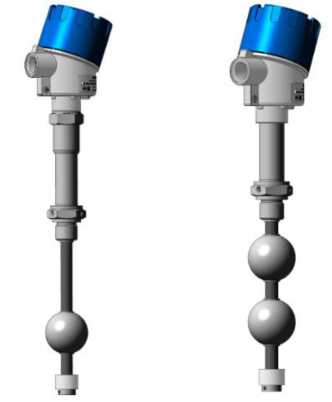

Уровнемеры магнитострикционные
Рисунок № 5

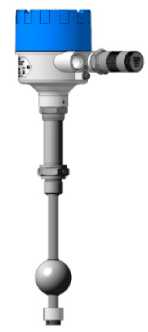

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 6
Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 7
Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 8

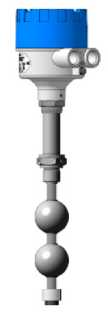

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 9
Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 10
Общие сведения
Дата публикации - 18.07.2023
Срок свидетельства - 17.07.2028
Номер записи - 191497
ID в реестре СИ - 1409879
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭЛЕМЕР-УПМ-51Exdiа, ЭЛЕМЕР-УПМ-51Exdia/М3И, ЭЛЕМЕР-УПМ-51Exdia, ЭЛЕМЕР-УПМ-51Ex/М3И, ЭЛЕМЕР-УПМ-51,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1476 от 2023.07.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
№488 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Уровнемеры магнитострикционные (ЭЛЕМЕР-УПМ-51)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16447-08 27.04.2028 |
Преобразователи измерительные температуры и влажности, ИПТВ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
20390-12 03.02.2027 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
22676-17 06.10.2027 |
Преобразователи измерительные модульные, ИПМ 0399 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А) |
|
26111-08 27.04.2028 |
Калибраторы температуры эталонные, КТ-110 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
32453-17 07.08.2027 |
Блоки питания и преобразования сигналов, БППС 4090 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С |
|
37136-08 27.04.2028 |
Измерители-регуляторы технологические, ИРТ 5500 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
53210-13 26.02.2028 |
Регистраторы многоканальные технологические, РМТ 29 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
53654-13 27.04.2028 |
Преобразователи измерительные, ИП 0304 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
54183-13 07.06.2028 |
Термометры многоканальные, ТМ 51ХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122 |
|
67943-17 07.07.2027 |
Измерители-регуляторы технологические, ИРТ 53ХХН, ИРТВ 5215 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
67954-17 07.07.2027 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30М Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
68499-17 05.09.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТххУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68902-17 06.10.2027 |
Регистраторы многоканальные технологические, РМТ 19 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
70755-18 28.03.2028 |
Калибраторы давления пневматические, "ЭЛЕМЕР-ПКД-260" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71774-18 09.07.2029 |
Калибраторы давления портативные, "ЭЛЕМЕР-ПКД-160" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73329-18 04.12.2029 |
Уровнемеры ультразвуковые, "ЭЛЕМЕР-УРЗ-41" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80030-20 07.12.2025 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
81200-21 11.03.2026 |
Вставки термочувствительные для термопреобразователей сопротивления, ТВТ 1001, ТВТ 1002 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С |
|
81274-21 15.03.2026 |
Счетчики, "ЭЛЕМЕР-СТ-365" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
81480-21 07.04.2026 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-П150" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82091-21 18.06.2026 |
Термометры сопротивления платиновые эталонные, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74824-19 22.04.2029 |
Расходомеры-счётчики электромагнитные, ЭЛЕМЕР-РЭМ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
85045-22 |
Манометр грузопоршневой, Ruska 2465 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
85095-22 04.04.2027 |
Установки поверочные, ЭЛЕМЕР-ПУ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85582-22 16.05.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, "ЭЛЕМЕР-ИКСУ-3000" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - с индексом заказа A, 3 года - с индексом заказа В |
|
85515-22 04.05.2027 |
Преобразователи измерительные, ИП 0304/М3-Н Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индексов заказа A, A0; 5 лет - для индексов заказа В, С |
|
85715-22 01.06.2027 |
Термометры сопротивления платиновые эталонные высокотемпературные, ВТС Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
88290-23 28.02.2028 |
Устройства имитационно-поверочные, ИМИТАТОР ИПУ-01 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
89526-23 17.07.2028 |
Уровнемеры магнитострикционные, ЭЛЕМЕР-УПМ-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
89574-23 24.07.2028 |
Блоки преобразования и регулирования сигналов, ЭЛЕМЕР-БПРС-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Уровнемеры магнитострикционные (ЭЛЕМЕР-УПМ-51)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 20 | 20 | 20 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры магнитострикционные (ЭЛЕМЕР-УПМ-51)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия уровнемеров с компьютером и не оказывает влияния на метрологические характеристики уровнемеров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемеров. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемеров включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационныеданные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upm51m2 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Таблица 2 - Идентификационные данные внешнего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HARTmanager |
|
Номер версии (идентификационный номер) ПО |
4.Х.Х |
|
Цифровой идентификатор ПО |
- |
В идентификационном номере внутреннего и внешнего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Знак утверждения типа
Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелко-графии (рисунок 8).Заводской номер наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 8).
Рисунок 1 - Общий вид ЭЛЕМЕР-УПМ-51
ЭЛЕМЕР-УПМ-51/М2
Рисунок 2 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М2, ЭЛЕМЕР-УПМ-51/М2И
ЭЛЕМЕР-УПМ-51/М2И
Рисунок 3 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М3И
|
ОП, Ех |
Ехdia |
ОП, Ех |
Ехdia |
|
П |
*7 | ||
|
ф | |||
|
ЭЛЕМЕР-УПМ-51/М2» |
ЭЛЕМЕР-УПМ-51/М2И | ||
|
ОП, Ех |
Ехdia | ||
|
ф- |
ф |
▼ | |
|
i |
ж |
1 |
ж |
|
ЭЛЕМЕР-У |
ПМ-51/М3И | ||
Рисунок 4 - Общий вид корпусов электронных блоков ЭЛЕМЕР-УПМ-51
Жёсткие измерительные элементы с одним поплавком
А0 (от минус 45 °С до плюс 85 °С)
А1 (от минус 45 °С до плюс 200 °С)
А2 (от минус 45 °С до плюс 450 °С)
Жёсткие измерительные элементы с двумя поплавками
код исполнения по температуре рабочей среды А0 (от минус 45 °С
до плюс 85 °C)
А1 (от минус 45 °С до плюс 200 °C)
А2 (от минус 45 °С до плюс 450 °C)

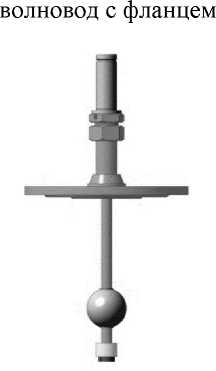

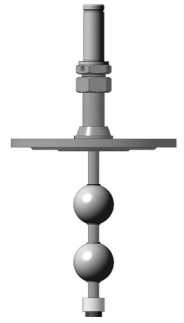

волновод с фланцем
Гибкие измерительные элементы
с одним поплавком
(код исполнения
по температуре
с двумя поплавками рабочей среды А0)
Рисунок 5 - Общий вид измерительных элементов (волноводов) ЭЛЕМЕР-УПМ-51

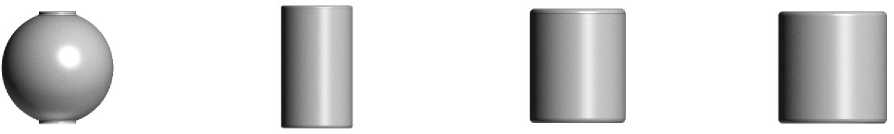

Рисунок 6 - Общий вид поплавков
пломба
пломба
Место нанесения
знака
Рисунок 7 - Места пломбировки от несанкционированного доступа
Место нанесения заводского номера
УПМ-51/М2
И 6 о о
Рисунок 8 - Место нанесения заводского номера и знака утверждения типа

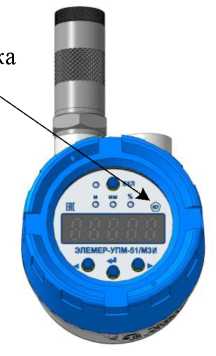

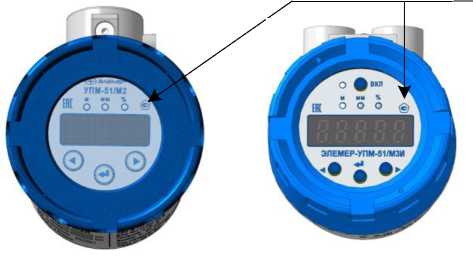

Место нанесения знака утверждения типа
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия уровнемеров с компьютером и не оказывает влияния на метрологические характеристики уровнемеров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемеров. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемеров включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационныеданные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upm51m2 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Таблица 2 - Идентификационные данные внешнего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HARTmanager |
|
Номер версии (идентификационный номер) ПО |
4.Х.Х |
|
Цифровой идентификатор ПО |
- |
В идентификационном номере внутреннего и внешнего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |( |
от 50 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (уровня границы раздела сред), Д, мм 2): - для индекса заказа А |
±1; ±3 3) |
|
- для индекса заказа B |
±3 |
|
Диапазон измерений температуры рабочей среды, °С |
от -45 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С, для диапазона измерений: - от -45 °С до -40 °С |
±0,7 |
|
- св. -40 °С до +105 °С |
±0,5 |
|
- св. +105 °С до +120 °С |
±0,7 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведённой к диапазону унифицированного выходного сигнала силы постоянного тока погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, Ai, % |
±0,05 |
|
Выходные сигналы:
|
от 4 до 20 HART |
|
Вариация выходного сигнала:
|
2 1 |
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В: - для ЭЛЕМЕР-УПМ-51/М2 - для исполнений с индексами Ex, Exdia |
от 12,5 до 30,0 |
|
- для остальных исполнений |
от 12,5 до 42,0 |
|
- для ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И - для исполнений с индексами Ex, Exdia |
от 15 до 30 |
|
- для остальных исполнений |
от 15 до 42 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Длина измерительного элемента, мм, не более 1): - жёсткий измерительный элемент |
6500 |
|
- гибкий измерительный элемент |
20800 |
|
Габаритные размеры (без учета длины измерительного элемента), мм, не более - длина |
190 |
|
- ширина |
110 |
|
- высота |
140 |
|
Масса (без учета массы измерительного элемента), кг 2) |
от 0,4 до 1,6 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - для исполнения t1070 |
от -10 до +70 |
|
- для исполнения t2570 |
от -25 до +70 |
|
- для исполнения t5070 |
от -50 до +70 |
|
- для исполнения t5570 |
от -55 до +70 |
|
- относительная влажность при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Избыточное давление измеряемой среды, МПа, не более |
5 |
|
Наименование характеристики |
Значение |
|
Температура рабочей среды, °С:
|
от -45 до +85 от -45 до +200 от -45 до +450 |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
|
Маркировка взрывозащиты: - для исполнений с индексами Ех |
0Ex ia ПА T5 Ga X 0Ex ia ПА T4 Ga X 0Ex ia IIA T3 Ga X 0Ex ia IIB T5 Ga X 0Ex ia IIB T4 Ga X 0Ex ia IIB T3 Ga X |
|
Маркировка взрывозащиты: - для исполнений с индексами Exdia |
1Ex db ia [ia Ga] IIA T5 Gb X 1Ex db ia [ia Ga] IIA T4 Gb X 1Ex db ia [ia Ga] IIA T3 Gb X 1Ex db ia [ia Ga] IIB T5 Gb X 1Ex db ia [ia Ga] IIB T4 Gb X 1Ex db ia [ia Ga] IIB T3 Gb X |
| |
наносится на табличку, прикрепленную к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелкографии, а также на руководство по эксплуатации и паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 3.2 руководства по эксплуатации НКГЖ.407623.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
НКГЖ.407623.001ТУ Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51. Технические условия.
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1
Телефон (факс): +7 (495) 988-48-55 (+7 (499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1
Адрес места осуществления деятельности:
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Телефон (факс): +7 (495) 988-48-55 (+7 (499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1
Телефон (факс): +7 (495) 988-48-55 (+7 (499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Принцип действия уровнемеров основан на явлении магнитострикции. Для измерения уровня контролируемой среды на волновод из магнитострикционного материала, вдоль которого установлены один или два поплавка с постоянными магнитами, подается электрический импульс силы постоянного тока. В результате взаимодействия электрического импульса с постоянным магнитным полем поплавка (поплавков) возникает волна механического напряжения, распространяющаяся вдоль волновода с известной постоянной скоростью. Пьезоэлемент, размещённый в измерительном элементе, преобразует полученное механическое напряжение в электрический импульс. Расстояние до контролируемой среды пропорционально интервалу времени между подачей электрического импульса и обратным импульсом. Полученное значение величины преобразуется в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, и (или) отображается на светодиодном индикаторе.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: измерительный элемент (волновод); электронный блок; светодиодный индикатор (для уровнемеров с индикатором); поплавок (1 или 2). Для измерения температуры на нижнем конце измерительного элемента может быть расположен цифровой интегральный термометр. Электронный блок преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, и (или) в цифровой сигнал измеряемой величины, поступающий на индикатор.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем и другими устройствами.
На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения.
Уровнемеры выпускаются в трёх модификациях: ЭЛЕМЕР-УПМ-51/М2 (без индикатора), ЭЛЕМЕР-УПМ-51/М2И (с индикатором) и ЭЛЕМЕР-УПМ-51/М3И (с индикатором и батарейным блоком (или возможностью его установки)).
Уровнемеры имеют следующие исполнения:
- общепромышленное (ОП);
- взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь «i» (Ех);
- взрывозащищённое с видами взрывозащиты «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» (Exdia).
Фотографии общего вида уровнемеров, корпусов электронных блоков и измерительных элементов представлены на рисунках 1 - 5. По требованию потребителя допускается поставка уровнемеров с различными окрасками корпуса электронного блока.
Общий вид поплавков представлен на рисунке 6.
Места пломбировки от несанкционированного доступа представлены на рисунке 7.
Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелко-графии (рисунок 8).
Заводской номер наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 8).
Рисунок 1 - Общий вид ЭЛЕМЕР-УПМ-51
ЭЛЕМЕР-УПМ-51/М2
Рисунок 2 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М2, ЭЛЕМЕР-УПМ-51/М2И
ЭЛЕМЕР-УПМ-51/М2И
Рисунок 3 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М3И
|
ОП, Ех |
Ехdia |
ОП, Ех |
Ехdia |
|
П |
*7 | ||
|
ф | |||
|
ЭЛЕМЕР-УПМ-51/М2» |
ЭЛЕМЕР-УПМ-51/М2И | ||
|
ОП, Ех |
Ехdia | ||
|
ф- |
ф |
▼ | |
|
i |
ж |
1 |
ж |
|
ЭЛЕМЕР-У |
ПМ-51/М3И | ||
Рисунок 4 - Общий вид корпусов электронных блоков ЭЛЕМЕР-УПМ-51
Жёсткие измерительные элементы с одним поплавком
А0 (от минус 45 °С до плюс 85 °С)
А1 (от минус 45 °С до плюс 200 °С)
А2 (от минус 45 °С до плюс 450 °С)
Жёсткие измерительные элементы с двумя поплавками
код исполнения по температуре рабочей среды А0 (от минус 45 °С
до плюс 85 °C)
А1 (от минус 45 °С до плюс 200 °C)
А2 (от минус 45 °С до плюс 450 °C)
волновод с фланцем
Гибкие измерительные элементы
с одним поплавком
(код исполнения
по температуре
с двумя поплавками рабочей среды А0)
Рисунок 5 - Общий вид измерительных элементов (волноводов) ЭЛЕМЕР-УПМ-51
Рисунок 6 - Общий вид поплавков
пломба
пломба
Место нанесения
знака
Рисунок 7 - Места пломбировки от несанкционированного доступа
Место нанесения заводского номера
УПМ-51/М2
И 6 о о
Рисунок 8 - Место нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитострикционный |
ЭЛЕМЕР-УПМ-51 /М 1) |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей 3) |
- |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407623.001РЭ |
1 экз. |
|
Паспорт |
НКГЖ.407623.001-ХХХПС 2) |
1 экз. |
| ||
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |( |
от 50 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (уровня границы раздела сред), Д, мм 2): - для индекса заказа А |
±1; ±3 3) |
|
- для индекса заказа B |
±3 |
|
Диапазон измерений температуры рабочей среды, °С |
от -45 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С, для диапазона измерений: - от -45 °С до -40 °С |
±0,7 |
|
- св. -40 °С до +105 °С |
±0,5 |
|
- св. +105 °С до +120 °С |
±0,7 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведённой к диапазону унифицированного выходного сигнала силы постоянного тока погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, Ai, % |
±0,05 |
|
Выходные сигналы:
|
от 4 до 20 HART |
|
Вариация выходного сигнала:
|
2 1 |
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В: - для ЭЛЕМЕР-УПМ-51/М2 - для исполнений с индексами Ex, Exdia |
от 12,5 до 30,0 |
|
- для остальных исполнений |
от 12,5 до 42,0 |
|
- для ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И - для исполнений с индексами Ex, Exdia |
от 15 до 30 |
|
- для остальных исполнений |
от 15 до 42 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Длина измерительного элемента, мм, не более 1): - жёсткий измерительный элемент |
6500 |
|
- гибкий измерительный элемент |
20800 |
|
Габаритные размеры (без учета длины измерительного элемента), мм, не более - длина |
190 |
|
- ширина |
110 |
|
- высота |
140 |
|
Масса (без учета массы измерительного элемента), кг 2) |
от 0,4 до 1,6 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - для исполнения t1070 |
от -10 до +70 |
|
- для исполнения t2570 |
от -25 до +70 |
|
- для исполнения t5070 |
от -50 до +70 |
|
- для исполнения t5570 |
от -55 до +70 |
|
- относительная влажность при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Избыточное давление измеряемой среды, МПа, не более |
5 |
|
Наименование характеристики |
Значение |
|
Температура рабочей среды, °С:
|
от -45 до +85 от -45 до +200 от -45 до +450 |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
|
Маркировка взрывозащиты: - для исполнений с индексами Ех |
0Ex ia ПА T5 Ga X 0Ex ia ПА T4 Ga X 0Ex ia IIA T3 Ga X 0Ex ia IIB T5 Ga X 0Ex ia IIB T4 Ga X 0Ex ia IIB T3 Ga X |
|
Маркировка взрывозащиты: - для исполнений с индексами Exdia |
1Ex db ia [ia Ga] IIA T5 Gb X 1Ex db ia [ia Ga] IIA T4 Gb X 1Ex db ia [ia Ga] IIA T3 Gb X 1Ex db ia [ia Ga] IIB T5 Gb X 1Ex db ia [ia Ga] IIB T4 Gb X 1Ex db ia [ia Ga] IIB T3 Gb X |
| |
