Номер по Госреестру СИ: 53210-13
53210-13 Регистраторы многоканальные технологические
(РМТ 29)
Назначение средства измерений:
Регистраторы многоканальные технологические РМТ 29 (далее по тексту - РМТ или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление, или в цифровой сигнал на базе интерфейса RS-232, RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР.

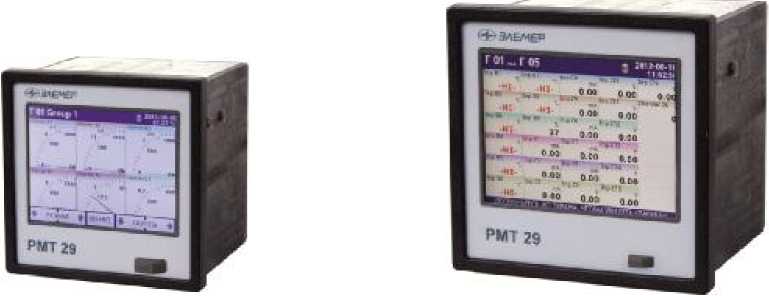

Внешний вид.
Регистраторы многоканальные технологические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2028
Номер записи - 143106
ID в реестре СИ - 365506
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РМТ29М2, РМТ29М1, РМТ29/М2, РМТ29/М1, РМТ-59, РМТ-29/М2, РМТ 29/М3, РМТ 29/М2, РМТ 29/М1, РМТ 29/2, РМТ 29, мод. РМТ 29/М2, РМТ 29 мод. РМТ 29/М2, РМТ 29 М2, РМТ 29 М1, РМТ 29, нет модификации, нет данных, модификация РМТ 29/М2, PMT29/М2,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок - 146
Выдано извещений - 0
Кол-во периодических поверок - 80
Кол-во средств измерений - 95
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1429 дн.
Приказы РСТ, где упоминается данный тип СИ
№380 от 2013.04.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53184-13 по 53194-13,21611-13,34859-13,37096-13,53195-13 по 53211-13)
№380 от 2018.02.26 О продлениии срока действия свидетельств об утверждении типа
№3245 от 2022.12.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№324 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Регистраторы многоканальные технологические (РМТ 29)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16447-08 27.04.2028 |
Преобразователи измерительные температуры и влажности, ИПТВ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
20390-12 03.02.2027 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
22676-17 06.10.2027 |
Преобразователи измерительные модульные, ИПМ 0399 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А) |
|
26111-08 27.04.2028 |
Калибраторы температуры эталонные, КТ-110 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
32453-17 07.08.2027 |
Блоки питания и преобразования сигналов, БППС 4090 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С |
|
37136-08 27.04.2028 |
Измерители-регуляторы технологические, ИРТ 5500 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
53210-13 26.02.2028 |
Регистраторы многоканальные технологические, РМТ 29 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
53654-13 27.04.2028 |
Преобразователи измерительные, ИП 0304 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
54183-13 07.06.2028 |
Термометры многоканальные, ТМ 51ХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122 |
|
67943-17 07.07.2027 |
Измерители-регуляторы технологические, ИРТ 53ХХН, ИРТВ 5215 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
67954-17 07.07.2027 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30М Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
68499-17 05.09.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТххУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68902-17 06.10.2027 |
Регистраторы многоканальные технологические, РМТ 19 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
70755-18 28.03.2028 |
Калибраторы давления пневматические, "ЭЛЕМЕР-ПКД-260" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71774-18 09.07.2029 |
Калибраторы давления портативные, "ЭЛЕМЕР-ПКД-160" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73329-18 04.12.2028 |
Уровнемеры ультразвуковые, "ЭЛЕМЕР-УРЗ-41" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80030-20 07.12.2025 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
81200-21 11.03.2026 |
Вставки термочувствительные для термопреобразователей сопротивления, ТВТ 1001, ТВТ 1002 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С |
|
81274-21 15.03.2026 |
Счетчики, "ЭЛЕМЕР-СТ-365" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
81480-21 07.04.2026 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-П150" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82091-21 18.06.2026 |
Термометры сопротивления платиновые эталонные, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74824-19 22.04.2029 |
Расходомеры-счётчики электромагнитные, ЭЛЕМЕР-РЭМ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
85045-22 |
Манометр грузопоршневой, Ruska 2465 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
85095-22 04.04.2027 |
Установки поверочные, ЭЛЕМЕР-ПУ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85582-22 16.05.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, "ЭЛЕМЕР-ИКСУ-3000" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - с индексом заказа A, 3 года - с индексом заказа В |
|
85515-22 04.05.2027 |
Преобразователи измерительные, ИП 0304/М3-Н Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индексов заказа A, A0; 5 лет - для индексов заказа В, С |
|
85715-22 01.06.2027 |
Термометры сопротивления платиновые эталонные высокотемпературные, ВТС Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
88290-23 28.02.2028 |
Устройства имитационно-поверочные, ИМИТАТОР ИПУ-01 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
89526-23 17.07.2028 |
Уровнемеры магнитострикционные, ЭЛЕМЕР-УПМ-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
89574-23 24.07.2028 |
Блоки преобразования и регулирования сигналов, ЭЛЕМЕР-БПРС-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
93478-24 15.10.2029 |
Вставки термочувствительные для преобразователей термоэлектрических, ТВТ 200Х Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года (в диапазоне измерений до 300 ºС включ.); 2 года (в диапазоне измерений св. 300 ºС до 800 ºС включ.); 1 год (в диапазоне измерений св. 800 ºС) |
Кто поверяет Регистраторы многоканальные технологические (РМТ 29)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "СНЭМА-СЕРВИС" (1479) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ЭЛЕМЕР" (1491) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГУП "ФЦДТ "СОЮЗ" (RA.RU.312530) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 1 | 0 | 2 | 0 | 3 | 0 | 2 | |
| ОАО "Сарапульский электрогенераторный завод" (РОСС СОБ 3.00233.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 49 | 3 | 27 | 6 | 0 | 27 | 19 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 27 | 5 | 0 | 27 | 0 | 10 | 0 | 10 | |
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| КАО "АЗОТ" (RA.RU.312410) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО «ММП имени В.В.Чернышева» (RA.RU.311933) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЕРПУХОВСКИЙ ЗАВОД "МЕТАЛЛИСТ" (RA.RU.312094) | 20 | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| АО "МСЗ" (RA.RU.311829) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ГОРЭЛЕКТРОСЕТЬ" (RA.RU.314414) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Регистраторы многоканальные технологические (РМТ 29)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
1415 | 1415 |
Программное обеспечение
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия РМТ с компьютером, не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспече- (*) ния |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение «РМТ 29» |
cmc firmware v3.04.0.zip |
3.04.0 |
По номеру версии |
- |
|
Программное обеспечение «DAQ-менеджер» |
DAQManager- v1.6.2.73-install.exe |
1.6.2.73 |
- | |
|
(*) Примечание к таблице 1: и более поздние версии. | ||||
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.006РЭ и паспорта НКГЖ.411124.006ПС, НКГЖ.411124.006-01ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации НКГЖ.411124.006РЭ.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам многоканальным технологическим РМТГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные таблицы.
ТУ 4226-111-13282997-2012. Регистраторы многоканальные технологические РМТ 29. Технические условия.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу НКГЖ.411124.006МП «Регистраторы многоканальные технологические РМТ 29. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 05.02.2013 г.
Основные средства поверки:
-
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000: диапазон воспроизведения сопротивления: 0.180 Ом, ПГ: ±0,015 Ом; диапазон воспроизведения со-противления:180...320 Ом, ПГ: ±0,025 Ом; диапазон воспроизведения температуры (ТС): минус 200.600 °С, ПГ: ±0,05 °С; диапазон воспроизведения температуры (ТП): минус 210.1300 °С, ПГ: ±0,3 °С; диапазон воспроизведения напряжения: минус 10.100 мВ, 0.12 В, ПГ: ±(7-10’5-|U| + 3) мкВ, ± 3 мВ; диапазон воспроизведения и измерения тока: 0.25 мА, ПГ: ±(10"‘М + 1) мкА;
-
- комплекс автоматизированный многоканальный поверочный «ЭЛЕМЕР-АМК-310»: диапазон воспроизведения и измерений тока: 0.25 мА, ПГ: ±(10-4П + 1) мкА; диапазон воспроизведения напряжения: минус 10.100 мВ, ПГ: ±(7-10’5-|U| + 3) мкВ; значения воспроизведения сопротивления: 0, 40, 80, 158, 316 Ом, ПГ: ±(1-10’5-R+1-10’3) Ом;
-
- резистор МЛТ: МЛТ-0,125-470 Ом ±0,5 %;
-
- мера электрического сопротивления однозначная МС3050: номинальное значение сопротивления: 10 Ом, класс точности: 0,002;
-
- магазин сопротивлений Р4831: класс точности 0,02;
-
- компаратор напряжений Р3003: класс точности 0,0005;
-
- установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;
-
- мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0.20000 МОм.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail: elemer@elemer.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС », г. Москва
Принцип действия РМТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения
(ПО).
РМТ имеет модульную конструкцию, состоящую из базового устройства и дополнительных измерительных модулей входа и модулей выхода. Базовое устройство содержит:
-
- главный процессор;
-
- дисплей с сенсорной панелью;
-
- модуль питания;
-
- основные коммуникационные интерфейсы (USB и RS-485);
-
- три разъема, предназначенные для установки измерительных модулей входа и/или модулей выхода;
-
- один разъем, предназначенный для установки интерфейсных модулей (USB Host, RS-485, RS-485/RS-232 и Ethernet).
Модули входа:
-
- 3/5-канальный модуль аналогового входа;
-
- 4/6/8/16/24-канальный модуль измерений напряжения/тока;
-
- 4/6-канальный модуль измерений сигналов термопреобразователей сопротивления;
-
- 4/8/12-канальный модуль измерений сигналов термоэлектрических преобразователей;
-
- 8/16/24-канальный модуль дискретного входа;
-
- 4-канальный универсальный модуль счетного устройства;
-
- 2/4-канальный модуль измерений расхода + 2/4-канальный модуль измерений тока;
-
- 2/4-канальный модуль счетчика импульсов и измерения тока.
Модули выхода:
- 8/16-канальный модуль твердотельных реле;
- 4/6-канальный модуль реле 5 A/250 В;
- 8/12-канальный модуль реле 1 A/250 В;
- 2/4/6/8- канальный модуль пассивного токового выхода .
РМТ выпускаются в следующих модификациях - РМТ 29/М1, РМТ 29/М2, отличающихся конструктивными особенностями.
Фотографии общего вида регистраторов многоканальных технологических РМТ 29 представлены на рисунке 1.
РМТ 29/М1
РМТ 29/М2
Рис. 1
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Регистратор многоканальный технологический РМТ 29/М1 РМТ 29/М2 |
НКГЖ.411124.006 |
1 |
Модификация и исполнение в соответствии с заказом |
|
НКГЖ.411124.006-01 |
1 | |||
|
2 |
Комплект монтажных частей и принадлежностей |
НКГЖ.411911.054 | ||
|
2.1 |
Сборочные скобы |
2 | ||
|
2.2 |
Стилус |
1 | ||
|
3 |
Комплект программного обеспечения |
НКГЖ.411919.009 |
1 | |
|
4 |
Руководство по эксплуатации |
НКГЖ.411124.006РЭ |
1 | |
|
5 |
Паспорт: РМТ 29/М1 РМТ 29/М2 |
НКГЖ.411124.006ПС НКГЖ.411124.006-01ПС |
1 1 | |
|
6 |
Талон на гарантийный ремонт и послегарантийное обслуживание |
1 | ||
|
7 |
Методика поверки |
НКГЖ.411124.006МП |
1 |
Таблица 2 - Основные метрологические характеристики
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Тип первичного преобразователя |
В соответствии с ГОСТ (МЭК) | ||
|
абсолютной |
приведенной, % | |||||
|
Температура |
-100:600°С |
±1 °С |
±0,14 |
Pt100, Pt1000 |
6651-2009 (МЭК 60751:2009) | |
|
±2 °С |
±0,3 |
Pt500 | ||||
|
-200-600 °С |
±2 °С |
±0,25 |
50П, 500П |
6651-2009 | ||
|
±1 °С |
±0,12 |
100П | ||||
|
-50:200 °С |
±1,8 °С |
±0,73 |
50М |
а=0,00426 °С-1 |
6651-2009 | |
|
±0,9 °С |
±0,37 |
100М | ||||
|
-180:200 °С |
±1,6 °С |
±0,4 |
50М |
а=0,00428 °С-1 | ||
|
±0,8 °С |
±0,2 |
100М | ||||
|
-60:180 °С |
±0,7 °С |
±0,3 |
Ni100, Ni1000 |
6651-2009 | ||
|
±1,4 °С |
±0,58 |
Ni500 | ||||
|
-210:1200 °С |
±6,3 °С |
±0,44 |
ТЖК (J) |
Р 8.585-2001 (МЭК 60584) | ||
|
-100:1200 °С |
±3 °С |
±0,23 | ||||
|
-200:800 °С |
±4,4 °С |
±0,44 |
ТХК (L) | |||
|
-100:800 °С |
±2,5 °С |
±0,28 | ||||
|
-200:1370 °С |
±8 °С |
±0,51 |
ТХА (К) | |||
|
-100:1370 °С |
±4 °С |
±0,27 | ||||
|
-50:1768 °С |
±8,6 °С |
±0,47 |
ТПП (R) | |||
|
0:1768 °С |
±5,5 °С |
±0,31 | ||||
|
-50:1768 °С |
±7,5 °С |
±0,41 |
ТПП (S) | |||
|
0:1768 °С |
±6 °С |
±0,34 | ||||
|
-200:400 °С |
±1,9 °С |
±0,31 | ||||
|
-100:400 °С |
±1 °С |
±0,20 | ||||
|
-200:1300 °С |
±12 °С |
±0,8 |
ТНН (N) | |||
|
-100:1300 °С |
±5,9 °С |
±0,42 | ||||
|
-200:1000 °С |
±4,7 °С |
±0,40 |
ТХКн (Е) | |||
|
-100:1000 °С |
±2,7 °С |
±0,25 | ||||
|
Сила тока |
0:25 мА |
±0,037 мА |
±0,15 |
с унифицированным выходным сигналом |
26.011-80 | |
|
-2:30 мА |
±0,048 мА | |||||
|
Напряжение |
0:75 мВ |
±0,15 мВ |
±0,2 | |||
|
0:100 мВ |
±0,2 мВ | |||||
|
-10:120 мВ |
±0,26 мВ | |||||
|
-10:30 мВ |
±0,08 мВ | |||||
|
Напряжение |
0+10 В |
±0,025 В |
±0,25 |
с унифицированным выходным сигналом |
26.011-80 |
|
-1+12 В |
±0,032 В | ||||
|
Сопротивление |
0+320 Ом |
±0,64 Ом |
±0,2 | ||
|
0+325 Ом |
±0,65 Ом | ||||
|
0+3250 Ом |
±6,5 Ом |
Предел допускаемой дополнительной погрешности РМТ, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов °С: ±2,5.
Предел допускаемой основной погрешности срабатывания сигнализации не превышает
|
предела основной погрешности измеряемых величин. Пределы допускаемой основной погрешности токового выхода: |
±(k| Yo|+0,2)%, |
где y0 - предел основной приведенной погрешности из таблицы 2;
к - коэффициент, равный отношению диапазона измерений к диапазону преобразования токового выхода, при сопротивлении нагрузки R, = 0,4 кОм для выхода 4...20 мА.
Питание РМТ осуществляется:
|
- от сети переменного тока с частотой, Гц: |
50+60 |
|
и напряжением, В: |
от 85 до 249 |
|
при номинальном напряжении, В: |
220; |
|
- от сети постоянного тока напряжением, В: |
от 85 до 249 |
|
при номинальном напряжении, В: |
220. |
|
Потребляемая мощность, В^А, не более: |
20. |
Габаритные размеры и масса соответствуют приведенным в таблице 3.
Таблица 3 - Габаритные размеры и масса
|
Шифр модификации |
Диагональ монитора, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
длина |
ширина |
высота |
вырез в щите | |||
|
РМТ 29/М1 |
88,9 |
100 |
96 |
96 |
91x91 |
0,5 |
|
РМТ 29/М2 |
144,8 |
100 |
145 |
145 |
138x138 |
1 |
Средняя наработка на отказ не менее 50000 ч.
Средний срок службы не менее 10 лет.
Рабочие условия эксплуатации:
-
- диапазон температур окружающего воздуха (в зависимости
от исполнения), °С: от 0 до плюс 50,
от минус 20 до плюс 50;
-
- относительная влажность при температуре 30 °С и ниже, %, не более: 95.
