Номер по Госреестру СИ: 89574-23
89574-23 Блоки преобразования и регулирования сигналов
(ЭЛЕМЕР-БПРС-51)
Назначение средства измерений:
Блоки преобразования и регулирования сигналов ЭЛЕМЕР-БПРС-51 (далее по тексту -БПРС-51 или приборы) предназначены для измерений и преобразования сигналов, поступающих от преобразователей с унифицированными выходными сигналами силы постоянного тока от 4 до 20 мА и (или) цифровыми сигналами HART-протокола в унифицированные выходные сигналы силы постоянного тока от 4 до 20 мА и в цифровые сигналы интерфейса RS-485 и USB c протоколами обмена MODBUS RTU.

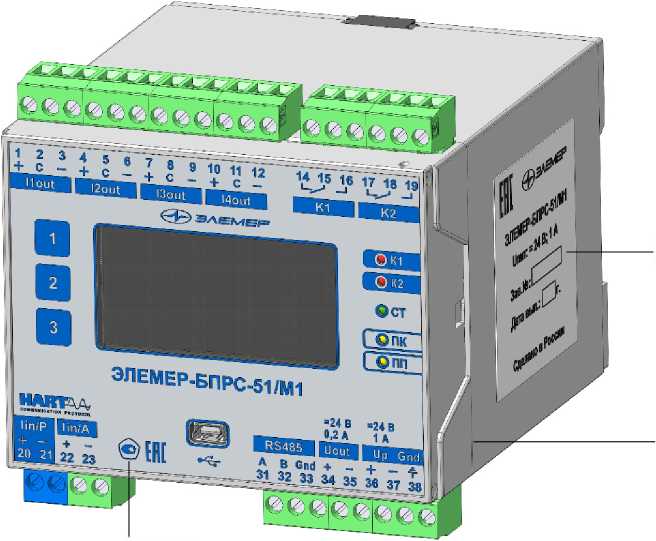

Внешний вид.
Блоки преобразования и регулирования сигналов
Рисунок № 1
Внешний вид.
Блоки преобразования и регулирования сигналов
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2023
Срок свидетельства - 24.07.2028
Номер записи - 191545
ID в реестре СИ - 1409996
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭЛЕМЕР-БПРС-51ЕХ/М2, ЭЛЕМЕР-БПРС-51,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1502 от 2023.07.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Блоки преобразования и регулирования сигналов (ЭЛЕМЕР-БПРС-51)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16447-08 27.04.2028 |
Преобразователи измерительные температуры и влажности, ИПТВ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
20390-12 03.02.2027 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
22676-17 06.10.2027 |
Преобразователи измерительные модульные, ИПМ 0399 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А) |
|
26111-08 27.04.2028 |
Калибраторы температуры эталонные, КТ-110 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
32453-17 07.08.2027 |
Блоки питания и преобразования сигналов, БППС 4090 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С |
|
37136-08 27.04.2028 |
Измерители-регуляторы технологические, ИРТ 5500 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
53210-13 26.02.2028 |
Регистраторы многоканальные технологические, РМТ 29 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
53654-13 27.04.2028 |
Преобразователи измерительные, ИП 0304 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
54183-13 07.06.2028 |
Термометры многоканальные, ТМ 51ХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122 |
|
67943-17 07.07.2027 |
Измерители-регуляторы технологические, ИРТ 53ХХН, ИРТВ 5215 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
67954-17 07.07.2027 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30М Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
68499-17 05.09.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТххУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68902-17 06.10.2027 |
Регистраторы многоканальные технологические, РМТ 19 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
70755-18 28.03.2028 |
Калибраторы давления пневматические, "ЭЛЕМЕР-ПКД-260" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71774-18 09.07.2029 |
Калибраторы давления портативные, "ЭЛЕМЕР-ПКД-160" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73329-18 04.12.2028 |
Уровнемеры ультразвуковые, "ЭЛЕМЕР-УРЗ-41" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80030-20 07.12.2025 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
81200-21 11.03.2026 |
Вставки термочувствительные для термопреобразователей сопротивления, ТВТ 1001, ТВТ 1002 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С |
|
81274-21 15.03.2026 |
Счетчики, "ЭЛЕМЕР-СТ-365" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
81480-21 07.04.2026 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-П150" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82091-21 18.06.2026 |
Термометры сопротивления платиновые эталонные, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74824-19 22.04.2029 |
Расходомеры-счётчики электромагнитные, ЭЛЕМЕР-РЭМ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
85045-22 |
Манометр грузопоршневой, Ruska 2465 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
85095-22 04.04.2027 |
Установки поверочные, ЭЛЕМЕР-ПУ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85582-22 16.05.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, "ЭЛЕМЕР-ИКСУ-3000" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - с индексом заказа A, 3 года - с индексом заказа В |
|
85515-22 04.05.2027 |
Преобразователи измерительные, ИП 0304/М3-Н Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индексов заказа A, A0; 5 лет - для индексов заказа В, С |
|
85715-22 01.06.2027 |
Термометры сопротивления платиновые эталонные высокотемпературные, ВТС Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
88290-23 28.02.2028 |
Устройства имитационно-поверочные, ИМИТАТОР ИПУ-01 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
89526-23 17.07.2028 |
Уровнемеры магнитострикционные, ЭЛЕМЕР-УПМ-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
89574-23 24.07.2028 |
Блоки преобразования и регулирования сигналов, ЭЛЕМЕР-БПРС-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
93478-24 15.10.2029 |
Вставки термочувствительные для преобразователей термоэлектрических, ТВТ 200Х Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года (в диапазоне измерений до 300 ºС включ.); 2 года (в диапазоне измерений св. 300 ºС до 800 ºС включ.); 1 год (в диапазоне измерений св. 800 ºС) |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Блоки преобразования и регулирования сигналов (ЭЛЕМЕР-БПРС-51)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 54 | 53 | 54 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Блоки преобразования и регулирования сигналов (ЭЛЕМЕР-БПРС-51)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В БПРС-51 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО - «БПРС-51», встроенное в микропроцессорный модуль БПРС-51, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Внутреннее ПО предназначено для преобразования, обработки, вывода измеряемых или выходных сигналов на индикатор, а также передачи этих сигналов через интерфейс на внешние устройства.
Внешнее ПО - «MODBUS-CONFIG», предназначенное для подключения
персонального компьютера, просмотра и изменения параметров конфигурации БПРС-51.
Нормирование метрологических характеристик БПРС-51 проведено с учётом влияния внутреннего и внешнего ПО.
Уровень защиты внутреннего ПО и измерительной информации соответствует уровню «высокий» согласно рекомендации по метрологии Р 50.2.077-2014. Данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Уровень защиты внешнего ПО и измерительной информации соответствует уровню «низкий» согласно рекомендации по метрологии Р 5 0.2.077 -20 1 4, не используются никакие специальные средства защиты от преднамеренных изменений.
Идентификационные данные внутреннего и внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего и внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
БПРС-51 |
MODBUS-CONFIG |
|
Номер версии (идентификационный номер) ПО |
1.ХХХ* |
2.01.ХХХХ** |
|
Цифровой идентификатор ПО |
- |
- |
|
* Обозначение версии метрологически незначимой части внутреннего ПО, может принимать значения от 000 до 999; ** Обозначение версии метрологически незначимой части внешнего ПО, может принимать значения от 0000 до 9999. | ||
В идентификационном номере внутреннего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель БПРС-51 методом шелкографии, а также на руководство по эксплуатации и паспорта - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.3 «Устройство и работа» документа НКГЖ.411531.009РЭ Блоки преобразования и регулирования сигналов «ЭЛЕМЕР-БПРС-51». Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
НКГЖ.411531.009ТУ Блоки преобразования и регулирования сигналов
«ЭЛЕМЕР-БПРС-51». Технические условия.
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1
Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1
Телефон, факс: +7(495) 988-48-55, +7(499) 735-14-02
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Тел.: +7 (495) 491-78-12
Email: sittek@mail.ru; mce-info@mail.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1
Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Принцип действия БПРС-51 основан на измерении и аналого-цифровом преобразовании электрических сигналов силы постоянного тока от 4 до 20 мА и передаче этих сигналов и/или цифрового сигнала HART-протокола в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора, осуществляет информационную связь с персональным компьютером (ПК) через последовательный интерфейс RS-485 или интерфейс USB и передает код измеряемого сигнала в цифро-аналоговый преобразователь, преобразующий его в выходной унифицированный сигнал постоянного тока от 4 до 20 мА. На индикаторе БПРС-51 и на экране монитора ПК отображаются результаты измерений в цифровом виде, а также сведения о режиме работы БПРС-51. В зависимости от значений измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
БПРС-51 выполнены в пластиковом корпусе, который может быть любого цвета. На передней панели БПРС-51 расположен OLED-индикатор, шкальный индикатор (для ЭЛЕМЕР-БПРС-51/М2), единичные индикаторы, кнопочная клавиатура. БПРС-51 имеют клеммы для подключения преобразователей, источника питания, внешних устройств и разъем miniUSB В.
БПРС-51 являются микропроцессорными, переконфигурируемыми приборами с индикацией текущих значений измеряемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и переключение отображения значений измеряемых величин на цифровом индикаторе производится с помощью кнопочной клавиатуры; просмотр и изменение параметров конфигурации - с помощью внешнего программного обеспечения. Связь БПРС-51 с ПК осуществляется по интерфейсу RS-485 с использованием протокола обмена MODBUS RTU или по интерфейсу USB.
БПРС-51 предусматривает подключение к нему:
- одного преобразователя с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА или,
- одного преобразователя с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА с HART-протоколом или,
- до четырех преобразователей с HART-протоколом в режиме фиксированного тока 4 мА.
БПРС-51 выпускаются в двух модификациях: ЭЛЕМЕР-БПРС-51/М1 и ЭЛЕМЕР-БПРС-51/М2, отличающихся конструктивным исполнением. ЭЛЕМЕР-БПРС-51/М1 имеют четыре выходных токовых канала, монтируются на DIN-рейке; ЭЛЕМЕР-БПРС-51/М2 имеют два выходных токовых канала, шкальный светодиодный индикатор, монтируются на стену.
БПРС-51 имеют исполнения: общепромышленное (ЭЛЕМЕР-БПРС-51/М1, ЭЛЕМЕР-БПРС-51/М2); взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «1» (ЭЛЕМЕР-БПРС-51Ех/М1, ЭЛЕМЕР-БПРС-51Ex/М2).
Общий вид БПРС-51 с изображениями мест нанесения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится на табличку, прикрепленную к корпусу БПРС-51, термотрансферным способом. Изображение мест нанесения заводского номера, в зависимости от модификации, представлено на рисунке 1.
Конструкция БПРС-51 не предусматривает нанесение на корпус знака поверки.
Место нанесения заводского номера
Место пломбирования
Место нанесения знака утверждения типа
ЭЛЕМЕР-БПРС-51/М1
ЭЛЕМЕР-БПРС-51/М2
Место пломбирования
К2
-н ‘СТАТУС *пк
-с *пп
Место нанесения заводского номера
Место нанесения знака утверждения типа
ЭЛЕМЕР-БПРС-51/М2
Рисунок 1 - Общий вид блоков преобразования и регулирования сигналов ЭЛЕМЕР-БПРС-51 с указанием мест нанесения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок преобразования и регулирования сигналов ЭЛЕМЕР-БПРС-51/М1 ЭЛЕМЕР-БПРС-51/М2 |
НКГЖ.411531.009 НКГЖ.411531.009-10 |
1 шт. |
|
Комплект программного обеспечения |
- |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.411531.009РЭ |
1 экз. |
|
Паспорт |
НКГЖ.411531.009ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений силы постоянного тока, % |
±0,05 |
|
Пределы допускаемой основной приведенной погрешности к диапазону выходного сигнала силы постоянного тока, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, % |
±0,025 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Входные сигналы:
|
от 4 до 20 HART |
|
Выходные сигналы:
|
от 4 до 20 MODBUS RTU |
Продолжение таблицы 3
|
1 |
2 |
|
Параметры электрического питания напряжение питания постоянного тока, В | |
|
ЭЛЕМЕР-БПРС-51/М1 |
24,0±2,4 |
|
ЭЛЕМЕР-БПРС-51/М2 |
от 150 до 249 |
|
- напряжение питания переменного тока, В | |
|
ЭЛЕМЕР-БПРС-51/М2 |
от 130 до 249 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более | |
|
ЭЛЕМЕР-БПРС-51/М1 |
20 |
|
ЭЛЕМЕР-БПРС-51/М2 |
15 |
|
Габаритные размеры (длина х ширина х высота), мм, не более | |
|
ЭЛЕМЕР-БПРС-51/М1 |
100 х 110 х 96 |
|
ЭЛЕМЕР-БПРС-51/М2 |
187 х 83 х 194 |
|
Масса, кг, не более | |
|
ЭЛЕМЕР-БПРС-51/М1 |
0,35 |
|
ЭЛЕМЕР-БПРС-51/М2 |
0,75 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -45 до +50 |
|
относительная влажность при температуре +35 °С, %, не более |
95 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
[Ex ia Ga] IIB X |
|
Степень защиты, обеспечиваемая оболочкой (корпусом) | |
|
ЭЛЕМЕР-БПРС-51/М1 |
IP20 |
|
ЭЛЕМЕР-БПРС-51/М2 |
IP65 |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
