МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 мая 2024 г.

№     1170_____

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

и метрологии

мая______2024 Г. __70

от «__»

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации про-извод-ства

Методика

поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Анализаторы спектра

СК4М

С

92098-24

СК4М-18А/1, зав.

№№ 1101190142, 1101230217;

СК4М-18А/8 зав.

№№ 1101170108,

1101230216;

СК4М-50/4 зав.

№№ 1117200015,

1117230027

Акционерное общество «Научнопроизводственная фирма «МИКРАН» (АО «НПФ «МИКРАН»), г.

Томск

Акционерное общество

«Научнопроизводственная фирма «МИКРАН» (АО «НПФ «МИКРАН»), г.

Томск

ОС

ЖНКЮ.46

8166.024

Д3 «ГСИ.

Анализаторы спектра СК4М.

Методика поверки»

1 год

Акционерное общество «Научнопроизводственная фирма «МИКРАН» (АО «НПФ «МИКРАН»), г. Томск

ФБУ «Томский ЦСМ», г. Томск

22.12.2023

2.

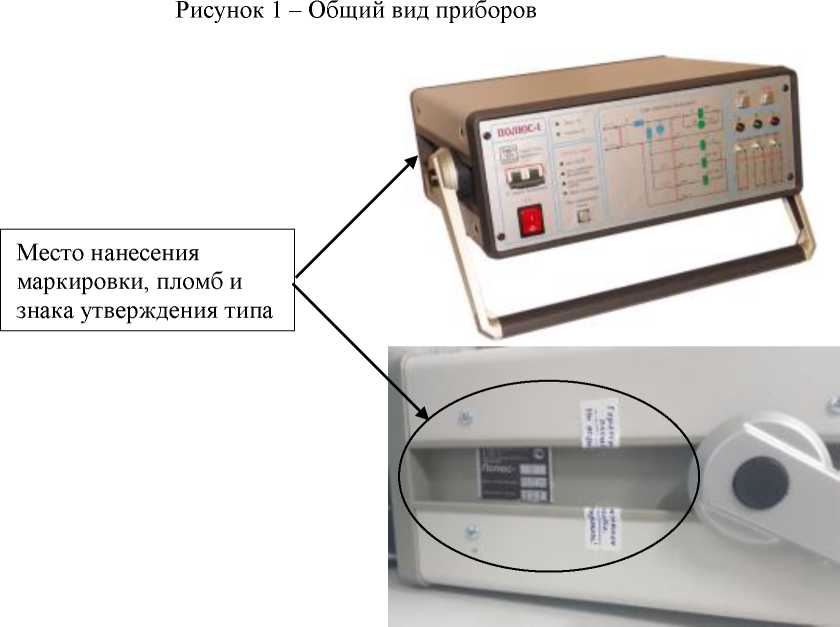

Приборы для испытаний высоковольтных выключателей

Полюс

С

92099-24

Мод. Полюс-5 №

127

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»),

г. Самара

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»),

г. Самара

ОС

МП-699/092023 «ГСИ.

Приборы для испытаний вы-соковольтных вы-ключате-лей Полюс.

Методика

1 год

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»), г. Самара

ООО «ПРОММАШ ТЕСТ», г. Москва

16.10.2023

поверки»

3.

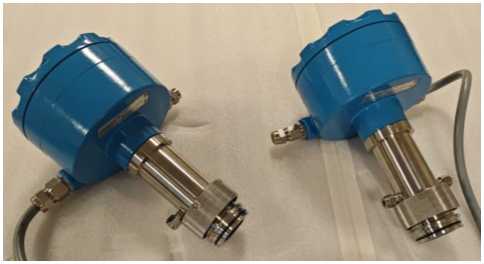

Газоанализаторы

МС3045

С

92100-24

001, 002

Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис»), г.

Москва

Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис»), г. Москва

ОС

МП-

776/122023 «ГСИ. Газоанализаторы МС3045.

Методика поверки»

1 год

Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис»), г. Москва

ООО «ПРОММАШ ТЕСТ», Московская обл., г. Чехов

24.01.2024

4.

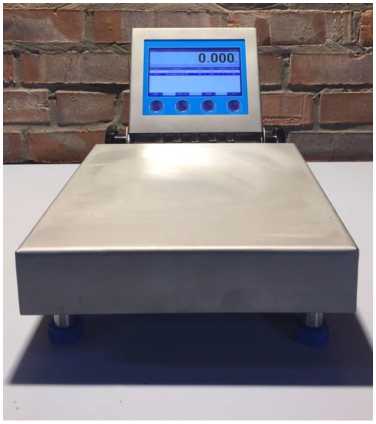

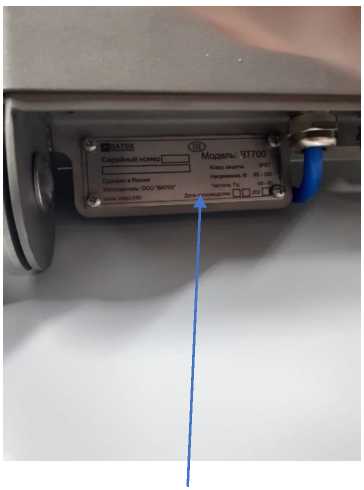

Весы электронные морские

ВАТЕК

ВТ

С

92101-24

ВТ700-ВП2525-6 зав. № 001, ВТ700-ВП4046-60 зав.№002, ВТ700-ВПН-600 зав. №003, ВТ700-ВП4060М-60 зав. №004

Общество с ограниченной ответственностью «ВАТЕК»

(ООО «ВА-

ТЕК»), г.

Москва

Общество с ограниченной ответственностью «ВАТЕК» (ООО «ВА-ТЕК»), г.

Москва

ОС

МП 20401-2023 «ГСИ. Весы электронные морские ВАТЕК

ВТ. Методика поверки»

1 год

Общество с ограниченной ответственностью «ВАТЕК» (ООО «ВА-ТЕК»), г. Москва

ФГБУ «ВНИИМС», г.

Москва

02.11.2023

5.

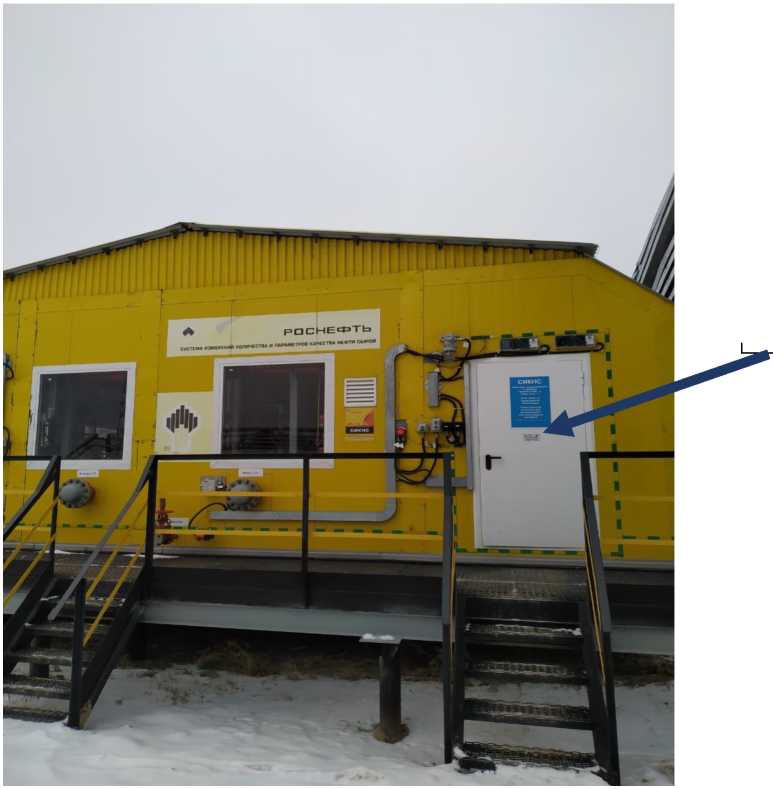

Система измерений количества и параметров нефти сырой Красноленинского НГКМ

Обозна

чение

отсутствует

Е

92102-24

ОИ 369

Общество с ограниченной ответственностью «Научнопроизводственное предприятие

ОЗНА-Инжиниринг»

(ООО «НПП ОЗНА-

Инжиниринг»), г. Уфа

Акционерное общество «РН-Няганьнефте-газ» (АО «РН-Няганьнефте-газ»), Тюменская обл., Ханты-Мансийский автономный округ, г. Нягань

ОС

МП 15879-2023 «ГСИ. Система измерений количества и параметров нефти сырой Красноленинского НГКМ. Методика поверки»

1 год

Общество с ограниченной ответственностью «Научнопроизводственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»), г. Уфа

ВНИИР - филиал

ФГУП «ВНИИМ

им.

Д.И.Менделеева», г. Казань

21.12.2023

6.

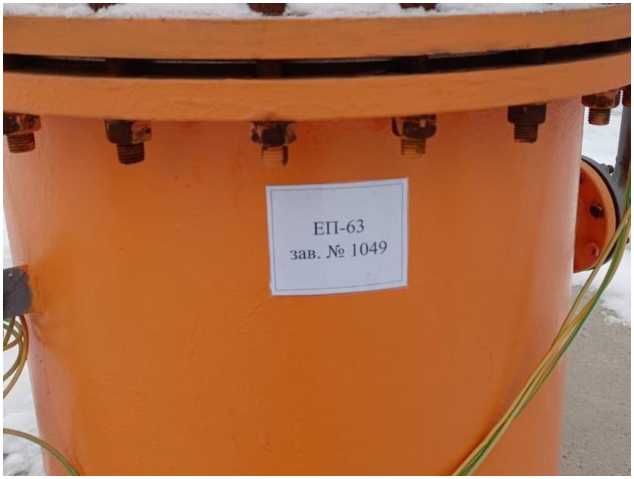

Резервуар стальной горизонтальный ци-линдриче-ский

ЕП-63

Е

92103-24

1049

Общество с ограниченной ответственностью производственно-коммерческая фирма «Перспектива» (ООО

Общество с ограниченной ответственностью производственно-коммерческая фирма «Перспектива» (ООО

ОС

ГОСТ

8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндри-

5 лет

Общество с ограниченной ответственностью «Мелстон-Сервис» (ООО «Мелстон-Сервис»), г. Санкт-

ФБУ «Омский ЦСМ», г. Омск

30.11.2023

ПКФ «Перспектива»), г. Первоуральск

ПКФ «Перспектива»), г. Первоуральск

ческие.

Методика поверки»

Петербург

7.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром добыча Оренбург» Газопромысловое управление

Обозна

чение отсутствует

Е

92104-24

02.001-2024

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»), г. Оренбург

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»), г. Оренбург

ОС

МП-

532.310556 -2024 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром добыча Оренбург» Газопромысловое управление. Методика поверки»

4 года

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»), г. Оренбург

ЗападноСибирский филиал ФГУП

«ВНИИФТРИ», г.

Новосибирск

01.03.2024

8.

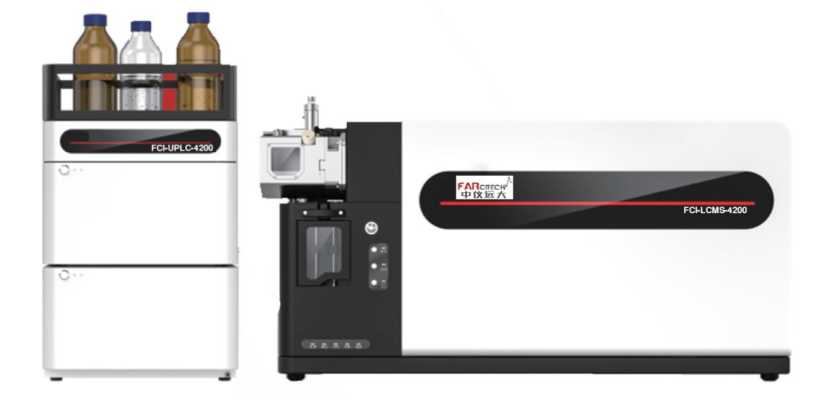

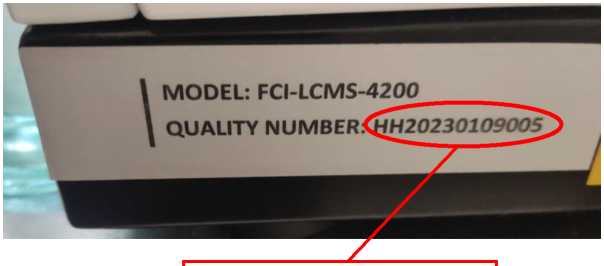

Хромато-масс-спектрометры жидкостные

FCI-

LCMS-

4200

С

92105-24

HH20230109005

Фирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай

Фирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай

ОС

МП 20505-2024

«ГСИ.

Хромато-масс-спектрометры жидкостные FCI-

LCMS-

4200. Ме-

1 год

Общество с ограниченной ответственностью «МС-

АНАЛИТИКА» (ООО «МС-

АНАЛИТИ

КА»), г. Москва

ФГБУ

«ВНИИМС», г.

Москва

05.03.2024

тодика поверки»

9.

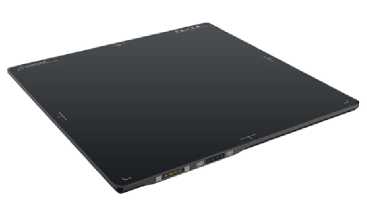

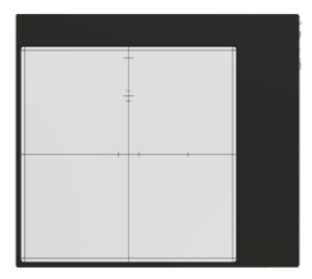

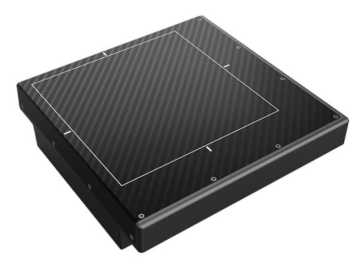

Системы прямой цифровой радиографии

КОН

ТРАСТ

С

92106-24

Исп. 0909, зав. № 0010; исп. 1717, зав. № 0011

Акционерное общество «Юнитест-Рентген» (АО «Юнитест-Рентген»), г.

Санкт-

Петербург

Акционерное общество «Юнитест-Рентген» (АО «Юнитест-Рентген»), г.

Санкт-

Петербург

ОС

МП 25120004-2023 «ГСИ. Системы прямой цифровой радиографии КОНТРАСТ. Методика поверки»

1 год

Акционерное общество «Юнитест-

Рентген» (АО

«Юнитест-Рентген»), г. Санкт-Петербург

ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Санкт-Петербург

26.03.2024

10.

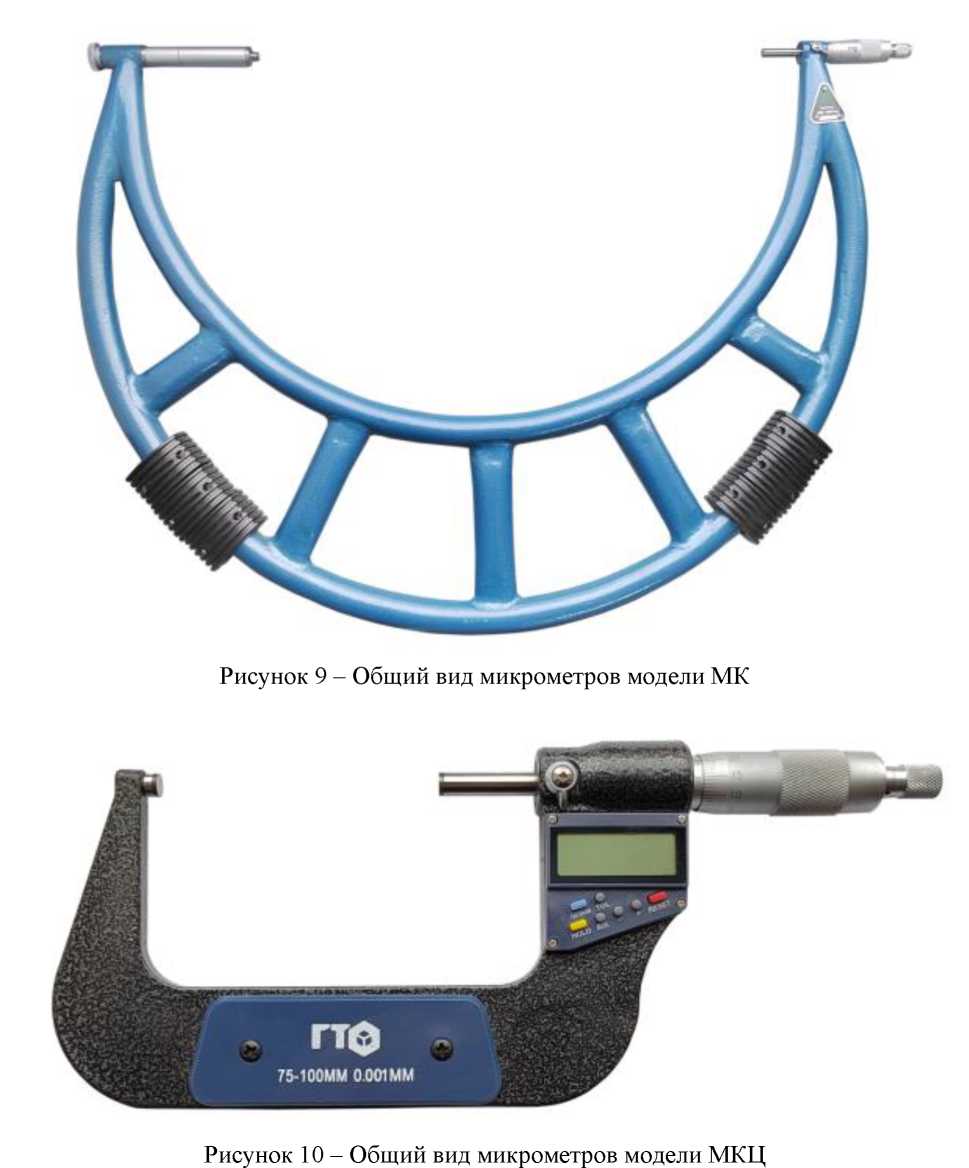

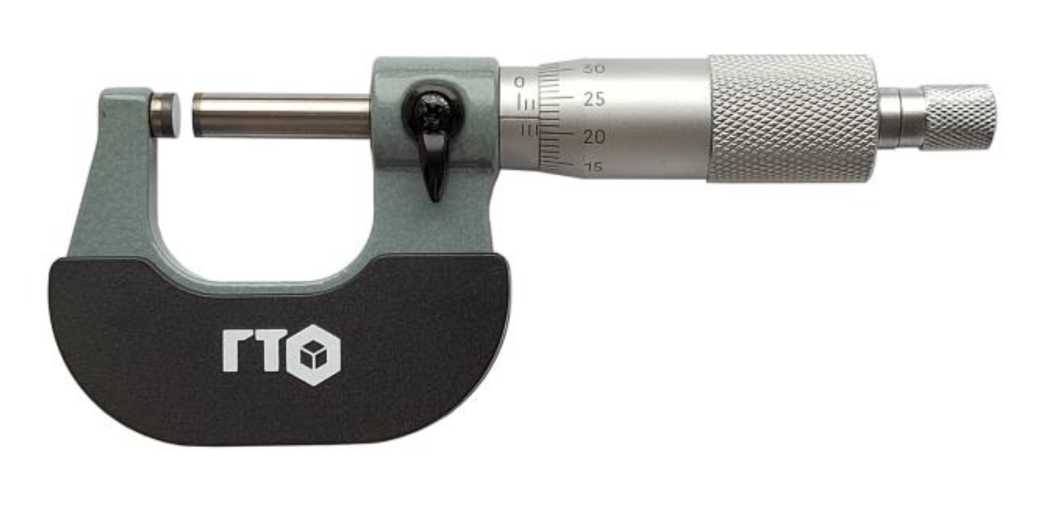

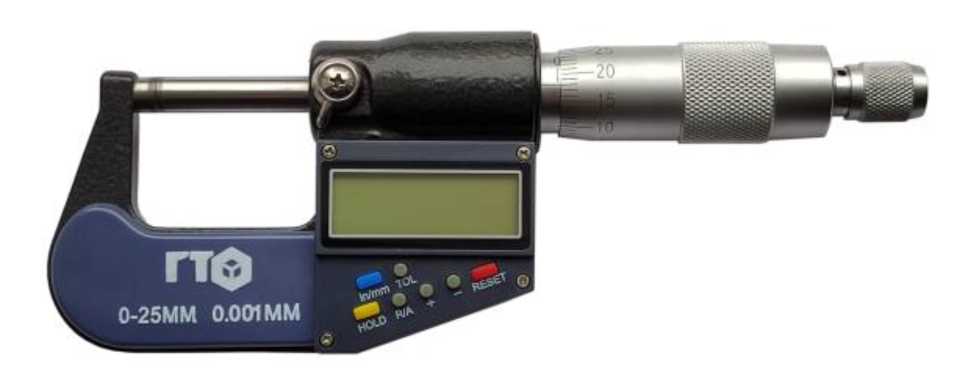

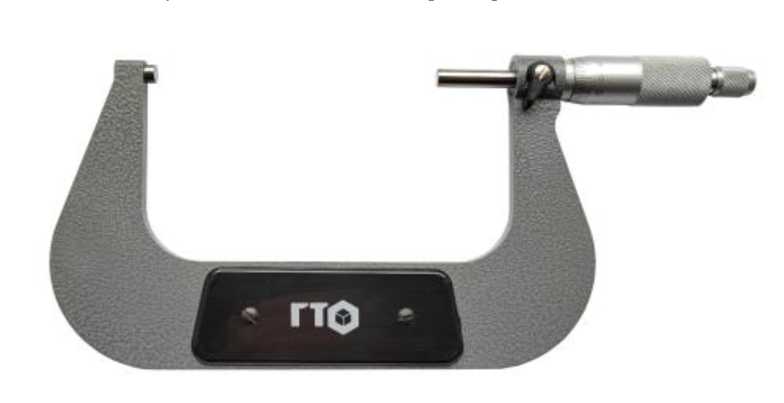

Микрометры

ГТО

С

92107-24

230308371,

141189732,

D21493,

221203040, 33000043, 300013,

CZ016350,

JZ136516, 330816, 050266,125210

ANHUI MEAS

URING TOOLS

COMPANY, КНР

ANHUI MEAS

URING TOOLS

COMPANY,

КНР

ОС

МП СГ-20-2024 «ГСИ. Микрометры ГТО. Методика поверки»

1 год

Общество с ограниченной ответственностью «ПК ГТО» (ООО «ПК ГТО»), Московская обл., г. Королев

ООО «МЦ Севр групп», г. Москва

25.03.2024

11.

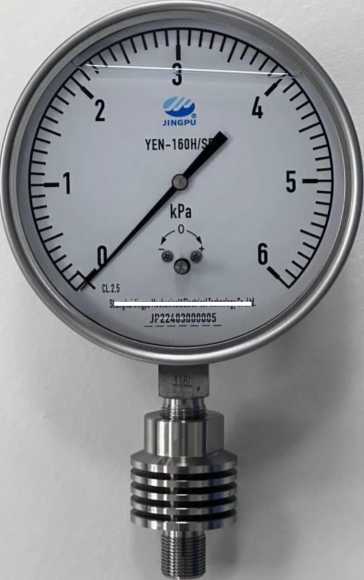

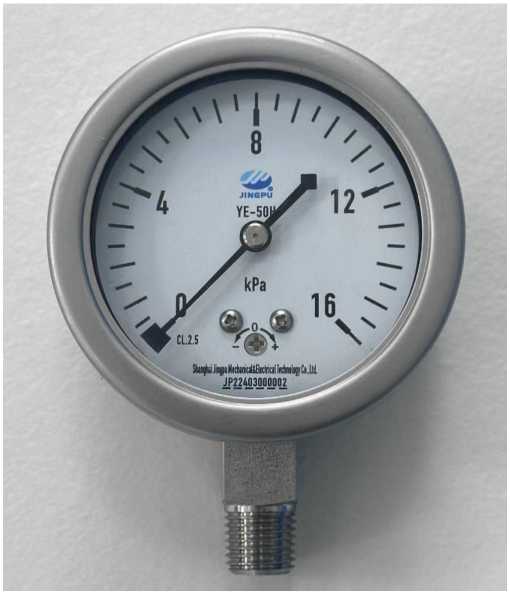

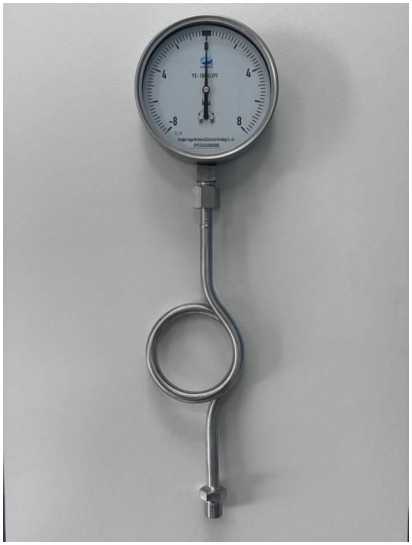

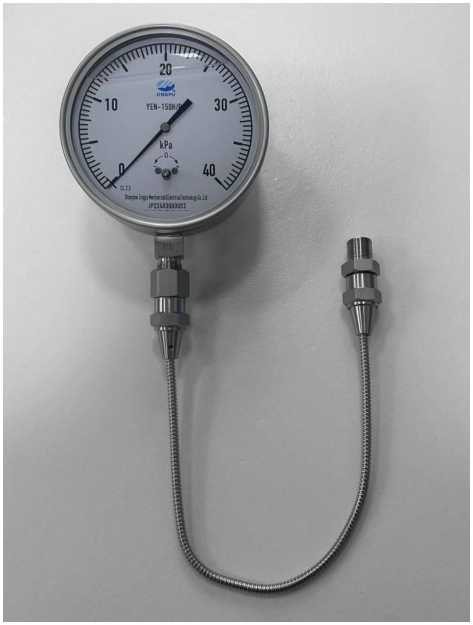

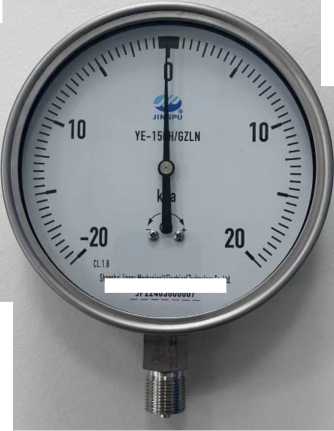

Манометры показывающие

YE

С

92108-24

JP22310009226,

JP12310009997,

JP12310009996,

JP12310009998,

JP22310009225

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай

ОС

МИ 212490 «Рекомендация. ГСИ. Манометры, вакуумметры, ма-новакуум-метры, напоромеры, тягомеры и тягонапо-ромеры показывающие и самопишущие. Методика поверки»

1 год

Общество с ограниченной ответственностью «НОРД

СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва

ФГБУ «ВНИИМС», г. Москва

05.04.2024

12.

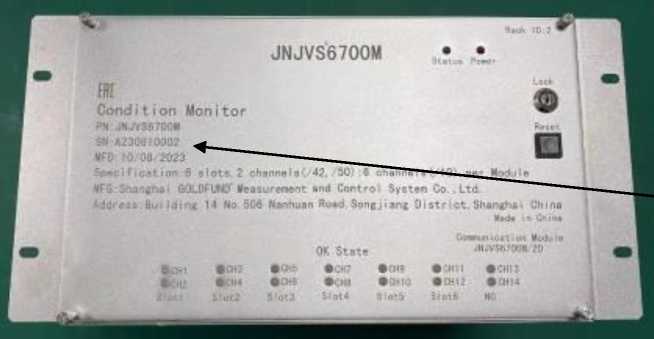

Контроллеры

JNJVS67

00M

С

92109-24

A230810001,

A230810002

«Shanghai Gold-fund Measurement and Control System Co., Ltd.», Китай

«Shanghai Gold-fund Measurement and Control System Co., Ltd.», Китай

ОС

МП 204/315-2024 «ГСИ.

Контроллеры JNJVS6700 M. Методика поверки»

1 год

Mambo Technical Service Co., Ltd, Китай

ФГБУ «ВНИИМС», г.

Москва

15.03.2024

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Белгородский бройлер» ОП Ра-зуменское-2

Обозна

чение отсутствует

Е

92110-24

02-2024

Акционерное общество «Первая сбытовая компания» (АО «Первая сбытовая компания»), г. Белгород

Общество с ограниченной ответственностью «Белгородский бройлер» (ООО «Белгородский бройлер»), г. Белгород

ОС

МИ 30002022 «Ре-коменда-ция. Системы ав-томатизи-рованные информационно-измерительные коммерческого учета электрической энергии. Методика поверки»

4 года

Акционерное общество «Первая сбытовая компания» (АО «Первая сбытовая компания»), г. Белгород

ООО «Спец-энергопроект», г. Москва

05.04.2024

14.

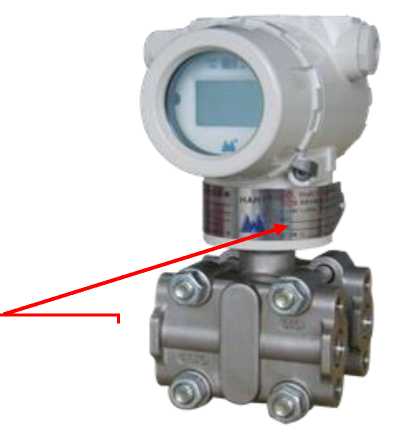

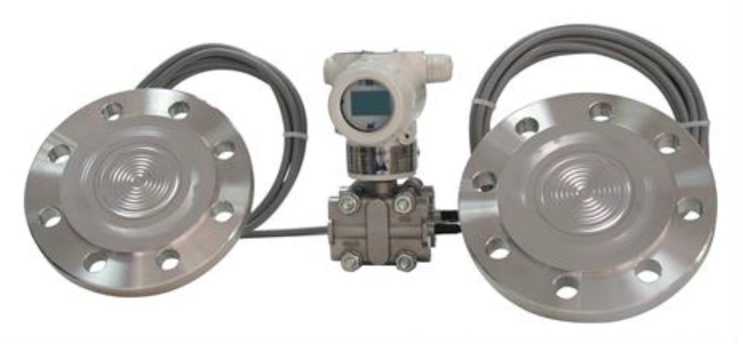

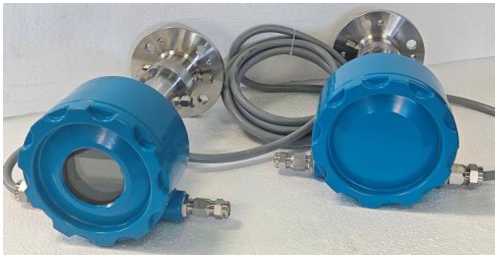

Преобразователи давления

WT3000

С

92111-24

12323070079;

12323070081;

12323070083;

12323070085;

12323070087; 12323070089

Компания

«SHANGHAI

WELLTECH MEASURE

MENT AND

CONTROL EN

GINEERING

CO., LTD», Китай

Компания

«SHANGHAI

WELLTECH MEASURE

MENT AND

CONTROL EN

GINEERING

CO., LTD», Китай

ОС

МП 202

18-2023 «Государственная система обеспечения единства измерений.

Преобразователи давления WT3000.

Методика

3 года

Компания «Mambo Technical Service Co.,

Ltd», Китай

ФГБУ «ВНИИМС», г. Москва

15.04.2024

поверки»

15.

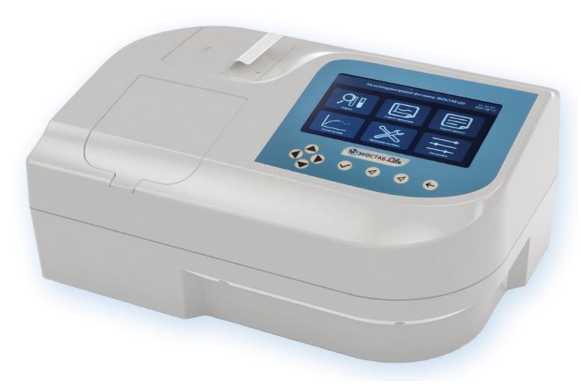

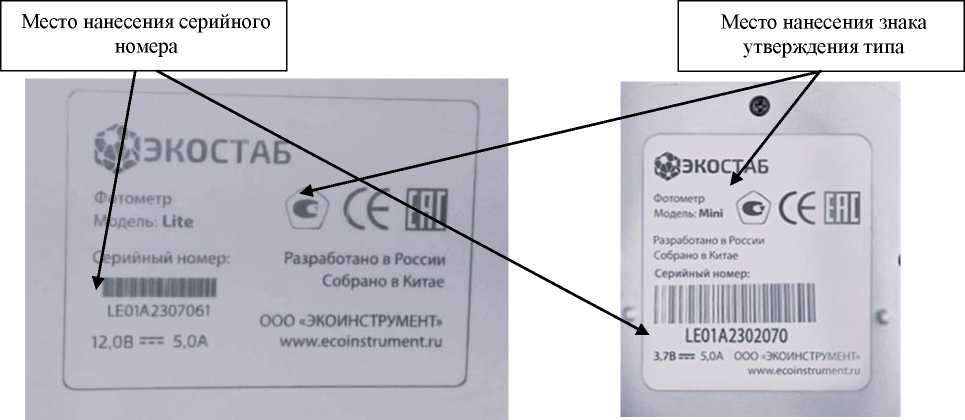

Фотометры

ЭКО-

СТАБ

С

92112-24

ЭКОСТАБ Lite, сер. №

LE01A2307061,

ЭКОСТАБ Mini, сер №

LE01A2302070

Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКО-ИНСТРУМЕНТ»), г. Москва; производственная площадка Zhejiang Lohand Environment Technology Со., Ltd., Китай

Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»

(ООО «ЭКО-

ИНСТРУМЕНТ»), г.

Москва

ОС

МП 88241-2023 «ГСИ. Фотометры ЭКОСТАБ. Методика поверки»

1 год

Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКО-ИНСТРУМЕНТ»), г. Москва

УНИИМ - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Екатеринбург

15.01.2024

16.

Установка поверочная

Тайфун

Е

92113-24

030

Общество с ограниченной ответственностью «РЕОМ» (ООО «РЕОМ»),

г. Калуга

Общество с ограниченной ответственностью «Римейк»

(ООО «Ри

мейк»), Приморский край, г.

Уссурийск

ОС

МП 1601

1-2024

«ГСИ.

Установка поверочная Тайфун.

Методика поверки»

1 год

Общество с ограниченной ответственностью «Римейк» (ООО «Римейк»), Приморский край, г. Уссурийск

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Казань

05.02.2024




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1

Всего листов 21

Регистрационный № 92098-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

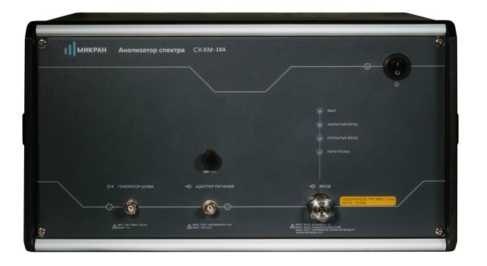

Анализаторы спектра СК4М

Назначение средства измерений

Анализаторы спектра СК4М (далее - анализаторы) предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов, коэффициента шума.

Описание средства измерений

В зависимости от конструкции и рабочего диапазона частот, анализаторы имеют два исполнения: СК4М-18А и СК4М-50. По принципу действия являются анализаторами спектра последовательно-параллельного типа. Их принцип работы основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту, оцифровке сигнала аналогово-цифровым преобразователем и последующей его обработке с помощью алгоритмов и устройств цифровой обработки сигналов.

Анализаторы спектра выпускаются в различных модификациях, отличающихся функциональными возможностями. Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1. Модификации анализаторов приведены в таблице 2.

Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе. Управление анализаторами обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки анализаторов не входит) используется персональный компьютер (далее - ПК), для связи с ПК используется интерфейс Ethernet.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер состоящий из 10 арабских цифр, наносятся на заднюю стенку корпуса анализатора в виде наклейки. Ограничение доступа к местам настройки (регулировки), осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки анализатора.

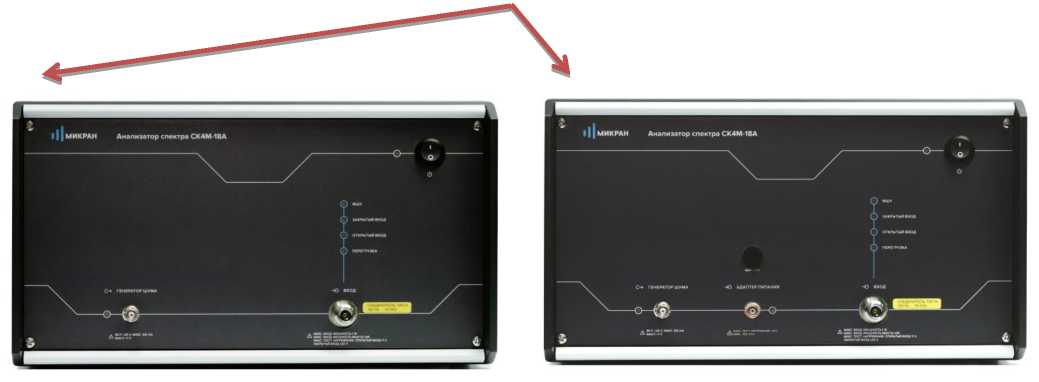

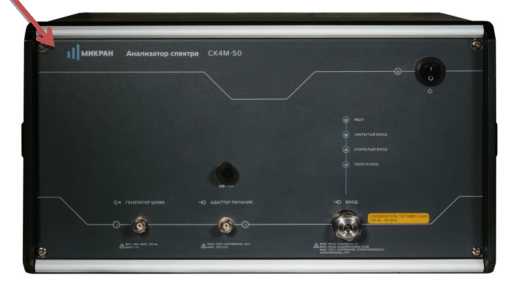

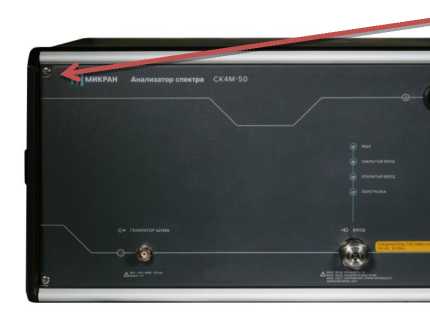

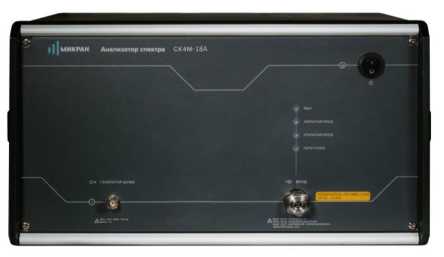

Общий вид анализаторов с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведены на рисунках 1, 2.

Таблица 1 - Опции анализаторов и их описание

Опция

Описание опции

«11Р»

На измерительном входе СВЧ установлен соединитель типа N, розетка.

Применимо только для СК4М-18А. Наличие этой опции исключает опции «13Н» и «05Н»

«13Н»

На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка1).

Применимо только для СК4М-18А. Наличие этой опции исключает опции «11Р» и «05Н»

«05Н»

На измерительном входе СВЧ установлен соединитель типа NMD, вилка2).

Применимо только для СК4М-50. Наличие этой опции исключает опции «11Р» и «13Н»

«АПА»

Встроен отключаемый адаптер питания (для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ), который имеет встроенный разделительный конденсатор.

Наличие этой опции исключает опцию «АДП

«МУА»

Встроен отключаемый предусилитель для улучшения чувствительности анализатора, имеет встроенный разделительный конденсатор

«АДП»

Опция аналоговой демодуляции (АМ, ЧМ, ФМ). Позволяет измерять частоту модулирующего сигнала, коэффициент амплитудной модуляции (для АМ), девиации частоты (для ЧМ), девиации фазы (для ФМ).

«ИКШ»

Опция измерений коэффициента шума и коэффициента передачи

«ГРП»

Опция градуировки генераторов шума

«ИФШ»

Опция измерений фазовых шумов

  • 1) Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002.

  • 2) Совместим с соединителем 2,4 мм розетка по ГОСТ РВ 51914-2002.

Примечания

  • 1 Опции «АДП», «ИКШ», «ИФШ» и «ГРП» являются программными и могут быть добавлены в заказ для любой модификации анализатора; опции «ИКШ» и «ГРП» используются совместно с опцией «МУА» или с дополнительным внешним малошумящим усилителем (МШУ).

  • 2 Для использования опции «ИКШ» требуется внешний генератор шума (ГШ) (не входит в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки.

  • 3 Для использования опции «ГРП» необходимы дополнительные аттенюаторы и переходы (входят в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки

Таблица 2 - Модификации и соответствующие наборы опций анализаторов

Модификация

Опции

Модификация

Опции

СК4М-18А /1

опция «11Р»

СК4М-18А /7

опции «13Н», «АПА»

СК4М-18А /2

опции «11Р», «МУА»

СК4М-18А /8

опции «13Н», «МУА», «АПА»

СК4М-18А /3

опции «11Р», «АПА»

СК4М-50/1

опция «05Н»

СК4М-18А /4

опции «11Р», «МУА», «АПА»

СК4М-50/2

опции «05Н», «МУА»

СК4М-18А /5

опция «13Н»

СК4М-50/3

опции «05Н», «АПА»

СК4М-18А /6

опции «13Н», «МУА»

СК4М-50/4

опции «05Н», «МУА», «АПА»

Место нанесения знака утверждения типа

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

модификации СК4М-18А/1, СК4М-18А/2

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

модификации СК4М-18А/3, СК4М-18А/4

Место нанесения

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

модификации СК4М-18А/5, СК4М-18А/6

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

модификации СК4М-18А/7, СК4М-18А/8

Место нанесения

знака утверждения

типа

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

модификации СК4М-50/1, СК4М-50/2

модификации СК4М-50/3, СК4М-50/4

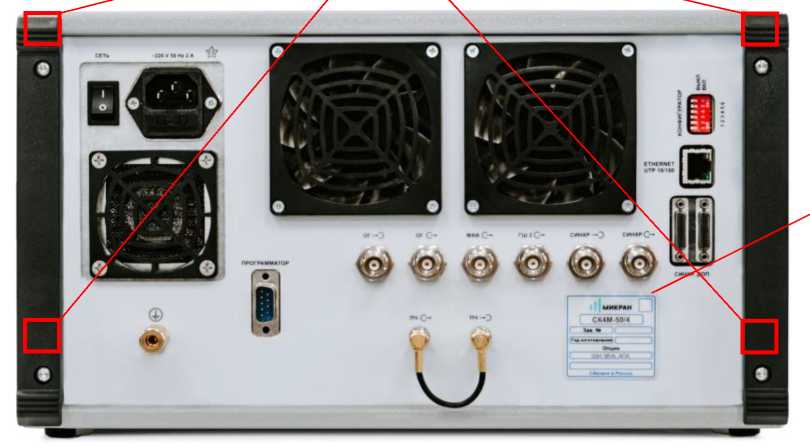

Рисунок 1 - Общий вид анализаторов с указанием мест нанесения знака утверждения типа

Места нанесения

пломб

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 2 - Общий вид анализаторов с указанием мест нанесения пломбировки и заводского номера

Программное обеспечение

Анализаторы работают под управлением внешнего ПК с установленным программным обеспечением (ПО) «Graphit СК4М». ПО управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие команды и выдает результат их исполнения, обеспечивает отображение результатов измерений и их запись в память ПК.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализатора за пределы допускаемых значений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». Защита от несанкционированного доступа к настройкам и измерительной информации обеспечивается пломбированием корпуса и аппаратно-программными методами, при которых невозможна модификация ПО без специализированного оборудования изготовителя.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Graphit СК4М

Номер версии (идентификационный номер)

ПО

не ниже 2.6.12

Цифровой идентификатор ПО

-

Алгоритм вычисления идентификатора ПО

-

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики анализаторов

Наименование параметра или характеристики

Значение характеристики

1 Диапазон рабочих частот для наборов опций:

СК4М-18А

- опция «11Р»

от 100 Гц до 18 ГГц

- опция «13Н»

от 100 Гц до 20 ГГц

- при активных опциях «АПА», «МУА»

от 20 МГц до 18 (20) ГГц

СК4М-50

- при неактивных1) опциях «АПА», «МУА»

от 100 Гц до 50 ГГц

- при активных опциях «АПА», «МУА»

от 20 МГц до 50 ГГц

2 Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в рабочем диапазоне температур (5ог)

± Г10"7

3 Пределы допускаемой абсолютной погрешности измерения частоты (Fu3m) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ, для точности определения частоты Дfраз, задаваемой в маркере), Гц

± (бог^изм + Дfраз)

4 Диапазон измерения уровня мощности синусоидального сигнала, на частоте 100 МГц, дБм2)

от (средний уровень шумов + 6 дБ) до 30

5 Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности, дБ

  • - от минус 130 до минус 90 дБм

  • - свыше минус 90 до 0 дБм

  • - свыше 0 до 30 дБм

±0,6

±0,3

±0,6

6 Пределы допускаемой неравномерности относительной амплитудно-частотной характеристики (в зависимости от частоты f в ГГц) относительно опорного значения уровня мощности на частоте 100 МГц, при входном аттенюаторе 10 дБ, дБ:

  • - при неактивной опции «МУА» и уровне мощности входного сигнала 0 дБм

  • - при активной опции «МУА» и уровне мощности входного сигнала минус 30 дБм

±(0,4 <7 ' 0,5)

±(0,47 <7 ' 0,75)

7 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала минус 30 дБм на частоте 100 МГц, дБ

±0,2

8 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за нелинейности шкалы анализатора на фиксированной частоте 100 МГц, при значении входного сигнала от минус 90 до 0 дБм, дБ

±0,1

9 Пределы допускаемой инструментальной погрешности измерения отношения уровней мощности на фиксированной частоте, дБ, для неактивной опции «МУА» при значениях входного сигнала от минус 90 до 0 дБм3)

±0,2

10 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за переключения фильтра промежуточной частоты (ФПЧ) относительно опорного значения полосы пропускания ФПЧ 3 МГц, дБ

±0,1

Наименование параметра или характеристики

Значение характеристики

11 Пределы допускаемой погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора в диапазоне от 0 до 40 дБ на фиксированной частоте 100 МГц, дБ

±0,3

12 Пределы допускаемой абсолютной погрешности установки опорного уровня на фиксированной частоте 100 МГц, дБ

±0,2

13 Пределы допускаемой относительной погрешности ширины полос пропускания ФПЧ по уровню минус 3 дБ, %:

от 1 Гц до 1 кГц

±5

от 3 кГц до 300 кГц

±10

от 1 МГц до 3 МГц

±15

14 Коэффициент прямоугольности фильтра ПЧ (минус 60 дБ / минус 3 дБ, фильтр ПЧ < 3 МГц), не более

5

15 Уровень помех, обусловленный гармоническими искажениями второго порядка, выраженном в виде точки пересечения второго порядка (SHI), при входном аттенюаторе 0 дБ, в диапазоне частот, дБм, не менее,

опция «МУА» неактивна, уровень на входе минус 10 дБм

опция «МУА» активна, уровень на входе минус 50 дБм

для опции «11Р» от 2 до 9 ГГц

для опции «13Н» от 2 до 10 ГГц

90

-5

для опции «05Н» от 2 до 25 ГГц

16 Интермодуляционные искажения третьего порядка при двух тонах с разнесением по частоте более 5 кратной ширины полосы пропускания ФПЧ, при входном аттенюаторе 0 дБ в диапазоне частот от 20 МГц до 50 ГГц, дБм, не менее

опция «МУА» неактивна, уровень на входе минус 10 дБм

опция «МУА» активна, уровень на входе

минус 30 дБм

15

-20

17 Средний уровень собственных шумов, приведённых ко входу в полосе пропускания 1 Гц при входном ослаблении 0 дБ и согласованной нагрузке, подключенной ко входу анализатора, в диапазоне частот, дБм, не более

опция «МУА» неактивна:

- свыше 10 кГц до 10 МГц

-143

- свыше 10 МГц до 1 ГГц

-148

- свыше 1 до 3,2 ГГц

-145

- свыше 3,2 до 14 ГГц

-140

- свыше 14 до 18 ГГц

-137

- свыше 18 до 20 ГГц

-135

- свыше 20 до 32 ГГц

-138

- свыше 32 до 40 ГГц

-133

- свыше 40 до 50 ГГц

-128

опция «МУА» активна, без внешнего предусилителя:

- свыше 20 МГц до 3,2 ГГц

-164

- свыше 3,2 до 14 ГГц

-162

- свыше 14 до 25 ГГц

-160

- свыше 25 до 35 ГГц

-158

- свыше 35 до 44 ГГц

-154

- свыше 44 до 50 ГГц

-150

Наименование параметра или характеристики

Значение характеристики

18 Уровень фазовых шумов на отстройках относительно несущей с частотой 1 ГГц, дБн/Гц, не более

  • - 1 кГц

  • - 10 кГц

  • - 100 кГц

  • - 1 МГц

-110

-115

-120

-135

19 КСВН СВЧ входа при ослаблении входного аттенюатора 10 дБ (опции «АДП» и «АПА» неактивны), в диапазоне частот, не более:

опция «МУА» не активна

  • - от 0,01 до 18 ГГц для опции «11Р» и до 20 ГГц для опции «13Н»

  • - свыше 20 до 50 ГГц для опции «05Н»

опция «МУА» активна, без внешнего предусилителя

  • - от 0,02 до 18 ГГц для опции «11Р» и до 20 ГГц для опции «13Н»

  • - свыше 20 до 50 ГГц для опции «05Н»

опция «МУА» активна, с внешним предусилителем из комплекта поставки

  • - свыше 14 до 50 ГГц для опции «05Н»

2,0

3,0

2,1

  • 3.1

  • 3.2

20 Номинальные значения полос пропускания ФПЧ по уровню минус 3 дБ, Гц

от 1 до 103 с шагом 1/2/3/5/7; от 103 до 107 с шагом 1/3;

140;

6366

21 Номинальные значения полос пропускания видеофильтров по уровню минус 3 дБ, Гц

от 1 до 103с шагом 1/2/3/5/7; от 103 до 107 с шагом 1/3

Опция «ИКШ» (с активной опцией «МУА»)

22 Частотный диапазон измерения коэффициента шума, МГц:

  • - СК4М-18А с опцией «11Р»

  • - СК4М-18А с опцией «13Н»

  • - СК4М-50 с опцией «05Н»

от 10 до 18000

от 10 до 20000

от 10 до 50000

23 Собственный коэффициент шума F2, в диапазоне частот, дБ: без внешнего предусилителя

от 0,02 до 0,05 ГГц свыше 0,05 до 0,1 ГГц свыше 0,1 до 2 ГГц свыше 2 до 3,4 ГГц свыше 3,4 до 8 ГГц свыше 8 до 14 ГГц

свыше 14 до 18 ГГц (до 20 ГГц - для опции «13Н»)

с предусилителем из комплекта поставки (только для опции «05Н»)

свыше 14 до 20 ГГц

свыше 20 до 36 ГГц

свыше 36 до 42 ГГц

свыше 42 до 46 ГГц

свыше 46 до 50 ГГц

15,93

11,60

10,36

11,37

10,35

12,07

14,00

11,54

11,41

12,83

13,74

15,10

Наименование параметра или характеристики

Значение характеристики

24 Диапазон измерения коэффициента передачи (КП)4), дБ

(от - не более, до - не менее), для избыточной относительной шумовой температуры (ИОШТ) генератора шума (ГШ) ENR [дБ] и ЕДОЛ'[дБ] = 10 • lg( 1 +     [отн. ед. ]), в диапазоне частот,

МГц:

без внешнего предусилителя

от 0,02 до 0,05

свыше 0,05 до 14

свыше 14 до 18 (до 20000 - для опций «13Н», «05Н»)

свыше 20000 до 35000 (для опции «05Н»)

с предусилителем из комплекта поставки (только для опции «05Н»)

от 14000 до 20000

свыше 20000 до 40000 (для опции «05Н»)

свыше 40000 до 50000 (для опции «05Н»)

от (3 - ENR) до (73 - ENR') от (-1 - ENR) до (70 - ENR') от (2 - ENR) до (71 - ENR') от (6 - ENR) до (71 - ENR')

от (-1 - ENR) до (60 - ENR') от (-1 - ENR) до (61 - ENR') от (1 - ENR) до (59 - ENR')

25 Диапазон измерения суммы коэффициента шума (КШ) и КП S0 [дБ] = (КШ [дБ] + КП [дБ]), дБ (от - не более, до - не менее), в диапазоне частот, МГц4), при КШ > 0 дБ:

без внешнего предусилителя

от 0,02 до 0,05

свыше 0,05 до 14

свыше 14 до 18 (до 20000 - для опций «13Н», «05Н»)

свыше 20000 до 35000 (для опции «05Н»)

с предусилителем из комплекта поставки (только для опции «05Н»)

от 14000 до 20000

свыше 20000 до 40000 (для опции «05Н»)

свыше 40000 до 50000 (для опции «05Н»)

от 0 до 735) от 0 до 705) от 0 до 715) от 0 до 715)

от 0 до 605) от 0 до 615) от 0 до 595)

26 Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента шума, дБ

±0,03

27 Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента передачи, дБ

±0,03

28 Пределы допускаемой абсолютной погрешности измерений КШ (для исследуемых устройств с КСВН не более 1,5 при использовании ГШ ГШМ2-20А или ГШМ2-20В, или при использовании других ГШ с погрешностью ИОШТ не более

0,4 дБ и с КСВН не более 1,45; для КСВН СВЧ-входа анализатора не более 2,1 без использования внешнего предусилителя и не более 3,2 с внешним предусилителем)6)

в соответствии с таблицей 6

Наименование параметра или характеристики

Значение характеристики

Опция «ГРП» (с активной опцией «МУА»)

29 Пределы допускаемой абсолютной погрешности градуировки генераторов шума (без учета погрешностей из-за рассогласования радиоизмерительного тракта и неопределенности температуры окружающего воздуха, а также ИОШТ используемого в качестве эталона генератора шума), в диапазоне частот, дБ8)

для опции «11Р», «13Н»

от 0,01 до 0,02 (не включ.) ГГц

от 0,02 до 6 ГГц

свыше 6 до 12 ГГц

свыше 12 до 18 ГГц

свыше 18 до 20 ГГц (только для опции «13Н»)

для опции «05Н» без внешнего предусилителя из комплекта поставки

от 0,01 до 0,03 ГГц

свыше 0,03 до 14 ГГц

свыше 14 до 18 ГГц

свыше 18 до 20 ГГц

±0,460

±0,076

±0,060

±0,091

±0,097

±0,158

±0,079

±0,123

±0,132

Наименование параметра или характеристики

Значение характеристики

для опции «05Н» с внешним предусилителем из комплекта поставки

от 0,2 до 0,35 ГГц

±0,290

свыше 0,35 до 5 ГГц

±0,137

свыше 5 до 15 ГГц

±0,075

свыше 15 до 20 ГГц

±0,082

свыше 20 до 26 ГГц

±0,066

свыше 26 до 30 ГГц

±0,099

свыше 30 до 32 ГГц

±0,126

свыше 32 до 39 ГГц

±0,097

свыше 39 до 43 ГГц

±0,104

свыше 43 до 50 ГГц

±0,175

30 КСВН аттенюаторов, входящих в комплект поставки при заказе опции, не более

Д2М-32-10-13Р-13

- от 0,01 до 20 ГГц

1,10

- свыше 20 до 32 ГГц

1,25

Д2М-50-3-05Р-05

- от 0,01 до 20 ГГц

1,25

- свыше 20 до 50 ГГц

1,30

Опция «ИФШ» (применяется только при неактивной опции «МУА»)

31 Частотный диапазон измерения фазового шума, МГц:

- СК4М-18А с опцией «11Р»

от 10 до 18000

- СК4М-18А с опцией «13Н»

от 10 до 20000

- СК4М-50 с опцией «05Н»

от 10 до 50000

32 Диапазон отстроек AF от частоты несущей при измерении фазового шума

от 10 Гц до 10 МГц

Наименование параметра или характеристики

Значение характеристики

33 Пределы допускаемой абсолютной погрешности измерения фазового шума при уровне измеряемого фазового шума на 6 дБ больше уровня собственных шумов8), в диапазонах отстроек AF, дБ

  • - от 0,00001 МГц до 1 МГц

  • - свыше 1 МГц

±1,5

±2,0

Опция «АДП»

34 Частота модулирующего сигнала Fm, кГц

от 0,02 до 200

35 Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала, Fm, Гц, для коэффициента амплитудной модуляции M в %:

  • - в режиме АМ

  • - в режиме ЧМ и ФМ

±(4-10’5-Fm-100 %/М)

±((2- 10-4Тм)+0,2)

36 Диапазон измерений коэффициентов амплитудной модуляции М, %

от 0,1 до 100

37 Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции, М, %

±(0,006^M+0,2)

38 Уровень паразитной внутренней АМ, %

0,02

39 Коэффициент перехода частотной модуляции в амплитудную при Fm = 1 кГц, Af = 50 кГц, %, не более

0,05

40 Диапазон измерений девиации частоты, Af, Гц

от 10 до 5Ч06

41 Пределы допускаемой абсолютной погрешности измерений девиации частоты, Af, Гц

±0,006-(Fm + Af)

42 Уровень паразитной внутренней ЧМ, Гц

2,0

43 Диапазон девиации фазы, ф, рад

от 1 до 100

44 Пределы допускаемой абсолютной погрешности измерений девиации фазы, Аф, рад

±0,04-(Аф + 2-10_6-Fm)

45 Диапазон отстроек от несущей частоты, Гц

от 1 до 107

Наименование параметра или характеристики

Значение характеристики

  • 1) Под неактивной опцией здесь и далее понимается либо отсутствие опции, либо ее выключенное состояние

  • 2) Здесь и далее «дБм» - дБ относительно 1 мВт

  • 3) Для активной опции «МУА» эта характеристика эквивалентна инструментальной погрешности измерений коэффициента передачи для опции «ИКШ».

  • 4) Диапазоны определяются на гармоническом сигнале при ФПЧ = 100 кГц (при измерении в с более широким ФПЧ верхний предел будет соответственно меньше); при нулевом ослаблении аттенюатора ПЧ

  • 5) Указанная верхняя граница 5Hmax суммы S0 =  (Гиу [дБ] ■ 6’иу [дБ]) приводится для

6’иу [дБ] < 6иу тах[дБ] — 10, где Гиу - КШ исследуемого устройства (ИУ), 6’иу - КП ИУ, а 6’иу max - верхняя нормируемая граница КП ИУ для данного диапазона. Если 6’иу [дБ] > > ^иу тах[дБ] — 10, то верхняя граница S0max суммы S0 рассчитывается по формуле S0*max [дБ] = 10 • lg(l00,1'50 тах[дБ] — 6’иу [отн.ед.] • AW/? |отн.ед. ]). Нижнюю же границу суммы Sпри КШ FUy = 0 дБ следует считать равной S0 min = Сиу

  • 6) При использовании исследуемых устройств и ГШ с меньшими значениями КСВН и погрешностями ИОШТ, а также при отличие КСВН СВЧ-входа анализатора от 2, пределы допускаемой абсолютной погрешности измерений КШ необходимо пересчитать по формулам, указанным в таблице 6.

  • 7) Для градуировки методом «Метод дополнительной калибровки» с пределами нестабильности установленными в соответствии с указанным в данном пункте значениям; остальные параметры измерения - по умолчанию.

  • 8) Под собственным шумом понимается преобладающий шум: либо фазовый, либо тепловой, либо паразитные спектральные составляющие и т.п

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Уровень максимальной входной мощности (при включенном входном аттенюаторе не менее 10 дБ), Вт, не более

1

Напряжение питания генератора шума, В

28±0,2

Время установления рабочего режима, мин, не более

40

Продолжительность непрерывной работы, ч, не менее

16

Габаритные размеры (длинахширинахвысота), мм, не более

390х390х205

Масса, кг, не более

20

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 207 до 253

Потребляемая мощность, В^А, не более

300

Наименование характеристики

Значение характеристики

Тип соединителя входа «СВЧ»

  • - опция «11Р»

  • - опция «13Н»

  • - опция «05Н»

N, розетка

NMD 3,5, вилка

NMD 2,4, вилка

Рабочие условия эксплуатации:

  • - диапазон рабочих температур, °С

  • - относительная влажность при температуре 25 °С, %, не более

  • - атмосферное давление, мм рт. ст.

от +15 до +40

90

от 630 до 800

Таблица 6 - Доверительные границы допускаемой абсолютной погрешности измерений КШ 5ГИУ при вероятности 0,95 (для исследуемого устройства (ИУ) с КП 6ИУ,дБ и КШ КИУ)

Частота

^ИУ Ч

дБ

6^ИУ, дБ для   ^ИУ,дБ, дБ

7

10

15

20

25

св. 30

от 0,02 до 0,05 ГГц

1

-0,44; 0,40

-0,48; 0,43

-0,50; 0,45

-0,51; 0,46

-0,51; 0,46

-0,52; 0,46

5

-0,48; 0,43

-0,49; 0,44

-0,50; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

10

-0,50; 0,45

-0,50; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

15

-0,50; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

св. 20

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

от 0,05 до 0,10 ГГц

1

-1,98; 1,36

-0,99; 0,81

-0,58; 0,52

-0,53; 0,47

-0,52; 0,46

-0,52; 0,46

5

-0,86; 0,72

-0,61; 0,54

-0,52; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

10

-0,56; 0,50

-0,52; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

15

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

св. 20

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

свыше 0,10 до 2 ГГц

1

-0,78; 0,66

-0,58; 0,51

-0,52; 0,47

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

5

-0,55; 0,49

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

св. 10

-0,51; 0,46

-0,51; 0,46

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

Частота

^иу1),

дБ

б^иу,     для   ^ИУ,gБ, дБ

7

10

15

20

25

св. 30

свыше 2 до 3,4 ГГц

1

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

5

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

св. 10

-0,65; 0,57

-0,54; 0,48

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,52; 0,46

свыше 3,4 до 8 ГГц

1

-0,52; 0,47

-0,51; 0,46

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

5

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

св. 10

-0,75; 0,64

-0,57; 0,51

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

свыше 8 до 14 ГГц

1

-0,55; 0,49

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

5

-0,51; 0,46

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

10

-0,65; 0,57

-0,54; 0,48

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,52; 0,46

св. 15

-0,52; 0,47

-0,51; 0,46

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

свыше 14 до 18 ГГц для опции «11Р» и до 20 ГГ ц для опции

«13Н»

1

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

5

-0,84; 0,71

-0,60; 0,53

-0,52; 0,47

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

10

-0,57; 0,50

-0,52; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

15

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

св. 20

-0,51; 0,46

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

свыше 14 до 20 ГГц (для опции «05Н» с внешним предусилителем из комплекта поставки)

1

-0,80; 0,68

-0,58; 0,51

-0,52; 0,47

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

5

-0,56; 0,49

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

10

-0,51; 0,46

-0,51; 0,46

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

св. 15

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

свыше 20 до 36 ГГц

1

-0,78; 0,66

-0,58; 0,51

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

(для опции «05Н» с

5

-0,55; 0,49

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

внешним предуси-

10

-0,51; 0,46

-0,51; 0,46

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

лителем из комплек-

15

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

та поставки)

св. 20

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,46

свыше 36 до 42 ГГц

1

-1,01; 0,82

-0,65; 0,56

-0,53; 0,47

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

(для опции «05Н» с

5

-0,61; 0,54

-0,53; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

внешним предуси-

10

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

лителем из комплек-

15

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

та поставки)

св. 20

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

свыше 42 до 46 ГГц

1

-1,22; 0,96

-0,72; 0,62

-0,54; 0,48

-0,52; 0,46

-0,52; 0,46

-0,52; 0,46

(для опции «05Н» с

5

-0,66; 0,58

-0,55; 0,49

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

внешним предуси-

10

-0,53; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

лителем из комплек-

15

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

та поставки)

св. 20

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

свыше 46 до 50 ГГц

1

-1,69; 1,22

-0,87; 0,73

-0,56; 0,50

-0,52; 0,47

-0,52; 0,46

-0,52; 0,46

(для опции «05Н» с

5

-0,79; 0,67

-0,58; 0,52

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

внешним предуси-

10

-0,55; 0,49

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

лителем из комплек-

15

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

та поставки)

св. 20

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

1)В диапазоне КШ исследуемого устройства ГИУ от 0,01 до 20 дБ предполагается использование ГШМ2-20А, а в диапазоне от 20 до 30 дБ - ГШМ2-20В или другие генераторы шума с аналогичными характеристиками или лучше.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ЖНКЮ.468166.024 РЭ в верхнем правом углу и на корпус анализатора в соответствии с рисунком 1.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование, тип

Обозначение

Количество, шт.

Анализатор спектра СК4М-18А1)

ЖНКЮ.468166.044

1

Анализатор спектра СК4М-501)

ЖНКЮ.468166.024

1

Усилитель LNA13-502)

ЖНКЮ.434815.424

1

Кабель Ethernet

ЖНКЮ.685611.077

1

Кабель питания

ЖНКЮ.685631.067

1

Руководство по эксплуатации

ЖНКЮ.468166.024 РЭ

1

Формуляр

ЖНКЮ.468166.024 ФО/

ЖНКЮ.468166.044 ФО

1

ПО Graphit СК4М3)

ЖНКЮ.02011-01

1

Аттенюатор Д2М-32-10-13Р-134)

ЖНКЮ.434821.114

1

Переход коаксиальный ПК2-18-11-13Р5)

ЖНКЮ.468562.013-02

1

Переход коаксиальный ПКН2-20-13РН-13Р6)

ЖНКЮ.468562.036

1

Аттенюатор Д2М-50-3-05Р-057)

ЖНКЮ.434821.043

1

Кабель СВЧ4<Ст58-20-208'

ЖНКЮ.685671.078-03

1

  • 1) Модификация определяется при заказе

  • 2) Внешний предусилитель, только для анализаторов, имеющих одновременно опции «05Н», «МУА», «ИКШ» и (или) «ГРП»

  • 3) ПО Graphit СК4М поставляется на цифровом носителе

  • 4) Для анализаторов, имеющих одновременно опции «11Р» (или «13Н») и «ГРП»

  • 5) Для анализаторов, имеющих одновременно опции «11Р» и «ГРП»

  • 6) Для анализаторов, имеющих одновременно опции «13Н» и «ГРП»

  • 7) Для анализаторов, имеющих одновременно опции «05Н» и «ГРП»

  • 8) Для питания генераторов шума; только для анализаторов, имеющих опцию «ИКШ» и (или) «ГРП»

Сведения о методиках (методах) измерений

приведены в разделе 3 «Измерения» ЖНКЮ.468166.024 РЭ «Анализаторы спектра СК4М. Руководство по эксплуатации. Часть II. Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.860-2013. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц;

ЖНКЮ.468166.024 ТУ. Анализаторы спектра. Технические условия.

Правообладатель

Акционерное   общество

(АО «НПФ «Микран»)

ИНН 7017211757

Юридический адрес: 634041, г.

«Научно-производственная

Томск, пр-кт Кирова, д. 51д

фирма

«МИКРАН»

Изготовитель

Акционерное   общество

«Научно-производственная

фирма

«МИКРАН»

(АО «НПФ «МИКРАН»)

ИНН 7017211757

Адрес: 634041, г. Томск, пр-кт Кирова, д. 51д

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92099-24 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для испытаний высоковольтных выключателей Полюс

Назначение средства измерений

Приборы для испытаний высоковольтных выключателей Полюс (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, времени включения и отключения выключателей, линейного и углового перемещения контактов выключателей и воспроизведения переменного тока.

Описание средства измерений

Приборы предназначены для проверки электромеханических характеристик высоковольтных масляных, элегазовых и вакуумных выключателей, устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.

Принцип действия приборов основан на преобразовании входных аналоговых сигналов, значений угловых и линейных перемещений с датчиков в цифровую форму с помощью АЦП.

Приборы выпускаются в трех модификациях: Полюс-1, Полюс-3, Полюс-5, отличающихся функционалом и комплектом поставки.

Конструктивно приборы представляет собой моноблок, размещенный в металлическом корпусе, с ручкой для переноски, фиксируемой в нескольких положениях.

Приборы не имеют собственного дисплея и работают в режиме дистанционного управления с внешнего персонального компьютера. На лицевой панели размещены выключатели, кнопки, индикаторы, схема подключения. На задней панели размещены разъемы сетевого питания, входов/выходов, дискретных входов, датчиков линейных и угловых перемещений, интерфейса USB, клемма заземления

Ограничение доступа к внутренним частям приборов осуществляется пломбировкой. Ограничение доступа к функциям градуировки/калибровки/поверки осуществляется с помощью ограничения прав доступа.

На приборы наносится информация, позволяющая однозначно идентифицировать каждый экземпляр приборов: модификация, заводской номер в виде цифрового обозначения методом оттиска, дата изготовления, торговый знак производителя.

Общий вид приборов представлен на рисунке 1. Места нанесения маркировки, знака утверждения типа и пломб представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

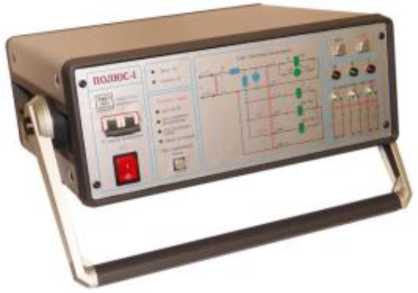

а) модификация Полюс-1

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

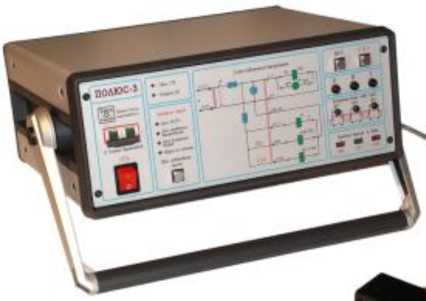

б) модификация Полюс-3

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

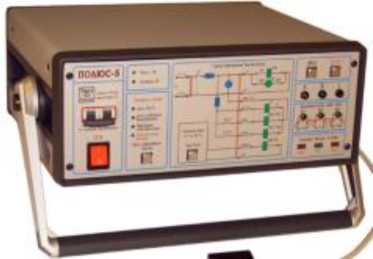

в) модификация Полюс-5

Рисунок 1 - Общий вид приборов

Место нанесения маркировки, пломб и знака утверждения типа

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 2 - Места нанесения маркировки, заводского номера и пломбирования

Программное обеспечение

Программное обеспечение (далее - ПО) приборов состоит из двух частей: встроенного (микропрограмма) и внешнего (Polus).

Встроенное ПО является метрологически значимым, реализовано аппаратно предприятием-изготовителем и не может быть изменена пользователем. Встроенное ПО обеспечивает выполнение функций приборов.

Внешнее ПО устанавливается на внешний персональный компьютер, является метрологически значимым и предназначено для управления приборами и отображения результатов измерений и дополнительной информации.

Для связи с внешним персональным компьютером приборы оснащены интерфейсом USB.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

-

Polus

Номер версии (идентификационный номер ПО)

-

не ниже 1.02

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики приборов

Наименование характеристики

Диапазоны измерения

Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %)

Напряжение постоянного тока, В

от 0 до 450

(Л) ± (0,014^Хизм+0,45)

Напряжение переменного тока, В

от 0 до 300

(Л) ± (0,014^Хизм+0,3)

Сила постоянного тока, А

от 0 до 100

от 0 до 17

(Л) ± (0,01-ХИЗм+0,5) (Л) ± (0,01-ХИЗм+0,085)

Сила переменного тока, А

от 0 до 70

от 0 до 25

от 0,05 до 5,51)

(Л) ± (0,01-ХИЗм+0,35)

(Л) ± (0,01-ХИЗм+0,125)

(Л) ± (0,01-ХИЗм+0,0275)

Время включения и отключения выключателей, мс

от 0,4 до 300

(Л) ±0,08

Линейное перемещение контактов, мм2)

от 0 до 50

от 0 до 250

от 0 до 500

(5) ±0,15

(5) ±0,25

(5) ±0,5

Угловое перемещение контактов, градусы1)

от 0 до 360

(Л) ± 0,05

Примечания:

  • 1) Режим генератора тока, только для модификации Полюс-5.

  • 2) Только для модификаций Полюс-3, Полюс-5 при использовании лазерного датчика линейных перемещений соответствующего диапазона.

Хизм - измеренное значение величины тока или напряжения.

Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждые 10 °C в диапазоне рабочих условий измерений не превышает 20 % основной погрешности

Таблица 3 - Основные технические характеристики

Характеристика

Значение

Напряжение сети питания, В

от 180 до 240

Частота сети питания, Гц

50

Габаритные размеры (ширинахвысотахглубина), мм, не более:

475х150х370

Масса, кг

10

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

от + 20 до + 30

от 30 до 80

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

от - 20 до + 50 до 90 без конденсации

Знак утверждения типа

наносится методом наклейки на боковую панель прибора и на титульный лист эксплуатационной документации типографским.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Модификация

Полюс-1

Полюс-3

Полюс-5

Приборы для испытаний высоковольтных выключателей Полюс

1 шт.

1 шт.

1 шт.

Персональный компьютер (ноутбук)

1 шт.*

1 шт.*

1 шт.*

Кейс для транспортировки

1 шт.*

1 шт.*

1 шт.

Сетевой кабель

1 шт.

1 шт.

1 шт.

Входной силовой кабель

1 шт.

1 шт.

1 шт.

Силовой кабель управления

1 шт.

1 шт.

1 шт.

Кабель контроля фаз

1 шт.

1 шт.

1 шт.

Кабель дискретных входов

1 шт.

1 шт.

1 шт.

Линейный лазерный датчик с кабелем

-

1 шт.*

1 шт.*

Датчик угла положения

-

-

1 шт.*

Кабель USB

1 шт.

1 шт.

1 шт.

Паспорт

1 шт.

1 шт.

1 шт.

Руководство по эксплуатации

1 шт.

1 шт.

1 шт.

Программное обеспечение, диск CD

1 шт.

1 шт.

1 шт.

Примечание: поставляется под заказ.

Сведения о методиках (методах) измерений

приведены в разделе 4 Устройство и работа прибора руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот 1-101 до 1406 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

3ТЭ.348.003 ТУ Приборы для испытаний высоковольтных выключателей Полюс. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)

ИНН 6313131860

Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий, Красноглинское ш., д. 1а

Тел: +7 (846) 950-01-01

Web-сайт: http://testelektro.ru/

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)

ИНН 6313131860

Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий, Красноглинское ш., д. 1а

Адрес места осуществления деятельности: 443026, Самарская обл., г. Самара, ул. им. ак. Н.Д. Кузнецова, д. 13

Тел: +7 (846) 950-01-01

Web-сайт: http://testelektro.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: www.prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1

Всего листов 6

Регистрационный № 92100-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы МС3045

Назначение средства измерений

Газоанализаторы МС3045 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.

Описание средства измерений

Газоанализаторы представляют собой автоматические одноканальные приборы непрерывного действия.

Конструктивно газоанализаторы состоят из блока приемника и блока излучателя, модуля продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом). Возможно исполнение газоанализаторов для установки на байпас с добавлением проточной ячейки, подключаемой к блоку излучателя и блоку приемника соединенным между собой электрическим кабелем.

Принцип измерения основан на инфракрасной одноволновой спектроскопии с настраиваемым диодным лазером. Газоанализаторы предназначены для измерения концентрации O2, СО, СО2, CH4, H2S, NH3, HF, HCl.

Газоанализаторы выполняют следующие функции:

  • - индикация результатов измерений на цифровом дисплее;

  • - передача данных через: токовый аналоговый выход от 4 до 20 мА, интерфейсы RS-232 и RS-485, протокол Modbus RTU.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Пломбирование газоанализаторов не предусмотрено.

Газоанализаторы имеют заводские номера, которые наносятся печатным способом в виде цифрового обозначения на идентификационную табличку, наклеенную на панель блока приёмника и на панель блока излучателя.

Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру блока приемника. Сведения о заводском номере блока излучателя, входящего в состав средства измерений, указываются в паспорте.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов МС3045

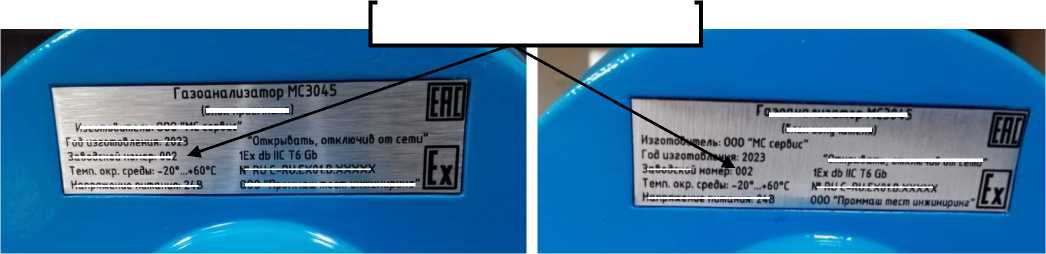

Место нанесения заводского номера

Газоаналиэатор МС304! (блок приемника)^-**' Изготовитель; ООО ”МС сервис*

Г од изготовления; 2023

Заводской номер: 002

Темп. окр. среды: -20°...*60вС

: Напряжение питания: 24В

■***0ткры6ать, отключив от сети' 1Ех db ИС Тб Gb                     I

№ RU C-RU.EX01.B.XXXXX       j

ООО "Проммаш тест инжиниринг" |

.              Газоанализатор МСЭ04 5

(блок излучателя) ИэготдЪьццель ООО "МС сервис'

Г од изготовления 2023

Заводской иоме^002

Темп окр. среды: -20*...*60*С Напряжение питания: 24В

'Открывать, отключив от сети" 1Ех db НС Тб Gb fT RU C-RUEX01B.XXXXX ООО “Проммаш тест инжиниринг',

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО, не ниже

V1.027.3 02

Цифровой идентификатор ПО

0e6139212e5a19a850bdd5be07a309ef

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента^

Время установления показаний (Т90), с, не более

Пределы допускаемой приведенной к ВПИ погрешности, %1)

Кислород

О2

от 0 до 5 %

4

±4

от 0 до 10 %

±4

от 0 до 21 %

±2

от 0 до 25 %

±2

от 0 до 100 %

±2

Оксид углерода

CO

от 0 до 1000 млн-1

±5

от 0 до 10000 млн-1

±5

от 0 до 3 %

±3

от 0 до 10%

±2

от 0 до 50%

±2

от 0 до 100 %

±2

Диоксид углерода

CO2

от 0 до 5 %

±3

от 0 до 10 %

±3

от 0 до 20 %

±2

Метан

CH4

от 0 до 200 млн-1

±5

от 0 до 500 млн-1

±5

от 0 до 1000 млн-1

±5

Окончание таблицы 2

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента^

Время установления показаний (Т90), с, не более

Пределы допускаемой приведенной к ВПИ погрешности, %1)

Метан

CH4

от 0 до 5000 млн-1

4

±5

от 0 до 1 %

±4

от 0 до 10 %

±4

от 0 до 20%

±2

от 0 до 50%

±2

от 0 до 100 %

±2

Сероводород

H2S

от 0 до 5000 млн-1

±3

от 0 до 1 %

±2

от 0 до 2%

±2

от 0 до 5%

±2

от 0 до 10 %

±2

от 0 до 20%

±2

от 0 до 50%

±2

от 0 до 100 %

±2

Аммиак

NH3

от 0 до 100 млн-1

±5

от 0 до 200 млн-1

±5

от 0 до 500 млн-1

±5

от 0 до 1000 млн-1

±5

от 0 до 1%

±3

от 0 до 2 %

±3

Фтороводород

HF

от 0 до 10 млн-1

±15

от 0 до 20 млн-1

±10

от 0 до 40 млн-1

±10

от 0 до 100 млн-1

±10

от 0 до 200 млн-1

±10

Хлороводород

HCL

от 0 до 50 млн-1

±12

от 0 до 100 млн-1

±12

от 0 до 200 млн-1

±12

от 0 до 1000 млн-1

±8

1) Диапазоны измерений и определяемые компоненты определяются при заказе.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры блока излучателя, мм, не более:

- ширина

192

- длина

379

- высота

192

Габаритные размеры блока приемника, мм, не более:

- ширина

192

- длина

379

- высота

192

Масса газоанализатора, кг, не более

25

Напряжение питания от источника постоянного тока, В, не более

24

Потребляемая электрическая мощность, Вт, не более

24

Окончание таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +60

Давление продувочного газа, МПа

от 0,3 до 0,8

Маркировка взрывозащиты

1 Ex db ПС T6 Gb X

Уровень защиты оболочки от попадания твердых предметов и воды по ГОСТ 14254-2015

IP66

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским методом.

Комплектность средства измерений

Таблица 4- Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор МС3045

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Калибровочная камераХ)

-

1 шт2)

Инфракрасный пульт дистанционного управления

-

1 шт.3)

  • 1) В соответствии с заказной спецификацией;

  • 2) На каждый экземпляр средства измерений или на партию;

  • 3) На каждый экземпляр средства измерений.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Использование оборудования» документа «Газоанализаторы МС3045. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.66-006-86414780-2023 Газоанализаторы МС3045. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МС сервис» (OOO «МС сервис»)

ИНН 7724660773

Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044

Телефон: +74952349908

E-mail: info@ms-service.su

Изготовитель

Общество с ограниченной ответственностью «МС сервис» (OOO «МС сервис») ИНН 7724660773

Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044 Адреса мест осуществления деятельности:

420095, Республика Татарстан, г. Казань, тер. Химград, д. 134, зд. 80;

115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044

Телефон: +74952349908

E-mail: info@ms-service.su

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1

Всего листов 6

Регистрационный № 92101-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные морские ВАТЕК ВТ

Назначение средства измерений

Весы электронные морские ВАТЕК ВТ (далее — весы) предназначены для измерений массы.

Описание средства измерений

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал поступает в весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи.

Для обеспечения работы на судах, в некоторых модификациях весов предусмотрена система компенсации влияния качки. Помимо весоизмерительных датчиков для восприятия силы тяжести объекта измерений, в грузоприемном устройстве (далее — ГПУ) установлен дополнительный весоизмерительный датчик (далее — ДД) с закрепленной на нем конструкцией специальной формы. Алгоритм математической обработки сигнала ДД позволяет учесть дополнительные ускорения, возникающие при качке судна.

Весы состоят из ГПУ, опирающегося на тензорезисторные весоизмерительные датчики (далее — датчики) и весоизмерительного прибора со встроенным дисплеем.

Весы могут быть оснащены интерфейсами передачи данных RS-232, RS-422/485, Ethernet, USB, Bluetooth.

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

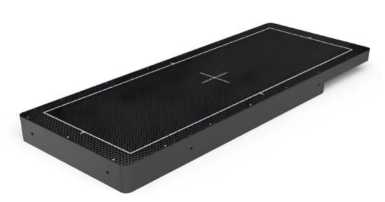

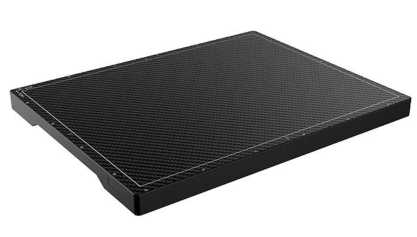

Рисунок 1 — Общий вид (пример) весов

Модификации весов отличаются метрологическими и техническими характеристиками и имеют обозначение ВАТЕК ВТХ100-ВПХ2М-Х3 где:

Х1 - условное обозначение размера дисплея весоизмерительного прибора в дюймах;

Х2 - обозначение габаритных размеров ГПУ:

  • - в виде 4х цифр, где первые две цифры обозначают длину в см., а вторые две ширину в см., для модификаций с максимальной нагрузкой до 150кг.

  • - Н для модификаций с напольным исполнением ГПУ и максимальной нагрузкой от 300 кг до 3000 кг.

М - при наличии, обозначение модификации с устройством компенсации качки;

X3 - условное обозначение максимальной нагрузки (Max) ГПУ в кг (6; 15; 30; 60; 150; 300; 600; 1500; 3000).

Примеры обозначения весов ВАТЕК ВТ700-ВП3040М-30, ВАТЕК ВТ700-ВПН-600

В зависимости от модификации весы имеют устройства, реализующие следующие функции:

  • - определение стабильного равновесия;

  • - полуавтоматическое устройство установки на нуль;

  • - устройство первоначальной установки на нуль;

  • - устройство слежения за нулем;

  • - устройство уравновешивания тары — устройство выборки массы тары;

  • - запоминающее устройство;

  • - дополнительный дисплей (опция).

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

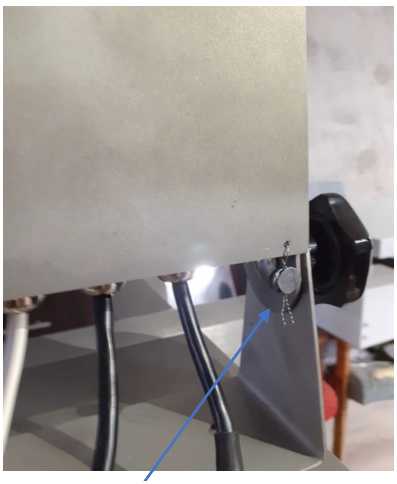

Свинцовая пломба

Рисунок 3 — Схема пломбировки от несанкционированного доступа

Место нанесения маркировочной таблички

Маркировочная табличка весов закреплена на боковой поверхности весоизмерительного прибора, разрушается при попытке демонтажа и содержит следующие основные данные:

  • - торговая марка изготовителя или его полное наименование;

  • - знак утверждения типа;

  • - модификация

  • - заводской номер весов;

  • - максимальный нагрузка Мах;

  • - минимальный нагрузка Min;

  • - поверочное деление e;

- действительная цена деления шкалы d;

- год выпуска.

Пример маркировочной таблички представлен на рисунке 4.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 4 — Общий вид (пример) маркировочной таблички

Заводской номер наносится способом лазерной, электрохимической или механической гравировки на маркировочную табличку в виде цифрового или буквенно-цифрового обозначения, состоящего из латинских букв и/или арабских цифр.

Нанесение знака поверки на СИ не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки встроенного ПО предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе весов в специальном диалоге. Изменение метрологически значимых параметров автономного ПО осуществляется только в сервисном режиме работы, вход в который защищен паролем и пломбой.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются в специальном меню весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВТХ100-П01

ВТХ100-М01*

Номер версии (идентификационный номер) ПО

vl.l.XX.XXXX.XXXX

Цифровой идентификатор ПО

* - для модификаций весов с устройством компенсации качки

Х - может принимать значения от 0 до 9

Метрологические и технические характеристики

Метрологические и технические характеристики весов приведены в таблице 2 и таблице 3.

Таблица 2 - Метрологические характеристики

Наименование

Значение характеристики

характеристики

Модификация ВАТЕК В

ВТХ100-

ВП2530-6

ВП2525-6

ВП2530М-15

ВП3040-30

ВП4060-60

ВП2530-6

ВП3535-15

ВП3040М-30

ВП4060М-60

ВП2530М-

ВП3040-15

ВП4060-30

ВП5060-60

ВП5060-30

6

ВП3040М-15

ВП4060М-30

ВП5060М60

ВП5060М-30

ВПН-300

ВПН-600

ВПН-1500

ВПН-3000

Максимальная нагрузка, Max кг

6

15

30

60

150

300

600

1500

3000

Минимальная нагрузка, Min, кг

0,1

0,2

0,4

1

2

4

10

20

20

Поверочное деление,

e,   действительная

цена деления шкалы,

d (e=d), г

От Min до 1500 • е

1

2,5

5

10

25

50

100

250

500

Свыше 1500 • е

2

5

10

20

50

100

200

500

1000

Число поверочных делений, n

3000

3000

3000

3000

3000

3000

3000

3000

3000

Диапазон уравновешивания

тары (выборка)

100 % Max

Время прогрева, мин

5, не более

Пределы допускаемой погрешности определения массы при   поверке   (в

эксплуатации), для нагрузки         m,

выраженной      в

поверочных делениях е,   для    каждого

интервала взвешивания

Min < m < 250^ е

±0,5е (±1е)

250^ е < m < 1000^ е

±1е (±2е)

1000^ е < m < Max

±1,5е (±3е)

Таблица 3 - Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон рабочих температур, °С

от -10 до + 50

Габаритные размеры ГПУ (длинна, ширина, высота), не более

1500х1500х150

Габаритные                 размеры

весоизмерительного прибора (длинна, ширина, высота), не более

316x60x242

Масса ГПУ, кг, не более

200

Параметры электрического питания от сети переменного тока:

  • - напряжение, В

  • - частота, Гц

  • - мощность, В^А

от 187 до 253 от 49 до 51 не более 60

Знак утверждения типа

наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

Наименование

Обозначение

Количество

1 Весы электронные морские

ВАТЕК ВТ

1 шт.

2 Руководство по эксплуатации

1 экз.

3 Методика поверки

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Эксплуатация» документа «Весы электронные морские ВАТЕК ВТ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.39-001-17469215-2022 «Весы электронные морские ВАТЕК ВТ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ВАТЕК » (ООО «ВАТЕК»)

ИНН 7751510907

Юридический адрес: 115035, г. Москва, Космодамианская наб., д. 46-50, кв. 29

Телефон: +7 985 928-1463

Адрес в Интернете: www.vatec.info

Адрес электронной почты: info@vatec.info

Изготовитель

Общество с ограниченной ответственностью «ВАТЕК » (ООО «ВАТЕК»)

ИНН 7751510907

Юридический адрес: 115035, г. Москва, Космодамианская наб., д. 46-50, кв. 29

Адрес места осуществления деятельности: 143180, Московская обл, г.о. Одинцовский, г. Звенигород, ул. Почтовая, д. 41, к. 2, помещ. 4, оф. 5

Телефон: +7 985 928-1463

Адрес в Интернете: www.vatec.info

Адрес электронной почты: info@vatec.info

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92102-24                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой Красноленинского НГКМ

Назначение средства измерений

Система измерений количества и параметров нефти сырой Красноленинского НГКМ (далее - СИКНС) предназначена для автоматизированных измерений массы и параметров сырой нефти.

Описание средства измерений

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКНС представляет собой единичный экземпляр измерительной системы с заводским № ОИ 369, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.

СИКНС включает в себя следующие функциональных части:

  • - блок фильтров;

  • - блок измерительных линий;

  • - блок измерений параметров нефти сырой;

  • - узел подключения передвижной поверочной установки;

  • - система обработки информации (далее - СОИ).

В состав СИКНС включены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):

  • - расходомеры-счетчики массовые Optimass 2400 (№ 53804-13);

  • - датчики температуры Rosemount 3144P (№ 63889-16);

  • - термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех (№ 21968-11);

  • - датчики давления Метран-150 (№ 32854-13);

  • - влагомер поточный ВСН-2 (№ 24604-12);

  • - манометры и термометры для местной индикации давления и температуры.

В состав СОИ входят:

  • - комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) (№ 43239-15);

  • - автоматизированное рабочее место (АРМ) оператора.

Вспомогательные устройства и технические средства:

- фильтры с быстросъемными крышками;

- счетчик нефти турбинный МИГ (№ 26776-08);

- запорная и регулирующая арматура с устройствами контроля протечек;

- входной и выходной коллекторы;

- пробоотборники автоматические с контейнерами;

- ручной пробоотборник;

- закрытая дренажная система.

Заводской номер СИКНС нанесен фотохимическим способом на фирменную табличку, закрепленную на двери помещения СИКНС.

Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на СИКНС не предусмотрено.

Пломбирование СИКНС не предусмотрено.

Общий вид СИКНС и место крепления маркировочной таблички показаны на рисунке 1.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Маркировочная табличка

Рисунок 1 - Общий вид СИКНС и место крепления маркировочной таблички

Программное обеспечение

Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ИВК (основной и резервный)

АРМ

Идентификационное наименование ПО

Formula.o

ОЗНА-Flow

Номер версии (идентификационный номер) ПО

6.15

3.4

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

5ED0C426

9А685849

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики СИКНС

Наименование характеристики

Значение

Диапазон измерений массового расхода сырой нефти, т/ч

от 200 до 410

Пределы допускаемой относительной погрешности измерений массы сырой

±0,25

нефти, %

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при определении массовой доли воды по результатам измерений объемной доли воды с применением влагомера:

- при содержании объемной доли воды в сырой нефти не более 5 %

±1,1

- при содержании объемной доли воды в сырой нефти не более 10 %

±1,2

- при содержании объемной доли воды в сырой нефти не более 20 %

±1,3

- при содержании объемной доли воды в сырой нефти не более 30 %

±1,5

- при содержании объемной доли воды в сырой нефти не более 50 %

±2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть сырая

Количество измерительных линий, шт

2 (1 рабочая, 1

контрольно-резервная)

Диапазон давления измеряемой среды, МПа

от 1,2 до 4,0

Температура измеряемой среды, оС

от +25 до +40

Плотность нефти сырой при 20 °С, кг/м3

от 850 до 920

Плотность пластовой воды при 20 °С, кг/м3, не более

1012

Вязкость кинематическая нефти сырой при 20 °С, мм2/с (сСт)

от 0,7 до 1,7

Продолжение таблицы 3

Наименование характеристики

Значение

Давление насыщенных паров при максимальной температуре нефти, кПа (мм.рт.ст), не более

66,7 (500)

Объемная доля воды, %, не более

50

Массовая концентрация хлористых солей, мг/дм3, не более

149,7

Массовая доля механических примесей, %, не более

0,2

Содержание свободного газа

не допускается

Содержание растворенного газа, м33, не более

0,97

Плотность газа при стандартных условиях, кг/м3

от 1,02 до 1,03

Режим работы СИКНС

непрерывный

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

380 (трехфазное),

220 (однофазное)

50

Условия эксплуатации:

- температура в блок-боксе СИКНС, °С, не ниже

+5

Срок службы, лет, не менее

20

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.

Комплектность средства измерений Комплектность СИКНС приведена в таблице 4.

Таблица 4 - Комплектность СИКНС

Наименование

Обозначение

Количество

Система измерений количества и параметров нефти сырой Красноленинского НГКМ, заводской № ОИ 369

1 шт.

Руководство по эксплуатации

ОИ 369.00.00.00.000 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и параметров нефти сырой на выходе ДНС-3 Красноленинского НГКМ АО «РН-Няганьнефтегаз»» (свидетельство об аттестации № 01.00257-2013/7309-18).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «РН-Няганьнефтегаз» (АО «РН-Няганьнефтегаз»).

ИНН 8610010727

Юридический адрес: 628183, Тюменская обл., Ханты-Мансийский автономный округ, г. Нягань, ул. Сибирская, д. 10, к. 1

Телефон: (34672) 9-22-22

E-mail: rn_nng@nng.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие

ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: г. Уфа, ул. Менделеева, д. 205а, эт. 1, оф. 19

Телефон/ факс: (347) 292-79-10/ (347) 292-79-15

E-mail: ozna-eng@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1

Всего листов 4

Регистрационный № 92103-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический ЕП-63

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический ЕП-63 (далее - резервуар) предназначен для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуара.

Резервуар представляет собой горизонтально установленный стальной сосуд цилиндрической формы с усеченно-коническими днищами подземного расположения.

Заводской номер в виде цифрового обозначения, обеспечивающего идентификацию средства измерений, нанесён в виде наклейки на корпус резервуара.

Резервуар с заводским номером 1049 расположен на территории АО «Газпромнефть-терминал» по адресу: 633121, Новосибирская область, Мошковский район, с. Сокур, ул. Промышленная, д. 2.

Эскиз общего вида резервуара приведен на рисунке 1.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

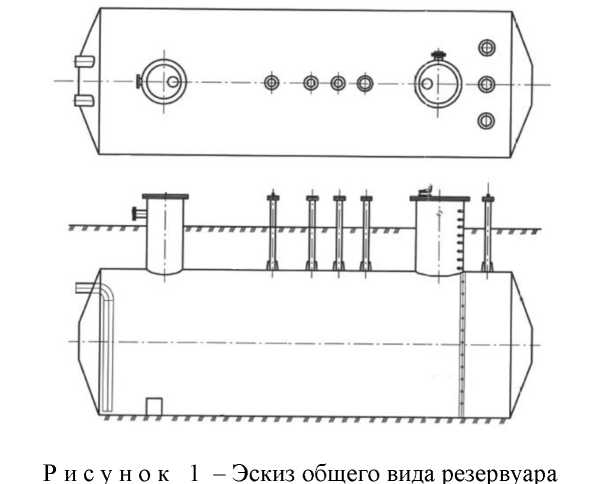

Р и с уно к 1 - Эскиз общего вида резервуара

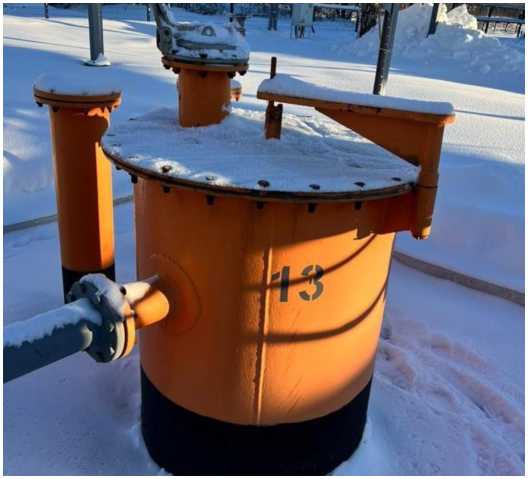

Фотография горловины и замерного люка резервуара приведены на рисунке 2.

Фотография наклейки на корпусе резервуара с заводским номером представлена на рисунке 3.

Нанесение знака поверки на резервуар не предусмотрено.

Пломбирование резервуара не предусмотрено.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 2- Фотография горловины и замерного люка резервуара

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 3- Фотография наклейки на корпусе резервуара с заводским номером

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

63

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

± 0,25

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Средний срок службы, лет

20

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

ЕП-63

1 шт.

Паспорт

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью производственно-коммерческая фирма «Перспектива» (ООО ПКФ «Перспектива»)

ИНН 6684022730

Юридический адрес: 623101, Свердловская обл., г. Первоуральск, пр-кт Ильича, д. 9Б, помещ. 2

Изготовитель

Общество с ограниченной ответственностью производственно-коммерческая фирма «Перспектива» (ООО ПКФ «Перспектива»)

ИНН 6684022730

Адрес: 623101, Свердловская обл., г. Первоуральск, пр-кт Ильича, д. 9Б, помещ. 2

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92104-24 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром добыча Оренбург» Газопромысловое управление

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром добыча Оренбург» Газопромысловое управление (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), выполненный на основе серверного оборудования промышленного исполнения. ИВК включает в себя специализированное программное обеспечение «АльфаЦЕНТР», каналообразующую аппаратуру, сервер синхронизации времени, сервер баз данных (БД) и автоматизированные рабочие места (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

  • - средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

  • -   периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

  • -   автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

  • -   хранение не менее 3,5 лет результатов измерений и журналов событий;

  • -   автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

  • -   перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

  • -   формирование отчетных документов;

  • -   ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

  • -   конфигурирование и параметрирование технических средств ИВК;

  • -   сбор и хранение журналов событий счетчиков;

  • -   ведение журнала событий ИВК;

  • -   синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;

  • -   аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

  • -   самодиагностику с фиксацией результатов в журнале событий;

  • -   дистанционный доступ к компонентам АИИС КУЭ.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии между ИВК, АРМ, информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется следующим образом:

  • -   посредством локальной вычислительной сети для передачи данных от сервера БД на АРМ;

  • -   посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД на АРМ;

  • -   посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД или АРМ во внешние системы.

Информация о средствах измерения, при необходимости, передается в виде электронного документа XML в формате 80030. Электронные документы XML заверяются электронно-цифровой подписью на АРМ и/или сервере БД.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

  • -   посредством интерфейса RS-485, наземного канала связи L2 (основной канал), спутникового канала (резервный канал) передачи данных от счетчиков до ИВК;

  • -   посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера БД на АРМ;

  • -   посредством наземного канала связи Е1 для передачи данных от уровня ИВК во внешние системы и/или АРМ (основной канал);

- посредством спутникового канала для передачи данных от уровня ИВК во внешние системы и/или АРМ (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя сервер синхронизации времени, часы Сервера БД и счетчиков. Сервер БД получает шкалу времени UTC(SU) в постоянном режиме от сервера синхронизации времени. Синхронизация часов Сервера БД с сервером синхронизации времени происходит при расхождении более чем на ±1 с. Сличение времени часов счетчиков с временем часов Сервера БД осуществляется во время сеанса связи (не реже 1 раза в сутки). Корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов Сервера БД ±2 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 02.001-2024 наносится типографским способом в формуляр и на информационную табличку корпуса сервера БД методом шелкографии.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

ac_metrology.dll

Номер версии (идентификационный номер) программного обеспечения

не ниже 12.1

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

1

2

3

4

5

6

1

ПС 35 кВ УКПГ-3 ввод 1 35 кВ Т-1

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 150/5

Рег. № 40086-08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100: V3

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

2

ПС 35 кВ УКПГ-3 ввод 2 35 кВ Т-2

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 150/5

Рег. № 40086-08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100:V3

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

3

ПС 35 кВ УКПГ-6 ввод 1 35 кВ Т-1

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 150/5

Рег. № 40086-08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100:V3

Рег. № 71706-18

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

ССВ-1Г Рег. № 58301-14;

Сервер

БД

4

ПС 35 кВ УКПГ-6 ввод 2 35 кВ Т-2

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 150/5

Рег. № 40086-08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100: V3

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

5

ПС 35 кВ УКПГ-6 ввод 3 35 кВ Т-2

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 150/5

Рег. № 40086-08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100: V3

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

6

ПС 35 кВ УКПГ-8 ввод 2 35 кВ Т-2

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 200/5

Рег. № 40086-08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100: V3

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

7

ПС 35 кВ УКПГ-8 ввод 1 35 кВ Т-1

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 200/5

Рег. № 40086

08

НОЛ-СЭЩ

Кл.т. 0,5

Ктн =

35000:V3/100: V3

Рег. № 54370-13

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

1

2

3

4

5

6

8

ПС 35 кВ УКПГ-9 ввод 1 35 кВ Т-1

ТОЛ-СЭЩ-35

Кл.т. 0,2S

Ктт = 200/5

Рег. № 40086-08

НАЛИ-СЭЩ

Кл.т. 0,5

Ктн = 35000/100

Рег. № 51621-12

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

ССВ-1Г Рег. № 58301-14;

Сервер

БД

9

ПС 35 кВ УКПГ-9 ввод 2 35 кВ Т-2

ТОЛ-СЭЩ-35 Кл.т. 0,2S Ктт = 200/5 Рег. № 40086-08

НАЛИ-СЭЩ

Кл.т. 0,5

Ктн = 35000/100

Рег. № 51621-12

Меркурий 234

ARTM2-00

PBR.R

Кл.т. 0,2S/0,5

Рег. № 75755-19

10

ПС 35 кВ УКПГ-12 ввод 1 35 кВ Т-1

ТОЛ-СЭЩ-35 Кл.т. 0,2S Ктт = 200/5 Рег. № 40086-08

НАЛИ-СЭЩ

Кл.т. 0,5

Ктн = 35000/100

Рег. № 51621-12

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

11

ПС 35 кВ УКПГ-12 ввод 2 35 кВ Т-2

ТОЛ-СЭЩ-35 Кл.т. 0,2S Ктт = 200/5 Рег. № 40086-08

НАЛИ-СЭЩ

Кл.т. 0,5

Ктн = 35000/100

Рег. № 51621-12

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

12

ПС 35 кВ УКПГ-14 ввод 1 35 кВ Т-1

ТОЛ

Кл.т. 0,5S

Ктт = 100/5

Рег. № 47959-16

ЗНОМ-35-65

Кл.т. 0,5

Ктн = 35000:V3/100:V3

Рег. № 912-70

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

13

ПС 35 кВ УКПГ-14 ввод 2 35 кВ Т-2

ТОЛ

Кл.т. 0,5S

Ктт = 100/5

Рег. № 47959-16

ЗНОМ-35-65

Кл.т. 0,5

Ктн = 35000:V3/100:V3

Рег. № 912-70

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

14

ПС 35 кВ УКПГ-15 ввод 1 35 кВ Т-1

ТОЛ

Кл.т. 0,5S

Ктт = 100/5

Рег. № 47959-16

ЗНОМ-35-65

Кл.т. 0,5

Ктн = 35000:V3/100:V3

Рег. № 912-70

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

15

ПС 35 кВ УКПГ-15 ввод 2 35 кВ Т-2

ТОЛ

Кл.т. 0,5S

Ктт = 100/5

Рег. № 47959-16

ЗНОМ-35-65

Кл.т. 0,5

Ктн = 35000:V3/100:V3

Рег. № 912-70

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

16

ПС 35 кВ ДКС-2 ввод 1 35 кВ Т-1

ТОЛ-СЭЩ Кл.т. 0,2S Ктт = 300/5 Рег. № 51623-12

НАЛИ-СЭЩ

Кл.т. 0,5

Ктн = 35000/100

Рег. № 51621-12

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

1

2

3

4

5

6

17

ПС 35 кВ ДКС-2 ввод 2 35 кВ Т-2

ТОЛ-СЭЩ Кл.т. 0,2S Ктт = 300/5

Рег. № 51623-12

НАЛИ-СЭЩ

Кл.т. 0,5

Ктн = 35000/100

Рег. № 51621-12

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

18

ПС 35 кВ База ГПУ ввод 1 35 кВ Т-1

ТОЛ

Кл.т. 0,5

Ктт = 200/5

Рег. № 47959-11

ЗНОМ-35-65

Кл.т. 0,5

Ктн = 35000:V3/100:V3

Рег. № 912-70

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

19

ПС 35 кВ База ГПУ ввод 2 35 кВ Т-2

ТОЛ

Кл.т. 0,5

Ктт = 200/5

Рег. № 47959-11

НАМИ

Кл.т. 0,2

Ктн = 35000/100

Рег. № 60002-15

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

20

ПС 110 кВ ДКС-1 ЗРУ-10 кВ, 1 СШ 10 кВ, яч.8

ТЛ10-П

Кл.т. 0,5

Ктт = 3000/5

Рег. № 4346-74

ЗНОЛ.06

Кл.т. 0,5

Ктн = 10000:V3/100:V3

Рег. № 3344-04

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

21

ПС 110 кВ ДКС-1 ЗРУ-10 кВ, 2 СШ 10 кВ, яч.43

ТЛ10-П

Кл.т. 0,5

Ктт = 3000/5

Рег. № 4346-74

ЗНОЛ.06

Кл.т. 0,5

Ктн = 10000:V3/100:V3

Рег. № 3344-72

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

ССВ-1Г Рег. № 58301-14;

Сервер

БД

22

ПС 110 кВ ДКС-1 ЗРУ-10 кВ, 3 СШ 10 кВ, яч.19

ТЛ10-П

Кл.т. 0,5

Ктт = 3000/5

Рег. № 4346-74

ЗНОЛ.06

Кл.т. 0,5

Ктн = 10000:V3/100:V3

Рег. № 3344-72

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

23

ПС 110 кВ ДКС-1 ЗРУ-10 кВ, 4 СШ 10 кВ, яч.32

ТЛ10-П

Кл.т. 0,5

Ктт = 3000/5

Рег. № 4346-74

ЗНОЛ.06

Кл.т. 0,5

Ктн = 10000:V3/100:V3

Рег. № 3344-72

Меркурий 234

ARTM2-00 PB.R

Кл.т. 0,2S/0,5

Рег. № 48266-11

24

ПС 110 кВ ГП-7 КРУН-6 кВ, 1 СШ 6 кВ, яч.1А ф.1а

ТВЛМ-10

Кл.т. 0,5

Ктт = 1000/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

25

ПС 110 кВ ГП-7 КРУН-6

кВ, 1 СШ 6 кВ, яч.1 ф.1

ТВЛМ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

1

2

3

4

5

6

26

ПС 110 кВ ГП-7 КРУН-6

кВ, 1 СШ 6 кВ, яч.2 ф.2

ТВЛМ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

27

ПС 110 кВ ГП-7 КРУН-6

кВ, 1 СШ 6 кВ, яч.3 ф.3

ТВЛМ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

28

ПС 110 кВ ГП-7 КРУН-6

кВ, 1 СШ 6 кВ, яч.8 ф.5

ТВЛМ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

29

ПС 110 кВ ГП-7 КРУН-6

кВ, 1 СШ 6 кВ, яч.9 ф.6

ТВЛМ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

30

ПС 110 кВ ГП-7 КРУН-6 кВ, 2 СШ 6 кВ, яч.12 ф.7

ТВЛМ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

ССВ-1Г Рег. № 58301-14;

Сервер

БД

31

ПС 110 кВ ГП-7 КРУН-6

кВ, 2 СШ 6 кВ, яч.13 ф.8

ТВЛМ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-P4G-

DW-4

Кл.т. 0,5S/1

Рег. № 31857-06

32

ПС 110 кВ ГП-7, КРУН-6 кВ, 2 СШ 6 кВ, яч.14, ф.9

ТВЛМ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

33

ПС 110 кВ ГП-7 КРУН-6 кВ, 2 СШ 6 кВ, яч.17 ф.10

ТВЛМ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

34

ПС 110 кВ ГП-7 КРУН-6 кВ, 2 СШ 6 кВ, яч.19 ф.11

ТВЛМ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

35

ПС 110 кВ ГП-7 КРУН-6 кВ, 2 СШ 6 кВ, яч.20 ф.12

ТВЛМ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

1

2

3

4

5

6

36

ПС 110 кВ ГП-7 КРУН-6 кВ, 2 СШ 6 кВ, яч.21 ф.13

ТВЛМ-10

Кл.т. 0,5

Ктт = 1000/5

Рег. № 1856-63

НАМИ-10

Кл.т. 0,2

Ктн = 6000/100

Рег. № 11094-87

A1802RALX-

P4GB-DW-3

Кл.т. 0,2S/0,5

Рег. № 31857-06

37

ПС 110 кВ ГП-10 КРУН-6

кВ, 1 СШ 6 кВ, яч.1 ф.1

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

38

ПС 110 кВ ГП-10 КРУН-6

кВ, 1 СШ 6 кВ, яч.2 ф.2

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

39

ПС 110 кВ ГП-10 КРУН-6

кВ, 1 СШ 6 кВ, яч.7 ф.3

ТЛМ-10

Кл.т. 0,5

Ктт = 75/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

40

ПС 110 кВ ГП-10 КРУН-6

кВ, 1 СШ 6 кВ, яч.8 ф.4

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

ССВ-1Г Рег. № 58301-14;

Сервер

БД

41

ПС 110 кВ ГП-10 КРУН-6

кВ, 1 СШ 6 кВ, яч.9 ф.5

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

42

ПС 110 кВ ГП-10 КРУН-6

кВ, 2 СШ 6 кВ, яч.13 ф.7

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

43

ПС 110 кВ ГП-10 КРУН-6

кВ, 2 СШ 6 кВ, яч.12 ф.6

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

44

ПС 110 кВ ГП-10 КРУН-6

кВ, 2 СШ 6 кВ, яч.14 ф.8

ТЛМ-10

Кл.т. 0,5

Ктт = 75/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

45

ПС 110 кВ ГП-10 КРУН-6

кВ, 2 СШ 6 кВ, яч.16 ф.9

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-08

1

2

3

4

5

6

46

ПС 110 кВ ГП-10 КРУН-6 кВ, 2 СШ 6 кВ, яч.17 ф.10

ТЛМ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 2473-69

НАМИ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-08

47

РП-12 6 кВ 1 СШ 6 кВ ввод №1 6 кВ

ТПЛ-10с

Кл.т. 0,2S

Ктт = 200/5

Рег. № 29390-05

НТМИ-6-66

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2611-70

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

48

РП-12 6 кВ 2 СШ 6 кВ ввод №2 6 кВ

ТПЛ-10У3

Кл.т. 0,2S

Ктт = 200/5 Рег. № 1276-59

НТМИ-6-66

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2611-70

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

49

РП-12 6 кВ 2 СШ 6 кВ, яч. 20 ф.129

ТПЛ-10У3

Кл.т. 0,2S

Ктт = 100/5 Рег. № 1276-59

НТМИ-6-66

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2611-70

A1805RAL-

P4GB-DW-3

Кл.т. 0,5S/1

Рег. № 31857-06

ССВ-1Г Рег. № 5830114;

Сервер

БД

50

ВЛ-6 кВ ф.11 оп.130 ПКУ-

6 кВ

ТОЛ-СВЭЛ

Кл.т. 0,5S

Ктт = 50/5

Рег. № 70106-17

ЗНОЛ(П)-СВЭЛ

Кл.т. 0,5

Ктн =

6000:V3/100:V3

Рег. № 67628-17

Меркурий 234 ARTM2-00 PB.R Кл.т. 0,2S/0,5 Рег. № 48266-11

51

2КТП-630 6 кВ Теплицы

РУ-0,4 кВ ввод 0,4 кВ Т-1

ТТИ

Кл.т. 0,5

Ктт = 1500/5

Рег. № 28139-12

Не используется

A1802RL-P4GB-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

52

2КТП-630 6 кВ Теплицы

РУ-0,4 кВ ввод 0,4 кВ Т-2

ТТИ

Кл.т. 0,5

Ктт = 1500/5

Рег. № 28139-13

Не используется

A1802RL-P4GB-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

53

ТП-1927 6 кВ РУ-0,4 кВ ф.

КНС-2

ТШП 0,66 Кл.т. 0,5

Ктт = 600/5

Рег. № 15173-01

Не используется

A1805RAL-

P4GB-DW-4

Кл.т. 0,5S/1

Рег. № 31857-06

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2. Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№

cos ф

I2< I изм<1 5

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

5A %

6P %

5A %

6P %

5A %

6P %

5A %

6P %

1

2

3

4

5

6

7

8

9

10

1 - 11, 16,

17

0,50

±2,1

±1,6

±1,7

±1,4

±1,4

±1,0

±1,4

±1,0

0,80

±1,3

±2,0

±1,1

±1,7

±0,9

±1,3

±0,9

±1,3

0,87

±1,3

±2,3

±1,0

±1,9

±0,8

±1,5

±0,8

±1,5

1,00

±1,0

-

±0,8

-

±0,7

-

±0,7

-

12 - 15, 50

0,50

±4,8

±2,4

±3,0

±1,8

±2,2

±1,2

±2,2

±1,2

0,80

±2,6

±4,0

±1,7

±2,6

±1,2

±1,9

±1,2

±1,9

0,87

±2,2

±4,9

±1,5

±3,1

±1,1

±2,2

±1,1

±2,2

1,00

±1,6

±1,1

-

±0,9

-

±0,9

-

18, 20 - 23,

37, 38, 39 -

44

0,50

±5,4

±2,7

±2,9

±1,5

±2,2

±1,2

0,80

±2,9

±4,4

±1,6

±2,4

±1,2

±1,9

0,87

±2,5

±5,5

±1,4

±3,0

±1,1

±2,2

1,00

±1,8

-

±1,1

-

±0,9

-

19, 36

0,50

±5,3

±2,6

±2,7

±1,4

±1,9

±1,1

0,80

±2,8

±4,3

±1,5

±2,3

±1,1

±1,6

0,87

±2,4

±5,4

±1,3

±2,8

±0,9

±2,0

1,00

±1,7

-

±0,9

-

±0,7

-

24 - 35

0,50

±5,4

±2,9

±2,8

±1,7

±2,0

±1,4

0,80

±3,0

±4,5

±1,6

±2,4

±1,2

±1,9

0,87

±2,6

±5,5

±1,4

±2,9

±1,1

±2,2

1,00

±1,8

-

±1,1

-

±0,9

-

45, 46

0,50

±5,5

±3,0

±3,0

±1,8

±2,3

±1,5

0,80

±3,0

±4,6

±1,7

±2,6

±1,4

±2,1

0,87

±2,7

±5,6

±1,5

±3,1

±1,2

±2,4

1,00

±1,8

-

±1,2

-

±1,0

-

47, 48, 49

0,50

±2,3

±2,0

±1,9

±1,9

±1,5

±1,3

±1,5

±1,3

0,80

±1,7

±2,4

±1,4

±2,1

±1,1

±1,6

±1,1

±1,6

0,87

±1,6

±2,6

±1,4

±2,3

±1,0

±1,8

±1,0

±1,8

1,00

±1,4

±0,9

-

±0,9

-

±0,9

-

51, 52

0,50

±5,3

±2,6

±2,6

±1,3

±1,8

±1,0

0,80

±2,8

±4,3

±1,4

±2,2

±1,0

±1,5

0,87

±2,4

±5,3

±1,2

±2,7

±0,8

±1,9

1,00

±1,7

-

±0,9

-

±0,6

-

53

0,50

±5,4

±2,9

±2,7

±1,6

±1,9

±1,3

0,80

±2,9

±4,5

±1,5

±2,4

±1,1

±1,8

0,87

±2,6

±5,5

±1,3

±2,8

±1,0

±2,1

1,00

±1,7

-

±1,0

-

±0,8

-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№

cos ф

I2< I изм<1 5

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

6wa %

6W %

6wa %

6wp %

6wa %

6wp %

6wa %

6wp %

1

2

3

4

5

6

7

8

9

10

1 - 11,

16, 17

0,50

±2,2

±2,1

±1,7

±1,9

±1,5

±1,7

±1,5

±1,7

0,80

±1,5

±2,4

±1,2

±2,2

±1,1

±1,9

±1,1

±1,9

0,87

±1,4

±2,7

±1,2

±2,3

±1,0

±2,1

±1,0

±2,1

1,00

±1,2

-

±0,8

-

±0,8

-

±0,8

-

12 - 15,

50

0,50

±4,8

±2,8

±3,0

±2,2

±2,3

±1,8

±2,3

±1,8

0,80

±2,6

±4,2

±1,8

±2,9

±1,4

±2,3

±1,4

±2,3

0,87

±2,3

±5,0

±1,6

±3,4

±1,2

±2,6

±1,2

±2,6

1,00

±1,7

±1,1

-

±0,9

-

±0,9

-

18, 20 -

23, 37,

38, 39 -

44

0,50

±5,4

±3,0

±3,0

±2,0

±2,3

±1,8

0,80

±2,9

±4,6

±1,7

±2,8

±1,4

±2,3

0,87

±2,6

±5,6

±1,5

±3,3

±1,2

±2,6

1,00

±1,8

-

±1,1

-

±0,9

-

19, 36

0,50

±5,3

±2,9

±2,8

±2,0

±2,0

±1,7

0,80

±2,9

±4,6

±1,6

±2,6

±1,2

±2,1

0,87

±2,5

±5,5

±1,4

±3,1

±1,1

±2,4

1,00

±1,7

-

±1,0

-

±0,8

-

24 - 35

0,50

±5,6

±3,9

±3,1

±3,1

±2,4

±3,0

0,80

±3,3

±5,2

±2,1

±3,6

±1,8

±3,2

0,87

±3,0

±6,1

±2,0

±3,9

±1,7

±3,4

1,00

±2,0

-

±1,3

-

±1,2

-

45, 46

0,50

±5,7

±4,0

±3,3

±3,2

±2,6

±3,1

0,80

±3,3

±5,3

±2,2

±3,7

±1,9

±3,4

0,87

±3,0

±6,2

±2,0

±4,1

±1,8

±3,6

1,00

±2,0

-

±1,4

-

±1,3

-

47, 48,

49

0,50

±2,7

±3,2

±2,3

±3,2

±2,1

±3,0

±2,1

±3,0

0,80

±2,1

±3,5

±2,0

±3,4

±1,7

±3,1

±1,7

±3,1

0,87

±2,1

±3,7

±1,9

±3,5

±1,7

±3,2

±1,7

±3,2

1,00

±2,0

±1,2

-

±1,2

-

±1,2

-

51, 52

0,50

±5,3

±2,9

±2,7

±1,9

±1,9

±1,7

0,80

±2,8

±4,5

±1,5

±2,6

±1,1

±2,1

0,87

±2,5

±5,5

±1,3

±3,0

±1,0

±2,3

1,00

±1,7

-

±0,9

-

±0,7

-

53

0,50

±5,5

±3,9

±3,0

±3,1

±2,3

±3,0

0,80

±3,2

±5,2

±2,0

±3,6

±1,8

±3,2

0,87

±2,9

±6,1

±1,9

±3,9

±1,7

±3,4

1,00

±1,9

-

±1,3

-

±1,1

-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTc(sU) ±5 с

Примечание:

I2 - сила тока 2% относительно номинального тока ТТ;

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм -силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

&даоА - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

&№оР - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

6W - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

53

Нормальные условия:

  • -  сила тока, % от 1ном

  • -  напряжение, % от ином

  • -  коэффициент мощности cos ф

температура окружающего воздуха для счетчиков, °С

от (2) 5 до 120

от 99 до 101

0,5 инд. - 1,0 - 0,8 емк. от +21 до +25

Рабочие условия эксплуатации: допускаемые значения неинформативных параметров:

  • -  сила тока, % от 1ном

  • -  напряжение, % от ином

  • -  коэффициент мощности cos ф

температура окружающего воздуха, °C:

  • - для ТТ и ТН

  • - для счетчиков

  • - для сервера

от (2) 5 до 120

от 90 до 110

0,5 инд. - 1,0 - 0,8 емк.

от -40 до +40

от 0 до +40

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов Счетчики Меркурий 234:

  • -  среднее время наработки на отказ, ч, не менее Счетчики Альфа 1800:

  • -  среднее время наработки на отказ, ч, не менее Счетчики СЭТ-4ТМ.03М:

  • -  среднее время наработки на отказ, ч, не менее

220000

120000

140000

Продолжение таблицы 5

1

2

ССВ-1Г:

- среднее время наработки на отказ, ч, не менее Сервер:

22000

- среднее время наработки на отказ, ч, не менее

40000

Глубина хранения информации Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сут, не менее

100

Сервер ИВК:

- хранение результатов измерений и информации состояний

3,5

средств измерений, лет, не менее

Надежность системных решений:

  • -  защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -  резервный сервер с установленным специализированным ПО;

  • -  резервирование каналов связи между уровнями ИИК и ИВК и между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

  • - счётчика, с фиксированием событий:

  • -  параметрирования;

  • -  пропадания напряжения;

  • -  коррекции времени в счетчике.

  • - ИВК, с фиксированием событий:

  • -  даты начала регистрации измерений;

  • -  перерывы электропитания;

  • -  программные и аппаратные перезапуски;

  • -  установка и корректировка времени;

  • -  переход на летнее/зимнее время;

  • -  нарушение защиты ИВК;

  • -  отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • -  счётчика;

  • -  промежуточных клеммников вторичных цепей напряжения;

  • -  испытательной коробки;

  • -  сервера;

  • - защита информации на программном уровне:

  • -  результатов измерений при передаче информации (возможность использования цифровой подписи);

  • -  установка пароля на счетчик;

  • -  установка пароля на Сервер БД.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра 87570424.425210.84.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром добыча Оренбург» Газопромысловое управление. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИ

С КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформаторы тока

ТОЛ

14

Трансформаторы тока

ТОЛ-СЭЩ-35

33

Трансформаторы тока

ТЛМ-10

20

Трансформаторы тока

ТТИ

6

Трансформаторы тока

ТШП 0,66

3

Трансформаторы тока

ТОЛ-СВЭЛ

3

Трансформаторы тока

ТПЛ-10с

2

Трансформаторы тока

ТЛ10-П

12

Трансформаторы тока

ТПЛ-10У3

4

Трансформаторы тока

ТОЛ-СЭЩ

6

Трансформаторы тока

ТВЛМ-10

26

Трансформаторы напряжения

НАМИ

1

Трансформаторы напряжения

НОЛ-СЭЩ

18

Трансформаторы напряжения

НТМИ-6-66

2

Трансформаторы напряжения

НАЛИ-СЭЩ

6

Трансформаторы напряжения

ЗНОЛ(П)-СВЭЛ

3

Трансформаторы напряжения

НАМИ-10

4

Трансформаторы напряжения

ЗНОМ-35-65

15

Трансформаторы напряжения

ЗНОЛ.06

12

Счетчики

A1805RAL-P4GB-DW-4

1

Счетчики

СЭТ-4ТМ.03М.01

2

Счетчики

A1802RALX-P4GB-DW-3

1

Счетчики

A1802RL-P4GB-DW-4

2

Счетчики

A1802RALXQV-P4GB-DW-4

7

Счетчики

Меркурий 234 ARTM2-00 PB.R

16

Счетчики

A1805RAL-P4G-DW-4

1

Счетчики

A1805RAL-P4GB-DW-3

14

Счетчики

СЭТ-4ТМ.03М

8

Продолжение таблицы 6

1

2

3

Счетчики

Меркурий 234 ARTM2-00 PBR.R

1

ПО ИВК

АльфаЦЕНТР

1

Сервер синхронизации времени

ССВ-1Г

1

Формуляр

87570424.425210.84.ФО

1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром добыча Оренбург» Газопромысловое управление». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Юридический адрес: 460028, Оренбургская обл., г.о. город Оренбург, г Оренбург, ул Терешковой, двлд. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

E-mail: info@of.energo.gazprom.ru

Изготовитель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Адрес: 460028, Оренбургская обл., г.о. город Оренбург, г Оренбург, ул Терешковой, двлд. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

E-mail: info@of.energo.gazprom.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92105-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометры жидкостные FCI-LCMS-4200

Назначение средства измерений

Хромато-масс-спектрометры жидкостные FCI-LCMS-4200 (далее - хромато-масс-спектрометры) предназначены для измерений содержания широкого спектра веществ в пробах веществ и материалов, растворах, продуктах питания, почвах.

Описание средства измерений

Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы на хроматографической колонке в потоке жидкой подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.

В состав хромато-масс-спектрометров входят: масс-спектрометр, хроматограф жидкостный, форвакуумный механический насос, система управления, сбора и обработки данных.

Хроматограф жидкостный представляет собой следующий набор модулей:

  • - насос высокого давления,

  • - автосамплер, совмещенный с термостатом колонок.

Автосамплер оснащается двумя съемными планшетами для виал, предусмотрена возможность термостатирования образцов (опция). Термостат колонок позволяет разместить две колонки с возможностью их переключения с помощью крана (опция). В насосе высокого давления предусмотрена система промыва тыльной стороны плунжеров.

Масс-спектрометр состоит из источника ионизации, анализатора масс, детектора и системы турбомолекулярных насосов.

Принцип работы масс-спектрометра основан на преобразовании нейтральных молекул в заряженные ионы, их выделении и фильтрации в вакууме на масс-анализаторе по соотношению массы к заряду m/z. Отфильтрованные ионы поступают в детектор, где сигналы усиливаются, а затем обрабатываются с помощью программного обеспечения.

Масс-спектрометр может комплектоваться источником ионизации электрораспылением (ESI) и/или источником химической ионизации при атмосферном давлении (APCI) (опция). Источник ионизации располагается ортогонально к потоку нагревающего газа (азота), что способствует защите устройства от загрязнения. Источник ионов снабжен автоматическим контролем температур газовых потоков.

Анализатор масс представляет собой тройной квадруполь. Первый и третий квадруполи (масс-фильтры) состоят из четырех параллельных металлических стержней. Второй квадруполь представляет собой соударительную ячейку, заполненную азотом. Предусмотрено несколько режимов сканирования ионов: полное сканирование, мониторинг выбранных реакций, сканирование родительских ионов, сканирование дочерних ионов, сканирование нейтральных потерь.

Общий вид хромато-масс-спектрометров приведен на рисунке 1.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на заднюю панель корпуса масс-спектрометра в виде наклейки (шильда) с нанесением информации полиграфическим способом. Вид шильда приведен на рисунке 2.

Пломбирование хромато-масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных FCI-LCMS-4200

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Место нанесения

серийного номера

Рисунок 2 - Общий вид шильда

Программное обеспечение

Программное обеспечение (далее - ПО) с интеллектуальным пользовательским интерфейсом обеспечивает автоматизированный контроль операций для всех блоков, включая насос, автосамплер с колоночным термостатом и масс-спектрометр.

Программное обеспечение выполняет следующие функции: управление работой хро-мато-масс-спектрометра, сбор и обработку данных, сбор информации об обслуживании системы и замене расходных материалов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MS Station

Номер версии (идентификационный номер) ПО, не ниже

2.0

Цифровой идентификатор ПО

-

Примечание - После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики хромато-масс-спектрометров жидкостных FCI-

LCMS-4200

Наименование характеристики

Значение

Диапазон массовых чисел, а.е.м.

от 1 до 2000

Отношение сигнал/шум, не менее

- при дозировании 1 пг резерпина, источник ионизации ESI, положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3)

1000/1

Предел допускаемых значений относительного СКО выходного сигнала, %

- времени удерживания

2

- площади пика

6

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Условия эксплуатации (в закрытых помещениях):

- температура окружающей среды, оС

от +15 до +27

- относительная влажность окружающей среды (без конденсации влаги), %

от 40 до 80

- атмосферное давление, кПа (мм рт. ст.)

от 84,0 до 106,7 (от 630 до 800)

Средний срок службы, лет

8

Средняя наработка до отказа, ч

10 000

Таблица 4 - Технические характеристики

Наименование блока

Наименование характеристики и ее значение

Габаритные размеры (ДхШхВ), мм, не более

Масса, кг, не более

Масс-спектрометр

1300x490x700

160

Хроматограф жидкостный

450x550x900

60

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Хромато-масс-спектрометр жидкостный в составе:

  • - масс-спектрометр

  • - генератор азота

  • - форвакуумный механический насос

  • - хроматограф жидкостный в составе:

  • - автосамплер с термостатом колонок

  • - насос высокого давления

FCI-LCMS-4200

1 шт. по заказу по заказу по заказу по заказу по заказу по заказу

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «Shaanxi Far-Citech Instrument & Equipment Co.,

Ltd.», Китай.

Правообладатель

Фирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай

Адрес: Room 11203, Building 2, Greenland Central Plaza, No. 1 Jinye Road, High-tech Zone, Xi'an, Shaanxi, China, 710076

Изготовитель

Фирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай

Адрес: Room 11203, Building 2, Greenland Central Plaza, No. 1 Jinye Road, High-tech Zone, Xi'an, Shaanxi, China, 710076

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92106-24 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы прямой цифровой радиографии КОНТРАСТ

Назначение средства измерений

Системы прямой цифровой радиографии КОНТРАСТ (далее - системы) предназначены для измерений линейных размеров объектов при неразрушающем контроле радиографическим методом.

Описание средства измерений

Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом.

С одной стороны контролируемого объекта помещается источник ионизирующего излучения, с противоположной стороны устанавливается детектор плоскопанельный. Рентгеновское излучение, генерируемое источником ионизирующего излучения, попадает на детектор плоскопанельный и формирует радиографическое изображение контролируемого объекта. Далее изображение контролируемого объекта передается на персональный компьютер и обрабатывается при помощи программного обеспечения.

Система состоит из детектора плоскопанельного, компьютера с программным обеспечением.

Системы выпускаются в следующих исполнениях: 0505, 0606, 0909, 1012, 1212, 1216, 1616, 1717, 1717НЕ, 1724, 1748, 1013-WiFi, 1417-WiFi, 1717-WiFi, 1724-WiFi, 1012FL, 1013FL, 1417FL, 1717FL, 0617, 0208. Исполнения отличаются конструктивными особенностями, техническими и метрологическими характеристиками.

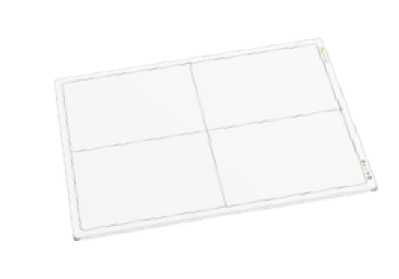

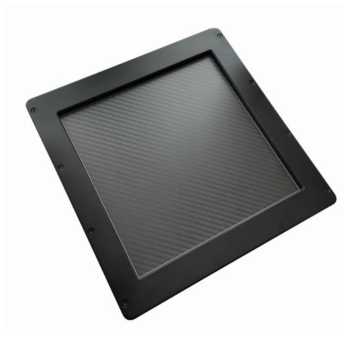

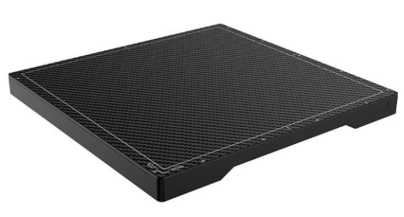

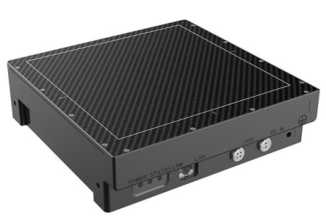

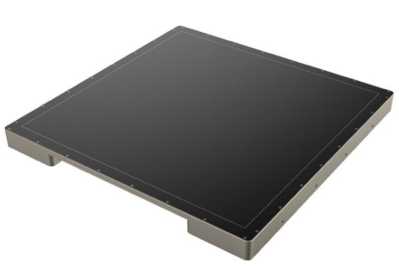

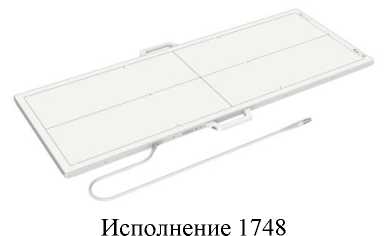

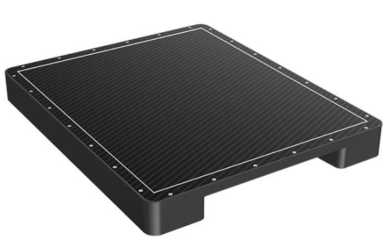

Общий вид систем представлен на рисунке 1.

Заводской номер в виде цифрового обозначения наносится на заднюю панель детектора плоскопанельного на маркировочной табличке типографским способом. Места нанесения заводского номера и пломбы в виде стикера-наклейки приведены на рисунке 2. Нанесение знака поверки на системы не предусмотрено.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 0505

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 0909

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 0606

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

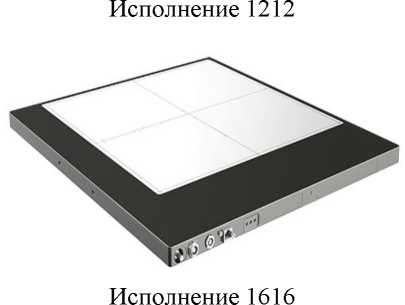

Исполнение 1212

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 1616

Исполнение 1012

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 1216

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 1717

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 1717НЕ

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнения 1724, 1724-WiFi

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнения 1013-WiFi, 1013FL

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

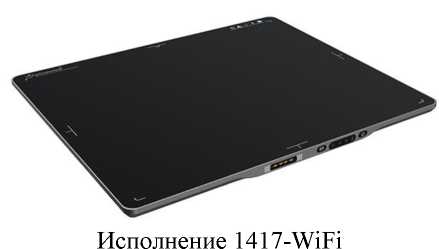

Исполнение 1417-WiFi

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнения 1717-WiFi, 1717FL

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 1012FL

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 1417FL

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 0617

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Исполнение 0208

Рисунок 1 - Общий вид систем

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

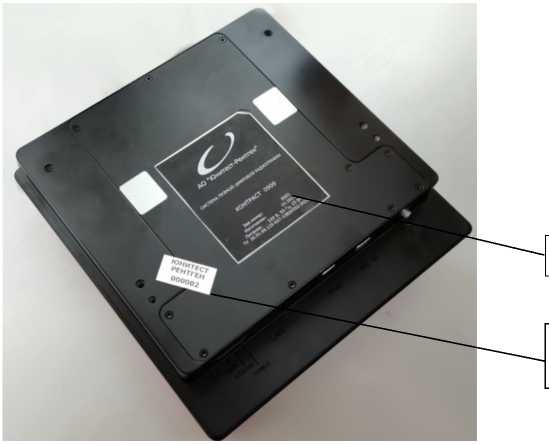

Место нанесения заводского номера

Место нанесения пломбы в виде стикера-наклейки

Рисунок 2 - Места нанесения заводского номера и пломбы

Программное обеспечение

Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

ВидеоРен Про

Номер версии (идентификационный номер) ПО

1.ХХ.Х.Х*

Цифровой идентификатор ПО

-

* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Исполнение

Диапазон измерений линейных размеров, мм

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм

Пределы допускаемой относительной погрешности измерений линейных размеров, %

0505

от 0,2 до 100

±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ.

±0,5 в поддиапазоне измерений св. 20 до 100 мм

0606

от 0,2 до 140

±0,5 в поддиапазоне измерений св. 20 до 140 мм

0208

от 0,2 до 200

±0,5 в поддиапазоне измерений св. 20 до 200 мм

0909

от 0,4 до 200

±0,2 в поддиапазоне измерений от 0,4 до 40 мм включ.

±0,5 в поддиапазоне измерений св. 40 до 200 мм

Исполнение

Диапазон измерений линейных размеров, мм

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм

Пределы допускаемой относительной погрешности измерений линейных размеров, %

1012

от 0,2 до 280

±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ.

±0,5 в поддиапазоне измерений св. 20 до 280 мм

1212

от 0,3 до 280

±0,15 в поддиапазоне измерений от 0,3 до 30 мм включ.

±0,5 в поддиапазоне измерений св. 30 до 280 мм

1216

от 0,3 до 380

±0,5 в поддиапазоне измерений св. 30 до 380 мм

1616

от 0,4 до 380

±0,2 в поддиапазоне измерений от 0,4 до 40 мм включ.

±0,5 в поддиапазоне измерений св. 40 до 380 мм

1717

от 0,3 до 400

±0,14 в поддиапазоне измерений от 0,3 до 28 мм включ.

±0,5 в поддиапазоне измерений св. 28 до 400 мм

1717НЕ

от 0,2 до 400

±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ.

±0,5 в поддиапазоне измерений св. 20 до 400 мм

1417-WiFi

1717-WiFi

1417FL

1717FL

1724

от 0,3 до 400

±0,15 в поддиапазоне измерений от 0,3 до 30 мм включ.

±0,5 в поддиапазоне измерений св. 30 до 400 мм

1748

1013-WiFi

от 0,2 до 300

±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ.

±0,5 в поддиапазоне измерений св. 20 до 300 мм

1724-WiFi

от 0,3 до 400

±0,14 в поддиапазоне измерений от 0,3 до 28 мм включ.

±0,5 в поддиапазоне измерений св. 28 до 400 мм

0617

1012FL

от 0,3 до 280

±0,13 в поддиапазоне измерений от 0,3 до 26 мм включ.

±0,5 в поддиапазоне измерений св. 26 до 280 мм

1013FL

от 0,2 до 300

±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ.

±0,5 в поддиапазоне измерений св. 20 до 300 мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры детектора плоскопанельного (длинахширинахвысота), мм, не более:

- исполнение 0505

180х180х50

- исполнение 0606

190x190x55

- исполнение 0909

280х285х70

- исполнение 1012

325х285х40

- исполнение 1212

340х335х55

- исполнение 1216

430х340х40

- исполнение 1616

560х500х25

- исполнение 1717

480x480x50

Наименование характеристики

Значение

- исполнение 1717НЕ

480x560x35

- исполнение 1724

640x460x19

- исполнение 1748

1280x490x24

- исполнение 1013-WiFi

275x370x19

- исполнение 1417-WiFi

470x395x21

- исполнение 1717-WiFi

465x465x19

- исполнение 1724-WiFi

645x465x18

- исполнение 1012FL

275x370x19

- исполнение 1013FL

275x365x19

- исполнение 1417FL

465x390x19

- исполнение 1717FL

465x465x19

- исполнение 0617

480x185x45

- исполнение 0208

260x80x45

Масса детектора плоскопанельного, кг, не более: - исполнение 0505

4,0

- исполнение 0606

2,8

- исполнение 0909

9,0

- исполнение 1012

7,0

- исполнение 1212

9,0

- исполнение 1216

5,5

- исполнение 1616

8,0

- исполнение 1717

26,0

- исполнение 1717НЕ

10,0

- исполнение 1724

5,0

- исполнение 1748

20,0

- исполнение 1013-WiFi

2,2

- исполнение 1417-WiFi

4,2

- исполнение 1717-WiFi

4,6

- исполнение 1724-WiFi

5,0

- исполнение 1012FL

2,0

- исполнение 1013FL

2,2

- исполнение 1417FL

2,7

- исполнение 1717FL

3,0

- исполнение 0617

8,0

- исполнение 0208

2,0

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %, не более

80

Параметры электропитания от сети переменного тока: - напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

от 47 до 63

Потребляемая мощность, Вт, не более

300

Средний срок службы, лет

3

Средняя наработка до отказа, ч, не менее

2000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность системы

Наименование

Обозначение

Количество

Система в составе:

КОНТРАСТ

- детектор плоскопанельный1)

-

1 шт.

- компьютер/ноутбук1)

-

1 шт.

- программное обеспечение

ВидеоРен Про

1 шт.

- блок питания

-

1 шт.

- комплект соединительных кабелей

-

1 шт.

Руководство по эксплуатации

26.51.66.125-027-13826552-2023 РЭ

1 экз.

Паспорт

26.51.66.125-027-13826552-2023 ПС

1 экз.

1) В соответствии с заказом

Сведения о методиках (методах) измерений

приведены в документе 26.51.66.125-027-13826552-2023 РЭ «Системы прямой цифровой радиографии КОНТРАСТ. Руководство по эксплуатации» в разделе «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений ТУ 26.51.66.125-027-13826552-2023 «Система прямой цифровой радиографии

КОНТРАСТ. Технические условия».

Правообладатель

Акционерное общество «Юнитест-Рентген» (АО «Юнитест-Рентген») ИНН 7802208920

Юридический адрес: 194223, г. Санкт-Петербург, вн. тер. г. муниципальный округ Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 434

Телефон: +7 (812) 448-18-15

Email: info@unitest-roentgen.ru

Изготовитель

Акционерное общество «Юнитест-Рентген» (АО «Юнитест-Рентген») ИНН 7802208920

Юридический адрес: 194223, г. Санкт-Петербург, вн. тер. г. муниципальный округ Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 434

Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, ул. Гжатская, д. 21, лит. А

Телефон: +7 (812) 448-18-17

E-mail: info@unitest-roentgen.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1

Всего листов 10

Регистрационный № 92107-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры ГТО

Назначение средства измерений

Микрометры ГТО (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание средства измерений

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются следующих моделей:

  • - МК - с отсчетом показаний по шкалам стебля и барабана;

  • - МКЦ - с отсчетом показаний по электронному цифровому устройству.

Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.

Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские (нерегулируемые), а более 300 мм -сферические (регулируемые).

К данному типу средств измерений относятся микрометры торговой марки «ГТО».

Торговый знак

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

наносится на паспорт микрометров типографским методом, на теплоизоляционную накладку, скобу или барабан микрометрической головки микрометра краской или лазерной маркировкой.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся краской, методом деформации или лазерной маркировкой в местах, указанных на рисунке 13.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование микрометров от несанкционированного доступа не предусмотрено. Общий вид микрометров указан на рисунках 1 - 12.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

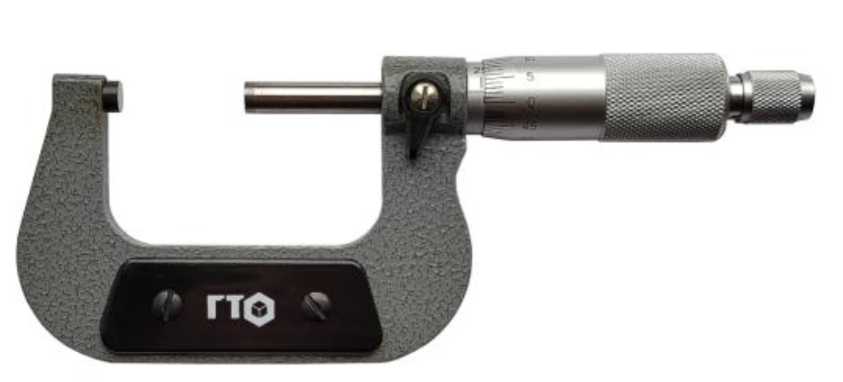

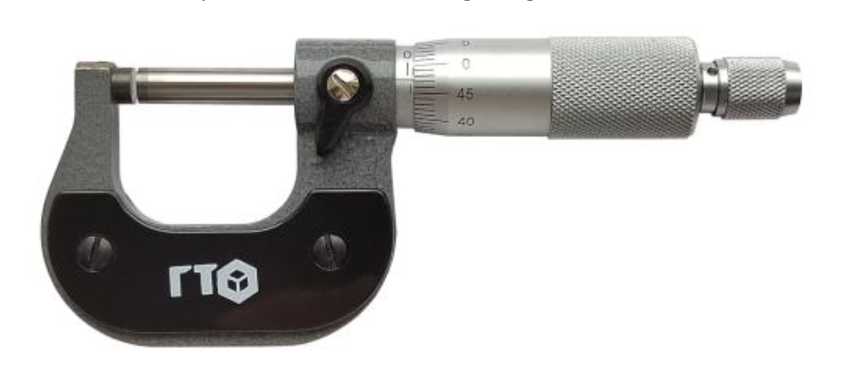

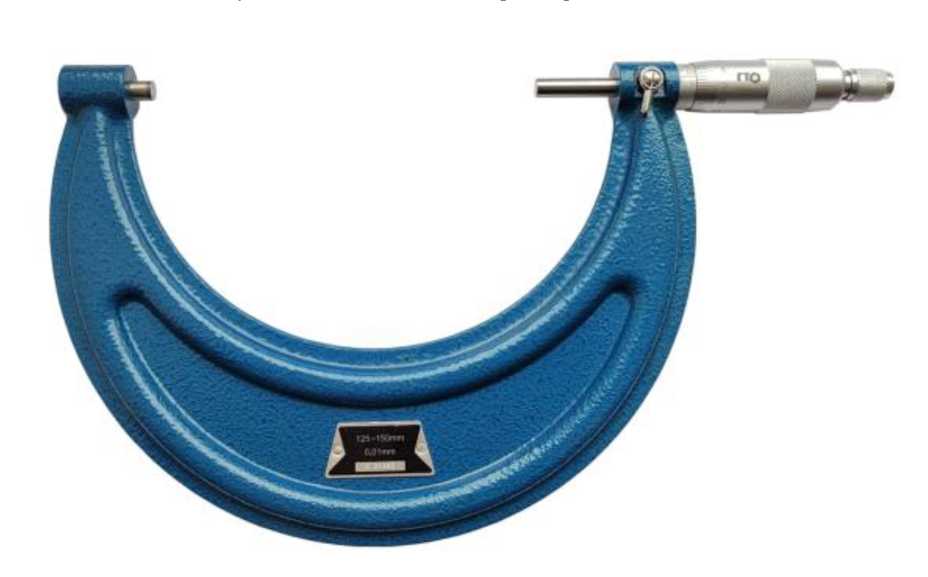

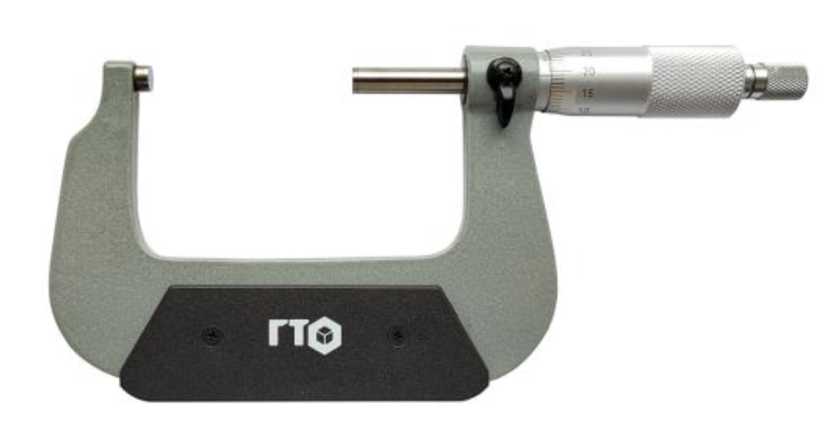

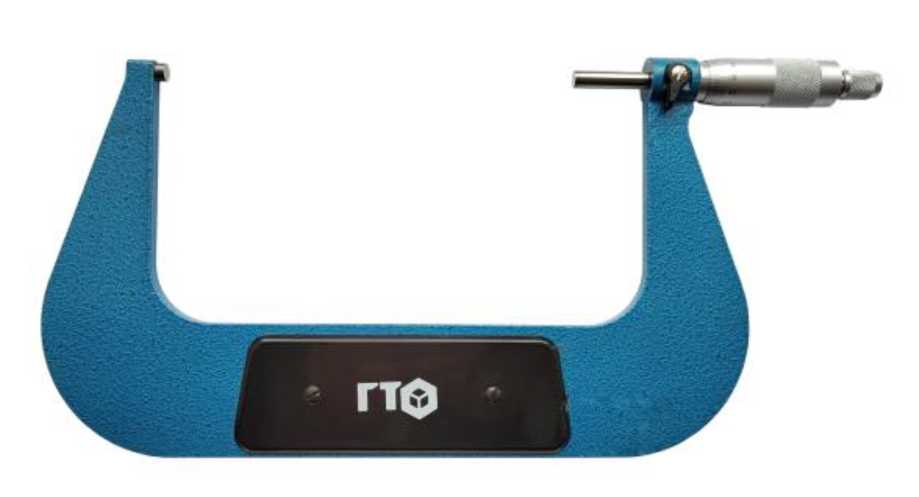

Рисунок 1 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 2 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 3 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 4 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 5 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 6 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 7 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 8 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 9 - Общий вид микрометров модели МК

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

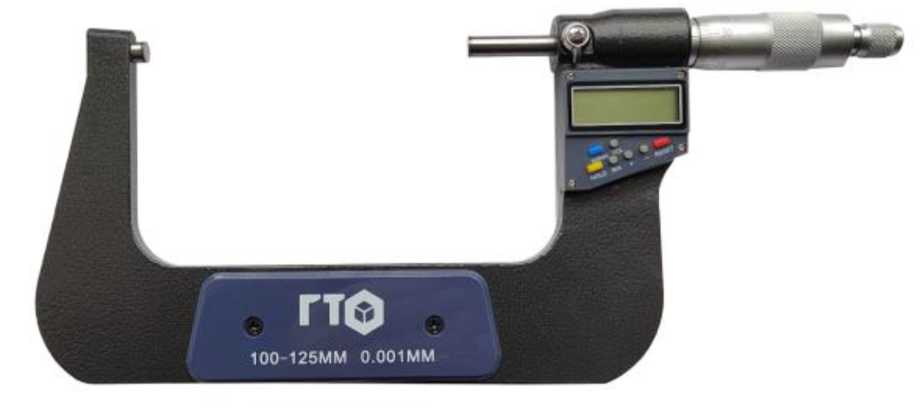

Рисунок 10 - Общий вид микрометров модели МКЦ

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 11 - Общий вид микрометров модели МКЦ

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 12 - Общий вид микрометров модели МКЦ

Место нанесения заводского номера

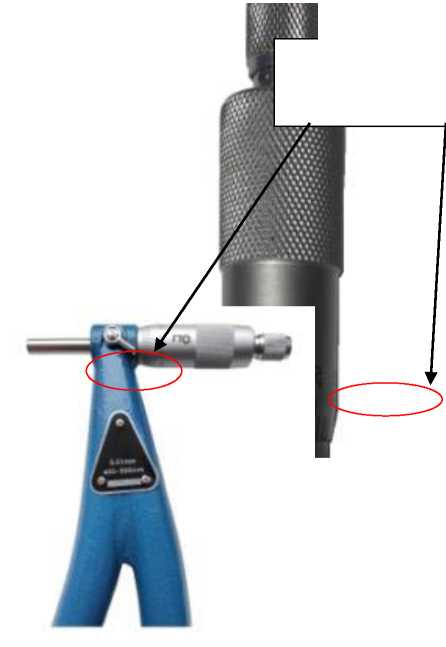

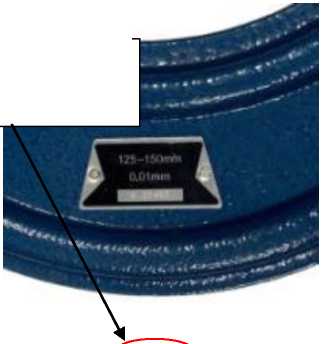

Рисунок 13 - Места нанесения заводского номера

Лист № 8 Всего листов 10 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики микрометров

Модель

Диапазон измерений, мм

Значение отсчета по шкалам стебля и барабана (шаг дискретности), мм

Пределы допускаемой абсолютной погрешности, мм

Допуск параллельности измерительных поверхностей, мкм

МК

От 0 до 25

0,01

±0,004

1,5

От 25 до 50

0,01

±0,004

2,1

От 50 до 75

0,01

±0,005

3,0

От 75 до 100

0,01

±0,005

3,0

От 100 до 125

0,01

±0,006

3,0

От 125 до 150

0,01

±0,006

3,0

От 150 до 175

0,01

±0,007

3,0

От 175 до 200

0,01

±0,007

3,0

От 200 до 225

0,01

±0,008

4,0

От 225 до 250

0,01

±0,008

4,0

От 250 до 275

0,01

±0,009

5,0

От 275 до 300

0,01

±0,009

5,0

От 300 до 400

0,01

±0,011

5,0

От 400 до 500

0,01

±0,013

7,0

От 500 до 600

0,01

±0,014

7,0

МКЦ

От 0 до 25

0,001

±0,004

1,5

От 25 до 50

0,001

±0,004

2,1

От 50 до 75

0,001

±0,005

3,0

От 75 до 100

0,001

±0,005

3,0

От 100 до 125

0,001

±0,006

3,0

От 125 до 150

0,001

±0,006

3,0

Таблица 2 - Метрологические характеристики установочных мер

Номинальный размер установочных мер, мм

Допускаемое отклонение длины установочных мер от номинального размера, мкм

Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм

25, 50, 75

±1,5

0,50

100, 125

±2,0

0,75

150, 175

1,00

200, 225

1,50

250, 275

±2,5

1,75

325, 375, 425, 475

±3,5

-

525, 575

±4,0

-

Таблица 3 - Технические характеристики микрометров

Наименование характеристики

Значение

Допуск плоскостности измерительных поверхностей микрометра, мкм, не более

0,9

Измерительное усилие, Н

От 5 до 10

Колебание измерительного усилия, Н, не более

2

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %, не более

От + 15 до +25

80

Таблица 4 - Габаритные размеры и масса

Диапазон измерений, мм

Габаритные размеры (Длина х Ширина, Высота), мм, не более

Масса, кг, не более

От 0 до 25

160х55х25

0,3

От 25 до 50

180х85х25

0,4

От 50 до 75

210х100х25

0,5

От 75 до 100

240х115х25

0,6

От 100 до 125

270х120х25

0,8

От 125 до 150

285х160х25

0,9

От 150 до 175

305х170х25

1,1

От 175 до 200

330х185х25

1,2

От 200 до 225

350х200х25

1,3

От 225 до 250

380х220х25

1,5

От 250 до 275

400х240х25

1,6

От 275 до 300

470х305х25

1,8

От 300 до 400

610х405х35

2,3

От 400 до 500

700х490х35

2,6

От 500 до 600

750х540х35

3,2

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Микрометр

ГТО

1 шт.

Элемент питания для микрометров модели МКЦ

-

1 шт.

Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм

-

1 шт. или 1 компл.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Порядок работы» паспорта микрометров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия ANHUI MEASURING TOOLS COMPANY «Микрометры».

Правообладатель

ANHUI MEASURING TOOLS COMPANY, КНР

Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China

Изготовитель

ANHUI MEASURING TOOLS COMPANY, КНР

Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. манcарда/XШA/33Б

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru

E-mail: info@mcsevr.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1

Всего листов 7

Регистрационный № 92108-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры показывающие YE

Назначение средства измерений

Манометры показывающие YE (далее - манометры) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара.

Описание средства измерений

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - в форме капсулы. Под воздействием измеряемого       давления,       подаваемого       в       измерительную       камеру

манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.

Конструктивно манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелки и защитного стекла, помещенных в корпус из нержавеющей стали.

Манометры показывающие YE изготавливаются в следующих модификациях: YE, YEN и отличаются друг от друга метрологическими характеристиками, габаритными размерами и способом подключения к процессу.

Обозначение вариантов исполнений манометров показывающих YE приведено в виде буквенно-цифрового обозначения и имеет следующий вид:

YE1 - 2, 3/ 4, где:

  • 1. Устойчивость к механическому воздействию:

N - виброустойчивое (с заполнением демпфирующей жидкостью)

  • 2. Диаметр корпуса:

50 - 50 мм

60 - 60 мм

100 - 100 мм

150 - 150 мм

160 - 160 мм

  • 3. Материал корпуса:

H - нержавеющая сталь

  • 4. Дополнительная оснастка (по заказу)

  • -  JPJ - клапанный блок

  • -  JPF - сифон

  • - ZN - демпфер

  • -  GZL - защита от перегрузок

  • -  GZLN -защита от перегрузок (встроенная)

  • - SR - радиатор

  • - RL - капиллярная трубка

Общий вид манометров показывающих YE представлен на рисунке 1.

Пломбировка манометров не предусмотрена.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом и/или на табличке прикрепленной к корпусу манометра методом гравировки в месте, указанном на рисунке 1.

Конструкция манометров не предусматривает нанесение на корпус знака поверки.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

J1HGPU

CL2.S

Shanghai JinjpuMectianical8ElectricalTechnoli9jCo..ltd.

»JP22310009225

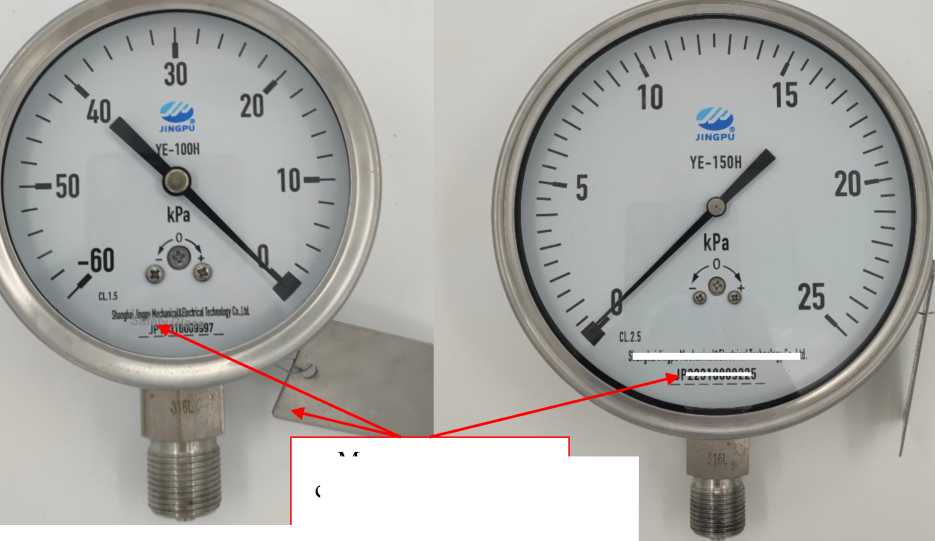

Место нанесения серийного/заводского номера

Модификация YE, исполнение YE-100H

Модификация YE, исполнение YE-150H

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

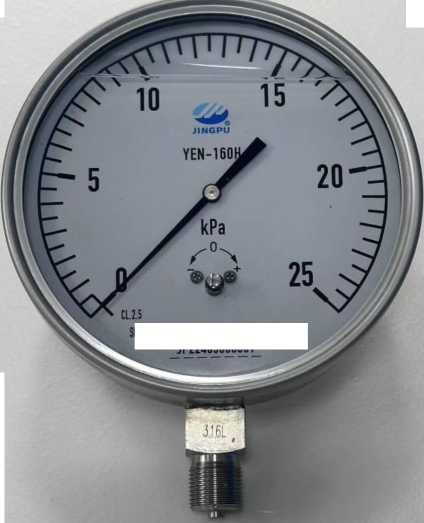

Модификация YEN, исполнение YEN-160H

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Модификация YE, исполнение YE-50H

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Модификация YEN, исполнение YEN-150H/RL

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

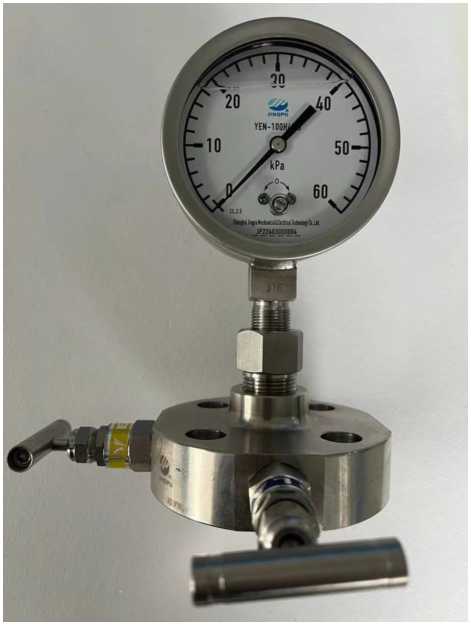

Модификация YEN, исполнение YEN-100H/JPJ

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Модификация YEN, исполнение YEN-160H/SR

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

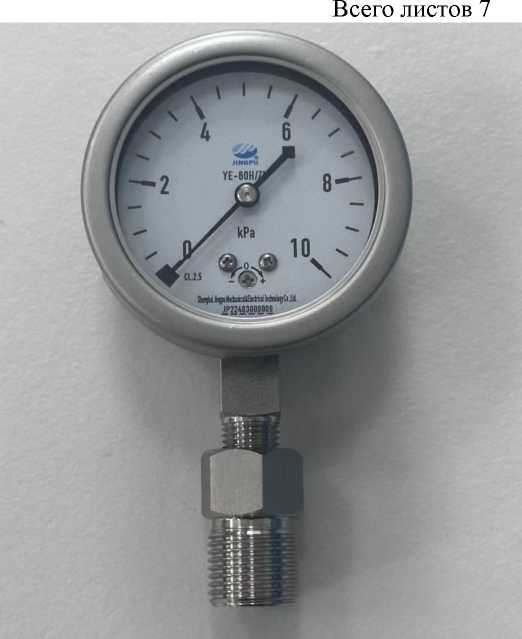

Модификация YE, исполнение YE-60H/ZN

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

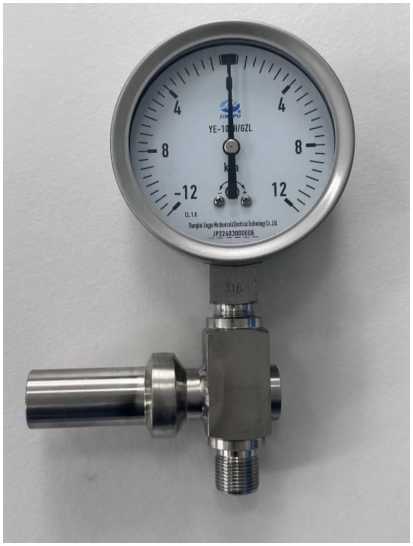

Модификация YE, исполнение YE-100H/GZL

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Модификация YE, исполнение YE-150/JPF

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Модификация YE, исполнение YE-150H/GZLN

Рисунок 1 - Общий вид манометров показывающих YE

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

YE(N)-100H, YE(N)-150H,

YE(N)-160H

YE(N)-50H, YE(N)-60H

Диапазон   измерений   избыточного

давления, кПа1)

от -60 до 0; от -40 до 0; от -25 до 0; от -16 до 0; от -10 до 0; от -6 до 0; от -4 до 0; от -2,5 до 0; от -1,6 до 0; от -1,0 до 0; от -0,5 до 0; от -0,25 до 0; от -0,2 до 0,05; от -0,35 до 0,05; от -0,05 до 0; от 0 до 0,05; от 0 до 0,25; от 0 до 0,5; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5;

от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16;

от 0 до 25; от 0 до 40; от 0 до 60; от -0,05 до 0,05; от -0,025 до 0,025; от -0,5 до 0,5; от -0,8 до 0,8; от -1,2 до 1,2; от -2 до 2; от -3 до 3; от -5 до 5;

от -85 до 85; от -12 до 12; от -20 до 20; от -30 до 30

Пределы    допускаемой    основной

приведенной погрешности измерений к верхнему пределу измерений 2), %

±1,0; ±1,5; ±1,6; ±2,5

±1,5; ±1,6; ±2,5

Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С

±0,4

Примечания:

  • 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.

  • 2) фактическое значение указано в паспорте на манометр.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Габаритные размеры1), мм, не более

Масса1), кг, не более

Для манометров с радиальным штуцером

Для манометров с аксиальным штуцером

YE(N)-50H

97x74x39

74x39x100

0,3

Ye(n)-60H

97x74x39

74x39x100

0,3

Ye(n)-100H

146x101x55

101x55x110

0,7

Ye(n)-150H

205x151x57

151x57x110

1,0

Ye(n)-160H

215x161x57

161x57x110

1,3

Нормальные условия измерений:

температура окружающей среды, °С

от +15 до +25

относительная влажность, %

от 30 до 80

атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия эксплуатации:

температура окружающей среды, °С

от -60 до +60

Средняя наработка на отказ, ч

70000

Средний срок службы, лет, не менее

25

Примечание:

1) значения габаритных размеров и массы манометров приводятся без дополнительной оснастки.

Знак утверждения типа

наносится на циферблат и (или) эксплуатационную документацию печатным методом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр показывающий

YE

1 шт.

Паспорт

-

1 экз.

Упаковка

-

1 комплект

Сведения о методиках (методах) измерений приведены в разделе 3 паспорта «Методы измерений»

Нормативные и технические документы, устанавливающие требования к манометрам показывающим YE

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия.

Правообладатель

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai

Телефон/факс: (021) 56618282

E-mail: jpinfo@jingpu.com, Web-сайт: www.jingpu.com

Лист № 7 Всего листов 7 Изготовитель

Компания «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай

Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai Телефон/факс: (021) 56618282

E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92109-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры JNJVS6700M

Назначение средства измерений

Контроллеры JNJVS6700M (далее - контроллеры) предназначены для измерений аналоговых сигналов, поступающих от датчиков, преобразования их в значения параметров вибрации (виброускорения, виброскорости, виброперемещения), температуры и частоту вращения.

Описание средства измерений

Принцип действия контроллеров основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).

Контроллеры состоят из:

  • - шасси 6700M/05, предназначенного для обеспечения работы всех установленных в контроллер модулей;

  • - модуля питания 6700M/15, предназначенного для питания контроллера;

  • - модуля связи 6700M/20, предназначенного для обеспечения сопряжения контроллера с другими внешними устройствами и передачи сигналов измерительной информации внешним потребителям. Модули имеют выходы с цифровыми интерфейсами Ethernet и 485;

  • - измерительных модулей 6700M/42, предназначенных для измерений выходных сигналов датчиков вибрации и имеющих 2 входных измерительных канала;

  • - измерительных модулей 6700M/10 предназначенных для измерений выходных сигналов от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «Р^00» по ГОСТ 6651-2009) и имеющих 6 входных измерительных каналов;

  • - измерительных модулей 6700M/50JX предназначенных для измерения выходных сигналов от датчиков частоты вращения и имеющих 2 входных измерительных канала.

На одно шасси 6700M/05 может быть установлено до 7 измерительных модулей. Измерительные модули представляют собой автономный электронный блок с клеммником для подключения выходных сигналов от датчиков на задней стороне модуля.

Модули могут выпускаться во взрывозащищенном исполнении.

Заводские номера модулей, представленные в буквенно-цифровом формате, наносятся на боковую панель методом лазерной гравировки.

Место нанесения знака поверки на корпусе контроллеров не предусмотрено. Пломбирование контроллеров не предусмотрено.

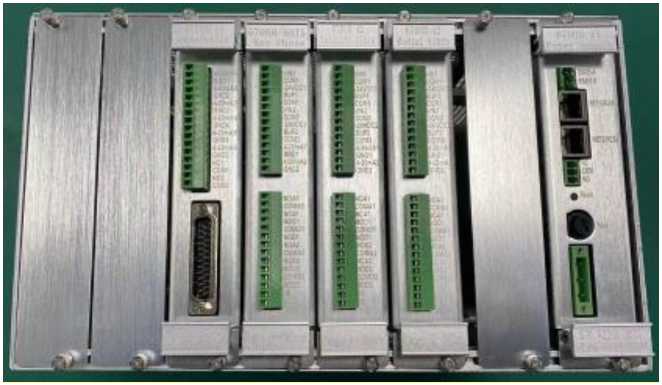

Общий вид контроллеров JNJVS6700M и место нанесения заводского номера приведены на рисунке 1.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Место нанесения заводского номера

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид контроллеров JNJVS6700M с указанием места нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) контроллеров JNJVS6700M служит для обработки и визуализации информации.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:

  • - отсутствует физический доступ к носителю информации;

  • - отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.

Таблица 1 - Идентификационные данные ПО контроллеров JNJVS6700M

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ST Link

Номер версии (идентификационный номер) ПО

не ниже 5.0

Цифровой идентификатор ПО

-

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики контроллеров JNJVS6700M

Наименование характеристики

Значение

Модуль 6700M/42

Диапазоны измерений виброускорения, м/с2

от 10 до 5000

Диапазоны измерений виброскорости, мм/с

от 10 до 1250

Диапазоны измерений виброперемещения, мкм

от 50 до 635

Диапазон входного напряжения, В

±5

Диапазон изменений коэффициента преобразования измерительного канала измерений виброускорения, мВ/м^с"2

от 1 до 500

Диапазон изменений коэффициента преобразования измерительного канала измерений виброскорости, мВ/мм^с"1

от 4 до 100

Диапазон изменений коэффициента преобразования измерительного канала измерений виброперемещения, мВ/мкм

от 7,87 до 10

Диапазон рабочих частот, Гц

от 5 до 5000

Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), %

±5

Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

±0,01

Диапазон выходного сигнала, мА

от 4 до 20

Пределы допускаемой относительной погрешности формирования выходного сигнала, %

±5

Модуль 6700M/10

Диапазон измерений сигналов ТС (в температурном эквиваленте), °С

от -55 до +150

Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте), °C

±2

Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте) при изменении температуры окружающей среды от нормальных условий измерений, °С/1 °С

±0,01

Диапазон выходного сигнала, мА

от 4 до 20

Пределы допускаемой приведенной погрешности формирования выходного сигнала, % (от диапазона выходного сигнала)

±10

Модуль 6700M/50JX

Диапазоны измерений частоты вращения, об/мин

от 5 до 100 000

Пределы допускаемой основной относительной погрешности измерений частоты вращения, %

±0,1

Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

±0,01

Диапазон выходного сигнала, мА

от 4 до 20

Пределы допускаемой относительной погрешности формирования выходного сигнала, %

±5

Таблица 3 - Основные технические характеристики контроллеров JNJVS6700M

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Условия эксплуатации, °С

от -45 до +70

Габаритные размеры, мм, не более (длинахвысотахширина)

330х178х300

Масса, кг, не более

10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Контроллер

JNJVS6700M

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Методы измерений» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Стандарт предприятия № Q/JNJ 6700MC004-2022 «Контроллеры JNJVS6700M».

Правообладатель

«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай

Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai

Web-сайт: www.chjnj.com

E-mail: sales@chjnj.com

Изготовитель

«Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай

Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai

Web-сайт: www.chjnj.com

E-mail: sales@chjnj.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92111-24                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления WT3000

Назначение средства измерений

Преобразователи давления WT3000 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и цифровой выходной сигнал HART.

Описание средства измерений

Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал HART.

Конструктивно преобразователи состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Преобразователи в зависимости от заказа могут иметь резьбовое соединение или фланцевое присоединение с капиллярной линией и без неё. По заказу преобразователи могут быть изготовлены с жидкокристаллическим дисплеем (ЖК-дисплеем).

Преобразователи могут отличаться метрологическими и техническими характеристиками, видами технологических присоединений к процессу, выходными сигналами и наличием ЖК-дисплея.

Преобразователи давления выпускаются в следующих модификациях:

WT3000TA и WT3000RA, предназначенные для измерений абсолютного давления;

WT3000DP, WT3000RD и WT3000LT, предназначенные для измерений разности давлений;

WT3000TG, WT3000GP и WT3000RT, предназначенные для измерений избыточного давления.

Общий вид преобразователей представлен на рисунках 1 - 5.

Заводской номер преобразователя в виде кода, состоящего из одиннадцати цифр, наносится методом гравировки на маркировочную табличку, прикрепленную на корпус.

Место нанесения заводского номера преобразователя представлено на рисунках 1, 2.

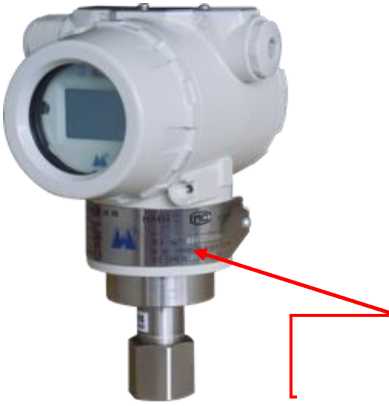

Рисунок 1 - Общий вид преобразователей избыточного (модификации WT3000TG, WT3000GP и WT3000RT) и абсолютного (модификации WT3000TA и WT3000RA) давления и места нанесения заводского номера

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

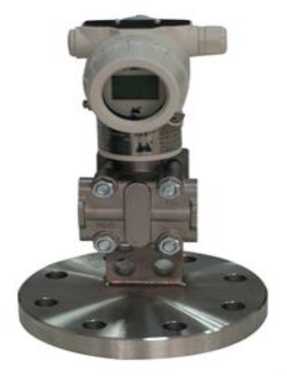

Рисунок 3 - Общий вид преобразователей разности давлений с фланцевым присоединением

■*          Место

заводск

заводского номера

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

нанесения

Рисунок 2 - Общий вид преобразователей разности давлений (модификации WT3000DP, WT3000RD и WT3000LT) и места нанесения заводского номера

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

Рисунок 4 - Общий вид преобразователей избыточного и абсолютного давления с фланцевым присоединением и капиллярной линией

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

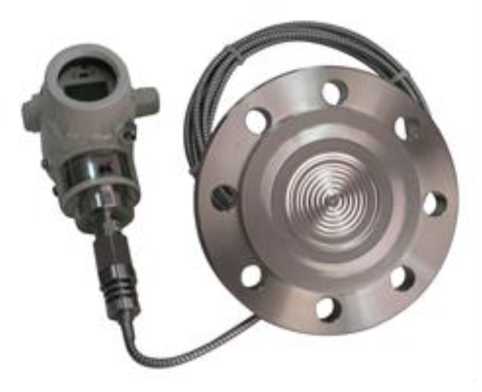

Рисунок 5 - Общий вид преобразователей разности давлений с фланцевым присоединением и капиллярной линией

Пломбирование преобразователей не предусмотрено.

Конструкция не предусматривает нанесение знака поверки на преобразователи.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым и предназначено для преобразования и передачи измеренных значений.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WTR206

Номер версии ПО, не ниже

1.0.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологических характеристики

Наименование характеристики

Значение

Верхний предел измерений избыточного давления, кПа Х) 2)

от 7,5 до 41370

Нижний предел измерений избыточного давления, кПа Х) 2)

0

Верхний предел измерений абсолютного давления, кПа Х) 2)

от 37,4 до 2068

Нижний предел измерений абсолютного давления, кПа Х) 2)

0

Верхний предел измерений разности давлений, кПа Х) 2)

от 1,5 до 2068

Нижний предел измерений разности давлений, кПа Х) 2) 3)

от -2068 до 0

Пределы допускаемой основной приведенной к диапазону измерений погрешности, у, % 4) 5)

±0,2; ±0,075

Вариация выходного сигнала, %

1у1

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °C от диапазона измерений 5)

±0,1

Примечания:

  • 1) Конкретный диапазон измерений, посредством указания нижнего предела измерений и верхнего предела измерений приведен в паспорте и нанесен на маркировочную табличку, прикрепленную к корпусу преобразователя.

  • 2) По заказу, преобразователи могут быть изготовлены в других единицах измерений давления, допущенных к применению в Российской Федерации.

  • 3) Знак «минус» для разности давлений определяется тем, в какую из камер преобразователя подается большее давление при определении разности давлений.

  • 4) Конкретное значение указано на маркировочной табличке, прикрепленной к корпусу преобразователя и (или) в паспорте.

  • 5) Без учета дополнительной погрешности, вызванной установкой капиллярных линий и фланцевых разделителей.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал:

  • - аналоговый, мА

  • - цифровой

от 4 до 20

HART

Напряжение питания постоянного тока, В

от 11 до 45

Номинальное напряжение питания постоянного тока, В

24

Максимальное    рабочее    (статическое)

давление для преобразователей разности давлений, МПа, не более 1)

32

Масса, кг, не более 2)

3,5

Габаритные размеры (высота; ширина; длина), мм, не более 1) 2)

200x130x140

Нормальные условия измерений:

  • - температура окружающего воздуха, °С:

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха, %, не более

от +15 до +25 от 84 до 106,7

80

Рабочие условия измерений:

  • - температура окружающего воздуха, °С: исполнение с ЖК-дисплеем исполнение без ЖК-дисплея

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха, %, не более

от -20 до +60 от -40 до +85 от 84 до 106,7

80

Степень защиты от внешних воздействий по

ГОСТ 14254-2015

IP 67

Маркировка взрывозащиты

1Ex db IIC T4...T6 Gb X

0Ex ia IIC T4...T6 Ga X

Примечания:

  • 1) Конкретные значение указывается в паспорте на преобразователь.

  • 2) Без учета капиллярной линии и фланцевого присоединения.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователи давления

WT3000

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. на партию

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и работа» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-101 - 1-107 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до V105 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, Китай.

Правообладатель

SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, Китай

Адрес: No.8, Lane 355, HuaZhe Rd., SongJiang District, Shanghai, China.

E-mail: marketing@welltech.com.cn.

Web-сайт: http://www.welltech.com.cn.

Изготовитель

SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, Китай

Адрес: No.8, Lane 355, HuaZhe Rd., SongJiang District, Shanghai, China.

E-mail: marketing@welltech.com.cn.

Web-сайт: http://www.welltech.com.cn.

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru.

Web-сайт: www.vniims.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92112-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Фотометры ЭКОСТАБ

Назначение средства измерений

Фотометры ЭКОСТАБ (далее - фотометры) предназначены для измерений оптической плотности жидких сред.

Описание средства измерений

Принцип действия фотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.

Оптическая схема фотометров однолучевая. В качестве источника излучения используются светодиоды с фильтрами. Фотометры работают на четырех длинах волн: 420, 470, 520 и 620 нм.

Фотометры выпускаются в 2 моделях: ЭКОСТАБ Lite и ЭКОСТАБ Mini, отличающихся конструкцией, метрологическими и техническими характеристиками.

Конструктивно фотометры модели ЭКОСТАБ Lite выполнены в виде настольных приборов и состоят из измерительной ячейки, 7-дюймового сенсорного цветного дисплея, управляющей и интерфейсной плат и микропринтера. Измерительная ячейка содержит 4 пары диодов со светофильтрами и фотоприемников и отделение для круглой кюветы. Управление фотометрами осуществляется в двух режимах: с помощью сенсорного экрана и/или с помощью клавиатуры на передней части корпуса фотометра. Фотометр содержит в памяти более 50 программ для определения ХПК, аммонийного азота, общего фосфора, общего азота и тяжелых металлов, а также поддерживает возможность внесения пользовательских методик. Встроенная память позволяет сохранять результаты измерений. Фотометры модели ЭКОСТАБ Lite дополнительно оснащены встроенным микропринтером и имеют возможность подключаться к отдельно устанавливаемому персональному компьютеру.

Конструктивно фотометры модели ЭКОСТАБ Mini выполнены в виде портативных приборов и состоят из измерительной ячейки, графического дисплея и процессорной платы. Измерительная ячейка содержит 4 пары светодиодов и фотоприемников со светофильтрами и отделения для круглой кюветы. Управление фотометрами осуществляется с помощью клавиатуры на передней части корпуса фотометра. Встроенная память позволяет сохранять результаты измерений. Дополнительно фотометры модели ЭКОСТАБ Mini имеют возможность подключаться к отдельно устанавливаемому персональному компьютеру или мобильному телефону с операционной системой Android.

Анализ выполняется автоматически под управлением программного обеспечения. Результаты анализа выводятся на дисплей, сохраняются в режиме реального времени и могут быть распечатаны посредством встроенного микропринтера (для модели ЭКОСТАБ Lite) или переданы на персональный компьютер для хранения, вывода и обработки.

Для передачи данных на персональный компьютер для модели ЭКОСТАБ Lite требуется специальное программное обеспечение.

Маркировочная табличка размещена на задней панели корпуса фотометра модели ЭКОСТАБ Lite и на дне корпуса фотометра модели ЭКОСТАБ Mini. Серийный номер имеет буквенно-цифровой формат, нанесен способом лазерной печати. Общий вид фотометров представлен на рисунке 1. Место нанесения серийного номера на фотометры представлено на рисунке 2.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «ЭКОСТАБ».

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

а)

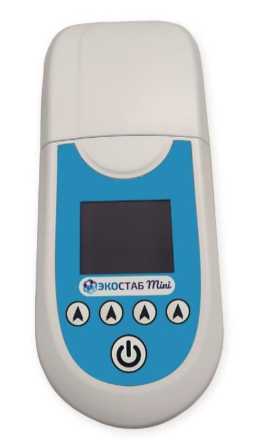

Рисунок 1 - Общий вид фотометров ЭКОСТАБ

а) ЭКОСТАБ Lite; б) ЭКОСТАБ Mini

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

б)

Место нанесения серийного

Место нанесения знака

номера

утверждения типа

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

а)

б)

Рисунок 2 - Место нанесения серийного номера на фотометры ЭКОСТАБ а) ЭКОСТАБ Lite; б) ЭКОСТАБ Mini

Программное обеспечение

Фотометры оснащены встроенным программным обеспечением (далее - ПО), которое управляет работой фотометра, отображает результат, обрабатывает, передает и хранит полученные данные.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для модели

ЭКОСТАБ Lite

ЭКОСТАБ Mini

Идентификационное наименование ПО

-

-

Номер версии (идентификационный номер) ПО

не ниже 1.01.00

не ниже Н.2.1^.2.8Т

Цифровой идентификатор ПО

-

-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модели

ЭКОСТАБ Lite

ЭКОСТАБ Mini

Рабочие длины волн, нм

420, 470, 520, 620

Диапазон измерений оптической плотности, Б

от 0,02 до 2,0

от 0,04 до 2,0

Предел допускаемого относительного среднеквадратического отклонения случайной составляющей погрешности измерений оптической плотности, %

3

3

Пределы     допускаемой     абсолютной

погрешности     измерений     оптической

плотности, Б, в поддиапазоне:

  • - от 0,02 до 0,5 Б включ.

  • - от 0,04 до 0,5 Б включ.

  • - св. 0,5 до 2,0 Б

± 0,015

± (0,03-D*)

±(0,03<D*+0,03)

±(0,03<D*+0,03)

*т\

D - измеренное значение оптической плотности

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модели

ЭКОСТАБ Lite

ЭКОСТАБ Mini

Спектральная ширина щели, нм, не более

30

Габаритные размеры, мм, не более

- длина

412

170

- высота

164

72

- ширина

253

44

Масса, кг, не более

5,2

0,277

Параметры электропитания:

- напряжение постоянного тока, В

12

5

Продолжение таблицы 3

Наименование характеристики

Значения для модели

ЭКОСТАБ Lite

ЭКОСТАБ Mini

Условия эксплуатации:

- температура окружающего воздуха, оС

от +10 до +50

- относительная влажность окружающего воздуха, %, не более

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку методом термопечати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Фотометр

ЭКОСТАБ

1 шт.

16-миллиметровая кювета^

-

1 компл.

Адаптер для 16-мм кюветы

-

1 шт.

24-миллиметровая кювета

-

1 компл.

Кабель для передачи данных

-

1 шт.

Адаптер питания

-

1 шт.

Бумага для печати1)

-

1 шт.

Безворсовая ткань

-

1 шт.

Адаптеры для установки светофильтров2)

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.

  • 1) Поставляется только для модели ЭКОСТАБ Lite

  • 2) Поставляются по отдельному Заказу

Сведения о методиках (методах) измерений

приведены в разделе 7 «Проведение анализа» Руководства по эксплуатации фотометров ЭКОСТАБ Lite и в разделе «Проведение анализа» Руководства по эксплуатации фотометров ЭКОСТАБ Mini.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

ТУ 26.70.23-001-51284861-2024 «Фотометры ЭКОСТАБ, модели: ЭКОСТАБ Lite и ЭКОСТАБ Mini. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»

(ООО «ЭКОИНСТРУМЕНТ»)

ИНН 7706201618

Юридический адрес: 119049, г. Москва, Крымский Вал, д. 3, стр. 2, оф. 512

Изготовитель

Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКОИНСТРУМЕНТ»)

ИНН 7706201618

Юридический адрес: 119049, г. Москва, Крымский Вал, д. 3, стр. 2, оф. 512 Производственная площадка:

Zhejiang Lohand Environment Technology Со., Ltd., Китай

Адрес: Room 201, 2nd Floor, Building 7, 63, Jiuhuan Road, Shangcheng District, Hangzhou City, Zhejiang Province, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» мая 2024 г. № 1170

Лист № 1 Регистрационный № 92113-24 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная Тайфун

Назначение средства измерений

Установка поверочная Тайфун (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.

Описание средства измерений

Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, двух измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, в составе установки применяются: весовые устройства на базе весов неавтоматического действия GP (регистрационный номер 50583-12), весов неавтоматического действия HW-WP, HV-WP (регистрационный номер 66699-17), весов платформенных электронных ВП (регистрационный номер 21440-11); расходомеры-счетчики электромагнитные OPTIFLUX (далее-расходомеры) (регистрационный номер 70495-18).

В качестве средств измерений температуры жидкости установки в составе установки применяются: термометры сопротивления из платины технические ТПТ (регистрационный номер 39144-08).

В качестве средств измерений избыточного давления жидкости в составе установки применяются: манометры показывающие ТМ, ТВ, ТМВ и ТМТБ (регистрационный номер 25913-08), манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры ФТ (регистрационный номер 60168-15), манометры, мановакуумметры МТ, МВТ (регистрационный номер 23991-15).

Поверяемое средство измерений устанавливается на измерительный участок установки, посредством работы зажимного пневматического устройства и системы подачи сжатого воздуха. Жидкость посредством системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, один из измерительных участков с поверяемыми средствами измерений (одновременная работа двух участков не предусмотрена), средства измерений температуры и избыточного давления жидкости установки. Далее, в зависимости от метода измерений, направляется на весовое устройство установки и/или обратно в систему хранения и подготовки жидкости.

Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

Общий вид установки представлен на рисунке 1.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

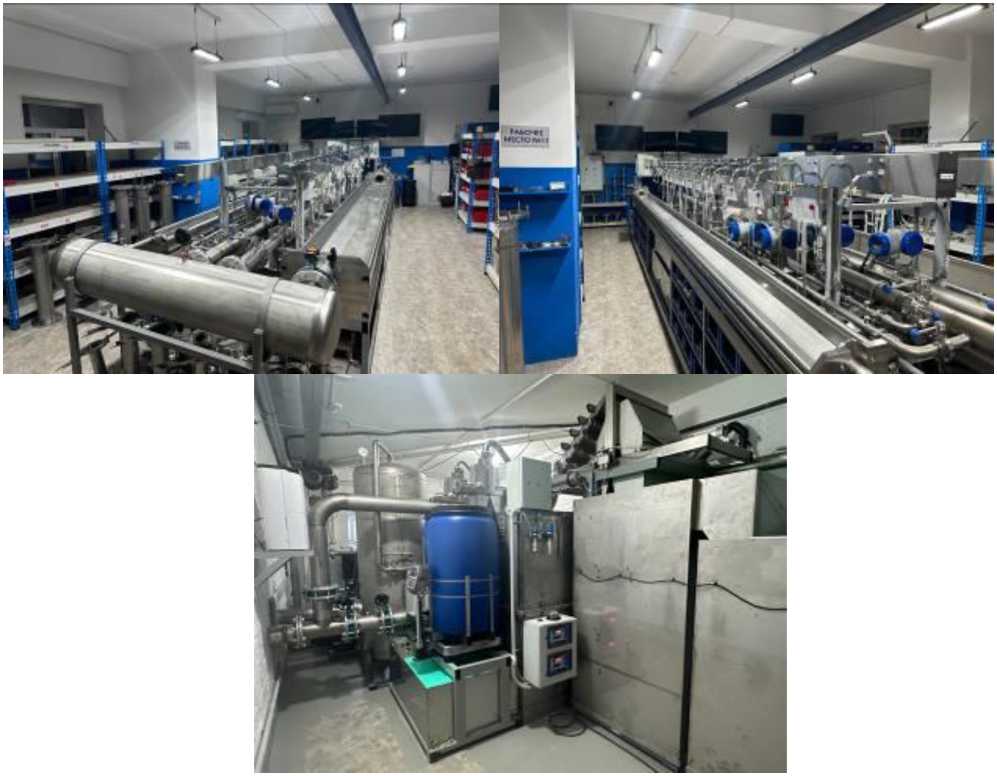

Рисунок 1 - Общий вид установки

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru

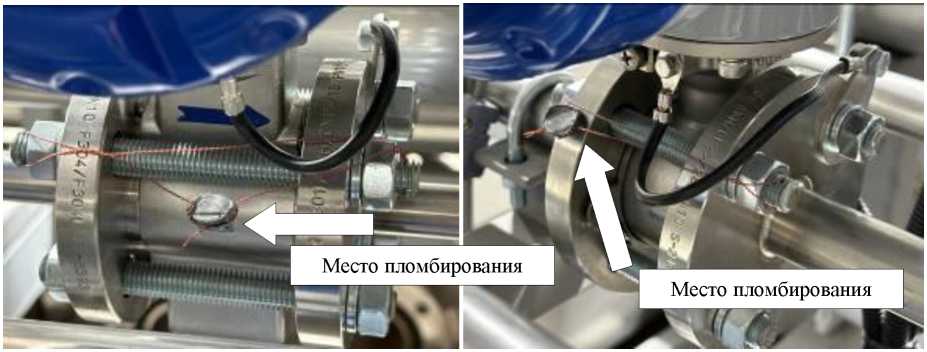

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер установки наносится в цифровом формате на маркировочные таблички в виде наклеек, закрепляемых на корпусе установки: в верхнем правом углу шкафа автоматизированной системы измерений, управления и контроля и на корпусе весового устройства.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

ООО "РЕОМ"

Установка поверочная
Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
Тайфун

Дата выпуска "28" декабря 2021 г. г. Калуга

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение установки автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Тайфун-ПК

Номер версии (идентификационный номер) ПО

не ниже 1.0.Х.ХХ)

Цифровой идентификатор ПО

-

Х) Х - относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений весовых устройств, т/ч (м3/ч)

от 0,01 до 400

Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров, м3

от 0,01 до 550

Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, %

±0,066

Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, %

±0,2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр поверяемых средств измерений

от DN 15 до DN 300

Количество одновременно поверяемых средств измерений, шт.

от 1 до 26

Измеряемая среда

жидкость (вода питьевая)

Температура измеряемой среды, °С

от +10 до +40

Избыточное давление измеряемой среды, МПа, не более

1,0

Параметры электрического питания:

- напряжение переменного тока, В

380±38/220±22

- частота переменного тока, Гц

50±1

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность, %

от 30 до 90

- атмосферное давление, кПа

от 84 до 107

Средний срок службы установки, лет

15

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на маркировочную табличку средства измерения и по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная

Тайфун, заводской номер 030

1 шт.

Руководство по эксплуатации

РЕОМ.407369.0520- 030РЭ

1 экз.

Сведения о методиках (методах) измерений

приведена в разделах 8 «Подготовка установки к работе» и 9 «Порядок работы установки» руководства по эксплуатации на установку.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Римейк» (ООО «Римейк»)

ИНН: 2511073926

Юридический адрес: 692519, Приморский край, г. Уссурийск, ул. Володарского, д. 9, помещ. 5

Телефон: 8(4234)271-331

Web-сайт: www.primteplo.ru

E-mail: cmk125@mail.ru

Изготовитель

Общество с ограниченной ответственностью «РЕОМ» (ООО «РЕОМ») ИНН: 4028023870

Юридический адрес: 248016, г. Калуга, ул. Ленина, д. 32

Адрес: 248016, г. Калуга, ул. Пролетарская д. 139, 16 ОПС, А/Я 1320 Телефон/факс: +7(4842) 22-56-68

Web-сайт: www.установка40.рф

E-mail: reom2010@yandex.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Приказ Росстандарта №1170 от 13.05.2024, https://oei-analitika.ru
