Наименование

Обозначение

Количество

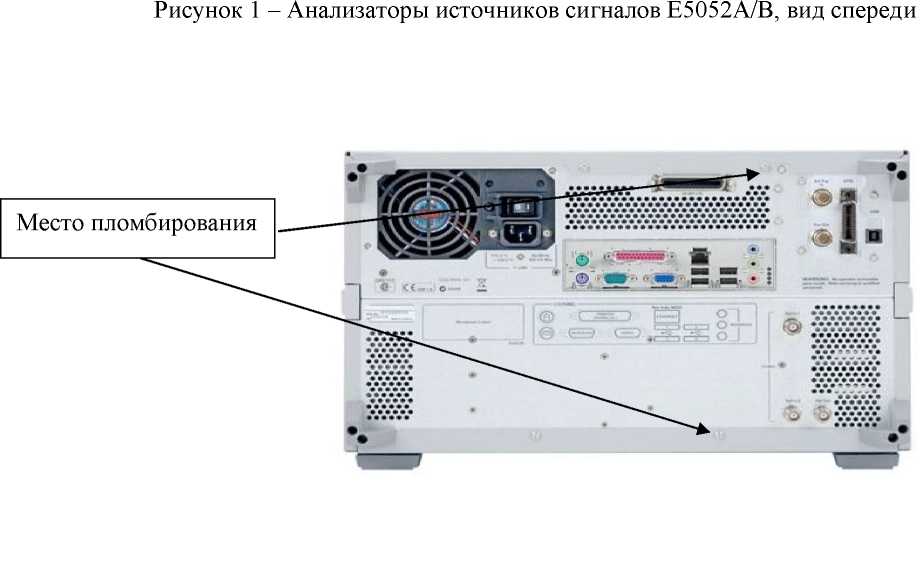

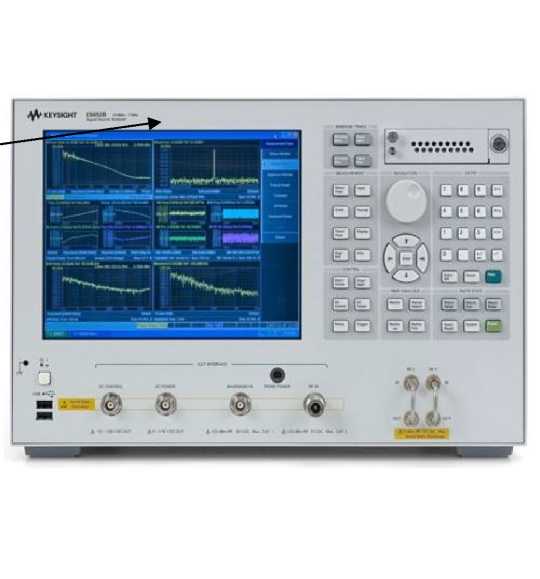

Анализаторы источников сигналов Е5052А или Е5052В, или Е5052А с СВЧ преобразователями частоты E5053A, или Е5052В с СВЧ преобразователями частоты E5053 A

1 *

Кабель питания

1

Руководство по эксплуатации

1

Паспорт

1

Методика поверки

651-18-060 МП

1

* - модель анализатора определяется заказом

Наименование характеристик

Значения

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности установки частоты

±1,8-10’⁷

опорного генератора ($^ОГ )¹⁾

Диапазон рабочих частот в режиме измерения фазовых шумов, МГц:

E5052A/B

от 10 до 7000

E5052A/B с СВЧ преобразователем частоты E5053A

от 10 до 26500

КСВН входа,

в диапазонах частот, не более:

от 10 до 30 МГц включ.

1,6

E5052A/B

св. 30 МГц до 2 ГГц включ.

1,2

св. 2 до 4 ГГц включ.

1,3

св. 4 до 7 ГГц

1,5

E5052A/B

от 10 до 30 МГц включ. св. 30 МГц до 2 ГГц включ.

1,6

1,2

с СВЧ пре-

св. 2 до 3 ГГц включ.

1,3

образовате-

св. 3 до 7 ГГц включ.

1,5

лем частоты

E5053A

св. 7 до 18 ГГц включ.

1,8

св. 18 до 26,5 ГГц

2,0

Диапазон значений ослабления входного аттенюатора, дБ

от 0 до 35

Шаг изменения ослабления входного аттенюатора, дБ

5

Диапазон отстройки от несущих частот в узкополосном режиме, в диапазонах несущих частот (1'нес)²⁾, Гц:

E5052A/B

от 10 МГц до 1 ГГц включ.

от 1 до 0,1'f_Hec

св. 1 до 7 ГГц

от 1 до 1-10⁸

E5052A/B

от 10 МГц до 1 ГГц включ.

от 1 до 0,1'f_Hec

с конвертором E5053A

св. 1 до 26,5 ГГц

от 1 до 4-10⁷

Наименование характеристик

Значения

Диапазон отстройки от несущих частот в широкополосном режиме, в диапазонах несущих частот (/_нес\ Гц:

E5052A/B

от 250 до 400 МГц включ.

от 1 Гц до

0,1-Гнес

св. 400 МГц до 7 ГГц

от 1 до 4П0⁷

E5052A/B с СВЧ преобразователем частоты E5053A

от 250 до 400 МГц включ.

от 1 Гц до

0,1-^

св. 400 МГц до 26,5 ГГц

от 1 до 4П0⁷

Пределы допускаемой абсолютной погрешности измерений фазового шума, в диапазонах отстроек от несущей, дБ:

от 1 до 100 Гц включ.

±4

св. 100 Гц до 1 кГц включ.

±3

св. 1 кГц до 40 МГц включ.

±2

св. 40 до 100 МГц

±3

Уровень характеристической чувствительности к фазовому шуму, дБн/Гц³⁾, не более

см. таблицы 3,

4

Повышение уровня характеристической чувствительности к фазовому шуму автокорреляционной обработкой, во всем диапазоне рабочих частот и отстроек, дБ, не менее

см. таблицу 5

Диапазон рабочих частот в режиме анализатора спектра, МГц:

E5052A/B

от 10 до 7000

E5052A/B с СВЧ преобразователем частоты E5053A

от 10 до 26500

Диапазон перестройки полосы обзора, Гц

от 10 Гц до

15П0⁶

Диапазон перестройки фильтров полосы пропускания, кГц

от 0,00153 до

400

Неравномерность АЧХ в режиме анализатора спектра при ослаблении аттенюатора 10 дБ в диапазоне частот, дБ:

E5052A/B

от 10 МГц до 7 ГГц

±2

E5052A/B с СВЧ преобразователем частоты E5053A

от 10 МГц до 3 ГГц включ.

±2

св. 3 до 26,5 ГГц

±4

Разрешающая способность по частоте, Гц

10; Г10³;

6,4П0⁴

Пределы допускаемой абсолютной погрешности измерений частоты, Гц

± 5   • f ⁴⁾

~^иОГ Jc

Диапазон измерений уровня мощности входного синусоидального сигнала, в диапазоне частот, дБм⁵⁾:

E5052A/B

от 10 до 30 МГц включ.

от -15 до +20

св. 30 МГц до 7 ГГц

от -20 до +20

E5052A/B с СВЧ преобразователем частоты E5053A

от 10 МГц до 3 ГГц включ.

от -15 до +20

св. 3 до 10 ГГц включ.

от -30 до +10

св. 10 до 26,5 ГГц

от -20 до +5

Наименование характеристик

Значения характеристик

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного синусоидального сигнала, в диапазоне частот, дБ:

E5052A/B

от 10 МГц до 7 ГГц

±1

E5052A/B с СВЧ пре-образовате-лем частоты E5053A

от 10 МГц до 3 ГГц включ.

±1

св.3 до 10 ГГц включ.

±3

св. 10 до 26,5 ГГц

±4

Диапазон установки питающего напряжения, В

от 0 до 16

Шаг установки питающего напряжения, В

0,001

Пределы допускаемой абсолютной погрешности установки питающего напряжения, В

±(0,002Vs⁶⁾ +

0,002)

Диапазон установки управляющего напряжения, В

от -15 до +35

Шаг установки управляющего напряжения, В

0,0001

Пределы допускаемой абсолютной погрешности установки управляющего напряжения, в диапазоне напряжений, В

от -15 до 0 В включ.

± (0,001(Vc⁷⁾ +15) + +0,005)

св. 0 до +35 В

± (0,001Vc +

0,002)

Частота несущей

Отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

40 МГц

100 МГц

10 МГц

-94

-125

-140

-148

-156

-166

-168

-

-

-

100 МГц

-74

-105

-130

-147

-156

-163

-168

-170

-

-

1 ГГц

-54

-85

-110

-128

-137

-144

-160

-170

-168

-169

3 ГГц

-44

-75

-100

-118

-127

-133

-149

-163

-164

-165

7 ГГц

-37

-68

-93

-111

-120

-127

-143

-157

-158

-159

Частота несущей

Отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

40 МГц

100 МГц

3 ГГц

-39

-70

-90

-110

-116

-113

-127

-140

-140

-

6 ГГц

-35

-73

-85

-104

-110

-109

-123

-140

-140

-

10 ГГц

-31

-67

-80

-100

-103

-102

-119

-140

-140

-

18 ГГц

-29

-63

-75

-94

-97

-98

-115

-137

-137

-

26,5 ГГц

-25

-60

-70

-90

-93

-94

-110

-130

-130

-

¹⁾ дБн/Гц -мощность излучения на частоте несущей.

Число итераций

10

100

1000

10000

Повышение чувствительности, дБ

5

10

15

20

Наименование характеристик

Значения

Габаритные размеры, мм, не более:

E5052A/B

- длина

494

- высота

426

- ширина

279

СВЧ преобразователь частоты E5053A

- длина

504

- высота

426

- ширина

146

Масса, кг, не более:

E5052A/B

24,5

СВЧ преобразователь частоты E5053A

11

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 198 до 242

Потребляемая мощность, В •А, не более:

E5052A/B

500

СВЧ преобразователь частоты E5053A

120

Условия эксплуатации:

-температура окружающего воздуха, °С

от 15 до 35

- относительная влажность воздуха при температуре 20 °С, %

до 80

- атмосферное давление, мм рт. ст.

от 630 до 800
