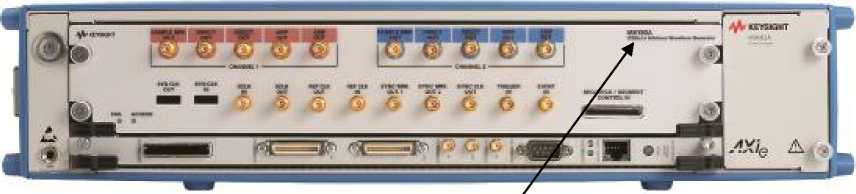

Таблица 1

- Опции генератора М8190А

Название

опции

Описание опции

001

Модуль с 1 каналом формирования сигнала и 2 маркерами на канал

002

Модуль с 2 каналами формирования сигнала и 2 маркерами на канал

LPN

Модуль с 2 каналами формирования сигнала и 2 маркерами на канал, в исполнении с низкими фазовыми шумами

02G

Расширение объема встроенной памяти с 128 Мвыборок до 2 Гвыборок на канал

12G

Разрешение ЦАП 12 бит с частотой дискретизации до 12 ГВыборок в секунду

14B

Разрешение ЦАП 14 бит с частотой дискретизации до 8 ГВыборок в секунду

AMP

Усилители постоянного и переменного тока

BU1

Комплект с 5-слотовым шасси M9505A с USB и контроллером M9537A

BU2

Комплект с 2-слотовым шасси M9502A с USB

DUC

Цифровой умножитель для повышения частоты

FSW

Быстрое переключение сегментов памяти

SEQ

Управление последовательностью воспроизведения сигналов из памяти прибора

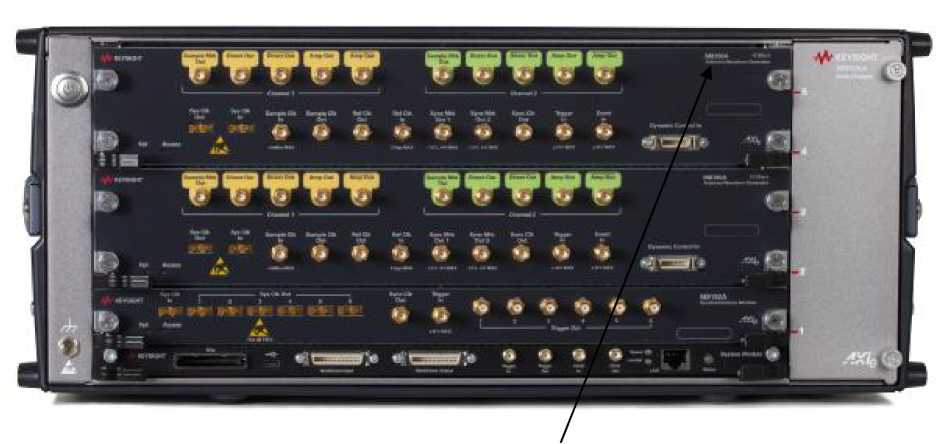

M8192A

Модуль синхронизации

001

Модуль с 1 каналом формирования сигнала и 2 маркерами

002

Модуль с 2 каналами формирования сигнала и 2 маркерами

004

Модуль с 4 каналами

16G

Увеличение объема встроенной памяти с 2 Гвыборок до 16 Гвыборок на модуль

BU1

Комплект с 5-слотовым шасси M9505A с USB и контроллером M9537A

BU2

Комплект с 2-слотовым шасси M9502A с USB

BU3

Комплект с 2-слотовым шасси M9502A с USB и контроллером M9537A

FSW

Быстрое переключение сегментов памяти

SEQ

Управление последовательностью воспроизведения сигналов из памяти прибора

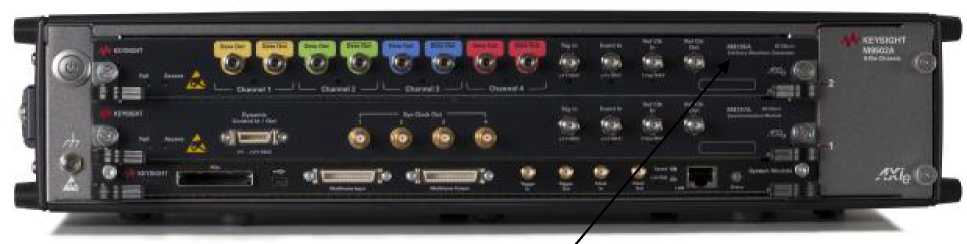

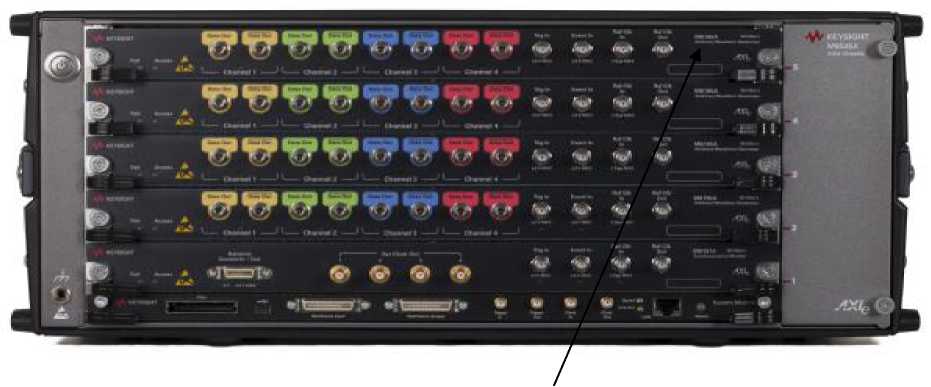

M8197A

Модуль синхронизации

Наименование

Обозначение

Количество

Генераторы сигналов произвольной формы модульные М8190А, М8195А

1 шт.

(по заказу)

Руководство по эксплуатации

1 экз.

Методика поверки

651-19-024 МП

1 экз.

Наименование характеристики

Значение

М8195А

М8190А

Число каналов

опция 001

1

1

опция 002

2

2

опция 004

4

-

Пределы допускаемой относительной погрешности установки частоты

±1М0^-6

Разрешение цифро-аналогового

(опция 12G)

(опция 14В)

преобразователя, бит

8

12

14

Частота дискретизации цифро-аналогового преобразователя, Гвыборок/с

от 53,76 до

65,00

от 0,125 до 12

от 0,125 до 8

Полоса пропускания аналогового сигнала

Выход

Выход AMP OUT

по уровню минус 3 дБ, ГГц

DIRECT

(опц. AMP)

OUT

24

3

от 0,05 до 5

Минимальная длительность фронта/среза сигнала, по уровням от 20 % до 80 %, пс, не более

20

85

75

Диапазон установки выходного напряжения

Посто-

Перемен-

на нагрузку 50 Ом (пик-пик), мВ

янный ток

ный ток

- несимметричное подключение

от 75 до 1000

от 350 до

от 500 до

от 200

700

1000

до 2000

- дифференциальное подключение

от 150 до 2000

-

-

-

Пределы допускаемой абсолютной

погрешности установки выходного

±(0,025-U¹⁾ + 10)

±(0,025-U +

напряжения, мВ

±10

+10)

-

Объем встроенной памяти на модуль, Гвыборок

стандартная комплектация

2

0,128

опция 02G

-

2

опция 16G

16

-

Интермодуляционные искажения, дБ, не более

для тонов 499,5 и 500,5 МГц

-

-73

для тонов 990 и 1010 МГц

-42

-

Уровень фазовых шумов при отстройке от несущей частоты 10 кГц, дБн/Гц³⁾,     не

более:

- частота несущей 125 МГц

-

-110

- частота несущей 1 ГГц

-110

-105

- частота несущей 1,5 ГГц

-

-105

- частота несущей 10 ГГц

-90

-

Время задержки между каналами одного модуля, пс

±10

±20

Наименование характеристики

Значение

Динамический диапазон, свободный от паразитных составляющих, дБн в диапазоне частот

от 0 до 250 МГц исключая

-45

-73

включ. 0,25 до 1,70 ГГц включ.

-45

-66

св. 1,7 до 3,0 ГГц включ.

-45

-60

св. 3,0 до 4,0 ГГц включ.

-45

св. 4,0 до 8,0 ГГц включ.

-50

св. 8,0 до 10,0 ГГц включ.

-47

св. 10,0 до 12,0 ГГц включ.

-43

св. 12,0 до 14,0 ГГц включ.

-47

св. 14,0 до 20,0 ГГц включ.

-39

св. 20,0 до 22,0 ГГц включ.

-45

св. 21,0 до 22,0 ГГц включ.

-39

св. 22,0 до 26,0 ГГц включ.

-37

• ¹⁾ U — значение измеренного напряжения;

• ²⁾ дБн - дБ по отношению к величине несущей;

• ³⁾ дБн/Гц - дБ к мощности несущей в полосе 1 Гц.

Наименование характеристики

Значение

М8190А

М8195А

Габаритные размеры генераторов, мм, не более: - ширина

322,5

322,5

- длина

281,5

281,5

- высота

60,0

30,0

Масса, кг, не более

4,9

3,75

Условия эксплуатации:

- температура окружающей среды, °С

от 15 до 35

- относительная влажность воздуха при температуре 20 °С, %

до 80

- атмосферное давление, мм рт. ст.

от 630 до 800
