Наименование

Обозначение

Количество

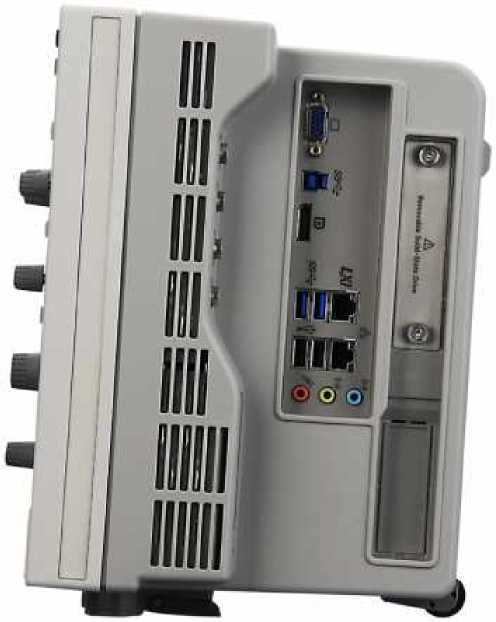

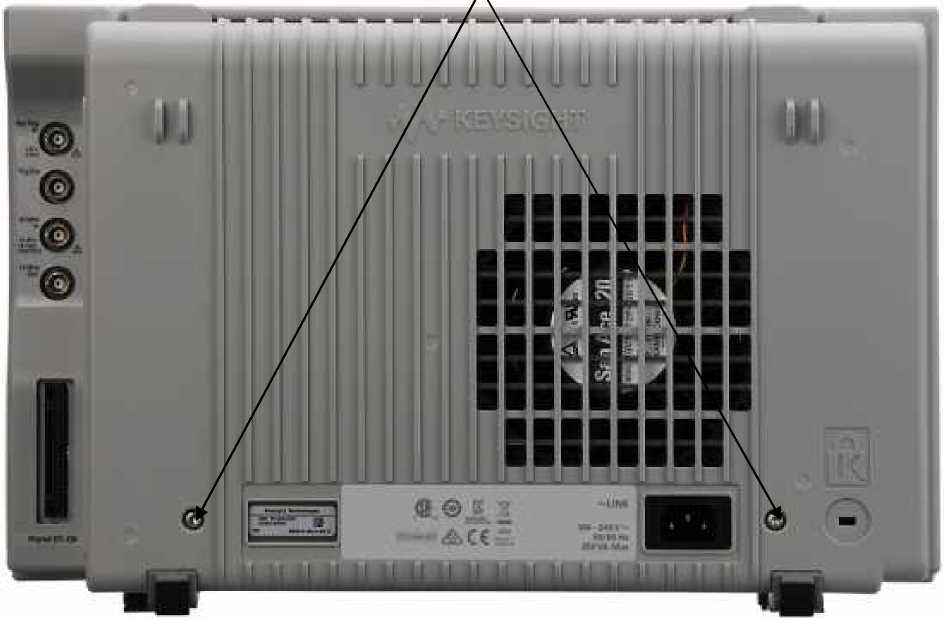

Анализатор формы сигналов тока CX3322A, CX3324A (модификация - по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-234-2017

1 экз.

Наименование характеристики

Значение

Число входных аналоговых каналов

CX3322A

2

CX3324A

4

Число входных цифровых каналов

CX3322A

нет

CX3324A

8

Полоса пропускания по уровню минус 3 дБ в обычном режиме, МГц, не менее

Опция B05

50

Опция B10

100

Опция B20

200

Полоса пропускания по уровню минус 3 дБ в режиме высокого разрешения, МГц, не менее

Опция B05

14

Опция B10

14

Опция B20

14

Максимальная частота дискретизации, ГГц

1 на каждый канал

Объем памяти на канал, МБ

Опция 016

16

Опция 064

64

Опция 256

256

Канал вертикального отклонения

Входной импеданс, Ом

50±1,75

Разрешение по вертикали, бит

Обычный режим

14

Режим высокого разрешения

16

Пределы измерений напряжения постоянного тока, В

-0,65; +0,65

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,007•Uизм.+0,007•Uпр.)

Максимальное входное напряжение, В

±2

Канал горизонтального отклонения

Диапазон установки коэффициента развертки (КР), с/дел

от Г10'⁹ до 20

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±1040’⁶

Синхронизация

Виды запуска

автоматический, однократный, принудительный

Источники синхросигнала

любой из входных каналов, внешний, сеть, цифровые каналы

Диапазон уровня входного сигнала внутренней синхронизации, дел

±4

Диапазон уровня входного сигнала внешней синхронизации, В

±8

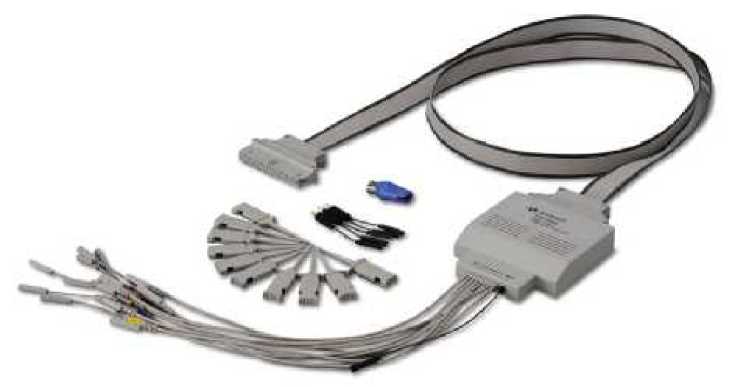

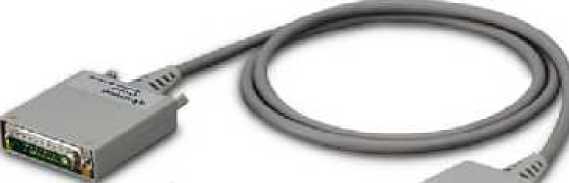

Цифровые каналы (только для CX3324A с датчиком CX1152A)

Число входных цифровых каналов

8

Максимальная частота дискретизации, МГц

500

Объем памяти на канал, МБ

до 128 (зависит от выбранной опции объема памяти)

Входной импеданс

(10±0,2) МОм/8 пФ

Диапазон пороговых уровней, В

±25 (шаг 10 мВ)

Максимальное входное напряжение, В

±40

Примечания

иизм. - измеренное значение напряжения постоянного тока, В; ипр. - значение предела измерений напряжения постоянного тока, В

Предел измерений

Собственный шум (среднеквадратическое значение)

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА, мА, А

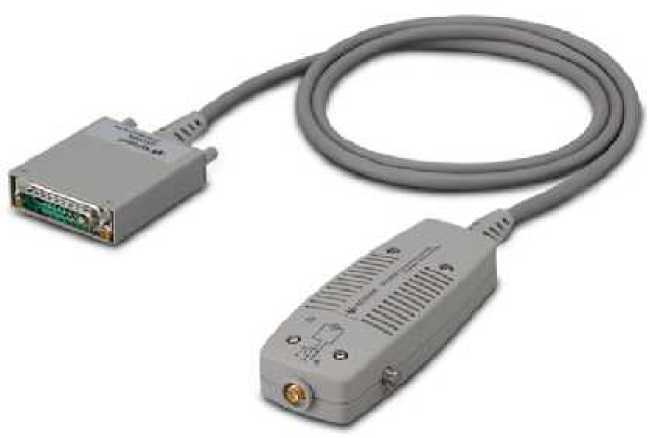

С датчиком CX1101A

10 А

10 мА

±(0,057^изм+0,0591пр.)

1 А

2 мА

±(0,027^изм+0,0291пр.)

200 мА

0,2 мА

20 мА

20 мкА

2 мА

3 мкА

±0,027^изм.

200 мкА

400 нА

±(0,027^изм+0,0291пр.)

20 мкА

40 нА

±0,027^изм.

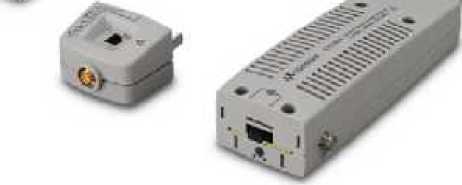

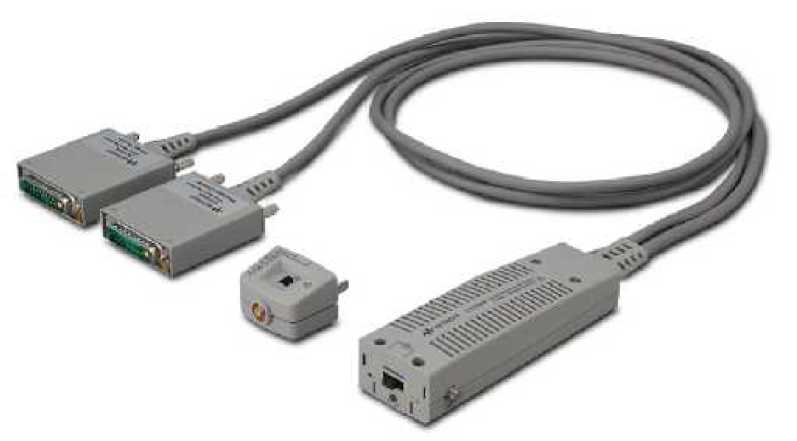

С датчиком CX1102A (первичный канал)

1 А

2 мА

±(0,027^изм+0,0291пр.)

200 мА

0,2 мА

20 мА

20 (8)* мкА

2 мА

2 (1)* мкА

Примечание - * со встроенным ФНЧ

Предел измерений

Собственный шум (среднеквадратическое значение)

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА, мА, А

С датчиком CX1102A (вторичный канал)

20 мА

20 мкА

±(0,027^изм+0,0291пр.)

2 мА

3 мкА

±0,027^изм.

200 мкА

500 (400)* нА

±(0,027^изм+0,0291пр.)

20 мкА

200 (40)* нА

±0,027^изм.

С датчиком CX1103A

20 мА

5 мкА

±(0,027^изм+0,0291пр.)

2 мА

1,5 мкА

200 мкА

150 нА

20 мкА

25 нА

2 мкА

1,5 нА

200 нА

150 пА

Примечания

* - со встроенным ФНЧ

1изм. - измеренное значение силы постоянного тока, мкА, мА, А;

1пр. - значение предела измерений силы постоянного тока, мкА, мА, А

Предел измерений, В

Собственный шум (среднеквадратическое значение)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкВ, мВ, В

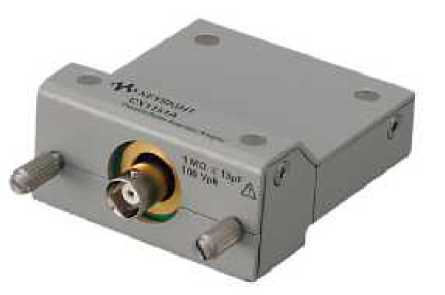

С датчиком (адаптером для пассивного пробника) CX1151A

8

5 мВ

±(0,013 •иизм.+0,017^/ипр.)

4

2,8 мВ

1,6

1,8 мВ

0,4

250 мкВ

0,2

140 мкВ

0,08

90 мкВ

±(0,016^/Пизм .+0,021 •ипр.)

Примечания

иизм. - измеренное значение напряжения постоянного тока, мкВ, мВ, В; ипр. - значение предела измерений напряжения постоянного тока, мкВ, мВ, В

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Г ц

50/60

Габаритные размеры, мм, (длина^хширина^х высота)

- базовый блок

425,6^Х196,7^Х266,1

- датчик CX1101A

205,3x46,8x31,9

- датчик CX1102A

205,3Х46,8Х31,9

- датчик CX1103A

163,1Х45,8Х28,1

- датчик CX1151A

87,5Х58,6Х30,2

- датчик CX1152A

103x68,1x18,5

Наименование характеристики

Значение

Масса, кг

- базовый блок

11

- датчик CX1101A

0,4

- датчик CX1102A

0,4

- датчик CX1103A

0,3

- датчик CX1151A

0,13

- датчик CX1152A

0,13

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %

до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха, %

до 80
