Опция

Функциональное назначение

501

Частотный диапазон от 9 кГц до 1 ГГц (только для генераторов N5171B)

503

Частотный диапазон от 9 кГц до 3 ГГц

506

Частотный диапазон от 9 кГц до 6 ГГц

006

Извлекаемая карта памяти и средства безопасности

1ЕА

Высокая выходная мощность

1ER

Вход опорного сигнала (1 - 50 МГц)

303

Многофункциональный генератор

320

Г енератор импульсных последовательностей

UNT

Амплитудная, частотная и фазовая модуляция

UNW

Модуляция короткими импульсами

UNZ

Быстрое переключение

1EQ

Низкая выходная мощность (меньше чем -110 дБм)

302

Г енератия сигналов авионики

Опции для генераторов N5172B, N51823

012

Вход/выход гетеродина для обеспечения фазовой когерентности сигналов нескольких генераторов

1EL

Дифференциальные выходы I/Q сигналов

Опция

Функциональное назначение

Опции для генераторов N5172B, N5182B

403

Калиброванный генератор белого гауссовского шума (AWGN)

430

Многотоновый и двухтоновый сигнал

431

Заказная цифровая модуляция

432

Имитация искажений фазового шума

660

Расширение возможностей внутреннего генератора для работы в реальном времени

UN7

Анализ битовых ошибок

N6171A

Управление из ПО

N7600B

Генерирование сигналов по стандартам W-CDMA/HSPA+

N7601B

Генерирование сигналов по стандартам CDMA2000/1xEV-DO

N7602B

Г енерирование сигналов по стандартам GSM/EDGE/Evo

N7605B

Г енерирование сигналов затухания в реальном времени

N7606B

Г енерирование сигналов по стандартам Bluetooth

N7607B

Генерирование сигналов по стандартам профилей радаров DFS

N7608B

Г енерирование сигналов произвольных модуляций

N7609B

Г енерирование сигналов по стандартам глобальных навигационных сигналов

N7610B

Генерирование сигналов по стандартам Wi-SUN и ZigBee

N7611B

Г енерирование сигналов по стандартам радиовещания

N7612B

Генерирование сигналов по стандартам TD-SCDMA/HSPA

N7614B

Г енерирование сигналов для тестирования усилителей мощности

N7615B

Г енерирование сигналов по стандартам Mobile WiMAX

N7617B

Генерирование сигналов по стандартам WLAN 802.11a/b/g/j/p/n/ac/ah/ax

N7620B

Г енерирование импульсов

N7621B

Г енерирование сигналов многотоновых искажений

N7623B

Г енерирование сигналов по стандартам цифрового видеоформата

N7624B

Г енерирование сигналов по стандартам LTE/LTE-Advanced/ LTE-Advanced Pro FdO

N7625B

Г енерирование сигналов по стандартам LTE/LTE-Advanced TDD

Опции для генераторов N5172B

021

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 256 Мегавыборок)

022

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 500 Мегавыборок)

653

Внутренний генератор модулирующего сигнала (полоса ПЧ 60 МГц, память 32 Мегавыборки)

655

Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 120 МГц, память 32 Мегавыборки)

660

Расширение возможностей внутреннего генератора для работы в реальном времени

Опции для генераторов N5182B

022

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 500 Мегавыборок)

023

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 1000 Мегавыборок)

656

Внутренний генератор модулирующего сигнала (полоса ПЧ 80 МГц, память 64 Мегавыборки)

657

Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 160 МГц)

UNV

Расширенный динамический диапазон

Опция

Функциональное назначение

UNX

Низкие фазовые шумы

UNY

Сверхнизкие фазовые шумы

Наименование

Обозначение

Количество

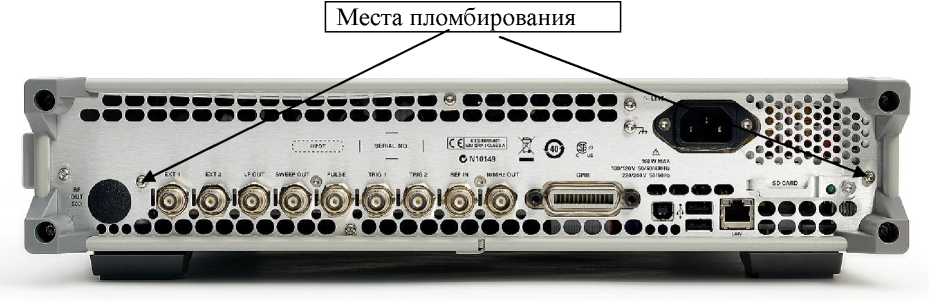

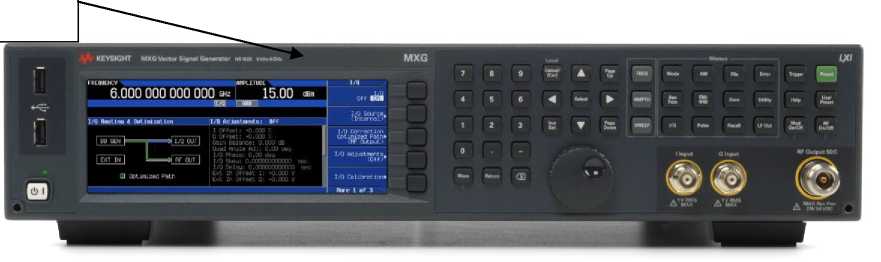

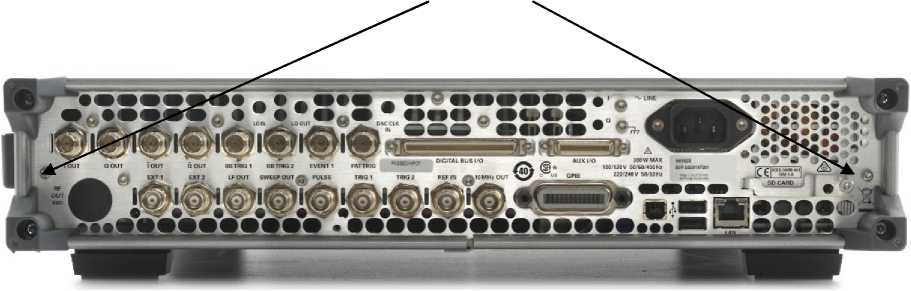

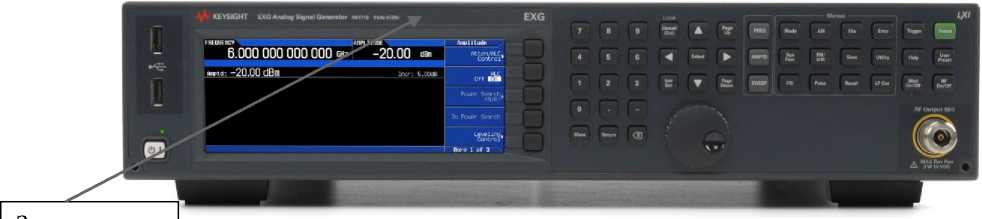

Генератор сигналов N5171B, N5172B,

N5181B, N5182B

Кабель питания

1

Руководство по эксплуатации

1

Методика поверки

651-18-021 МП

1

***** - модель генератора определяется заказом

Частотные характеристики

Диапазон частот, кГц

Опция 501 (только для N5171B)

Опция 503

Опция 506

от 9 до 1 •Ю⁶ от 9 до 340⁶ от 9 до 640⁶

Полосы частот

Диапазон частот, МГц

N*

1

1

2

• 3

• 4

• 5

• 6

от 940^-3 до 5 включ.

св. 5 до 250 включ. св.250 до 375 включ. св.375 до 750 включ.

св.750 до 1500 включ. св.1500 до 3000,001 включ. св.3000,001 до 6000 включ.

1 (цифровой синтезатор)

1

0,25

0,5

1

2

4

*N - показатель, используемый для облегчения поиска определенной характеристики

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погрешности установки частоты:

• - N5171B, N5172B

• - N5181B, N5182B

±2,1540^-6

±1,4240^-7

Частота внутреннего опорного кварцевого генератора, МГц

10

Диапазон частот

Максимальный уровень выходной мощности, дБм

N5171B, N5172B

N5181B, N5182B

Стандартное исполнение

Опция 1ЕА

Стандартное исполнение

Опция 1ЕА

от 9 кГц до 10 МГц включ.

+13

+17

+13

+17

св. 10 МГц до 3 ГГц включ.

+18

+21

+18

+24

св. 3 до 5 ГГц включ.

+16

+18

+16

+19

св. 5 до 6 ГГц

+16

+18

+16

+18

Диапазон частот

Установленный уровень мощности, дБм

от +21 до -60

от -60 до -110

от -110 до -127

от 100 кГц до 5 МГц включ. св. 5 МГц до 3 ГГц включ.

св. 3 до 6 ГГц

±0,8

±0,6

±0,6

±0,9

±0,8

±1,1

н- н-

** для генераторов N5181B, N5182B диапазон мощности выходного сигнала от +24 до -60

Диапазон частот

Уровень гармонических составляющих, дБ, не более

Стандартное исполнение (менее +4 дБм)

Опция 1ЕА (менее +12 дБм)

от 9 кГц до 3 ГГц

-35

-30

Диапазон частот

Уровень негармонических составляющих, дБ, не более (отстройка от несущей более 10 кГц)

N5171B,

N5172B

N5181B, N5182B

Стандартное исполнение

Стандартное исполнение

Опции

UNX и UNY

от 5 до 250 МГц включ.

-75

-75

-75

св. 250 до 750 МГц включ.

-75

-87

-96

св. 750 МГц до 1,5 ГГц включ.

-72

-87

-92

св. 1,5 до 3 ГГц включ.

-66

-81

-86

св. 3 до 6 ГГц включ.

-60

-75

-80

Частота

Уровень фазовых шумов, дБ/Гц (отстройка от несущей на 20 кГц)

N5181B, N5182B

Стандартное исполнение

Опция UNX

менее 250 МГц

-129

-140

250 МГц

-140

-144

500 МГц

-135

-143

1 ГГц

-131

-141

2 ГГц

-124

-135

3 ГГц

-123

-131

4 ГГц

-118

-118

6 ГГц

-116

-117

Частота

Уровень фазовых шумов, дБ/Гц, при отстройке от несущей на

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

249 МГц

-93

-103

-130

-139

-138

250,1 МГц

-96

-104

-127

-144

-147

500 МГц

-89

-98

-125

-139

-145

1 ГГц

-87

-93

-123

-141

-140

2 ГГц

-79

-85

-114

-135

-134

3 ГГц

-74

-81

-112

-132

-131

4 ГГц

-73

-79

-110

-130

-127

6 ГГц

-69

-76

-107

-126

-125

Наименование характеристики

Значение

N5171B, N5172B

N5181B, N5182B

Максимальное значение девиации частоты, МГц

N•10

N•4

Дискретность установки девиации частоты (наибольшее значение), Гц

-3    ***

Г10' •£_дев   или 1

Пределы допускаемой относительной погрешности установки девиации частоты (частота модуляции

1 кГц, девиация менее N-50 кГц), Гц

± (2^Л10^-2^1'₍ев, +20)

*N - показатель, используемый для облегчения поиска определенной характеристики (табл.3)

***    - установленное значение девиации частоты

Наименование характеристики

Значение

Установки полосы пропускания

Нормальная

Широкополосная

Максимальное значение девиации фазы в режиме ФМ, рад

N•5

N•0,5

Частотная характеристика (3 дБ), МГц

от 0 до 1

от 0 до 4

Дискретность установки девиации фазы (от установленного значения девиации фазы), %

0,1

*N - показатель, используемый для облегчения поиска определенной характеристики (табл.3)

Наименование характеристики

Значение

Максимальный коэффициент амплитудной модуляции (К_АМ), %

100

Дискретность установки К_АМ,%

0,1

Пределы допускаемой относительной погрешности установки КАМ (частота модуляции 1 кГц, КАМ менее 80 %) в диапазоне частот, %:

менее 5 МГц включ.

св. 5 МГц до 2 ГГц включ.

св. 2 до 3 ГГц

±(1,5<Кам   + 1)

±(3 • КАМ + 1) ±(5 •КАМ + 1)

**** К_АМ - установленное значение коэффициента амплитудной модуляции

Наименование характеристики

Значение

Номинальные параметры сети питания переменного тока, В

от 220 до 240

Потребляемая мощность, В •А, не более:

- N5171B, N5181B

160

- N5172B, N5182B

300

Габаритные размеры, мм, не более

• - длина

• - ширина

• - высота

458

508

88

Масса, кг, не более

15,9

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность, %, не более

90

- атмосферное давление кПа

от 84 до 106,7
