Наименование

Обозначение

Количество

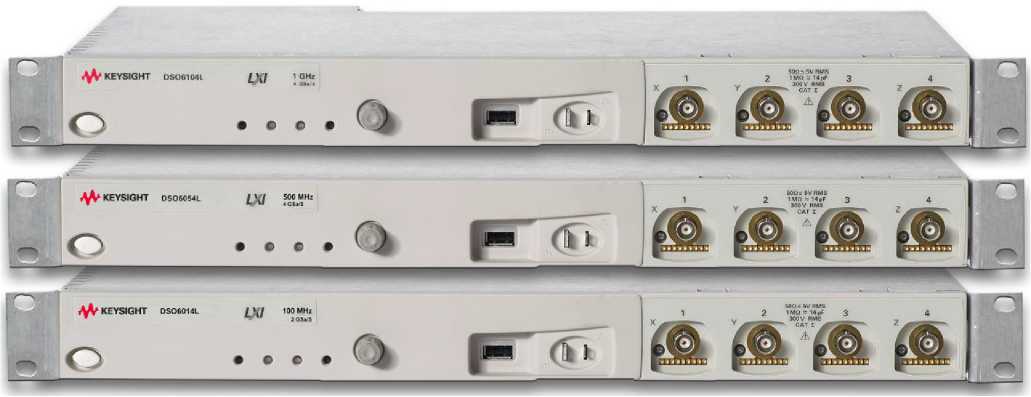

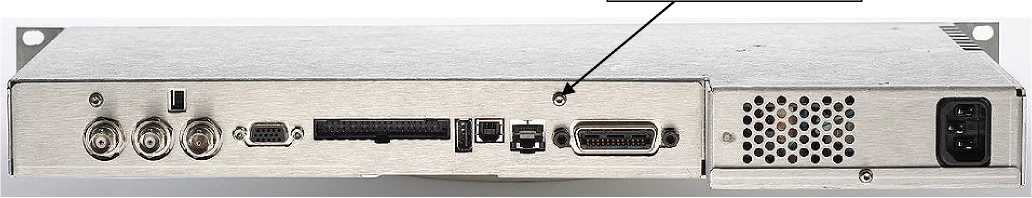

Осциллограф цифровой DSO6000 (модификация по заказу)

-

1 шт.

Пробники пассивные

-

4 шт.

Пробник цифровой (опция)

-

1 шт.

Адаптеры 50 Ом

-

4 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-097-2018

1 экз.

Наименование характеристики

Значение

Число входных аналоговых каналов

4

Полоса   пропускания   по

уровню минус 3 дБ, не менее

DSO6014L

100 МГц

DSO6054L

500 МГц

DSO6104L

1 ГГц

Время нарастания переходной характеристики, не более

DSO6014L

3,5 нс

DSO6054L

700 пс

DSO6104L

350 пс

Максимальная       частота

дискретизации, ГГц

DSO6014L

2 на каждый канал

DSO6054L, DSO6104L

2 на каждый канал; 4 на канал в режиме чередования

Объем памяти, МБ

4 на каждый канал; 8 на канал в режиме чередования

Канал вертикального отклонения

Входной импеданс

DSO6014L

(1,00±0,01) МОм/11 пФ

DSO6054L, DSO6104L

(1,00±0,01) МОм/14 пФ; (50,00±0,75) Ом

Разрешение по вертикали, бит

8

Диапазон          установки

коэффициента отклонения К_О, В/дел

DSO6014L

от 1 • 10^-3 до 5

DSO6054L

от 240^-3 до 5

(по входам 1 МОм и 50 Ом)

DSO6104L

от 240^-3 до 5 (по входу 1 МОм); от 240^-3 до 1 (по входу 50 Ом)

Пределы        допускаемой

абсолютной     погрешности

коэффициента отклонения на постоянном токе ДК_О, В

±0,00032 при КО = 1 мВ/дел ±0,00064 при КО = 2 мВ/дел ±(0,02^8[дел]<К_О[В/дел]) при остальных К_О

Диапазон установки уровня постоянного смещения КС, В

±5 при КО до 10 мВ/дел; ±20 при КО от 10 до 200 мВ/дел;

±75 при К_О св. 200 мВ/дел

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения ДК_С, В

±(0,005^К_С+0,0Р8[делрКо[В/дел]+0,002) при К_О до 200 мВ/дел

±(0,015^К_С+0,0Р8[дел]<К_О[В/дел]+0,002) при К_О св. 200 мВ/дел

Пределы допускаемой абсолютной погрешности измерений амплитуды сигнала с помощью курсоров, В

Один курсор: ±(ДК_О+ДК_С+0,002^8[делрК_О[В/дел]) Два курсора: ±(ДК_О+0,004^8[дел]<К_О[В/дел])

Максимальное входное напряжение, В

300 (среднеквадратическое значение); 400 (пиковое значение)

Канал горизонтального отклонения

Диапазон          установки

коэффициента развертки Кр, с/дел

DSO6014L

от 5-10^-9 до 50

DSO6054L

от 1 • 10^-9 до 50

DSO6104L

от 0,5-10^-9 до 50

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±(15+2^Т_Э>10^-6,

где ТЭ - число лет эксплуатации осциллографа

Наименование характеристики

Значение

Пределы       допускаемой

абсолютной    погрешности

измерений        временных

интервалов T, с

Один канал: ±(0,000015^Т+0,00140[дел]<К_Р+20Ч0^-12)

Между каналами: ±(0,000015^Т+0,00?10[дел]<К_Р+4040^-12)

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

входные каналы, сеть, внешний

Диапазон уровня входного сигнала           внутренней

синхронизации, дел

±6

Минимальный уровень входного сигнала внутренней синхронизации

1 деление или 5 мВ при КО до 10 мВ/дел;

0,6 деления при КО от 10 мВ/дел и выше

Диапазон уровня входного сигнала             внешней

синхронизации, В

±5

Минимальный      уровень

входного сигнала внешней синхронизации

500 мВ в диапазоне частот от 0 до полной полосы пропускания

Логический анализатор (опция)

Число входных цифровых каналов

16

Входной    импеданс    на

наконечнике пробника

(100±2) кОм/8 пФ

Пороговые          уровни

срабатывания

TTL (+1,4 В); CMOS (+2,5 В); ESL (-1,3 В) или устанавливаемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем U_n, В

±8 с шагом 0,01

Пределы        допускаемой

абсолютной     погрешности

установки             уровня

срабатывания, В

±(0,03-Un+0,1)

Максимальное       входное

напряжение, В

±40 (пиковое значение)

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

50/60

Габаритные размеры, мм, (длина^хширина^хвысота)

435x270x42

Масса, кг

2,45

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от -10 до +50

95 при температуре +40 °С
