Название опций и аксессуаров

Описание опций и аксессуаров

N2843A

Пассивный пробник 10:1 с полосой пропускания 500 МГц

N2842A

Пассивный пробник 10:1 с полосой пропускания 300 МГц

N2841A

Пассивный пробник 10:1 с полосой пропускания 150 МГц

N2840A

Пассивный пробник 10:1 с полосой пропускания 50 МГц

N2894A

Пассивный пробник 10:1 с полосой пропускания 700 МГц

N2142A

Переключаемый пассивный пробник 10:1 и 1:1 с полосой пропускания 75 МГц

N2140A

Переключаемый пассивный пробник 10:1 и 1:1 с полосой пропускания 200 МГц

N2862B

Пассивный пробник 10:1 с полосой пропускания 150 МГц

N2863B

Пассивный пробник 10:1 с полосой пропускания 300 МГц

N2889A

Пассивный пробник 10:1 с полосой пропускания 350 МГц

10070D

Пассивный пробник 1:1 с полосой пропускания 20 МГц

10076A

Пассивный высоковольтный (до 4 кВ) пробник 100:1 с полосой пропускания 250 МГц

N2791A

Высоковольтный (до ±700 В) дифференциальный пробник с полосой пропускания 25 МГц

1146B

Токовый пробник до 100 А сполосой пропускания 100 кГц

N7040A

Токовый пробник до 3000 А с полосой пропускания 23 МГц

N7041A

Токовый пробник до 600 А с полосой пропускания 30 МГц

N7042A

Токовый пробник до 300 А с полосой пропускания 30 МГц

N7026A

Токовый пробник до 30 А (40 Аампл кратковременно) с полосой пропускания 150 МГц

P9240AWGA

Опция активации встроенного 20 МГц генератора сигналов стандартной/произвольной формы

Наименование

Обозначение

Количество

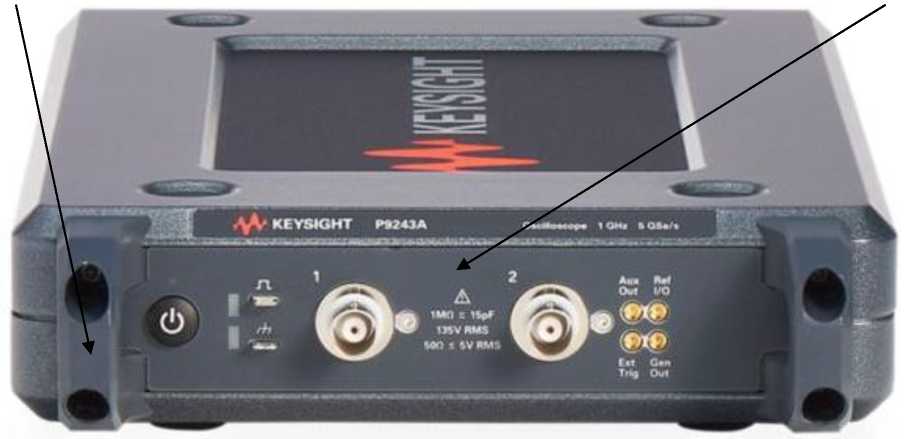

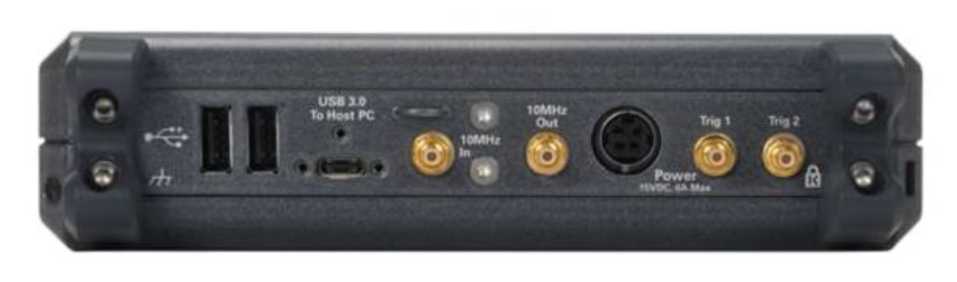

Осциллограф цифровой

P9240A ( модификации P9241A, или P9242A, или P9243A)

1 шт. *

Адаптер питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

* По заказу

Наименование характеристики

Значение

Число входных аналоговых каналов

2

Полоса пропускания по уровню минус 3 дБ, МГц, не менее

P9241A

200

P9242A

500

P9243A

1000

Время нарастания переходной характеристики, пс, не более

P9241A

1750

P9242A

700

P9243A

450

Максимальная частота дискретизации, ГГц на каждый канал

2,5

на канал в режиме чередования при использовании половины каналов

5

Объем памяти, Мб на каждый канал

2

на канал в режиме чередования при использовании половины каналов

4

Канал вертикального отклонения

Входной импеданс, Ом

1-10⁶; 50

Разрешение по вертикали, бит

8

Диапазон установки коэффициентов отклонения КО, В/дел

P9241A и P9242A

от 1 • 10^-3 до 5

P9243A

вход 1 МОм

от 1 • 10^-3 до 5

вход 50 Ом

от 1 • 10^-3 до 1

Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В

±(0,02- 8[дел]-Ко) ¹⁾¹

Диапазон   установки   напряжения   смещения

постоянного напряжения Кс, В

при 10^-3 В/дел < Ко < 0,2 В/дел

±2

при остальных значениях Ко

±50

Пределы допускаемой абсолютной погрешности установки смещения постоянного напряжения, В

±(0,002+0,01-Кс+0,1-Ко) ²⁾

Пределы допускаемой абсолютной погрешности амплитудных измерений с помощью курсоров, В

один курсор

±(ДКо+ ДКс+0,0021-8[дел]-Ко) ³⁾

два курсора

±(ДКо+0,0042^8[дел] -Ко)

Наименование характеристики

Значение

Канал горизонтального отклонения

Диапазон установки значений коэффициентов развертки (КР), с/дел

P9241A

P9242A

P9243A

от 2-10^-9 до 50

от 1 • 10^-9 до 50

от 0Д10^-9 до 50

Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ДТч, (при сроке эксплуатации)

до 1 года включ.

св. 1 до 2 лет включ.

св. 2 до 5 лет включ.

св.5 до 10 лет включ.

св. 10 лет

±1,640^-6 ±2,1 •Ю^-6 ±2,3 •Ю^-6

±3,Ы0^-6 ±3,640^-6

Пределы допускаемой абсолютной погрешности измерений временных интервалов т (при измерении курсорами), ДТп, с

±(ДТч- Т+0,0016 • 8[дел] • Кр+1 •I0^-10) ⁴⁾

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов; внешний

Диапазон уровня входного сигнала внутренней синхронизации, деление

±6

Минимальный уровень входного сигнала внутренней синхронизации, деление

при КО до 10 мВ/дел включ.

Ко св. 10 мВ/дел

1

0,6

Диапазон уровня входного сигнала внешней синхронизации, В

±8

Минимальный уровень входного сигнала внешней синхронизации в диапазоне частот, мВ

от 0 до 100 МГц включ.

св. 100 до 200 МГц

200

350

Встроенный генератор сигналов стандартной формы (только с установленной опцией - P9240AWGA)

Виды воспроизводимых сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шумовой, гаверсинус, экспоненциальные фронт и срез, кардиоида, гауссовский импульс, произвольной формы

Наименование характеристики

Значение

Диапазон частот воспроизводимых сигналов, Гц синусоидальный прямоугольный/импульсный треугольный/пилообразный произвольной формы

от 0,1 до 20 • 10⁶

от 0,1 до 10 • 10⁶

от 0,1 до 0,2- 10⁶

от 0,1 до 12 • 10⁶

Амплитуда воспроизводимых сигналов, В нагрузка 1 МОм нагрузка 50 Ом

от 20 • 10^-3 до 5 от 10 • 10^-3 до 2,5

• ¹⁾ Ко - значение коэффициента отклонения, В/дел.

• ²⁾ Кс- напряжение смещения постоянного напряжения, В.

• ³⁾ ДКо - значение абсолютной погрешности коэффициента отклонения на постоянном   токе,

В; ДКс - абсолютной погрешности установки смещения постоянного напряжения, В.

• ⁴⁾ ДТч - значение относительной погрешности по частоте внутреннего опорного генератора; т - значение временного интервала, с; Кр- значение коэффициента развертки, с/дел.

Наименование характеристики

Значение

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от +15 до +35

относительная влажность воздуха, %, не более

80

Габаритные размеры, мм, не более

длина

335

ширина

177

высота

50

Масса, кг, не более

2,5

Напряжение питающей сети переменного тока частотой 50 Гц, В

от 198 до 264

Потребляемая мощность, В^А, не более

35
