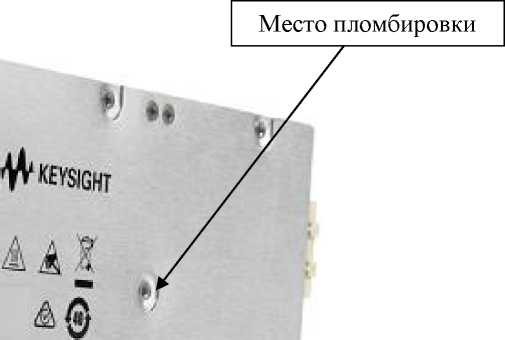

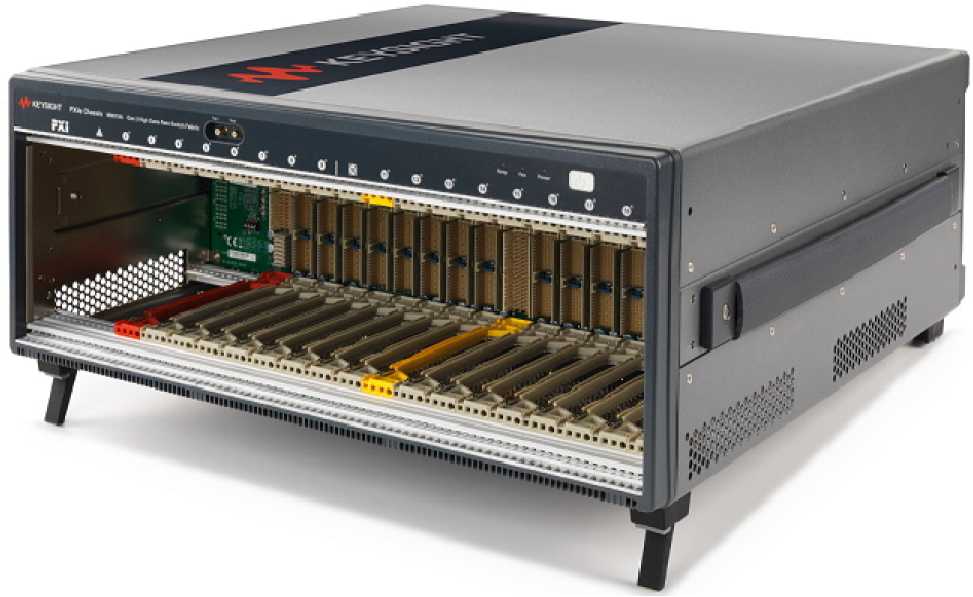

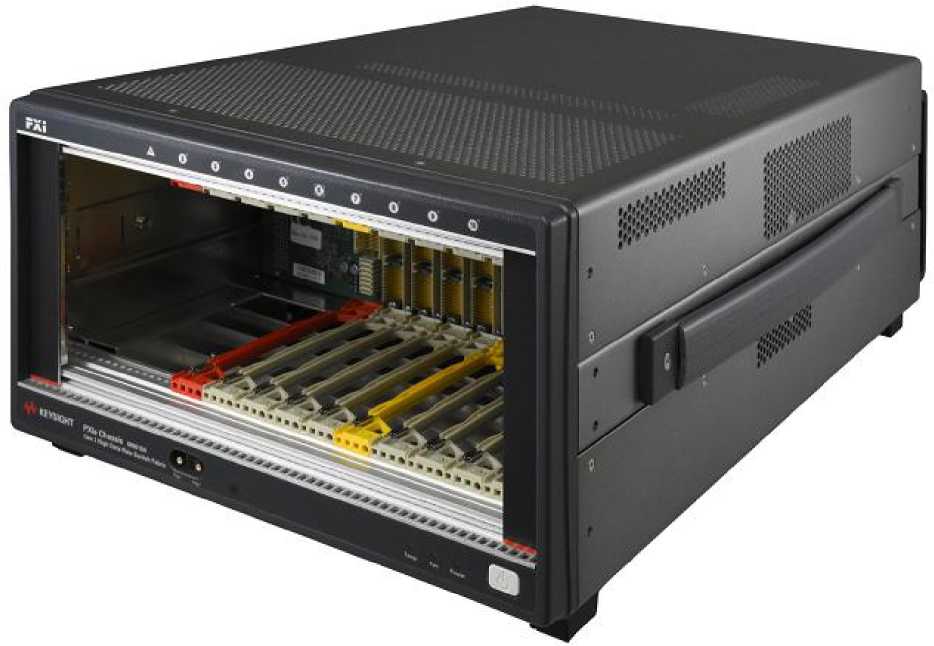

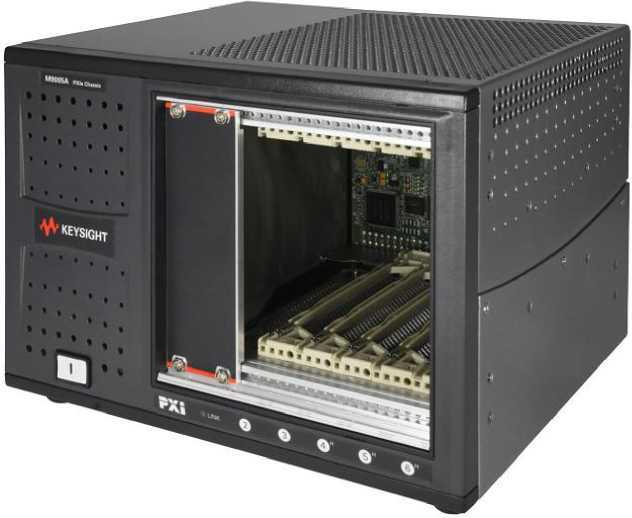

Наименование

Обозначение

Количество

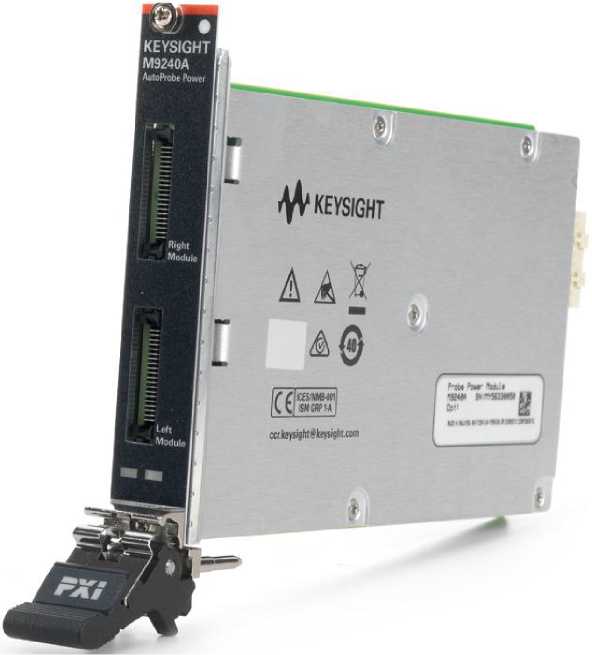

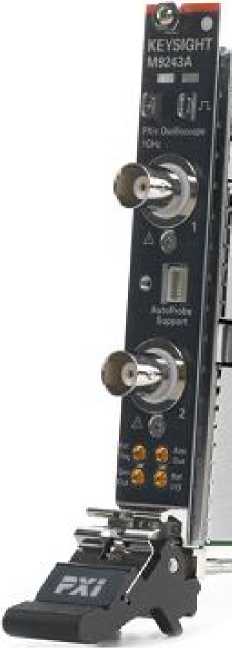

Осциллограф модульный M9240A (модификация - по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-233-2017

1 экз.

Наименование характеристики

Значение

Число  входных аналоговых

каналов

2

Полоса пропускания по уровню минус 3 дБ, МГц, не менее

M9241A

200

M9242A

500

M9243A

1000

Время нарастания переходной характеристики, нс, не более

M9241A

1,75

M9242A

0,7

M9243A

0,45

Наименование характеристики

Значение

Максимальная частота дискретизации, ГГц

M9241A, M9242A,

M9243A

2,5 на каждый канал;

5 в режиме чередования при использовании половины каналов

Объем памяти, МБ

M9241A, M9242A,

M9243A

2 на канал

Канал вертикального отклонения

Входной импеданс

(1,00±0,01) МОм/15 пФ; (50±1,5) Ом

Разрешение по вертикали, бит

8

Диапазон установки коэффициента отклонения (К_о), В/дел

M9241A, M9242A

от 0,001 до 5

M9243A

от 0,001 до 5 (по входу 1 МОм) от 0,001 до 1 (по входу 50 Ом)

Пределы         допускаемой

абсолютной      погрешности

коэффициента отклонения на постоянном токе, В

±(0,02-8-Ко)

Максимальное входное напряжение, В

135 (среднеквадратическое значение)

Канал горизонтального отклонения

Диапазон установки коэффициента развертки (К_р), с/дел

M9241A

от 240^-у до 50

М9242А

от 1 • 10^-9 до 50

M9243A

от 0,5-10^-9 до 50

Пределы         допускаемой

относительной погрешности по частоте внутреннего опорного генератора

±2,3М0^-6

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, внешний, встроенный генератор

Диапазон уровня входного сигнала внутренней синхронизации, дел

±6

Минимальный        уровень

входного сигнала внутренней синхронизации

0,6 деления шкалы при КО от 10 мВ/дел до 5 В/дел,

1 деление шкалы при КО от 1 мВ/дел до 5 мВ/дел

Диапазон уровня входного сигнала внешней синхронизации, В

±8

Минимальный        уровень

входного сигнала внешней синхронизации

200 мВ в диапазоне частот входного сигнала от 0 до 100 МГц;

300 мВ в диапазоне частот входного сигнала от 100 до 200 МГц

Встроенный генератор сигналов специальной формы (только с установленной опцией - M9240AWGA)

Виды       воспроизводимых

сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шум, кардиоида, произвольной формы; амплитудная модуляция, частотная модуляция, частотная манипуляция

Диапазон               частот

воспроизводимых сигналов

синусоидальный

от 0,1 Гц до 20 МГц

прямоугольный/ импульсный

от 0,1 Гц до 10 МГц

треугольный/ пилообразный

от 0,1 Гц до 200 кГц

шум, произвольной формы

до 20 МГц

Амплитуда воспроизводимых сигналов

синусоидальный

от 20 мВ до 5 В (нагрузка 1 МОм); от 10 мВ до 2,5 В (нагрузка 50 Ом)

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

3,3; 12

Габаритные размеры (длинахширинахвысота), мм

210x20x135

Масса, кг

0,38

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +55

до 95 при температуре +40 °С
