Номер по Госреестру СИ: 73761-18
73761-18 Анализаторы цепей векторные
(N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A, N5221B, N5222B, N5224B, N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B)
Назначение средства измерений:
Анализаторы цепей векторные N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241A, N5242A, N5244A, N5245A, N5247A, N5221B, N5222B, N5224B, N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B (далее - анализаторы) предназначены для измерений S-параметров двух и четырехпортовых устройств.

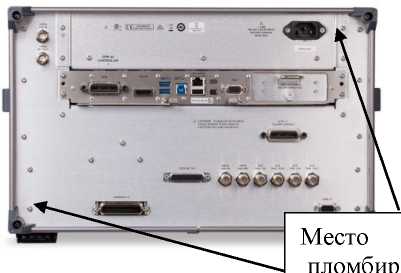

Внешний вид.
Анализаторы цепей векторные
Рисунок № 1

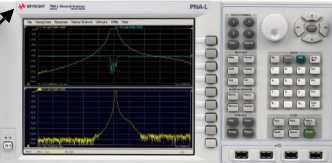

Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

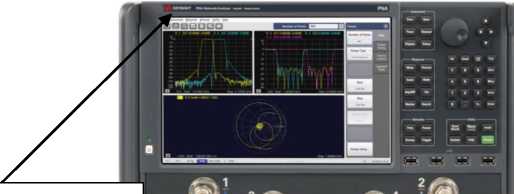

Внешний вид.
Анализаторы цепей векторные
Рисунок № 3

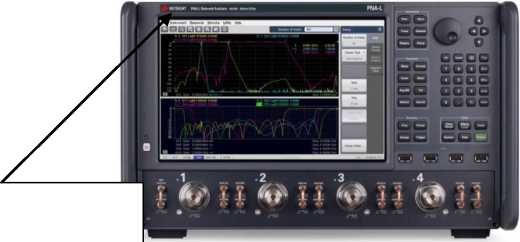

Внешний вид.
Анализаторы цепей векторные
Рисунок № 4

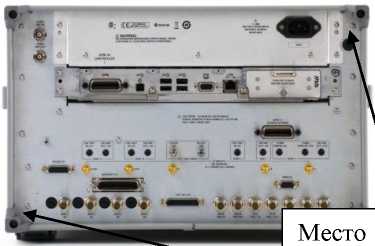

Внешний вид.
Анализаторы цепей векторные
Рисунок № 5

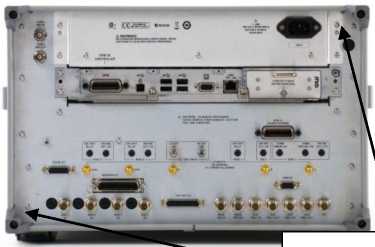

Внешний вид.
Анализаторы цепей векторные
Рисунок № 6

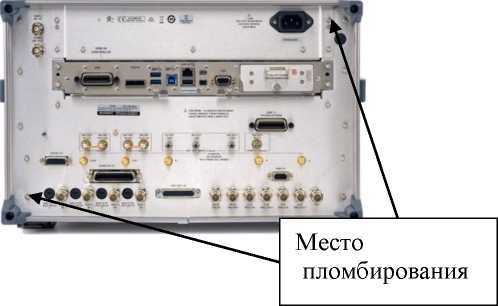

Внешний вид.
Анализаторы цепей векторные
Рисунок № 7
Внешний вид.
Анализаторы цепей векторные
Рисунок № 8
Внешний вид.
Анализаторы цепей векторные
Рисунок № 9
Внешний вид.
Анализаторы цепей векторные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов представляет собой приложение, работающее в среде ОС Windows, установленное на встроенный компьютер.
ПО предназначено для управления работой узлами анализаторов, расчета значений измеряемых параметров и отображения измерительной информации.
ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows при помощи вспомогательных подпрограмм ОС. Производителем не предусмотрен иной способ идентификации программного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PNA-X, PNA, PNA-L firmware |
Номер версии (идентификационный номер) ПО |
не ниже A09.42.12 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A,
N5235A, N5239A, N5241A, N5242A, N5244A, N5245A, N5247A, N5221B, N5222B, N5224B,
N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 651-18-052 МП «Инструкция. Анализаторы цепей векторные N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A,
N5241A, N5242A, N5244A, N5245A, N5247A, N5221B, N5222B, N5224B, N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 18.09.2018 г.
Основные средства поверки:
-
- наборы мер коэффициентов передачи и отражения 85054D, 85032F, 85054B, 85052D,
85033E, 85052B, 85056D, 85056A, 85058E, 85058B, регистрационный
№ 53566-13 в Федеральном информационном фонде;
-
- частотомер электронно-счетный 53152А, регистрационный № 61967-15 в Федеральном информационном фонде;
-
- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде, пределы относительной погрешности установки частоты ±5 •IO-10;
-
- преобразователи частоты Ч5-13, регистрационный № 3440-73 в Федеральном информационном фонде, диапазон частот входных сигналов от 10 до 78,33 ГГц, диапазон частот выходных сигналов от 3,3 до 5 ГГц;
-
- блоки измерительные ваттметров N1914A, регистрационный № 57386-14 в Федеральном информационном фонде;
-
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности \8481А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A, регистрационный № 58375-14 в Федеральном информационном фонде;
-
- аттенюаторы ступенчатые программируемые 8494G, 8496G, регистрационный № 60239-15 в Федеральном информационном фонде;
-
- генератор шума 346С, регистрационный № 37179-08 в Федеральном информационном фонде;
-
- генератор сигналов E8257D, регистрационный № 53941-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде клема или наклейки.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», МалайзияАдрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia,
Телефон (факс): +1800-888 848; +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 (495) 797-39-00; +7 (495) 797-39-01
Web-сайт: www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон (факс): +7 (495) 526-63-00; +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на воздействии выходным сигналом со встроенного синтезатора частоты (СЧ) на исследуемое устройство и раздельном измерении параметров падающего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных приемников. В состав анализаторов включены один или два (в зависимости от модификации) синтезатора частоты, блок разделения сигнала на падающий и отраженный, несколько приемников, блок вычисления и управления, блок питания.
Анализаторы обеспечивают измерение амплитудно-частотных и фазо-частотных характеристик различных устройств.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект и приведенных в таблицах 1 и 2.
Таблица 1 - Опции анализаторов N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241A, N5242A, N5244A, N5245A, N5247A
Опция |
Описание опций |
007 |
Автоматическое исключение оснастки |
008 |
Измерение в импульсном режиме |
010 |
Анализ во временной области |
015 |
Вычисление и отображение неопределенности измерения S-параметров |
020 |
Входы ПЧ |
021 |
Импульсный модулятор первого источника зондирующего сигнала |
022 |
Импульсный модулятор второго источника зондирующего сигнала |
025 |
4 канальный импульсный генератор |
028 |
Измерение коэффициента шума на стандартных приёмниках |
Опция |
Описание опций |
029 |
Измерение коэффициента шума на специализированном приемнике с применением векторной коррекции результатов измерений |
080 |
Отстройка частоты приемников от частоты источников |
082 |
Скалярные измерения параметров преобразователей частоты |
083 |
Скалярные и векторные измерения параметров преобразователей частоты |
084 |
Измерение параметров преобразователей частоты со встроенным гетеродином |
086 |
Измерение компрессии усиления в панорамном режиме |
087 |
Измерение интермодуляционных искажений в панорамном режиме |
088 |
Контроль фазы источников зондирующего сигнала |
089 |
Измерение параметров дифференциальных и I/Q устройств |
090 |
Режим анализатора спектра |
093 |
Режим анализатора спектра до 110 ГГ ц |
094 |
Режим анализатора спектра свыше 110 ГГ ц |
110 |
Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу |
111 |
Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу и с ограничением рабочего диапазона частот до 50 ГГц |
118 |
Режим быстрых измерений на фиксированной частоте |
N522xA- 200 |
2 измерительных порта, 1 источник зондирующего сигнала |
N523xA- 200 |
2 измерительных порта, 1 источник зондирующего сигнала |
N524xA- 200 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов |
201 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов |
210 |
2 измерительных порта, 1 источник зондирующего сигнала, улучшенные характеристики СВЧ тракта |
216 |
2 измерительных порта, 1 источник зондирующего сигнала, аттенюаторы на выходе источника сигналов |
217 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников |
N522xA- 219 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току |
N524xA- 219 |
Аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току для двухпортового анализатора |
224 |
Второй источник зондирующего сигнала, выходы второго источника на передней панели, схема суммирования и коммутации сигналов источников для двухпортового анализатора |
Опция |
Описание опций |
N524xAS- H85 |
Выходной тракт без тройников смещения |
N524xAS- 285 |
Аттенюаторы на выходе источника сигналов и на входе измерительных приемников для двухпортового анализатора |
301 |
Работа со стандартными модулями восстановления калибровки |
302 |
Работа с температурно-характеризованными модулями восстановления калибровки |
N522xA- 400 |
4 измерительных порта, 2 источника зондирующего сигнала |
N523xA- 400 |
4 измерительных порта, 1 источник зондирующего сигнала |
N524xA- 400 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов |
401 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов |
410 |
4 измерительных порта, 2 источника зондирующего сигнала, улучшенные характеристики СВЧ тракта |
416 |
4 измерительных порта, 1 источник зондирующего сигнала, аттенюаторы на выходе источника сигналов |
417 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников |
N522xA- 419 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току |
N524xA- 419 |
Аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току для четырехпортового анализатора |
423 |
Схема суммирования и коммутации сигналов источников для четырехпортовых анализаторов |
N524xAS- 485 |
Аттенюаторы на выходе источника сигналов и на входе измерительных приемников для двухпортовых анализаторов |
460 |
Измерение параметров дифференциальных устройств |
510 |
Нелинейный анализ цепей |
514 |
Измерение X-параметров |
518 |
Нелинейный анализ цепей в импульсном режиме |
520 |
Измерение параметров цепей с переменным согласованием по вхо-ду/выходу исследуемого устройства |
521 |
Управление тюнерами импеданса для измерений с переменным согласованием по входу/выходу исследуемого устройства |
522 |
Комбинированные измерения S параметров и напряжения постоянного тока при использовании тюнеров импеданса с переменным согласованием по входу/выходу исследуемого устройства |
551 |
Работа с расширителем количества измерительных портов |
Опция |
Описание опций |
897 |
Программное обеспечение для проведения верификации параметров прибора по заводскому протоколу |
N1966A |
Адаптер ввода-вывода для синхронизации измерений в импульсном режиме |
Таблица 2 - Опции анализаторов N5221B, N5222B, N5224B, N5225B, N5227B, N5231B,
N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B
Опция |
Описание опций |
200 |
2 измерительных порта, 1 источник зондирующего сигнала |
201 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов |
205 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, тройники подачи смещения по постоянному току, расширение низкочастотного диапазона |
210 |
2 измерительных порта, 1 источник зондирующего сигнала, улучшенные характеристики СВЧ тракта. |
216 |
2 измерительных порта, 1 источник зондирующего сигнала, аттенюаторы на выходе источника сигналов |
217 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников |
219 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току |
220 |
2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току, расширение низкочастотного диапазона |
222 |
2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников |
224 |
2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, тройники подачи смещения по постоянному току |
225 |
2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, тройники подачи смещения по постоянному току, расширение низкочастотного диапазона |
N522xA- 400 |
4 измерительных порта, 2 источника зондирующего сигнала |
N523xA- 400 |
4 измерительных порта, 1 источник зондирующего сигнала |
N524xA- 400 |
4 измерительных порта, 2 источника зондирующего сигнала |
401 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов |
405 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, тройники подачи смещения по постоянному току, расширение низкочастотного диапазона |
410 |
4 измерительных порта, 2 источника зондирующего сигнала, улучшенные характеристики СВЧ тракта |
416 |
4 измерительных порта, 1 источник зондирующего сигнала, аттенюаторы на выходе источника сигналов |
417 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников |
419 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току |
420 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току, расширение низкочастотного диапазона |
422 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников |
423 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, тройники подачи смещения по постоянному току |
425 |
4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, тройники подачи смещения по постоянному току, расширение низкочастотного диапазона |
020 |
Входы ПЧ |
021 |
Импульсный модулятор первого источника зондирующего сигнала |
022 |
Импульсный модулятор второго источника зондирующего сигнала |
029 |
Высокочувствительный приемник для измерения коэффициента шума |
S93007A |
Автоматическое исключение оснастки |
S93010A |
Анализ во временной области |
S93011A |
Расширенный анализ во временной области |
S93015A |
Вычисление и отображение неопределенности измерений S-параметров |
S93025A |
Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным детектированием |
S93026A |
Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным и узкополосным детектированием |
S93029A |
Измерение коэффициента шума с применением векторной коррекции результатов измерений |
S93080A |
Отстройка частоты приемников от частоты источников |
S93082A |
Скалярные измерения параметров преобразователей частоты |
S93083A |
Скалярные и векторные измерения параметров преобразователей частоты |
S93084A |
Измерение параметров преобразователей частоты со встроенным гетеродином |
S93086A |
Измерение компрессии усиления в панорамном режиме |
S93087A |
Измерение интермодуляционных искажений в панорамном режиме |
S93088A |
Контроль фазы источников зондирующего сигнала |
S93089A |
Измерение параметров дифференциальных и I/Q устройств |
S930900A |
Режим анализатора спектра до 8,5 ГГц |
S930901A |
Режим анализатора спектра до 13,5 ГГц |
S930902A |
Режим анализатора спектра до 26,5 ГГц |
S930904A |
Режим анализатора спектра до 43,5 ГГц |
S930905A |
Режим анализатора спектра до 50 ГГц |
S930907A |
Режим анализатора спектра до 67 ГГ ц |
S930909A |
Режим анализатора спектра до 90 ГГ ц |
S93093A |
Режим анализатора спектра до 120 ГГц |
S93094A |
Режим анализатора спектра свыше 120 ГГц |
S93110A |
Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу |
S93111A |
Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу и с ограничением рабочего диапазона частот до 50 ГГц |
S93118A |
Режим быстрых измерений на фиксированной частоте |
S93460A |
Измерение параметров дифференциальных устройств |
S94510A |
Нелинейный анализ цепей |
S94514A |
Измерение X-параметров |
S94518A |
Нелинейный анализ цепей в импульсном режиме |
S94520A |
Измерение Х-параметров цепей с переменным согласованием по вхо-ду/выходу исследуемого устройства |
S94521A |
Управление тюнерами импеданса для измерений с переменным согласованием по входу/выходу исследуемого устройства |
S94522A |
Комбинированные измерения S параметров и напряжения постоянного тока при использовании тюнеров импеданса с переменным согласованием по входу/выходу исследуемого устройства |
S93551A |
Работа с расширителем количества измерительных портов |
S93898A |
Программное обеспечение для проведения верификации параметров прибора по заводскому протоколу |
N1966A |
Адаптер ввода-вывода для синхронизации измерений в импульсном режиме |
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB 2.0, LAN (100Base-T).
Конструктивно анализаторы представляют собой моноблок настольного исполнения, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Общий вид анализаторов с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунках 1 - 6.
Знак утверждения типа
Место
пломбирования
Рисунок 1 - Общий вид анализаторов цепей векторных N5231A, N5232A, N5234A, N5235A, N5239A
Знак утверждения типа
Место
Рисунок 2 - Общий вид анализаторов цепей векторных N5231B, N5232B, N5234B, N5235B, N5239B
Знак утверждения типа
Рисунок 3 - Общий вид анализаторов цепей векторных N5221A, N5222A, N5224A, N5225A, N5227A
пломбирования
Знак утверждения типа
Место
пломбирования
Рисунок 4 - Общий вид анализаторов цепей векторных N5221B, N5222B, N5224B, N5225B, N5227B
Знак утверждения типа
Место
Рисунок 5 - Общий вид анализаторов цепей векторных N5241A, N5242A, N5244A, N5245A, N5247A
Знак утверждения типа
Рисунок 6 - Общий вид анализаторов цепей векторных N5241B, N5242B, N5244B, N5245B, N5247B
аблица 17 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор цепей векторный N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, ГО241А, \5242А, N5244A, №245А, N5247A, N5221B, N5222B, N5224B, N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B |
* 1* шт. | |
Комплект кабелей |
1 к-т | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
651-18-052 МП |
1 экз. |
* - модель анализатора определяется заказом |
