Наименование

Обозначение

Количество

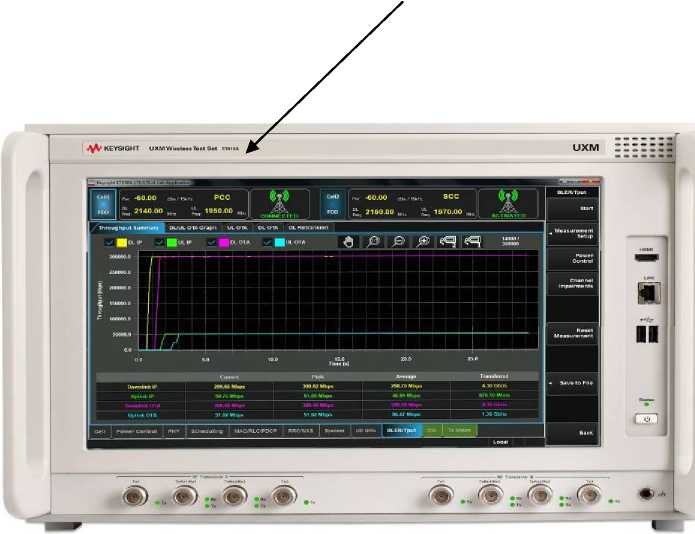

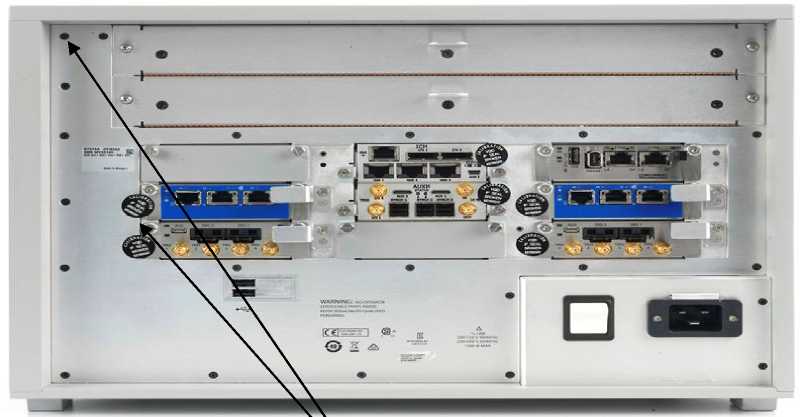

У становка для тестирования средств беспроводной связи E7515A

1 шт.

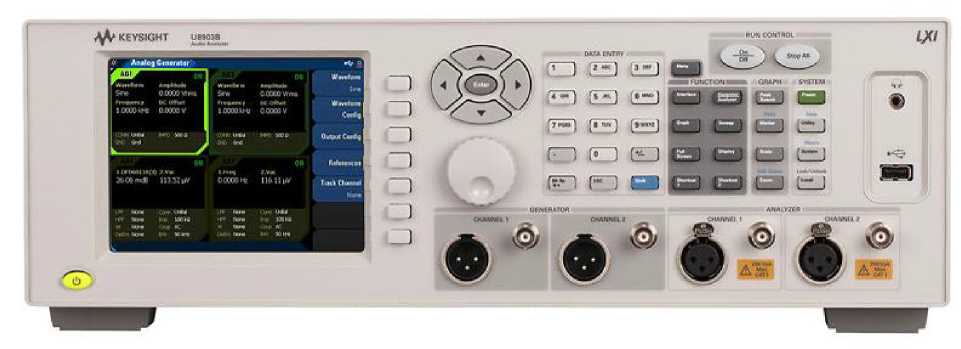

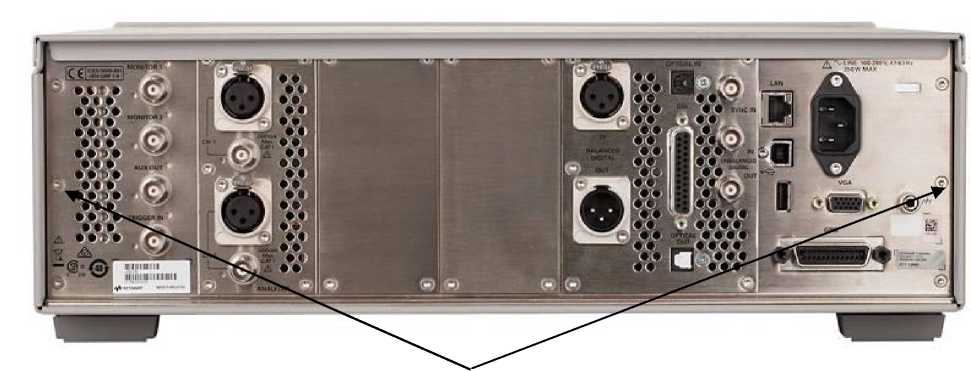

Аудиоанализатор и8903В

1 шт.*

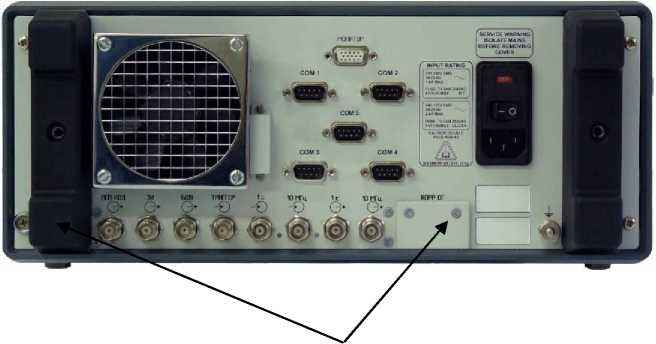

Имитатор сигналов СН-3803М

1 шт.*

Имитатор сигналов СН-3805М

1 шт.*

Программное обеспечение E6951A

1 шт.

Комплект эксплуатационных документов

1 к-т

Методика поверки

651-18-035 МП

1 экз.

* - оборудование поставляется по заказу

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц:

• - опция 504

• - опция 506

от 0,3 до 3,8 от 0,3 до 6,0

Дискретность установок частоты, кГц

100

Относительная погрешность по частоте внутреннего кварцевого генератора, не более

0,740^-6

В режиме «Векторный анализатор»

Динамический диапазон, дБ/мВт

от -53,5 до +3,5

Пределы     относительной     погрешности

измерений уровня входной мощности (в частотном диапазоне от 0,3 до 6,0 ГГц), дБ

±1,0

Пределы     относительной     погрешности

измерения вектора ошибки, %:

±4

В режиме «Векторный генератор»

Выходной уровень сигнала, дБм

от -110 до 0

Разрешающая способность, дБ

0,1

Пределы     допускаемой     относительной

погрешности выходного сигнала, дБ

±1,0

Дискретность установки мощности, дБ

0,1

Пределы относительной погрешности вектора ошибки, %:

±4,5

В режиме LTE

Структура сигнала

FDD и TDD

Ширина полосы модуляции, МГц

1,4

3

5

10

15

20

Диапазон измерений мощности модуляций (ПЧ=20 МГц, OFDM, 64QAM), дБ/мВт

от -45 до 30

В режимах GSM, GPRS, EGPRS

GMSK и 8PSK

Поддерживаемые стандарты

GSM450, GSM480, GSM750, PGSM, EGSM, RGSM, TGGSM1800, GSM850, DCS, PCS

Диапазон частот, ГГц

от 0,45 до 2,00

В режиме TD-SCDMA/HSPA

Тип модуляций

QPSK и 16QAM

Поддерживаемые стандарты - диапазоны,

МГц

а (от 1900 до 1920 / от 2010 до 2025), b (от 1850 до 1910 / от 1930 до 1990), c (от 1910 до 1930), d (от 2570 до 2620), e (от 2300 до 2400), f (от 1880 до 1920), 41 (от 2496 до 2690)

Диапазон частот, ГГц

от 1,8 до 2,7

В режиме W-CDMA/HSPA+

Тип модуляций

- вниз

-вверх

QPSK, 16QAM, 64QAM

QPSK, 16QAM

Поддерживаемые стандарты - диапазоны,

МГц

от 1 до 14

от 19 до 21

• 25

• 26

Диапазон частот, ГГц

от 0,7 до 2,7

Наименование параметра или характеристики

Значение характеристики

ВоспроизвеДение сигнала

Количество выходных каналов

2

- балансный (разъём XLR);

- несимметричный (разъём BNC)

Выходное сопротивление, Ом:

• - балансный выход

• - несимметричный выход

40, 100, 600

20, 50, 600

Перекрестные искажения, дБ, не более от 5 Гц до 20 кГц

минус 130+0,1 мкВ

Синусоидальный сигнал

Диапазон рабочих частот, Гц

от 5 до 80 000

Пределы допускаемой относительной погрешности установки частоты, не более

± (0,0002 % + 100 мкГц)

Разрешающая способность, Гц

0,1

Диапазон установки выходного напряжения переменного тока (среднеквадратическое значение), В

• - балансный выход

• - несимметричный выход

от 10^-6 до 16 от 10^-6 до 8

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока средним квадратическим значением (СКЗ) 1 В на частоте 1 кГц

± (1 %+ 0,09 дБ)

Неравномерность АЧХ относительно опорной частоты 1 кГц при установке выходного напряжения переменного тока, дБ от 20 Гц до 20 кГц от 20 кГц до 80 кГц

±0,008

±0,08

Коэффициент гармоник (на частоте 1 кГц, СКЗ выходного напряжения 1 В), дБ, не более

-108 (от 18° до 28° С);

-100 (от 0° до 18° и от 28° до 55° С)

Диапазон установки фазового сдвига между двумя каналами

от -180⁰ до 179,99⁰

Прямоугольный сигнал

Диапазон рабочих частот, Гц

от 5 до 30 000

Диапазон установки выходного напряжения переменного тока (амплитудное значение), В

• - балансный выход

• - несимметричный выход

от 0 до 22,6

от 0 до 11,6

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока на частоте 1 кГц, %

±1

Время нарастания, мкс, менее

2

Сигналы произвольной формы

Частота дискретизации, кГц Длительность, мин, не более

192 кГц

5

Мультитоновые сигналы

Частота дискретизации, кГц Длительность, выборок на канал

192 кГц от 1024 до 65536

Шумовые сигналы

Напряжение установки (балансный выход), Вскз

- гауссовский

- прямоугольный

- розовый

от 10_-6^-6 до 7,2 от 10^-6_-6до 10,0 от 10^-6 до 7,2

Напряжение установки (несимметричный выход ), Вскз

• - гауссовский

• - прямоугольный

• - розовый

от 10^-_-⁶₆ до 3,6 от 10^-_-⁶₆ до 5,0 от 10^-6 до 3,6

Напряжение постоянного тока

Диапазон установки выходного напряжения постоянного тока, В

• - балансный выход

• - несимметричный выход

от -22,6 до 22,6 от -11,3 до 11,3

Пределы допускаемой относительной погрешности установки выходного напряжения постоянного тока, %

±1,0

Напряжение смещения (все типы сигналов, кроме сигналов с фазовым сДвигом, прямоугольных сигналов и напряжения постоянного тока)

Диапазон установки напряжения смещения, В

от -11,3 до 11,3

Пределы допускаемой относительной погрешности установки напряжения смещения⁽¹⁾

±1,5 %(±250 мВ до ±11,3 В)

⁽¹ погрешность установки выхоДного напряжения и напряжения смещения не нормируется в диапазоне от минус 0,25 В и до 0,25 В

Анализ и измерение сигнала

Количество входных каналов

2

- балансный (разъём XLR);

- несимметричный (разъём BNC)

Входное сопротивление, Ом

• - балансный выход

• - несимметричный выход

200; 600; 240⁵

200; 600; Г10⁵

Диапазон рабочих частот, Гц

от 10 до 96 000

Пределы допускаемой относительной погрешности измерений частоты, не более, % от 10 Гц до 50 кГц свыше 50 кГц до 96 кГц

1(2Ч0^-4 + 100 мкГц) ±520^-4

Диапазон измерений выходного напряжения переменного тока (среднеквадратическое значение), В

• - балансный вход

• - несимметричный вход

от 3,220^-4 до 140

от 3,220^-4 до 300

Пределы допускаемой относительной погрешности измерений входного напряжения переменного тока СКЗ 1 В на частоте 1 кГц, дБ

±0,03

Пределы допускаемой относительной погрешности измерений входного напряжения переменного тока относительно 1 кГц на частоте, не более, дБ

20 кГц

80 кГц

96 кГц

±0,008

±0,08 ±0,1

Диапазон измерений входного напряжения постоянного тока, В

от -200 до 200

Пределы допускаемой относительной погрешности измерений входного напряжения постоянного тока, %, не более

±1

Пределы допускаемой относительной погрешности измерений коэффициента гармоник в частотном диапазоне (при входном напряжении от 1 мкВскз до 140 Вскз), дБ, не более

- до 20 кГц

±0,5

- до 100 кГц

±0,7

Уровень нелинейных искажений и шума в диапазоне частот от 20 Гц до 20 кГц, дБ, не более

-108

Пределы допускаемой относительной погрешности измерений сигнал/шум в частотном диапазоне (при входном напряжении от 1 мкВскз до 140 Вскз), дБ - до 20 кГц

±0,5

- до 100 кГц

±0,7

Коэффициент ослабления синфазного сигнала в диапазоне частот до 20 кГц, дБ, не менее

U_BX < 3,2 В

80

Ubx > 3,2 В

50

Перекрестные искажения в диапазоне от 20 Гц до 20 кГц, дБ, не более

-140 дБ + 0,1 мкВ

Абсолютная погрешность измерений разности фаз при равных уровнях сигналов в диапазоне частот, град до 20 кГц

±2

до 100кГц

±4

Интермодуляционные искажения 2-го и 3-го порядка, дБ, не более

-95 (0,0018 %)

Расширение частотного Диапазона До 1,5 МГц (опция N3441A)

Частотный диапазон, Гц

от 10 до 1500000

Пределы допускаемой относительной погрешности измерений частоты, %

±2-10^-4 (свыше 50 кГц)

Пределы допускаемой относительной

погрешности измерений входного

напряжения переменного тока

относительно 1 кГц на частоте, дБ,

не более

200 кГц

±0,1

1 МГц

±0,5

1,5 МГц

±1,0

Наименование характеристики

Значение

СКО случайной составляющей основной погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС/GPS, не более:

- по фазе дальномерного кода, м

0,1

- по фазе несущей частоты, м

0,001

- по псевдоскорости, м/с

0,005

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока при частоте 50/60 Гц, В

от 100 до 240

Потребляемая мощность, В^А, не более - установки Е7515А

1100

- аудиоанализатора U8903B

250

- имитатора сигналов

100

Габаритные размеры, мм, не более:

- установки Е7515А

305

- длина

435

- ширина

445

- высота

- аудиоанализатора U8903B

- длина

425

- ширина

426

- высота

134

- имитатора сигналов

- длина

500

- ширина

420

- высота

157

Масса, кг, не более - установки Е7515А

36

- аудиоанализатора U8903B

8,5

- имитатора сигналов

18

Рабочие условия применения:

- температура окружающего воздуха, °С

от 15 до 25

- относительная влажность, %,

до 85
