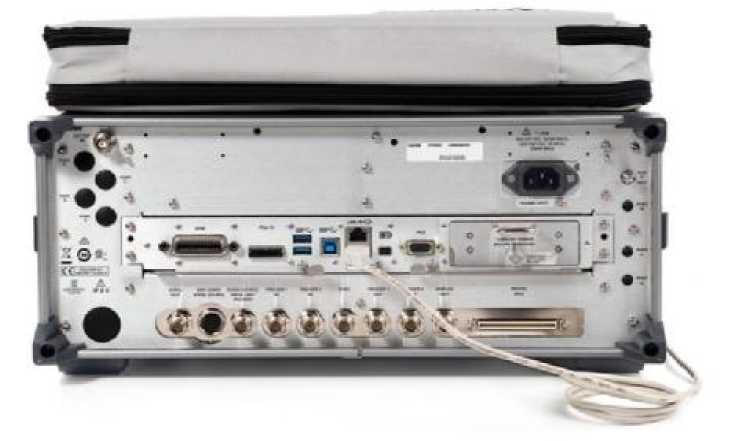

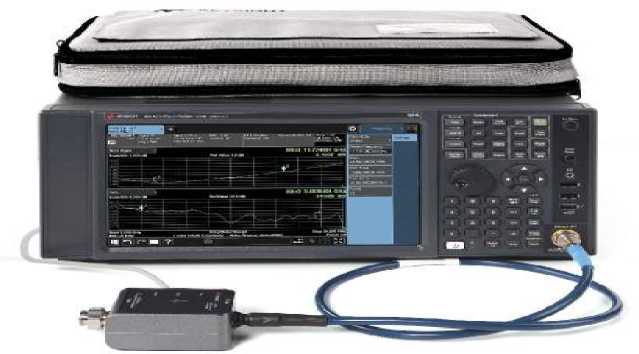

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот:

N8973B

N8974B

N8975B

N8976B

от 10 МГц до 3,6 ГГц от 10 МГц до 7,0 ГГц от 10 МГц до 26,5 ГГц

от 10 МГц до 40 ГГц

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора

±1,9^10^-7

Пределы допускаемой абсолютной погрешности измерения частоты в режиме частотомера, Гц

±(F^ 5 _ОП +0,0025-П0+0,05 х хПЧ+2 Гц+0,5-ПО/(КТ-1))*

Наименование параметра или характеристики

Значение характеристики

Режим измерителя коэффициента шума

Диапазон измерения коэффициента шума (при собственном коэффициенте шума генератора шума), дБ

от 4 до 6,5 дБ

от 0 до 20

от 12 до 17 дБ

от 0 до 30

от 20 до 22 дБ

от 0 до 35

Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента шума в частотном диапазоне при заданном значении избыточного коэффициента шума генератора шума (при собственном коэффициенте шума генератора шума), дБ

от 4 до 6,5 дБ

±0,020

от 12 до 17 дБ

±0,025

от 20 до 22 дБ

±0,030

Пределы допускаемой абсолютной инструментальной погрешности измерения коэффициента усиления в частотном диапазоне от 10 МГц до 3,6 ГГц (в диапазоне усилений от -20 до +40 дБ), дБ

±0,15

Пределы допускаемой абсолютной погрешности измерения коэффициента шума при частоте 50 МГц, при калибровке генератором шума N4000A и внешнего предусилителя в соответсвии с РЭ, при значении КСВН испытуемого образца не более 1,5, дБ

±0,22

Уровень собственных шумов (для моделей N8973B, N8974B, N8975B) в частотном диапазоне (предусилитель включен, входной аттенюатор 0 дБ, к входу подключена согласованная нагрузка) (зависит от модели), дБм^**

от 10 МГц до 2,1 ГГц включ.

-161

св. 2,1 до 7,0 ГГц включ.

-160

св. 7,0 до 13,6 ГГц включ.

-160

св. 13,6 до 17,1 ГГц включ.

-157

св. 17,1 до 20,0 ГГц включ.

-155

св. 20,0 до 26,5 ГГц

-150

Уровень собственных шумов (предусилитель включен, входной аттенюатор 0 дБ, к входу подключена согласованная нагрузка) (для модели N8976B) в частотном диапазоне, дБм

от 10 МГц до 1,2 ГГц включ.

-164

св. 1,2 до 2,1 ГГц включ.

-163

св. 2,1 до 3,6 ГГц включ.

-162

св. 3,6 до 20,0 ГГц включ.

-160

св. 20,0 до 26,5 ГГц включ.

-158

св. 26,5 до 34,0 ГГц включ.

-156

св. 34,0 до 40,0 ГГц включ.

-153

Наименование параметра или характеристики

Значение характеристики

Режим анализатора спектра

Номинальные значения полос пропускания на уровне -3,01 дБ, Гц

от 1 до 3-10⁶ (с шагом 10 % от установленного значения); 440⁶; 5^10⁶; 6^10⁶и 8^10⁶

Пределы допускаемой относительной погрешности при измерении мощности в полосе пропускания, дБ:

от 1 Гц до 750 кГц (для всего частотного диапазона)

от 820 кГц до 1,2 МГц (при Fвх < 3,6 ГГц)

±0,044

±0,088

Диапазон измерения мощности, дБм

от мощности собственных шумов до +23

Диапазон ослаблений входного аттенюатора, дБ: -стандарт

-с опцией FSA

от 0 до 60 с шагом 10

от 0 до 60 с шагом 2

Пределы допускаемой абсолютной погрешности измерения мощности (внутрен. аттенюатор 10 дБ, значения вх. сигнала от -10 до -50 дБм, Fпч от 1 Гц од 1 МГц), дБ: -на опорной частоте 50 МГц -весь частотный диапазон

±0, 4

±(0,4 дБ + Начх)

Неравномерность амплитудно-частотной характеристики относительно опорной частоты 50 МГц при ослаблении входного аттенюатора 10 дБ, на частотах, дБ

• - для моделей N8973B, N8974B, N8975B:

от 9 кГц до 10 МГц включ.

св. 10 МГц до 3,6 ГГц включ.

св. 3,6 до 7,0 ГГц включ.

св. 7,0 до 13,6 ГГц включ.

св. 13,6 до 22,0 ГГц включ.

св. 22,0 до 26,5 ГГц включ.

• - для модели N8976B:

от 9 кГц до 10 МГц включ.

св. 10 МГц до 3,6 ГГц включ.

св. 3,6 до 5,2 ГГц включ.

св. 5,2 до 8,4 ГГц включ.

св. 8,4 до 22,0 ГГц включ.

св. 22,0 до 34,5 ГГц включ.

св. 34,5 до 44,0 ГГц

±0,8

±0,6

±2,0

±2,5

±3,0

±3,2

±0,6 ±0,45

±1,7

±1,5

±2,0

±2,5

±3,2

Пределы допускаемой абсолютной погрешности при переключении входного аттенюатора (на 50 МГц), дБ

±0,2

Пределы допускаемой относительной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полос пропускания, дБ:

• - от 1 Гц до 3,0 МГц

• - 4; 5; 6; 8 МГц

±0,1

±1,0

Неравномерность шкалы дисплея при значениях входного сигнала смесителя (относительно входного сигнала -25 дБм, сигнала на смесителе -35 дБ и значении входного аттенюатора 10 дБ), дБ от -80 дБм до -10 дБм менее -80 дБм

± 0,15

± 0,25

Наименование параметра или характеристики

Значение характеристики

Уровень собственных шумов (для моделей N8973B, N8974B, N8975B) в частотном диапазоне (предусилитель выключен, входной аттенюатор 0 дБ, ко входу подключена согласованная нагрузка) (зависит от модели), дБм

от 1 до 10 МГц включ.

-147

св. 10 МГц до 2,1 ГГц включ.

-148

св. 2,1 до 7,0 ГГц включ.

-147

св. 7,0 до 13,6 ГГц включ.

-143

св. 13,6 до 20,0 ГГц включ.

-137

св. 20,0 до 26,5 ГГц включ.

-134

Уровень собственных шумов (предусилитель выключен, входной аттенюатор 0 дБ, ко входу подключена согласованная нагрузка) (для модели N8976B) в частотном диапазоне, дБм

от 1 МГц до 1,2 ГГц включ.

-152

св. 1,2 до 2,1 ГГц включ.

-151

св. 2,1 до 3,6 ГГц включ.

-149

св. 3,6 до 4,2 ГГц включ.

-144

св. 4,2 до 8,4 ГГц включ.

-145

св. 8,4 до 13,6 ГГц включ.

-147

св. 13,6 до 20 ГГц включ.

-145

св. 20,0 до 26,5 ГГц включ.

-142

св. 26,5 до 34,0 ГГц включ.

-140

св. 34,0 до 40,0 ГГц включ.

-135

Негармонические искажения, при уровне на смесителе -10 дБм с выключенным предусилителем, дБн^****

от 10 МГц до 3,6 ГГц включ.

-80

св. 3,6 до 13,6 ГГц включ.

-75

св. 13,6 до 17,1 ГГц включ.

-71

св. 17,1 до 22,0 ГГц включ.

-68

св. 22,0 до 26,5 ГГц включ.

-66

св. 26,5 до 34,5 ГГц включ.

-70

св. 34,5 до 44 ГГц

-60

Интермодуляционные искажения третьего порядка при двух тонах -16 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ (для моделей N8973B, N8974B и N8975B), дБм

от 100 до 400 МГц включ.

+13

св. 400 МГц до 13,6 ГГц включ.

+14

св. 13,6 до 26,5 ГГц

+12

Интермодуляционные искажения третьего порядка при двух тонах -16 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ (для модели N8976B), дБм

от 10 до 100 МГц включ.

+12

св. 100 МГц до 13,6 ГГц включ.

+15

св. 13,6 до 17,1 ГГц включ.

+11

св. 17,1 до 26,5 ГГц

+10

Наименование параметра или характеристики

Значение характеристики

Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты), дБн/Гц^*****:

• - 100 Гц

• - 10 кГц

• - 100 кГц

• - 1 МГц

-87

-107

-115

-134

F_u- измеренное значение частоты (Гц); ПО - полоса обзора; КТ - количество точек ПО; ПЧ - промежуточная частота ^**дБм - дБ относительно 1 мВт

^*** НАЧХ - неравномерность амплитудно-частотной характеристики ^****дБн - дБ относительно значения несущей частоты

*****

дБн/1ц - дБ относительно мощности сигнала несущей частоты в полосе 1 1ц

Потребляемая мощность, А

350

Питание осуществляется от сети переменного тока:

напряжение, В

от 198 до 242

Габаритные размеры, мм, не более:

- высота

368

- ширина

426

- длина

177

Масса, кг, не более

16

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 18 до 28

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7
