Номер по Госреестру СИ: 69625-17
69625-17 Анализаторы мощности
(PA2201A, PA2203A)
Назначение средства измерений:
Анализаторы мощности PA2201A, PA2203A (далее - анализаторы) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрической мощности (полной, активной, реактивной), фазового сдвига и отображения формы сигнала.

Внешний вид.
Анализаторы мощности
Рисунок № 1

Внешний вид.
Анализаторы мощности
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.
Уровень защиты программного обеспечения анализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PA2200 Series Firmware |
Номер версии (идентификационный номер ПО) |
не ниже 2.34 |
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки в месте, указанном на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам мощности PA2201A, PA2203A
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10’1 до 1106 Гц
Техническая документация изготовителя Keysight Technologies Malaysia Sdn. Bhd.
Поверка
Поверкаосуществляется по документу РТ-МП-4198-551-2017 «ГСИ. Анализаторы мощности РА2201А, РА2203А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.09.2017 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (регистрационный номер в Федеральном информационном фонде 52495-13);
-
- усилитель тока Fluke 52120А (регистрационный номер в Федеральном информационном фонде 61033-15);
-
- шунты переменного тока Fluke A40B (регистрационный номер в Федеральном информационном фонде 51518-12);
-
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
-
- калибратор универсальный Fluke 5520А с модулем PQ (регистрационный номер в Федеральном информационном фонде 29282-05);
-
- осциллограф цифровой MSO-X 4104A (регистрационный номер в Федеральном информационном фонде 53386-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на анализатор в месте, указанном на рисунках 1 и 2.
Изготовитель
Компания Keysight Technologies Malaysia Sdn. Bhd., Малайзия Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Web-сайт: http://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: Российская Федерация, 115054 г. Москва, Космодамианская набережная, 52, стр. 3
Телефон: +7(495)797-39-00
Факс: +7(495)797-39-01
Web-сайт: http://www.keysight.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия анализаторов основан на преобразовании аналогового сигнала с помощью аналого-цифрового преобразователя, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра, и отображении на жидкокристаллическом дисплее результатов измерений.
Конструктивно анализаторы выполнены в защищенном корпусе, питающиеся от сети переменного тока. На лицевой панели расположены: сенсорный жидкокристаллический дисплей, переключатели, клавиши и ручки управления, которые позволяют изменять настройки режимов измерений, управлять отображением результатов измерений на дисплее. На задней панели расположены: измерительные модули, входы/выходы триггера, разъемы LAN и USB. Каждый измерительный модуль имеет независимые входы напряжения и тока со встроенными токовыми шунтами, входы типа BNC для подключения внешних датчиков/пробников.
Анализаторы выпускаются в следующих модификациях PA2201A, PA2203A, которые отличаются количеством измерительных модулей. В модификации PA2201A два измерительных модуля, в модификации PA2203A четыре измерительных модуля.
Общий вид анализаторов, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа и поверки представлены на рисунках 1 и 2.

■?.
Место нанесения знака утверждения типа
Место на несения знака поверки

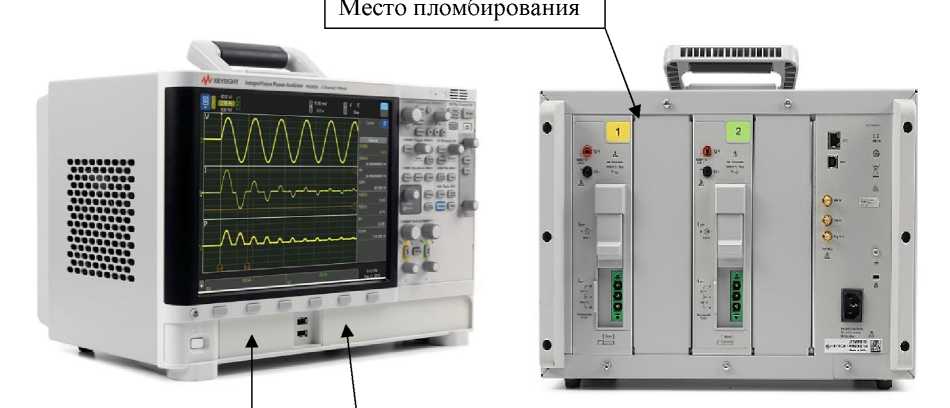

Рисунок 1 - Общий вид анализаторов PA2201A
Место пломбирования

Место нанесения знака утверждения типа
Место нанесе ния знака поверки

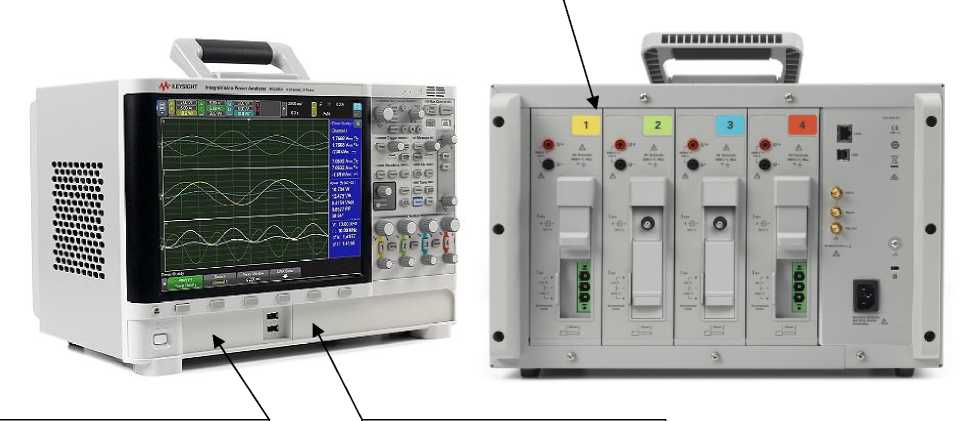

Рисунок 2 - Общий вид анализаторов PA2203A
Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока
