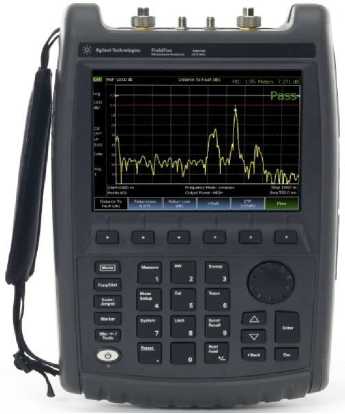

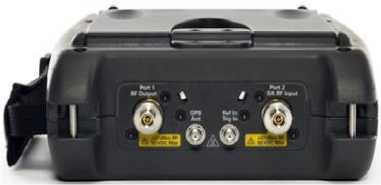

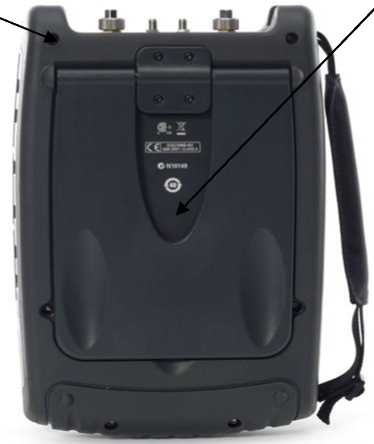

Таблица

- Дополнительные опции анализаторов

Опция

Функциональное назначение

010

Измерение во временной области в режиме анализатора цепей

030

У правление с удаленного устройства через сетевой протокол

208

Режим измерения со смещением по частоте с внешним USB измерителем мощности

209

Режим измерения длинных линий передачи с использованием двух приборов (ERTA)

210

Режим анализатора цепей, измерение S11/S21

211

Режим анализатора цепей, полные двухпортовые измерения S-параметров

212

Режим для однопортовых измерений балансных/смешанных S-параметров

215

Рефлектометрия во временной области (TDR)

220

Режим перестраемого генератора для анализа спектра

233

Режим анализатора спектра

235

Встраиваемый предусилитель

236

Режим для анализа интерференции и спектрограмм

238

Измерение спектра в стробированном режиме

302

Управления внешними датчиками мощности по интерфейсу USB

305

Режим анализатора кабелей и антенн

307

Встраиваемый приемник сигналов ГНСС

308

Режим векторного анализа напряжения (векторный вольтметр)

309

Встраиваемый источник постоянного тока смещения

310

Режим измерителя мощности

312

Режим сканирования каналов

320

Режим измерения на отражение (КСВН и обратные потери)

330

Режим измерения параметров импульсных сигналов с внешним USB измерителем мощности

350

Анализ спектра в реальном времени (RTSA)

355

Аналоговая демодуляции сигналов

Наименование

Обозначение

Количество

Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A,

FieldFox N9951A, FieldFox N9952A, FieldFox N9960A,

FieldFox N9961A, FieldFox N9962A

1 шт.*

Блок питания

1шт.

Кабель питания

1шт.

Комплект эксплуатационной документации

1 к-т

Методика поверки

651-18-003 МП

1 экз.

* - в зависимости от выбранного типа

Наименование характеристики

Модель анализатора Field

Fox

\9950А,

\9960А

N9951A,

N9961А

N9952A,

А9962А

Пределы допускаемой относительной погрешности частоты опорного генератора, d_on

• - без использования сигналов ГНСС

• - с использования сигналов ГНСС

±1,7-10'⁶

±Г10"⁸

Работа в режиме анализатора спектра

Диапазон рабочих частот, кГц:

от 9 до 32Ч0⁶

от 9 до 4440⁶

от 9 до 50Ч0⁶

Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц

±(Ти • ^don^{+ F}pX

Ширина полосы узкополосного фильтра (RBW) по уровню минус 3 дБ, Гц:

• - при полосе обзора равной 0

• - при полосе обзора не равной 0

от 10 до 5А0⁶ с шагом кратным (1, 3, 10)

от 1 до 5А0⁶ с шагом кратным (1; 1,5; 2; 3; 5; 7,5; 10) до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц

Коэффициент усиления предусилителя в частотном диапазоне (зависит от опций), дБ: от 100 кГц до 7,5 ГГц включ.

св. 7,5 ГГц

20

15

Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт)

25

Диапазон значений ослабления входного аттенюатора, дБ

от 0 до 30 (с шагом 5 дБ)

Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц (внутренний аттенюатор 0 дБ; мощность входного сигнала от -35 до -5 дБм; предусилитель выкл., полоса ПЧ 300 кГц), дБ

±0,45

Наименование характеристики

Модель анализатора FieldFox

\9950А,

\9960А

N9951A,

N9961А

N9952A,

А9962А

Пределы допускаемой абсолютной погрешности измерений мощности (температура окружающего воздуха 23±5 °С; внутренний аттенюатор 10 дБ; мощность входного сигнала от -15 до -5 дБм; предусилитель выкл.; полоса ПЧ 300 кГц), дБ от 9 до 100 кГц включ.

±1,6

±1,6

±1,6

св. 100 кГц до 2,0 МГц включ.

±1,3

±1,3

±1,3

св. 2,0 до 15,0 МГц включ.

±1,0

±1,0

±1,0

св. 15,0 МГц до 32,0 ГГц включ.

±0,8

±0,8

±0,8

св. 32,0 до 40,0 ГГц включ.

-

±0,9

±0,9

св. 40,0 до 43,0 ГГц включ.

-

±1,3

±1,3

св. 43,0 до 44,0 ГГц включ.

-

±1,4

±1,4

св. 44,0 до 50,0 ГГц включ.

-

-

±1,4

Пределы допускаемой абсолютной погрешности измерений мощности в рабочих условиях эксплуатации (внутренний аттенюатор 10дБ; мощность входного сигнала от -15 до -5 дБм; предусилитель выкл.; полоса ПЧ 300 кГц), дБ от 9 до 100 кГц включ.

±2,5

±2,5

±2,5

св. 100 кГц до 2,0 МГц включ.

±1,9

±1,9

±1,9

св. 2,0 до 15,0 МГц включ.

±1,2

±1,2

±1,2

св. 15,0 МГц до 18,0 ГГц включ.

±1,0

±1,0

±1,0

св. 18,0 до 32,0 ГГц включ.

±1,2

±1,2

±1,2

св. 32,0 до 40,0 ГГц включ.

-

±1,4

±1,4

св. 40,0 до 43,0 ГГц включ.

-

±2,0

±2,0

св. 43,0 до 44,0 ГГц включ.

-

±2,7

±2,7

св. 44,0 до 50,0 ГГц включ.

-

-

±2,7

Уровень собственных шумов с выключенным предусилителем (температура окружающего воздуха 23±5 °С), дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ.

-91

-91

-91

св. 2 МГц до 2,1 ГГц включ.

-137

-137

-137

св. 2,1 до 2,8 ГГц включ.

-135

-135

-135

св. 2,8 до 4,5 ГГц включ.

-137

-137

-137

св. 4,5 до 7,0 ГГц включ.

-134

-134

-134

св. 7,0 до 13,0 ГГц включ.

-134

-134

-134

св. 13,0 до 22,0 ГГц включ.

-132

-132

-132

св. 22,0 до 35,0 ГГц включ.

-130

-130

-130

св. 35,0 до 40,0 ГГц включ.

-

-122

-122

св. 40,0 до 46,0 ГГц включ.

-

-119

-119

св. 46,0 до 50,0 ГГц включ.

-

-

-117

Наименование характеристики

Модель анализатора FieldFox

\9950А,

\9960А

N9951A,

N9961А

N9952A,

А9962А

Уровень собственных шумов с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот:

от 9 кГц до 2 МГц включ.

-91

-91

-91

св. 2 МГц до 2,1 ГГц включ.

-135

-135

-135

св. 2,1 до 2,8 ГГц включ.

-133

-133

-133

св. 2,8 до 4,5 ГГц включ.

-135

-135

-135

св. 4,5 до 7,0 ГГц включ.

-133

-133

-133

св. 7,0 до 13,0 ГГц включ.

-132

-132

-132

св. 13,0 до 22,0 ГГц включ.

-129

-129

-129

св. 22,0 до 35,0 ГГц включ.

-127

-127

-127

св. 35,0 до 40,0 ГГц включ.

-

-119

-119

св. 40,0 до 46,0 ГГц включ.

-

-116

-116

св. 46,0 до 50,0 ГГц включ.

-

-

-112

Уровень собственных шумов с включенным предусилителем (температура окружающего воздуха 23±5 °С), дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ.

- 94

-94

-94

св. 2 МГц до 2,1 ГГц включ.

-153

-153

-153

св. 2,1 до 2,8 ГГц включ.

-151

-151

-151

св. 2,8 до 4,5 ГГц включ.

-153

-153

-153

св. 4,5 до 7,0 ГГц включ.

-150

-150

-150

св. 7,0 до 13,0 ГГц включ.

-146

-146

-146

св. 13,0 до 22,0 ГГц включ.

-142

-142

-142

св. 22,0 до 35,0 ГГц включ.

-141

-141

-141

св. 35,0 до 40,0 ГГц включ.

-

-136

-136

св. 40,0 до 46,0 ГГц включ.

-

-131

-131

св. 46,0 до 50,0 ГГц включ.

-

-

-126

Уровень собственных шумов с включенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот:

от 9 кГц до 2 МГц включ.

-94

- 94

-94

св. 2 МГц до 2,1 ГГц включ.

-151

-151

-151

св. 2,1 до 2,8 ГГц включ.

-149

-149

-149

св. 2,8 до 4,5 ГГц включ.

-151

-151

-151

св. 4,5 до 7,0 ГГц включ.

-149

-149

-149

св. 7,0 до 13,0 ГГц включ.

-144

-144

-144

св. 13,0 до 22,0 ГГц включ.

-139

-139

-139

св. 22,0 до 35,0 ГГц включ.

-139

-139

-139

св. 35,0 до 40,0 ГГц включ.

-

-132

-132

св. 40,0 до 46,0 ГГц включ.

-

-128

-128

св. 46,0 до 50,0 ГГц включ.

-

-

-123

Наименование характеристики

Модель анализатора FieldFox

\9950Л,

\9960А

N9951A,

N9961А

N9952A,

\9962А

Уровень интермодуляции третьего порядка на 2,4 ГГц, дБ исх. 1 мВт

14,2

Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности (температура окружающего воздуха 23±5 °С), дБ

10 кГц

-106

30 кГц

-106

100 кГц

-100

1 МГц

-110

3 МГц

-119

5 МГц

-120

Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в рабочих условиях эксплуатации, дБ 10 кГц

-106

30 кГц

-104

100 кГц

-99

1 МГц

-110

3 МГц

-118

5 МГц

-120

Работа в режиме встроенного измерителя мощности (опция 310)

Пределы допускаемой абсолютной

погрешности измерения мощности (температура окружающего воздуха 23±5 °С), дБ

от 9 до 100 кГц включ.

±1,6

±1,6

±1,6

св. 100 кГц до 2МГц включ.

±1,3

±1,3

±1,3

св. 2,0 МГц до 15,0 МГц включ.

±1,0

±1,0

±1,0

св. 15,0 МГц до 32,0 ГГц включ.

±0,8

±0,8

±0,8

св. 32,0 до 40,0 ГГц включ.

-

±0,9

±0,9

св. 40,0 до 43,0 ГГц включ.

-

±1,3

±1,3

св. 43,0 до 44,0 ГГц включ.

-

±1,4

±1,4

св. 44,0 до 50,0 ГГц включ.

-

-

±1,4

Пределы допускаемой абсолютной погрешности измерения мощности в рабочих условиях эксплуатации, дБ от 9 до 100 кГц включ.

±2,5

±2,5

±2,5

св. 100 кГц до 2МГц включ.

±1,9

±1,9

±1,9

св. 2,0 МГц до 15,0 МГц включ.

±1,2

±1,2

±1,2

св. 15,0 МГц до 18,0 ГГц включ.

±1,0

±1,0

±1,0

св. 18,0 МГц до 32,0 ГГц включ

±1,2

±1,2

±1,2

св. 32,0 до 40,0 ГГц включ.

-

±1,4

±1,4

св. 40,0 до 43,0 ГГц включ.

-

±2,0

±2,0

св. 43,0 до 44,0 ГГц включ.

-

±2,7

±2,7

св. 44,0 до 50,0 ГГц включ.

-

-

±2,7

Работа в режиме анализатора кабелей, антенн или ВАЦ (применяется для FieldFox N9950A, FieldFox N9951A, FieldFox N9952A)

Наименование характеристики

Модель анализатора Field

FOX

\9950А

N9951A

N9952A

Диапазон рабочих частот, кГц:

от 300 до 3240⁶

от 300 до 44А0⁶

от 300 до 50А0⁶

Разрешение по частоте в поддиапазонах, Гц: до 5 ГГц

1

1

1

до 10 ГГц

1,34

1,34

1,34

до 20 ГГц

2,68

2,68

2,68

до 40 ГГц

-

5,36

5,36

до 50 ГГц

-

8,04

8,04

Значения ширины полосы

узкополосного фильтра (RBW)

10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц

по уровню минус 3 дБ

Динамический диапазон в рабочих условиях эксплуатации порт 1 или 2 (полоса ПЧ 300 кГц, усреднение 100точек), дБ от 10 МГц до 20 ГГц включ.

100

100

100

св. 20 ГГц до 44 ГГц включ.

90

90

90

св. 44 ГГц до 50 ГГц включ.

-

-

81

Максимальное значение мощности входного сигнала, дБ (исх. 1 мВт)

25

Пределы допускаемой абсолютной погрешности

измерений коэффициентов

Приведены в таблице 5

передачи и отражения (заводские установки)

Примечание: 1 дБ (исх. 1 мВт) = 1

дБ относительно 1 мВт

(применяется для FieldFox N9950A, Fiel

dFox N9951A, FieldFox N9952A )

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

Коэффициент отражения, дБ

Коэффициент передачи, дБ

< 2 ГГц

42

39

42

±0,002

±0,003

св. 2 до 20 ГГц включ.

34

30

34

±0,029

±0,034

св. 20 до 40 ГГц включ.

26

23

26

±0,080

±0,109

св. 40 до 50 ГГц включ.

26

23

26

±0,075

±0,105

Погрешность

коэффициентов передачи (амплитуда)

Амплитуда коэффициента передачи

Частотный диапазон

до 4 ГГц

от 4 до 20 ГГц

от 20 до 26,5 ГГц

от 26,5 до 50 ГГц

20

0,100

0,180

0,200

3,100

10

0,022

0,053

0,053

0,280

0

0,022

0,055

0,060

0,270

-10

0,022

0,055

0,060

0,280

-20

0,022

0,055

0,060

0,280

-30

0,025

0,055

0,060

0,280

-40

0,038

0,060

0,070

0,290

-50

0,046

0,075

0,090

0,300

-60

0,080

0,100

0,150

0,420

-70

0,190

0,190

0,380

0,800

-80

0,530

0,530

1,200

2,000

Погрешность коэффициентов передачи (фаза)

(с использованием калибровочного набора 85056D), не более, ⁰

Амплитуда

Частотный диапазон

коэффициента

до 4 ГГц

от 4 до 20 ГГц

от 20 до 26,5 ГГц

от 26,5 до 50 ГГц

передачи

20

0,65

1,20

1,40

26,00

10

0,22

0,40

0,40

1,80

0

0,21

0,43

0,48

1,70

-10

0,21

0,42

0,48

1,80

-20

0,22

0,43

0,48

1,80

-30

0,23

0,43

0,49

1,80

-40

0,26

0,48

0,53

1,90

-50

0,30

0,50

0,60

2,10

-60

0,52

0,68

1,00

2,90

-70

1,30

1,30

2,60

5,50

-80

3,60

3,60

8,00

16,00

Погрешность коэффициентов отражения (амплитуда)

(с использованием калибровочного набора 85056D), не более, дБ

Амплитуда

Частотный диапазон

коэффициента

до 4 ГГц

от 4 до 20 ГГц

от 20 до 26,5 ГГц

от 26,5 до 50 ГГц

отражения

0

0,050

0,140

0,190

0,580

-5

0,055

0,150

0,220

0,550

-10

0,090

0,210

0,300

0,590

-15

0,180

0,370

0,550

1,200

Амплитуда коэффициента отражения

Частотный диапазон

до 4 ГГц

от 4 до 20 ГГц

от 20 до 26,5 ГГц

от 26,5 до 50 ГГц

-20

0,300

0,600

0,900

2,000

-25

0,510

1,100

1,600

3,200

-30

0,900

1,800

2,800

5,000

-35

1,600

3,000

4,200

7,800

-40

2,600

4,800

6,500

-

Погрешность коэффициентов отражения (фаза)

(с использованием

калибровочного набора 85056D), не более, ⁰

Амплитуда

Частотный диапазон

коэффициента

до 4 ГГц

от 4 до 20 ГГц

от 20 до 26,5 ГГц

от 26,5 до 50 ГГц

отражения

0

0,33

0,85

1,40

4,00

-5

0,38

0,95

1,60

3,80

-10

0,60

1,50

2,10

4,30

-15

1,20

2,50

3,80

8,00

-20

2,00

4,00

5,60

13,00

-25

3,60

6,40

12,00

18,00

-30

5,30

13,00

16,00

42,00

-35

12,00

18,00

26,00

-

-40

16,00

28,00

-

-

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- при питании от блока питания

от -10 до +55

- при питании от внутренней аккумуляторной батареи

от -10 до +50

- относительная влажность воздуха, не более, %

95

Допустимые условия хранения (без аккумулятора):

- температура окружающего воздуха, °С

от -51 до +71

- относительная влажность воздуха, не более, %

95

Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В

от 100 до 250

- частота переменного тока, Гц

от 50 до 60

Параметры электрического питания от аккумуляторной батареи: - напряжение питания, В

10,8

Потребляемая мощность, В • А, не более

14

Масса, кг, не более (без батареи)

3,2

Габаритные размеры, мм, не более

- длина

292

- ширина

188

- высота

72
