Номер по Госреестру СИ: 84004-21
84004-21 Анализаторы спектра
(N9021B)
Назначение средства измерений:
Анализаторы спектра N9021В (далее - анализаторы) предназначены для измерений и визуального контроля параметров радиосигналов (частоты, уровня, параметров модуляции) в частотной области.

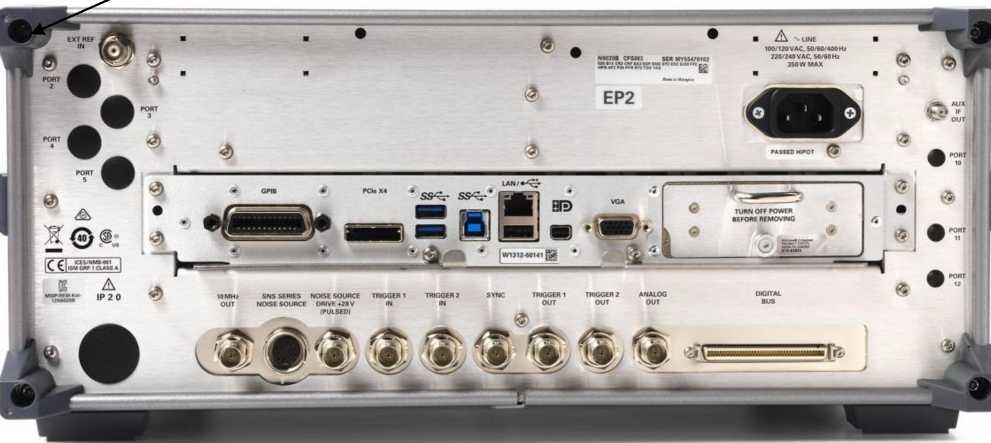

Внешний вид.
Анализаторы спектра
Рисунок № 1
Общие сведения
Дата публикации - 17.12.2021
Срок свидетельства - 09.12.2026
Номер записи - 185394
ID в реестре СИ - 1395034
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
N9021B,
Производитель
Изготовитель - Компания "Keysight Technologies Malaysia Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2792 от 2021.12.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы спектра (N9021B)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "Keysight Technologies Malaysia Sdn. Bhd."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
67499-17 10.05.2027 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9912A, FieldFox N9923A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67677-17 02.06.2022 |
Усилители СВЧ, U7227A, U7227C, U7227F Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67955-17 07.07.2027 |
Измерители оптической мощности, N7744A, N7745A, N7747A, N7748A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67956-17 07.07.2027 |
Источники оптического излучения перестраиваемые, N7711A, N7714A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67983-17 06.07.2027 |
Осциллографы цифровые запоминающие, DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
68608-17 12.09.2022 |
Измерители малых токов, В2981А, В2983А, В2985А, В2987А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
69454-17 23.11.2022 |
Источники питания постоянного тока, E36300A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69455-17 23.11.2022 |
Источники питания модульные, N6700C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69456-17 23.11.2022 |
Мультиметры цифровые/источники питания, U3606B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69457-17 23.11.2022 |
Осциллографы модульные , M9240A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69527-17 29.11.2022 |
Анализаторы сигналов, N9030A, N9030B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
69625-17 05.12.2022 |
Анализаторы мощности, PA2201A, PA2203A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70386-18 19.02.2023 |
Анализаторы формы сигналов тока, CX3322A, CX3324A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
70532-18 13.03.2023 |
Преобразователи аналого-цифровые, L4532A, L4534A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70707-18 28.03.2024 |
Установки для тестирования средств беспроводной связи, E7515A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70708-18 28.03.2024 |
Модули для измерений параметров отражения/передачи, N1055A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70709-18 28.03.2024 |
Установки для тестирования средств беспроводной связи, E6640A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70722-18 28.03.2024 |
Аудиоанализаторы модульные, M9260A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70878-18 23.04.2024 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71350-18 01.06.2024 |
Анализаторы логические, 16861A, 16862A, 16863A, 16864A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71351-18 01.06.2024 |
Генераторы сигналов, N5171B, N5172B, N5181B, N5182В Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
3 года |
71668-18 |
Анализаторы сигналов динамические, 35670A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71742-18 09.07.2024 |
Переключатели коаксиальные многопортовые, 87104A, 87104B, 87104C, 87106A, 87106B, 87106C, 87204A, 87204B, 87204C, 87206A, 87206B, 87206C, 87406B, 87406Q, 87606Q, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71743-18 09.07.2024 |
Переключатели коаксиальные многопортовые, N1810T, N1810U, N1811T, N1812U Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72126-18 20.08.2024 |
Комплексы программно-аппаратные, E6950A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72163-18 20.08.2024 |
Анализаторы силовых полупроводниковых приборов, B1505A, B1506A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72164-18 20.08.2024 |
Анализаторы цепей векторные, N5249A, N5249B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72361-18 06.09.2024 |
Измерители коэффициента шума, N8973B, N8974B, N8975B, N8976B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73001-18 30.10.2024 |
Аттенюаторы оптические, N7751A, N7752A, N7761A, N7762A, N7764A, N7766A, N7768A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72922-18 26.10.2024 |
Осциллографы цифровые, DSO-X 3000, MSO-X 3000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72921-18 26.10.2024 |
Осциллографы цифровые, DSO6000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72920-18 26.10.2024 |
Осциллографы цифровые, DSO-X 4000, MSO-X 4000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72916-18 26.10.2024 |
Осциллографы-мультиметры цифровые, U1610A, U1620A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72915-18 26.10.2024 |
Генераторы сигналов произвольной формы, 33500B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72880-18 22.10.2024 |
Мультиметры цифровые, 34450A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72879-18 22.10.2024 |
Мультиметры цифровые, 34460A, 34461A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72877-18 22.10.2024 |
Источники питания постоянного тока, N5700 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
73761-18 27.12.2024 |
Анализаторы цепей векторные, N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A, N5221B, N5222B, N5224B, N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73702-18 25.12.2024 |
Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы) E5053A (преобразователи) Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
73633-18 20.12.2024 |
Генераторы шума, N4000A, N4001A, N4002A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73632-18 20.12.2024 |
Генераторы шума, 346A, 346B, 346С, 346C opt.K40, 346С opt.K01 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73527-18 14.12.2024 |
Преобразователи измерительные, U2041XA, U2042XA, U2043XA, U2044XA, U2049XA Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
74138-19 20.02.2024 |
Генераторы сигналов, N5191А, N5193А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
74020-19 15.02.2024 |
Мультиметры цифровые, U1273A, U1273AХ Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
74333-19 14.03.2024 |
Генераторы сигналов, E8257D, E8267D Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
75127-19 31.05.2024 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
75126-19 31.05.2024 |
Источники питания постоянного тока, U8031A, U8032A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
64742-16 12.08.2021 |
Источники питания постоянного тока, E36100 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
2 года | |
75776-19 19.08.2024 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76276-19 27.09.2024 |
Модули логических анализаторов, U4164А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76369-19 18.10.2024 |
Преобразователи измерительные ваттметров поглощаемой мощности, N1921A, N1922A, N1923A, N1924A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76636-19 29.11.2024 |
Источники питания постоянного тока, E36200 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
76552-19 18.11.2024 |
Генераторы шума, U1831C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76526-19 28.10.2024 |
Анализаторы спектра, N9000В, N9010В, N9020В Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
77012-19 23.12.2024 |
Мультиметры, 3458A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76895-19 10.12.2024 |
Нановольтметры-микроомметры, 34420A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
77254-20 30.01.2025 |
Генераторы сигналов произвольной формы модульные, M8190А, М8195А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79099-20 01.09.2025 |
Мультиметры цифровые, U1250 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
79098-20 01.09.2025 |
Мультиметры цифровые, U1240 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
79642-20 20.11.2025 |
Анализаторы электрических цепей векторные, Е5063А, E5071C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79884-20 27.11.2025 |
Установки для тестирования средств беспроводной связи, E7515B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79641-20 20.11.2025 |
Анализаторы полупроводниковых приборов, В1500А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79636-20 20.11.2025 |
Системы измерительного приемника , N5531X Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
81742-21 05.05.2026 |
Источники питания постоянного тока двухквадрантные, RP7941A, RP7942A, RP7943A, RP7945A, RP7946A, RP7961A, RP7962A, RP7963A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
81735-21 05.05.2026 |
Осциллографы цифровые, UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A, UXR0402A, UXR0404A, UXR0502A, UXR0504A, UXR0592A, UXR0594A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
82564-21 09.08.2026 |
Нагрузки электронные модульные, N6791A, N6792A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
83835-21 24.11.2026 |
Нагрузки электронные, EL34000A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
83923-21 07.12.2026 |
Генераторы сигналов, N5166B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84004-21 09.12.2026 |
Анализаторы спектра, N9021B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84081-21 14.12.2026 |
Осциллографы, Infiniium V Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84166-21 20.12.2026 |
Мультиметры цифровые, 34400А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84357-22 18.01.2027 |
Мультиметры цифровые с системой сбора данных и коммутации , 34980А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84552-22 31.01.2027 |
Преобразователи измерительные, 2000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84553-22 31.01.2027 |
Наборы мер коэффициентов передачи и отражения электронные, N7550A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84555-22 31.01.2027 |
Наборы мер коэффициентов передачи и отражения электронные, 85090С Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84619-22 03.03.2027 |
Осциллографы цифровые, P9240A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
85465-22 28.04.2027 |
Источники-измерители, М9600А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
86130-22 |
Анализаторы источников сигналов E5052B с СВЧ преобразователями частоты E5053A, Обозначение отсутствует Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
86338-22 05.08.2027 |
Измерители малых токов, B2980B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
86342-22 05.08.2027 |
Источники-измерители прецизионные, B2900B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
86676-22 05.09.2027 |
Измерители RLC, U1730C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
91558-24 |
Установка для тестирования средств беспроводной связи, E6680A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы спектра (N9021B)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО «МетрЛифтСервис» (RA.RU.314115) | 15 | 15 | 0 | 15 | 0 | 15 | 0 | 15 |
Стоимость поверки Анализаторы спектра (N9021B)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) анализаторов представляет собой специализированное ПО фирмы «Keysight Technologies», США, для визуального отображения и измерений параметров спектра сигналов. Метрологически значимая часть ПО анализаторов и измеренные данные не требуют защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MXA Signal Analyzer Instrument Software |
Номер версии (идентификационный номер) ПО |
Не ниже A.28.07 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 3-13 документа «Анализаторы спектра N9021B. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра N9021BПриказу Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»
Техническая документация изготовителя
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», МалайзияАдрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт: http://www.keysight.com
E-mail: tm_ap@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LAN.
Анализаторы выпускаются с опциями, основным отличиями которых являются: диапазоны частот, частоты предусилителя и измерительные приложения.
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр нагрузок размещена на задней панели.
Нанесение знака поверки не предусмотрено.
Для анализаторов определён состав опций и их функциональные возможности, которые приведены в таблице 1.
Таблица 1 - Состав опций и их функциональные возможности
Опция |
Функциональное назначение |
532 |
Частотный диапазон от 10 Гц до 32 ГГц |
544 |
Частотный диапазон от 10 Гц до 44 ГГ ц |
550 |
Частотный диапазон от 10 Гц до 50 ГГц |
P32 |
Предусилитель, 100 кГц - 32 ГГц |
P44 |
Предусилитель, 100 кГц - 44 ГГц |
P50 |
Предусилитель, 100 кГц - 50 ГГц |
PFR |
Прецизионный опорный генератор 10 МГц |
Продолжение таблицы 1
Опция |
Функциональное назначение |
EA3 |
Электронный аттенюатор до 3,6 ГГц |
В2Х |
Полоса анализа 255 МГц |
B5X |
Полоса анализа 510 МГц |
MPB |
Обход преселектора |
DP2 |
Цифровой обработчик с памятью для захвата данных 2 Гбайта |
DP4 |
Цифровой обработчик с памятью для захвата данных 4 Гбайта |
FS1 |
Ускорение развертки |
FS2 |
Ускорение развертки |
EP1 |
Улучшение фазовых шумов |
NF2 |
Компенсация собственных шумов прибора |
EXM |
Опция для работы с внешними преобразователями частоты |
FP2 (90EMFP2B) |
Ускорение измерений мощности в полосе частот |
RT1 (N9021RT1B) |
Анализатор спектра реального времени c базовыми возможностями |
RT2 (n9021RT2b) |
Анализатор спектра реального времени с расширенными возможностями |
FT1 (N90EMFT1B) |
Триггер по частотной маске, базовый режим |
FT2 (n90EMFT2b) |
Триггер по частотной маске, расширенный режим |
DUA (N90EMDUAB) |
Анализ в реальном времени во временной и частотной областях одновременно |
EMC (N90EMEMCB) |
Базовые функции для проведения предварительных квалификационных испытаний на ЭМС (детекторы в соответствии со стандартами CISPR, нормирование полосы по уровню минус 6 дБ, предустановки диа пазонов) |
EDP (N90EMEDPB) |
Набор расширенных функций отображения (спектрограмма, увеличение области графика, зональный обзор) |
RBE |
Расширение максимальной полосы фильтров ПЧ |
ESC |
Управление внешним генератором |
SS1 |
Дополнительный съемный твердотельный накопитель c ОС Windows 10 |
SF1 |
Запрет запуска программ из измерительного приложения |
SF2 |
Запрет сохранения и вызова результатов измерений из измерительного приложения |
CR3 |
Соединитель на задней панели, выход второй ПЧ (широкополосный выход ПЧ) |
CRP |
Соединитель на задней панели, программируемый выход ПЧ |
YAS |
Вывод видеосигнала экранного изображения на соединитель AnalogOut на задней панели |
N9068EM0E |
Приложение для измерения фазовых шумов |
N9069EM0E |
Приложение для измерения коэффициента шума |
N9054EM0E |
Приложение VMA для анализа сигналов с цифровыми видами мо дуляции |
N9054EM1E |
Приложение VMA для анализа сигналов с модуляцией OFDM |
N9067EM0E |
Приложение для статистических измерений параметров импульсов |
Продолжение таблицы 1
Опция |
Функциональное назначение |
N9063EM0E |
Измерительное приложение для анализа сигналов с аналоговой мо дуляцией |
N6141EM0E |
Приложение для проведения измерений ЭМС |
89601С |
Программное обеспечение для векторного анализа сигналов Path Wave VSA |
N9061EM0E |
Приложение для обеспечения совместимости с анализаторами 856xE/EC, 8566/68 |
N9062EM0E |
Измерительное приложение для обеспечения совместимости по командам SCPI |
N9085EM0E |
Измерительное приложение для сигналов 5 GNR |
N9080EM0E |
Измерительное приложение для сигналов LTE/LTE-Advanced FDD |
N9080EM3E |
Измерительное приложение для сигналов NB-IoT и eMTCFDD |
N9080EM4E |
Измерительное приложение для сигналов LTEV2X |
N9082EM0E |
Измерительное приложение для сигналов LTE/LTE-Advanced TDD |
N9073EM0E |
Измерительное приложение для сигналов W-CDMA/HSPA/HSPA+ |
N9071EM0E |
Измерительное приложение для сигналов GSM/EDGE/Evolution |
N9083EM0E |
Измерительное приложение для сигналов многостандартного радио (MSR) |
N9072EM0E |
Измерительное приложение для сигналов cdma2000 (только через команды SCPI) |
N9076EM0E |
Измерительное приложение для сигналов 1xEV-DO (только через ко манды SCPI) |
N9079EM0E |
Измерительное приложение для сигналов TD-SCDMA (только через команды SCPI) |
N9077EM0E |
Измерительное приложение для сигналов WLAN 802.11a/b/g/j/p/n/af/ah |
N9077EM1E |
Измерительное приложение для сигналов WLAN 802.11ac/ax |
N9081EM0E |
Измерительное приложение для сигналов Bluetooth |
N9084EM0E |
Измерительное приложение для сигналов систем ShortRangeCommunications и Интернета вещей (IoT) |
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
KEYSIGHT w
Место нанесения знака
утверждения типа
МХА
Рисунок 1 - Общий вид анализатора
Место пломбирования
Рисунок 2 - Общий вид анализатора с местом пломбирования от несанкционированного доступа
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон частот, Гц опция 532 опция 544 опция 550 |
от 10 до 32409 от 10 до 44-109 от 10 до 50-109 |
Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (бог) за год, не более стандартная комплектация опция PFR |
±1.10-6 ±1-10-7 |
Температурная нестабильность (vt) при температуре от 20 до 30 оС стандартная комплектация опция PFR |
±2.10-6 ±1,5-10-8 |
Пределы допускаемой относительной погрешности калибровки опорного генератора (6k) стандартная комплектация опция PFR |
±1,4.10-6 ±4'10-8 |
Пределы допускаемой относительной погрешности установки частоты |
±[(Т^6ог) + vt + 6k] |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±[Б'6ог + 0,0025-ПлО+ 0,05-ПП + 2 + 0,5-ПлО/(КТ-1)1 2) |
Значения полос пропускания на уровне минус 3 дБ |
от 1 Гц до 3 МГц с шагом 10 % от значения частоты; 4 МГц, 5 МГц, 6 МГц, 8 МГц |
Продолжение таблицы 3
Наименование характеристики |
Значение | ||
Пределы допускаемой относительной погрешности из- | |||
мерений мощности из-за переключения полосы пропускания фильтра ПЧ, дБ | |||
от 1 Гц до 750 кГц |
±0,044 | ||
от 820 кГц до 1,2 МГц для поддиапазона от 10 Гц до | |||
3,6 ГГц |
±0,088 | ||
Диапазон ослаблений входного аттенюатора, дБ | |||
стандартное исполнение |
от 0 до 70 с шагом 2 | ||
для поддиапазона от 10 Гц до 3,6 ГГц с опцией EА3 | |||
(только электронный аттенюатор) |
от 0 до 24 с шагом 1 | ||
для поддиапазона от 10 Гц до 3,6 ГГц с оп- | |||
цией EА3(полный диапазон ослабления) |
от 0 до 94 с шагом 1 | ||
Неравномерность амплитудно-частотной характеристики относительно опорной частоты 50 МГц для под- | |||
диапазонов частот (температура от 20 °С до 30 °С, ослаб- |
предусилитель |
предусилитель | |
ление входного аттенюатора 10 дБ, для поддиапазонов |
выключен |
включен | |
выше 3,6 ГГц преселектор настроен на центральную частоту), дБ | |||
от 20 Гц до 100 кГц |
±0,43 |
- | |
от 100 кГц до 50 МГц |
±0,43 |
±0,70 | |
от 0,05 до 3,60 ГГц |
±0,36 |
±0,55 | |
от 3,5 до 5,2 ГГц |
±1,50 |
±1,80 | |
от 5,2 до 8,4 ГГц |
±1,30 |
±1,80 | |
от 8,3 до 13,6 ГГц |
±1,80 |
±2,10 | |
от 13,5 до 17,1 ГГц |
±1,80 |
±2,30 | |
от 17,0 до 22,0 ГГц |
±1,80 |
±2,60 | |
от 22,0 до 26,5 ГГц |
±2,30 |
±3,30 | |
от 26,4 до 34,5 ГГц |
±2,30 |
±2,80 | |
от 34,4 до 50,0 ГГц |
±3,00 |
±3,90 | |
Пределы допускаемой абсолютной погрешности измере- | |||
ний мощности (внутренний аттенюатор 10 дБ, полоса пропускания фильтра ПЧ от 1 до V106 Гц, преселектор | |||
выключен, диапазон мощности входного сигнала от ми- | |||
нус 10 до минус 50 дБм3)), дБ | |||
предусилитель выключен, на частоте 50 МГц |
±0,45 | ||
предусилитель выключен, весь диапазон частот |
±(0,45 |
+ А4)) | |
предусилитель включен |
±(0,49 + А) |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Уровень фазовых шумов для центральной частоты 1 ГГц при отстройке от несущей, дБн/Гц3), не более | |
100 Гц |
-94 |
1 кГц |
-121 |
10 кГц |
-129 |
30 кГц |
-130 |
100 кГц |
-129 |
1 МГц |
-145 |
10 МГц |
-155 |
Гармонические искажения второго порядка для поддиапазонов частот (уровень сигнала на входе первого смесителя не более минус 15 дБм, предусилитель выключен), дБн3), не более | |
от 0,01 до 1,00 ГГц включ. |
-63 |
св. 1,0 до 1,8 ГГц включ. |
-60 |
св. 1,75 до 3,00 ГГц включ. |
-69 |
св. 3,0 до 6,5 ГГц включ. |
-74 |
св. 6,5 до 10,0 ГГц включ. |
-72 |
св. 10,00 до 13,25 ГГц включ. |
-65 |
Интермодуляционные искажения третьего порядка в виде точки пересечения TOI для поддиапазонов частот (два тона с мощностью минус 18 дБм3) каждый на входе первого смесителя, разнесение тонов 100 кГц, предусилитель выключен), дБм3), не менее | |
от 10 до 150 МГц |
+14,5 |
от 150 до 300 МГц |
+16,0 |
от 0,3 до 1,1 ГГц |
+17,0 |
от 1,1 до 3,6 ГГц |
+21,0 |
от 3,5 до 8,4 ГГц |
+18,0 |
от 8,3 до 13,6 ГГц |
+18,0 |
от 13,5 до 17,1 ГГц |
+13,0 |
от 17,0 до 26,5 ГГц |
+13,0 |
от 26,4 до 34,5 ГГц |
+12,0 |
от 34,4 до 50,0 ГГц |
+8,0 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
Средний уровень собственных шумов в полосе 1 Гц для поддиапазонов частот (ослабление входного аттенюатора 0 дБ, предусилитель выключен), дБм1 2 3 4, не более: |
предусилитель выключен |
предусилитель включен |
от 5 до 10 МГц |
-155 |
-163 |
от 10 МГц до 1,2 ГГц |
-154 |
-164 |
от 1,2 до 2,1 ГГц |
-152 |
-163 |
от 2,1 до 3,0 ГГц |
-151 |
-162 |
от 3,0 до 3,6 ГГц |
-150 |
-162 |
от 3,5 до 4,2 ГГц |
-143 |
-158 |
от 4,2 до 6,6 ГГц |
-144 |
-158 |
от 6,6 до 8,4 ГГц |
-147 |
-158 |
от 8,3 до 13,6 ГГц |
-147 |
-160 |
от 13,5 до 14,0 ГГц |
-143 |
-161 |
от 14,0 до 17,1 ГГц |
-145 |
-161 |
от 17,0 до 20,0 ГГц |
-141 |
-160 |
от 20,0 до 22,5 ГГц |
-141 |
-158 |
от 22,5 до 26,5 ГГц |
-139 |
-158 |
от 26,4 до 30,0 ГГц |
-140 |
-157 |
от 30,0 до 34,5 ГГц |
-138 |
-155 |
от 34,5 до 37,0 ГГц |
-134 |
-153 |
от 37,0 до 40,0 ГГц |
-132 |
-152 |
от 40,0 до 46,0 ГГц |
-130 |
-149 |
от 46,0 до 49,0 ГГц |
-130 |
-146 |
от 49,0 до 50,0 ГГц |
-128 |
-146 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации | |
температура окружающей среды, °С |
от +15 до +35 |
относительная влажность окружающей среды, % |
от 30 до 80 |
Габаритные размеры анализаторов, мм, не более | |
ширина |
426 |
длина |
556 |
высота |
177 |
Масса (без опций), кг, не более |
25,5 |
Значения напряжения питающей сети переменного тока с |
100, 120, 220, 240 |
номинальной частотой 50, 60 или 400 Гц, В | |
Потребляемая мощность, В^А, не более |
630 |
