Номер по Госреестру СИ: 74333-19
74333-19 Генераторы сигналов
(E8257D, E8267D)
Назначение средства измерений:
Генераторы сигналов E8257D, E8267D (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 67 ГГц.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 4
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии PSG».
Защита ПО соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
E8257D/ E8257N/ E8267D/ E8663D PSG Signal Generator Firmware |
Номер версии (идентификационный номер) ПО |
Не ниже C.05.22 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа

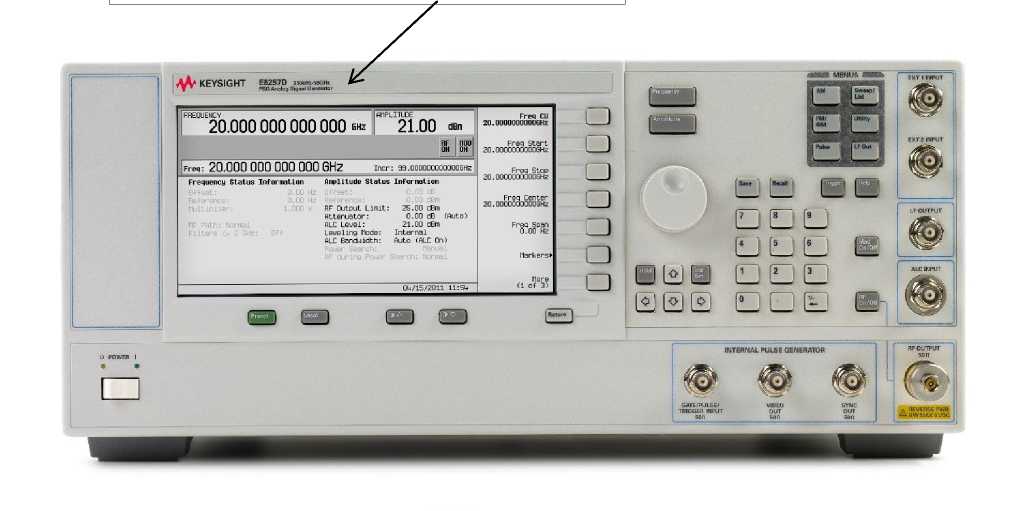

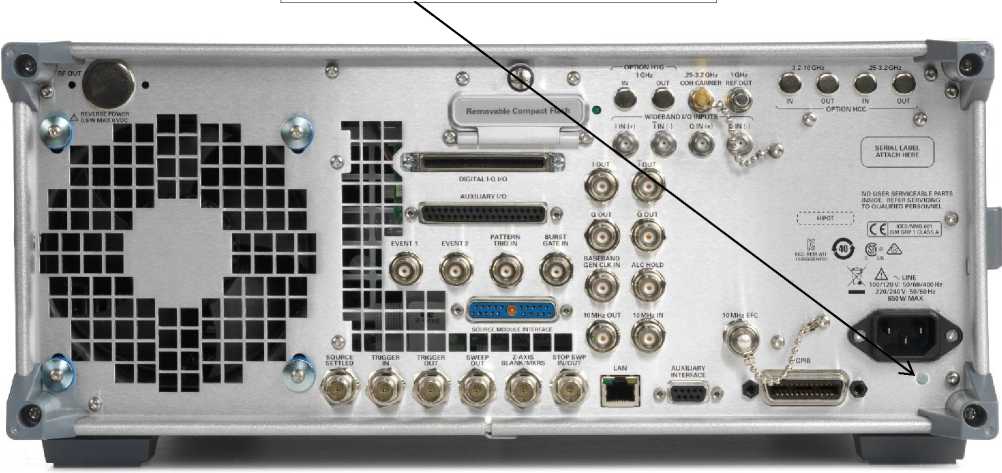

Знак утверждения типа» приведено на рисунках 1, 2, а схема пломбировки генераторов от несанкционированного доступа приведена на рисунке 3.Место нанесения знака утверждения типа
а) тёмный корпус
incr: 100.OOOOOOkHs
Amplitude Status Information
Offset: o.DO dB
RF Output Limit: Rttenuator;
RLC Level: Levelinq node:
0.00 dBm
25.00 dBm
0.00 dB CflutoJ 21.00 dBm
Internal
Наименование характеристики |
Значение | ||
Дискретность установки частоты, Г ц |
0,001 | ||
Минимальный уровень выходного сигнала, дБм1) |
стандартная конфигурация (стандарт) |
с опцией 1Е1 | |
опции 520, 521, 532, 540 |
опции 550, 567 | ||
-20 |
-135 |
-110 | |
Максимальный уровень выходного сигнала, дБм: |
стандарт опция 1EU |
опция 1E1 |
опции 1EU, 1E1 |
опция 513,520
режим низких фазовых шумов включен: от 10 до 250 МГц (фильтр вкл.) |
11 |
11 |
11 |
11 |
от 1 до 250 МГц (фильтр выкл.) |
15 |
16 |
15 |
16 |
режим низких фазовых шумов выклю- | ||||
чен: | ||||
от 10 до 250 МГц включ. (фильтр вкл.) |
15 |
15 |
15 |
15 |
св. 0,25 до 2 ГГц (фильтр выкл.) |
15 |
16 |
15 |
16 |
от 0,25 до 10 МГц включ. |
14 |
14 |
14 |
14 |
св. 10 до 60 МГц включ. |
15 |
16 |
15 |
16 |
св. 60 до 400 МГц включ. |
15 |
20 |
15 |
20 |
св. 0,4 до 3,2 ГГц включ. |
15 |
21 |
15 |
21 |
св. 3,2 до 10 ГГц включ. |
15 |
22 |
14 |
21 |
св. 10 до 20 ГГц |
15 |
21 |
14 |
19 |
опция 513,520
опция HY2
Максимальный уровень выходного сигнала, дБм:______________________
от 250 кГц до 1 МГц исключая от 1 до 10 МГц включ.
св.
св.
св.
св.
св.
10 до 250 МГц включ. 0,25 до 2 ГГц включ.
2 до 3,2 ГГц включ. 3,2 до 10 ГГц включ.
10 до 20 ГГц
14
16
11
16
21
21
19
опция 521
стандарт |
опция 1EU |
опция 1E1 |
опции 1EU, 1E1 | |
режим низких фазовых шумов включен: от 10 до 250 МГц (фильтр вкл.) |
11 |
11 | ||
от 1 до 250 МГц (фильтр выкл.) режим низких фазовых шумов выклю- |
16 |
- |
16 |
- |
чен: | ||||
от 10 до 250 МГц включ. (фильтр вкл.) |
16 |
16 | ||
св. 0,25 до 2 ГГц (фильтр выкл.) |
18 |
18 | ||
от 10 до 250 МГц включ. |
19 |
19 | ||
св. 0,25 до 1 ГГц включ. |
24 |
24 | ||
св. 1 до 6 ГГц включ. |
28 |
28 | ||
св. 6 до 14 ГГц включ. |
28 |
27 | ||
св. 14 до 17,5 ГГц включ. |
26 |
25 | ||
св. 17,5 до 20 ГГц |
24 |
23 |
Наименование характеристики |
Значение | |||||||
опции 532 и 540 | ||||||||
режим низких фазовых шумов включен: | ||||||||
от 10 до 250 МГц (фильтр вкл.) |
10 |
10 |
10 |
10 | ||||
от 1 до 250 МГц (фильтр выкл.) |
11 |
15 |
11 |
15 | ||||
режим низких фазовых шумов выклю- | ||||||||
чен: | ||||||||
от 10 до 250 МГц включ. (фильтр вкл.) |
11 |
14 |
11 |
14 | ||||
св. 0,25 до 2 ГГц (фильтр выкл.) |
11 |
15 |
11 |
15 | ||||
от 0,25 до 10 МГц включ. |
11 |
13 |
11 |
13 | ||||
св. 10 до 60 МГц включ. |
11 |
15 |
11 |
15 | ||||
св. 60 до 400 МГц включ. |
11 |
19 |
11 |
19 | ||||
св. 0,4 до 3,2 ГГц включ. |
11 |
20 |
11 |
20 | ||||
св. 3,2 до 17 ГГц включ. |
11 |
19 |
10 |
17 | ||||
св. 17 до 37 ГГц включ. |
11 |
16 |
9 |
14 | ||||
св. 37 до 40 ГГц |
11 |
14 |
9 |
12 | ||||
опции 550 и 567 | ||||||||
режим низких фазовых шумов включен: | ||||||||
от 10 до 250 МГц (фильтр вкл.) |
5 |
9 |
5 |
9 | ||||
от 1 до 250 МГц (фильтр выкл.) |
5 |
14 |
5 |
14 | ||||
режим низких фазовых шумов выклю- | ||||||||
чен: | ||||||||
от 10 до 250 МГц (фильтр вкл.) |
5 |
13 |
5 |
13 | ||||
св. 0,25 до 2 ГГц (фильтр выкл.)2 |
5 |
14 |
5 |
14 | ||||
от 250 кГц до 10 МГц включ. |
5 |
12 |
5 |
12 | ||||
св. 10 до 60 МГц включ. |
5 |
14 |
5 |
14 | ||||
св. 60 до 400 МГц включ. |
5 |
18 |
5 |
18 | ||||
св. 0,4 до 3,2 ГГц включ. |
5 |
19 |
5 |
19 | ||||
св. 3,2 до 15 ГГц включ. |
5 |
18 |
4 |
17 | ||||
св. 15 до 30 ГГц включ. |
5 |
14 |
3 |
13 | ||||
св. 30 до 65 ГГц включ. |
5 |
11 |
3 |
9 | ||||
св. 65 до 67 ГГц |
5 |
10 |
3 |
8 | ||||
Пределы допускаемой основной по- |
Уровень выходного сигнала, дБм | |||||||
грешности установки уровня выходного |
от 26 |
менее |
менее 16 |
менее 10 |
менее 0 |
менее | ||
сигнала в диапазоне частот, дБ2): |
до 20 |
20 |
до 10 |
до 0 |
до - |
10 |
-10 | |
включ. |
до 16 |
включ. |
включ. |
включ. |
до -20 | |||
включ. | ||||||||
опции 513, 520, 532, 540, 550, 567 | ||||||||
от 250 кГц до 2 ГГц 3) 4) включ. |
±0,8 |
±0,8 |
5) |
±0,6 |
±0,6 |
±0,6 |
±1,2 | |
св. 2 до 20 ГГц включ. |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±1,2 | ||
св. 20 до 40 ГГц включ. |
- |
±1,0 |
±1,0 |
±0,9 |
±0,9 |
±1,3 | ||
св. 40 до 50 ГГц включ. |
- |
- |
- |
±1,3 |
±0,9 |
±1,2 | ||
св. 50 до 67 ГГц включ. |
- |
- |
- |
±1,5 |
±1,0 |
- | ||
опция 521 | ||||||||
от 0,5 до 20 ГГц |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,9 |
±1,1 6) |
Наименование характеристики |
Значение | |||||||
Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот с включенным ступенчатым аттенюатором (опция 1Е1), дБ2): |
Уровень выходного сигнала, дБм | |||||||
от 26 до 20 |
от 20 включ. до 16 включ. |
менее 16 до 10 включ. |
менее 10 до 0 включ. |
менее 0 до -10 включ. |
менее -10 до -70 включ. |
менее -70 до -90 включ. | ||
опции 513, 520, 532, 540, 550 | ||||||||
от 250 кГц до 2 ГГц 3) 4) включ. |
±1,0 |
±0,8 |
±0,6 |
±0,6 |
±0,6 |
±0,7 |
±0,8 | |
св. 2 до 20 ГГц включ. |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±0,9 |
±1,0 | |
св. 20 до 40 ГГц включ. |
- |
±1,0 |
±1,0 |
±0,9 |
±0,9 |
±1,0 |
±2,0 | |
св. 40 до 50 ГГц включ. |
- |
- |
- |
±1,3 |
±0,9 |
±1,5 |
±2,5 | |
св. 50 до 67 ГГц |
- |
- |
- |
±1,5 |
±1,0 |
- |
- | |
опция 521 | ||||||||
от 0,5 до 20 ГГц |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±1,1 |
±1,1 | |
Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн7), не более8): |
опции 513, 520, 532, 540, 550, 567 |
опция 521 | ||||||
от 1 до 10 МГц включ. |
-25 |
- | ||||||
св. 10 до 60 МГц включ. |
-28 |
-25 | ||||||
св. 10 до 60 МГц включ. (с опцией 1 ЕН, фильтры включены) |
-459) |
-359)10) | ||||||
от 0,06 до 2 ГГц включ. |
-30 |
-25 | ||||||
от 0,06 до 2 ГГц включ. (с опцией 1 ЕН, фильтры включены) |
-55 9) |
-359) 10) | ||||||
св. 2 до 20 ГГц |
-55 |
-35 | ||||||
от 10 до 250 МГц (с опциями UNX или UNY) |
-55 11) |
-35 | ||||||
Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более: |
-60 | |||||||
от 10 до 20 ГГц включ. | ||||||||
более 20 ГГ ц12) |
-50 |
Наименование характеристики |
Значение | ||
Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более 13): |
Смещение > 3 кГц (стандарт) |
Смещение > 300 Гц (опции UNX или UNY) |
Смещение > 3 кГц (опция UNY) |
от 0,25 до 250 МГц включ. |
-58 |
-58 |
-58 |
св. 0,25 до 1 ГГц включ. |
-80 |
-80 |
-80 |
св. 1 до 2 ГГц включ. |
-74 |
-74 |
-80 |
св. 2 до 3,2 ГГц включ. |
-68 |
-68 |
-76 |
св. 3,2 до 10 ГГц включ. |
-62 |
-62 |
-70 |
св. 10 до 20 ГГц включ. |
-56 |
-56 |
-64 |
св. 20 до 40 ГГц включ. |
-50 |
-50 |
-58 |
св. 40 ГГц |
-44 |
-44 |
-52 |
Уровень фазовых шумов в диа- | |||
пазоне частот, дБн/Гц14), | |||
не более: | |||
условия измерений 15)16): |
отстройка от несущей частоты 20 кГц | ||
от 0,25 до 250 МГц включ. |
-130 | ||
св. 250 до 500 МГц включ. |
-134 | ||
св. 0,5 до 1 ГГц включ. |
-130 | ||
св. 1 до 2 ГГц включ. |
-124 | ||
св. 2 до 3,2 ГГц включ. |
-120 | ||
св. 3,2 до 10 ГГц включ. |
-110 | ||
св. 10 до 20 ГГц включ. |
-104 | ||
св. 20 до 40 ГГц включ. |
-98 | ||
св. 40 до 67 ГГц |
-92 | ||
опция UNX | |||
условия измерений 15)16): |
отстройка от несущей частоты | ||
1 Гц 10 Гц |
100 Гц 1 кГц |
10 кГц 100 кГц | |
от 0,25 до 250 МГц включ. |
-58 -87 |
-104 -121 |
-128 -130 |
св. 250 до 500 МГц включ. |
-61 -88 |
-108 -125 |
-132 -136 |
св. 0,5 до 1 ГГц включ. |
-57 -84 |
-101 -121 |
-130 -130 |
св. 1 до 2 ГГц включ. |
-51 -79 |
-96 -115 |
-124 -124 |
св. 2 до 3,2 ГГц включ. |
-46 -74 |
-92 -111 |
-120 -120 |
св. 3,2 до 10 ГГц включ. |
-37 -65 |
-81 -101 |
-110 -110 |
св. 10 до 20 ГГц включ. |
-31 -59 |
-75 -95 |
-104 -104 |
св. 20 до 40 ГГц включ. |
-25 -53 |
-69 -89 |
-98 -98 |
св. 40 до 67 ГГц |
-20 -47 |
-64 -84 |
-92 -92 |
условия измерений 15)1/): | |||
10 МГц |
-90 -125 |
-130 -143 |
-155 -155 |
100 МГц |
-70 -97 |
-119 -130 |
-140 -140 |
Наименование характеристики |
Значение | ||||||||||||
опция UNY | |||||||||||||
условия измерений 15)16): |
отстройка от несущей частоты | ||||||||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | ||||||||
от 0,25 до 250 МГц включ. |
-64 |
-92 |
-115 |
-123 |
-138 |
-141 | |||||||
св. 250 до 500 МГц включ. |
-67 |
-93 |
-111 |
-125 |
-138 |
-142 | |||||||
св. 0,5 до 1 ГГц включ. |
-62 |
-91 |
-105 |
-121 |
-138 |
-138 | |||||||
св. 1 до 2 ГГц включ. |
-57 |
-86 |
-100 |
-115 |
-133 |
-133 | |||||||
св. 2 до 3,2 ГГц включ. |
-52 |
-81 |
-96 |
-111 |
-128 |
-128 | |||||||
св. 3,2 до 10 ГГц включ. |
-43 |
-72 |
-85 |
-101 |
-120 |
-120 | |||||||
св. 10 до 20 ГГц включ. |
-37 |
-66 |
-79 |
-95 |
-114 |
-114 | |||||||
св. 20 до 40 ГГц включ. |
-31 |
-60 |
-73 |
-89 |
-108 |
-108 | |||||||
св. 40 до 67 ГГц |
-26 |
-54 |
-68 |
-84 |
-102 |
-102 | |||||||
условия измерений 15)1/): | |||||||||||||
1 МГц |
-116 |
-140 |
-153 |
-160 |
-160 |
-160 | |||||||
10 МГц |
-96 |
-126 |
-140 |
-155 |
-155 |
-155 | |||||||
100 МГц |
-80 |
-105 |
-120 |
-138 |
-150 |
-150 | |||||||
100 МГц (опция 521) |
-80 |
-105 |
-120 |
-138 |
-150 |
-150 | |||||||
250 МГц |
-68 |
-100 |
-114 |
-133 |
-144 |
-144 | |||||||
250 МГц (опция 521) |
-68 |
-100 |
-114 |
-133 |
-144 |
-144 | |||||||
опция HY2 | |||||||||||||
условия измерений 15)16): |
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |||||
от 0,25 до 250 МГц включ. |
-64 |
-92 |
-115 |
-123 |
-138 |
-141 |
- |
- | |||||
1 МГц |
-116 |
-140 |
-153 |
-160 |
-160 |
-160 |
- |
- | |||||
10 МГц |
-96 |
-126 |
-140 |
-155 |
-155 |
-155 |
- |
- | |||||
100 МГц |
-80 |
-105 |
-120 |
-138 |
-150 |
-150 |
-152 |
-152 | |||||
250 МГц |
-68 |
-100 |
-115 |
-133 |
-144 |
-148 |
-150 |
-150 | |||||
св. 250 до 500 МГц вкл. |
-67 |
-93 |
-111 |
-125 |
-138 |
-145 |
-150 |
-151 | |||||
св. 0,5 до 1 ГГц вкл. |
-62 |
-91 |
-105 |
-121 |
-138 |
-141 |
-150 |
-151 | |||||
св. 1 до 2 ГГц вкл. |
-57 |
-86 |
-100 |
-115 |
-133 |
-134 |
-147 |
-155 | |||||
св. 2 до 3 ГГц вкл. |
-52 |
-81 |
-96 |
-111 |
-128 |
-130 |
-143 |
-153 | |||||
св. 3 до 3,2 ГГц вкл. |
-52 |
-81 |
-96 |
-111 |
-128 |
-128 |
-145 |
-147 | |||||
св. 3,2 до 10 ГГц вкл. |
-43 |
-72 |
-85 |
-101 |
-120 |
-120 |
-137 |
-150 | |||||
св. 10 до 20 ГГц вкл. |
-37 |
-66 |
-79 |
-95 |
-114 |
-114 |
-129 |
-145 |
Наименование характеристики |
Значение | |
Частотная модуляция (ЧМ) (опция UNT) | ||
Значения максимальной девиации в диапазоне частот, Гц: |
Стандарт |
Опции UNX, UNY режим низких фазовых шумов |
от 0,25 до 250 МГц включ. |
2М06 | |
св. 250 до 500 МГц включ. |
1М06 | |
св. 0,5 до 1 ГГц включ. |
2М06 | |
св. 1 до 2 ГГц включ. |
4М06 | |
св. 2 до 3,2 ГГц включ. |
8М06 | |
св. 3,2 до 10 ГГц включ. |
16М06 | |
св. 10 до 20 ГГц включ. |
32М06 | |
св. 20 до 40 ГГц включ. |
64406 | |
св. 40 до 67 ГГц |
128М06 | |
от 0,98 до 1,953 МГц включ. |
3,906403 | |
св. 1,953 до 3,906 МГц включ. |
7,8125М03 | |
св. 3,906 до 7,813 МГц включ. |
15,625М03 | |
св. 7,813 до 15,63 МГц включ. |
31,25М03 | |
св. 15,63 до 31,25 МГц включ. |
62,5403 | |
св. 31,25 до 62,5 МГц включ. |
125М03 | |
св. 62,2 до 125 МГц включ. |
250М03 | |
св. 125 до 250 МГц |
500М03 | |
Разрешающая способность, Гц, не менее |
0,001 Дч18), если 0,00ГДч > 1 Гц или 1 Гц, если 0,00ГДч < 1 Гц, | |
Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц, девиация не более N 800 кГц), Гц, где N равно: 0,125 - от 0,25 до 250 МГц включ.; 0,0625 - св. 250 до 500 МГц включ., 0,125 - св. 0,5 до 1 ГГц включ.; 0,25 - св. 1 до 2 ГГц включ.; 0,5 - св. 2 до 3,2 ГГц включ.;
4 - св. 20 до 40 ГГц включ.; 8 - св. 40 до 67 ГГц |
±(0,035^ДЧ + 20) | |
Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация не более N-800 кГц), %, не более |
1 |
Наименование характеристики |
Значение | |
Фазовая модуляция (ФМ) (опция UNT) | ||
Значения максимальной девиации фазы в диапазоне частот, градус, не менее: | ||
100 кГц |
1 МГц | |
Стандарт или опция UNX | ||
от 0,25 до 250 МГц включ. |
20 |
2 |
св. 250 до 500 МГц включ. |
10 |
1 |
св. 0,5 до 1 ГГц включ. |
20 |
2 |
св. 1 до 2 ГГц включ. |
40 |
4 |
св. 2 до 3,2 ГГц включ. |
80 |
8 |
св. 3,2 ГГц до 10 ГГц включ. |
160 |
16 |
св. 10 до 20 ГГц включ. |
320 |
32 |
св. 20 до 40 ГГц включ. |
640 |
64 |
св. 40 до 50 ГГц |
1280 |
128 |
опция UNY | ||
от 0,25 до 250 МГц включ. |
2 |
0,2 |
св. 250 до 500 МГц включ. |
1 |
0,1 |
св. 0,5 до 1 ГГц включ. |
2 |
0,2 |
св. 1 до 2 ГГц включ. |
4 |
0,4 |
св. 2 до 3,2 ГГц включ. |
8 |
0,8 |
св. 3,2 ГГц до 10 ГГц включ. |
16 |
1,6 |
св. 10 до 20 ГГц включ. |
32 |
3,2 |
св. 20 до 40 ГГц включ. |
64 |
6,4 |
св. 40 до 50 ГГц |
128 |
12,8 |
опция UNX режим низких фазовых шумов | ||
от 0,98 до 1,953 МГц включ. |
0,03906 |
0,003906 |
св. 1,953 до 3,906 МГц включ. |
0,078125 |
0,0078125 |
св. 3,906 до 7,813 МГц включ. |
0,15625 |
0,015625 |
св. 7,813 до 15,63 МГц включ. |
0,3125 |
0,03125 |
св. 15,63 до 31,25 МГц включ. |
0,625 |
0,0625 |
св. 31,25 до 62,5 МГц включ. |
1,25 |
0,125 |
св. 62,2 до 125 МГц включ. |
2,50 |
0,250 |
св. 125 до 250 МГц |
5,00 |
0,5 |
опция UNY режим низких фазовых шумов | ||
от 0,98 до 1,953 МГц включ. |
0,003906 |
0,0003906 |
св. 1,953 до 3,906 МГц включ. |
0,0078125 |
0,00078125 |
св. 3,906 до 7,813 МГц включ. |
0,015625 |
0,0015625 |
св. 7,813 до 15,63 МГц включ. |
0,03125 |
0,003125 |
св. 15,63 до 31,25 МГц включ. |
0,0625 |
0,00625 |
св. 31,25 до 62,5 МГц включ. |
0,125 |
0,0125 |
св. 62,2 до 125 МГц включ. |
0,250 |
0,0250 |
св. 125 до 250 МГц включ. |
0,5 |
0,05 |
Пределы допускаемой абсолютной погрешности установки девиации (модулирующая 1 кГц, полоса пропускания для опции UNY - 1 МГц или 100 кГц для других случаев), градус |
± (0,05^Дф19) + 0,01), |
Наименование характеристики |
Значение | |||
Разрешающая способность, градус, не менее |
0,001-Дф | |||
Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация не более N-80 рад, полоса пропускания 100 кГц - для опции UNX, стандарта или девиация не более N-8 рад, полоса пропускания 1 МГц - для опции UNY), %, не более |
1 | |||
Импульсная модуляция (ИМ)20) (опции UNU или UNW) | ||||
Динамический диапазон импульсного модулирующего сигнала (для опции UNW), дБ |
80 | |||
Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот (для опции UNW), нс, не более: |
опции 513, 520, 532, 540, 550, 567 |
опция 521 | ||
от 50 до 400 МГц включ. |
15 |
30 | ||
св. 0,4 до 1 ГГц включ. |
10 |
30 | ||
св. 1 до 3,2 ГГц включ. |
10 |
15 | ||
св. 3,2 до 50 ГГц |
10 |
10 | ||
Минимальная ширина импульсного модулирующего сигнала в диапазоне частот, нс: |
опция UNU |
опция UNW | ||
опции 513, 520, 532, 540, 550, 567 |
опция 521 |
опции 513, 520, 532, 540, 550, 567 |
опция 521 | |
автоматическая регулировка (АРУ) включена |
1 |
1 | ||
АРУ выключена: |
150 | |||
от 50 до 400 МГц включ. |
30 |
60 | ||
св. 0,4 до 1 ГГц включ. |
20 |
60 | ||
св. 1 до 3,2 ГГц включ. |
20 |
30 | ||
св. 3,2 до 50 ГГц |
20 |
20 | ||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала при ИМ (АРУ включена), дБ |
±0,5 | |||
|
-
8) характеристики нормированы для уровня выходного сигнала 10 дБм или максимального значения уровня выходного сигнала для данной опции (в зависимости от того, какое значение меньше), характеристики приведены при условии, что ФНЧ для частот ниже 2 ГГц (опция
1 ЕН) включены, и режим ультранизких характеристик фазовых шумов (опция UNX) выключен, если не указано иное, характеристики для гармоник выше максимальной рабочей частоты (св. 50 ГГц для опции 567) не нормируются;
-
9) менее 250 МГц в режиме аналогового свипирования (опция 007) фильтры опции 1 ЕН выключены;
-
10) опция 521 включает ФНЧ для частот менее 2 ГГц;
-
11) -45 при частоте менее 60 МГц;
-
12) характеристики для частот свыше нормированного диапазона частот (св. 50 ГГц для опции 567) не нормируются;
-
13) характеристики для частот свыше нормированного диапазона частот (св. 50 ГГц для опции 567) не нормируются, в режиме аналогового свипирования (опция 007) характеристики не нормируются для смещения более 1 МГц;
-
14) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц;
-
15) Для опция UNY характеристики нормируются отстройки на 1 кГц при температуре от 1260) до 30 °С;
-
16) определяется при уровне выходного сигнала 10 дБм, если данное значение выходной мощности не доступно для установки на заданной частоте, то устанавливается максимальный уровень выходного сигнала на данной частоте;
-
17) определяется при выключенных фильтрах и уровне выходного сигнала 16 дБм, если данное значение выходной мощности не доступно для установки на заданной частоте, то устанавливается максимальный уровень выходного сигнала на данной частоте. Без опции 1EU для частот менее 10 МГц не нормируется. С опциями 1EU или 521 смещение от 10 кГц и выше метрологически не нормируются;
-
18) Дч - установленное значение девиации частоты, Гц;
-
19) Дф - установленное значение девиации фазы, градус;
-
20) характеристики не нормируются при частоте более 50 ГГц или менее 50 МГц, режим ИМ отключается, если включен режим низких фазовых шумов при установленных опциях UNX или UNY.
Таблица 4 - Метрологические характеристики генераторов E8267D
Наименование характеристики |
Значение | |||
Диапазон частот |
опция 513 |
опция 520 |
опция 532 |
опция 544 |
от 250 кГц до 13 ГГц |
от 250 кГц до 20 ГГц |
от 250 кГц до 31,8 ГГц |
от 250 кГц до 44 ГГц | |
Пределы допускаемой относительной погрешности установки частоты |
±7,540’8 | |||
Дискретность установки частоты, Гц |
0,001 | |||
Минимальный уровень выходного сигнала, дБм1) |
-130 |
Наименование характеристики |
Значение | |||||
Максимальный уровень выходного сигнала, дБм1): |
непрерывная генерация |
стандартная I/Q |
широкополосная I/Q | |||
опция 513,520 | ||||||
от 10 до 250 МГц включ. (фильтр вкл.) |
15 |
15 |
11 | |||
св. 0,25 до 2 ГГц включ. (фильтр вкл.) |
16 |
16 |
14 | |||
св. 0,25 до 10 МГц включ. |
14 |
14 |
- | |||
св. 10 до 60 МГц включ. |
16 |
16 |
14 | |||
св. 60 до 400 МГц включ. |
20 |
20 |
18 | |||
св. 0,4 до 3,2 ГГц включ. |
21 |
20 |
18 | |||
св. 3,2 до 10 ГГц включ. |
18 |
18 |
12 | |||
св. 10 до 20 ГГц включ. |
18 |
18 |
12 | |||
опции 532 и 544 | ||||||
от 10 до 250 МГц включ. (фильтр вкл.) |
14 |
14 |
9 | |||
св. 0,25 до 2 ГГц включ. (фильтр вкл.) |
15 |
15 |
9 | |||
св. 0,25 до 10 МГц включ. |
13 |
13 |
- | |||
св. 10 до 60 МГц включ. |
15 |
15 |
13 | |||
св. 60 до 400 МГц включ. |
19 |
18 |
17 | |||
св. 0,4 до 3,2 ГГц включ. |
20 |
17 |
17 | |||
св. 3,2 до 10 ГГц включ. |
14 |
14 |
9 | |||
св. 10 до 20 ГГц включ. |
14 |
14 |
8 | |||
св. 20 до 32 ГГц включ. |
14 |
14 |
- | |||
св. 32 до 40 ГГц включ. |
12 |
12 |
- | |||
св. 40 до 44 ГГц |
10 |
10 |
- | |||
Пределы допускаемой погрешности установки уровня выходного сигнала в диапазоне частот, дБ2) 3) 4): |
Уровень выходного сигнала, дБм | |||||
более 10 |
включ. 10 до -10 |
менее -10 до -70 включ. |
менее-70 до -90 | |||
опции 513, 520, 532, 544 | ||||||
от 250 кГц до 2 ГГц включ. |
±0,6 |
±0,6 |
±0,7 |
±0,8 | ||
св. 2 до 20 ГГц включ. |
±0,8 |
±0,8 |
±0,9 |
±1,0 | ||
св. 20 до 32 ГГц включ. |
±1,0 |
±0,9 |
±1,0 |
±1,7 | ||
св. 32 до 44 ГГц |
±1,0 |
±0,9 |
±1,5 |
±2,0 | ||
при I/Q или QPSK модуляции (АРУ вкл.) |
±0,2 |
Наименование характеристики |
Значение | ||
Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн5), не более6): |
-25 | ||
от 1 до 10 МГц включ. | |||
св. 10 до 60 МГц включ. |
-28 | ||
св. 10 до 60 МГц включ. (с опцией 1ЕН, фильтры включены) |
-45 | ||
св. 0,06 до 2 ГГц включ. |
-30 | ||
св. 0,06 до 2 ГГц включ. (с опцией 1ЕН, фильтры включены) |
-55 | ||
св. 2 до 20 ГГц |
-55 | ||
Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более: |
-60 | ||
от 10 до 20 ГГц включ. | |||
св. 20 до 44 ГГц |
-45 | ||
Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более 7): |
Смещение > 3 кГц (стандарт) |
Смещение > 300 Гц (опции UNX или UNY) |
Смещение > 3 кГц (опция UNY) |
от 0,250 до 250 МГц включ. |
-58 |
-58 |
-58 |
св. 0,25 до 1 ГГц включ. |
-80 |
-80 |
-80 |
св. 1 до 2 ГГц включ. |
-74 |
-74 |
-80 |
св. 2 до 3,2 ГГц включ. |
-68 |
-68 |
-76 |
св. 3,2 до 10 ГГц включ. |
-62 |
-62 |
-70 |
св. 10 до 20 ГГц включ. |
-56 |
-56 |
-64 |
св. 20 до 28,5 ГГц включ. |
-52 |
-52 |
-58 |
св. 28,5 до 44 ГГц включ. |
-48 |
-48 |
-52 |
Уровень фазовых шумов в диапазоне частот, дБн/Гц8), не более: | |||
условия измерений 9)10): |
отстройка от несущей частоты 20 кГц | ||
от 0,25 до 250 МГц включ. |
-130 | ||
св. 250 до 500 МГц включ. |
-134 | ||
св. 0,5 до 1 ГГц включ. |
-130 | ||
св. 1 до 2 ГГц включ. |
-124 | ||
св. 2 до 3,2 ГГц включ. |
-120 | ||
св. 3,2 до 10 ГГц включ. |
-110 | ||
св. 10 до 20 ГГц включ. |
-104 | ||
св. 20 до 28,5 ГГц включ. |
-100 | ||
св. 28,5 до 44 ГГц |
-96 |
Наименование характеристики |
Значение | |||||
опция UNX | ||||||
отстройка от несущей | ||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
от 0,25 до 250 МГц включ. |
-58 |
-87 |
-104 |
-121 |
-128 |
-130 |
св. 250 до 500 МГц включ. |
-61 |
-88 |
-108 |
-125 |
-132 |
-136 |
св. 0,5 до 1 ГГц включ. |
-57 |
-84 |
-101 |
-121 |
-130 |
-130 |
св. 1 ГГц до 2 ГГц включ. |
-51 |
-79 |
-96 |
-115 |
-124 |
-124 |
св. 2 ГГц до 3,2 ГГц включ. |
-46 |
-74 |
-92 |
-111 |
-120 |
-120 |
св. 3,2 ГГц до 10 ГГц включ. |
-37 |
-65 |
-81 |
-101 |
-110 |
-110 |
св. 10 до 20 ГГц включ. |
-31 |
-59 |
-75 |
-95 |
-104 |
-104 |
св. 20 до 28,5 ГГц включ. |
-25 |
-56 |
-72 |
-92 |
-100 |
-100 |
св. 28,5 до 44 ГГц |
-20 |
-51 |
-68 |
-88 |
-96 |
-96 |
опция UNY | ||||||
отстройка от несущей | ||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
от 0,25 до 250 МГц включ. |
-64 |
-92 |
-115 |
-123 |
-138 |
-141 |
св. 250 до 500 МГц включ. |
-67 |
-93 |
-111 |
-125 |
-138 |
-142 |
св. 0,5 до 1 ГГц включ. |
-62 |
-91 |
-105 |
-121 |
-138 |
-138 |
св. 1 до 2 ГГц включ. |
-57 |
-86 |
-100 |
-115 |
-133 |
-133 |
св. 2 до 3,2 ГГц включ. |
-52 |
-81 |
-96 |
-111 |
-128 |
-128 |
св. 3,2 до 10 ГГц включ. |
-43 |
-72 |
-85 |
-101 |
-120 |
-120 |
св. 10 до 20 ГГц включ. |
-37 |
-66 |
-79 |
-95 |
-114 |
-114 |
св. 20 до 40 ГГц включ. |
-31 |
-60 |
-73 |
-89 |
-108 |
-108 |
св. 40 до 44 ГГц |
-26 |
-54 |
-68 |
-84 |
-102 |
-102 |
Частотная модуляция (ЧМ) (опция UNT) | ||||||
Значения максимальной девиации в диапазоне частот, МГц: | ||||||
от 0,25 до 250 МГц включ. |
2 | |||||
св. 250 до 500 МГц включ. |
1 | |||||
св. 0,5 до 1 ГГц включ. |
2 | |||||
св. 1 до 2 ГГц включ. |
4 | |||||
св. 2 до 3,2 ГГц включ. |
8 | |||||
св. 3,2 до 10 ГГц включ. |
16 | |||||
св. 10 до 20 ГГц включ. |
32 | |||||
св. 20 до 28,5 ГГц включ. |
48 | |||||
св. 28,5 до 44 ГГц |
80 | |||||
Разрешающая способность, Гц, не менее |
0,001 Дч11}, если 0,00ГДч > 1 Гц или 1 Гц, если 0,00ГДч < 1 Гц, |
Наименование характеристики |
Значение | |
Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая частота 1 кГц, девиация не более N-800 кГц), Гц, где N равно: 0,125 - от 0,25 до 250 МГц включ.; 0,0625 - св. 250 до 500 МГц включ., 0,125 - св. 0,5 до 1 ГГц включ.; 0,25 - св. 1 до 2 ГГц включ.; 0,5 - св. 2 до 3,2 ГГц включ.;
5 - св. 28,5 до 44 ГГц |
±(0,035^ДЧ + 20) | |
Коэффициент нелинейных искажений (модулирующая частота 1 кГц, девиация не более N-800 кГц), %, не более |
1 | |
Фазовая модуляция (ФМ) (опция UNT) | ||
Значения максимальной девиации фазы в диапазоне частот, градус, не менее: | ||
при ПЧ 100 кГц |
при ПЧ 1 МГц | |
Стандарт или опция UNX | ||
от 0,25 до 250 МГц включ. |
20 |
2 |
св. 250 до 500 МГц включ. |
10 |
1 |
св. 0,5 до 1 ГГц включ. |
20 |
2 |
св. 1 до 2 ГГц включ. |
40 |
4 |
св. 2 до 3,2 ГГц включ. |
80 |
8 |
св. 3,2 до 10 ГГц включ. |
160 |
16 |
св. 10 до 20 ГГц включ. |
320 |
32 |
св. 20 до 28,5 ГГц включ. |
480 |
48 |
св. 28,5 до 44 ГГц |
800 |
80 |
опция UNY | ||
от 0,25 до 250 МГц включ. |
2 |
0,2 |
св. 250 до 500 МГц включ. |
1 |
0,1 |
св. 0,5 до 1 ГГц включ. |
2 |
0,2 |
св. 1 до 2 ГГц включ. |
4 |
0,4 |
св. 2 до 3,2 ГГц включ. |
8 |
0,8 |
св. 3,2 ГГц до 10 ГГц включ. |
16 |
1,6 |
св. 10 до 20 ГГц включ. |
32 |
3,2 |
св. 20 до 28,5 ГГц включ. |
48 |
6,4 |
св. 28,5 до 44 ГГц |
80 |
8,0 |
Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц, ПЧ для опции UNY - 1 МГц или 100 кГц для других случаев), градус |
±(0,05^Дф12 + 0,01) | |
Разрешающая способность, градус, не менее |
0,001-Дф |
Наименование характеристики |
Значение | |
Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация частоты не более N-80 рад, ПЧ 100 кГц - для опции UNX, стандарта или девиация не более N•8 рад, ПЧ1 МГц - для опции UNY), %, не более |
1 | |
Импульсная модуляция ( |
ИМ)13) (опции UNU или UNW) | |
Динамический диапазон импульсного модулирующего сигнала (только для опции UNW), дБ |
80 | |
Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот (только для опции UNW), нс, не более: от 50 до 400 МГц включ. | ||
15 | ||
св. 400 МГц |
10 | |
Минимальная ширина импульсного модулирующего сигнала в диапазоне частот, нс: автоматическая регулировка (АРУ) включена |
опция UNU |
опция UNW |
1 | ||
АРУ выключена: | ||
от 50 до 400 МГц включ. |
150 |
30 |
св. 400 МГц |
20 | |
Пределы допускаемой погрешности установки уровня выходного сигнала при ИМ (АРУ включена), дБ |
±0,5 | |
Пределы допускаемой относительной погрешности векторной ошибки14 (форматы BPSK, QPSK, 16-256 QAM) (при символьной скорости 4 Мсимв/с и коэффициенте фильтра = 0,3), СКЗ в % | ||
до 20 ГГц вкл. |
1,2 | |
св. 20 до 32 ГГц вкл. |
1,3 | |
св. 32 до 44 ГГц вкл. |
1,4 | |
1 ЕН) включены, и режим ультранизких характеристик фазовых шумов (опция UNX) выключен, если не указано иное, характеристики для гармоник выше максимальной рабочей частоты (св. 50 ГГц для опции 567) не нормируются; |
-
7) характеристики для частот свыше нормированного диапазона частот (св. 50 ГГц для опции 567) не нормируются, в режиме аналогового свипирования (опция 007) характеристики не нормируются для смещения более 1 МГц;
-
8) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц;
-
9) Для опция UNY характеристики нормируются отстройки на 1 кГц при температуре от 1205) до 35 °С;
-
10) определяется при уровне выходного сигнала 10 дБм, если данное значение выходной мощности не доступно для установки на заданной частоте, то устанавливается максимальный уровень выходного сигнала на данной частоте;
-
11) Дч - установленное значение девиации частоты, Гц;
-
12) Дф - установленное значение девиации фазы, рад;
-
13) -режим ИМ отключается, если включен режим низких фазовых шумов при установленных опциях UNX или UNY;
-
14) при мощности выходного сигнала для опций 513, 520 менее 5 дБм и для опций 532, 544 -менее 3 дБм.
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Условия эксплуатации: температура окружающей среды, °С |
от 15 до 35 |
относительная влажность воздуха, % |
от 30 до 80 |
атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более длина |
515 |
высота |
426 |
ширина |
178 |
Масса, кг, не более: E8257D |
22 |
E8267D |
25 |
Напряжение питающей сети переменного тока частотой от 50 до 60 Гц, В |
от 220 до 240 |
Потребляемая мощность, В^А, не более: E8257D |
450 |
E8267D |
650 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов E8257D, E8267D
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу 651-18-062 МП «Инструкция. Генераторы сигналов E8257D, E8267D. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.12.2018 г.Основные средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде;
- частотомер электронно-счетный 53152А, регистрационный № 61967 - 15 в Федеральном информационном фонде;
- ваттметр N1914 А с преобразователями: 8487А, N8487A, 8487D, E9304A, регистрационный № 44731-10 в Федеральном информационном фонде;
- блок измерительный ваттметра N1914, регистрационный № 57386 -14 в Федеральном информационном фонде;
-
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8485A, \8487А. N8488A, регистрационный № 58375 -14 в Федеральном информационном фонде;
-
- преобразователи измерительные E9300A H25, Е9304А Н19, регистрационный № 57387 -14 в Федеральном информационном фонде;
-
- анализатор сигналов E4448A, регистрационный № 56128-14 в Федеральном информационном фонде;
-
- анализатор сигналов N9030A регистрационный № 69527-17 в Федеральном информационном фонде;
-
- анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A и смесителем серии 11970A, регистрационный № 37181-08 в Федеральном информационном фонде;
-
- генератор сигналов произвольной формы 33250А регистрационный № 52150-12
в Федеральном информационном фонде;
-
- осциллограф стробоскопический широкополосный 86100С с модулем 86117A, регистрационный № 58479-14 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на боковую поверхность генератора и (или) на свидетельство о поверке в виде наклейки или оттиска.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон (факс): +1800-888 848; +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Компания «Keysight Technologies Singapore (International) Pte. Ltd.», Сингапур
Адрес: № 1 Yishun Ave 7, Singapore 768923
Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт: http://www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3 Телефон (факс): +7 (495) 797-39-00, +7 (495) 797-39-01
Web-сайт: www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менде-леево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, частотной и фазовой модуляциями.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведен в таблице 1.
Таблица 1 - Состав опций
Опция |
Функциональное назначение |
Наличие в генераторе | |
E8257D |
E8267D | ||
513 |
диапазон частот от 250 кГц до 13 ГГц |
+ |
+ |
520 |
диапазон частот от 250 кГц до 20 ГГц |
+ |
+ |
532 |
диапазон частот от 250 кГц до 31,8 ГГц |
+ |
+ |
540 |
диапазон частот от 250 кГц до 40 ГГц |
+ |
- |
544 |
диапазон частот от 250 кГц до 44 ГГц |
- |
+ |
550 |
диапазон частот от 250 кГц до 50 ГГц |
+ |
- |
567 |
диапазон частот от 250 кГц до 67 ГГц |
+ |
- |
521 |
сверхвысокая выходная мощность в диапазоне частот от 10 МГц до 20 ГГц |
+ |
- |
007 |
аналоговое (непрерывное) свипирование |
+ |
+ |
008 |
съёмный накопитель на базе флеш-памяти объёмом 8 Гбайт |
+ |
- |
009 |
съёмный накопитель на базе флеш-памяти объёмом 8 Гбайт |
- |
+ |
602 |
внутренний генератор модулирующих сигналов произвольной формы, 64 Мвыборки, позволяет формировать сигналы стандартов GLONASS/Galileo/LTE/DVB-T/ DVB-T2/DVB-S/DVB-S2 при наличии соответствующего программного обеспечения |
- |
+ |
016 |
дифференциальные внешние входы I/Q (полоса 2 ГГц) |
- |
+ |
Продолжение таблицы 1
Опция |
Функциональное назначение |
Наличие в генераторе | |
E8257D |
E8267D | ||
UNX |
ультранизкие характеристики фазового шума |
+ |
+ |
UNY |
улучшенные ультранизкие характеристики фазового шума |
+ |
+ |
HY2 |
сверхнизкий фазовый шум (требует наличия опций 1E1+1EH+1EU) |
+ |
- |
UNT |
АМ, ЧМ, ФМ и НЧ выход |
+ |
+ |
UNU |
импульсная модуляция |
+ |
+ |
UNW |
модуляция короткими импульсами |
+ |
+ |
HNS |
модуляция короткими импульсами до 31,8 ГГц |
+ |
- |
1E1 |
ступенчатый аттенюатор |
+ |
+ |
1ED |
соединитель ВЧ выхода типа N (розетка) (только для опций 520 и 521) |
+ |
+ |
1ЕН |
улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц (фильтры нижних частот включены в состав опции 521) |
+ |
+ |
1EM |
перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output |
+ |
+ |
1EU |
повышенное значение уровня выходной мощности относительно стандартного исполнения (стандартно с опцией 521) |
+ |
+ |
1SM |
сканирующая модуляция (только опция 513, 520) |
+ |
- |
C09 |
перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output |
+ |
- |
H1S |
вход и выход внешнего опорного сигнала частотой 1 ГГц |
+ |
+ |
HCC |
вход/выход гетеродина для обеспечения фазовой когерентности сигналов нескольких генераторов на частотах свыше 250 МГц до 10 ГГц |
+ |
+ |
H1G |
вход и выход внешнего опорного сигнала частотой 1 ГГц для стабилизации фазы в диапазоне от 250 кГц до 250 МГц (только E8267D) |
- |
+ |
Н18 |
широкополосная модуляция на частотах ниже 3,2 ГГц |
- |
+ |
003 |
обеспечение совместимости цифровых выходов с N5102A |
+ |
+ |
004 |
обеспечение совместимости цифровых входов с N5102A |
+ |
+ |
SP1 |
формирование сигналов с различным типом и уровнем джиттера при наличии соответствующего программного обеспечения |
- |
+ |
SP2 |
динамическое установление последовательности |
- |
+ |
403 |
калиброванный шум (AWGN) с полосой ВЧ 80 МГц |
+ |
+ |
409 |
формирование сигнала формата GPS при наличии соответствующего приложения |
- |
+ |
422 |
формирование различных сценариев при тестировании систем GPS при наличии соответствующего приложения |
- |
+ |
Н18 |
широкополосная модуляция на частотах ниже 3,2 ГГц |
+ | |
N7600B |
приложение для формирования сигналов W-CDMA/HSPA+ |
+ | |
N7601B |
приложение для формирования сигналов cdma2000/1xEV-DO |
+ | |
N7602B |
приложение для формирования сигналов GSM/EDGE/Evo |
+ | |
N7615B |
приложение для формирования сигналов WiMAX |
+ |
Продолжение таблицы 1
Опция |
Функциональное назначение |
Наличие в генераторе | |
E8257D |
E8267D | ||
N7617B |
приложение для формирования сигналов WLAN 802.11a/b/g/j/p/n/ac/ah/ax |
- |
+ |
N7621B |
приложение для формирования многотоновых сигналов |
- |
+ |
N7623B |
приложение для формирования сигналов цифрового телевидения DVB-T/T2/H, DVB-C/J.83, DVB-S/S2, ISDB-T |
- |
+ |
N7606B |
приложение для формирования сигналов Bluetooth |
- |
+ |
N7624B |
приложение для формирования сигналов LTE / LTE-Advanced / LTE-Advanced Pro FDD |
- |
+ |
N7625B |
приложение для формирования сигналов LTE / LTE-Advanced TDD |
- |
+ |
N7620B |
приложение для формирования радиоимпульсных сигналов |
- |
+ |
N7609B |
приложение для формирования сигналов глобальных навигационных спутниковых систем и систем дифференциальной коррекции GPS, ГЛОНАСС, Galileo, Beidou, SBAS, QZSS |
- |
+ |
N7607B |
приложение формирования сигналов РЛС для тестирования функции динамической частотной селекции (DFS) |
- |
+ |
N7610B |
приложение для формирования сигналов Wi-SUN и ZigBee |
- |
+ |
N7614B |
приложение для тестирования усилителей мощности |
- |
+ |
N7608B |
приложение для формирования сигналов со специальными видами модуляции |
- |
+ |
Место нанесения знака утверждения типа
б) светлый корпус
Рисунок 1 - Общий вид лицевой панели генераторов сигналов E8257D
Место нанесения знака утверждения типа
Calibration*
07/2U/2017 IS:
Adjustments,
(Off)'
Jflmpl: 16.00 dBfJl
IQ Hodulator |
PSG
I/O Input IF Frequency
KEYSIGHT PSG Vector Signal Generator e8K7d ssokHz-MGHi
1 FREQUENCY
I 20.000 000 000 000 fflz
IfinPLITUDE
16.00 о»
а) тёмный корпус
Место нанесения знака утверждения типа
I/O Calibration»
0U/15Z2011 17:00
INTERNAL PULSE GENERATOR
Z3
К E YSIG HT E8267 о *»>»-»<
IfREOUENCV IfFPLIUjOE
20.000 000 000 000 и- 16.00 ®«
ML F*l
б) светлый корпус
Рисунок 2 - Общий вид лицевой панели генераторов сигналов E8267D
Место пломбирования
Рисунок 3 - Общий вид задней панели генераторов E8257D, E8267D
Таблица 6 - Комплектность генераторов
Наименование |
Обозначение |
Количество |
Генератор сигналов E8257D, E8267D |
1 шт. | |
Комплект принадлежностей |
1 шт. | |
Программное обеспечение |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
651-018-062 МП |
1 экз. |
* по заказу |
Таблица 3 - Метрологические характеристики генераторов E8257D
Наименование характеристики |
Значение | ||||||
Диапазон частот |
Опция |
опция |
опция |
опция |
опция |
опция |
опция |
513 |
520 |
521 |
532 |
540 |
550 |
567 | |
от 250 кГц |
от 250 кГц |
от 10 МГц |
от 250 кГц |
от 250 кГц |
от 250 кГц |
от 250 кГц | |
до 13 ГГц |
до 20 ГГц |
до 20 ГГц |
до 31,8 ГГц |
до 40 ГГц |
до 50 ГГц |
до 67 ГГц | |
Пределы допускае- | |||||||
мой относительной | |||||||
погрешности уста- |
±7,540’8 | ||||||
новки частоты |
Общий вид генераторов приведен на рисунках 1, 2, 3.
Место нанесения наклейки «
