Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.

Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.

Осциллографы выпускаются в виде четырех модификаций: DSO-X 3102A, DSO-X 3104A, MSO-X 3102A, MSO-X 3104A отличающихся количеством входных каналов, полосой пропускания, функциональностью и комплектом поставки.

Осциллографы модификаций MSO-X дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора. Приборы оснащены системой быстрой справки.

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный ЖК-дисплей.

Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.

На передней панели расположен ЖК-дисплей, выход встроенного генератора сигналов произвольной/специальной формы (опция), входы цифровых каналов логического анализатора (модификации MSO-X), разъем интерфейса USB 2.0, выход компенсатора пробника, входы аналоговых каналов, клавиатура.

На задней панели расположены выход синхросигнала, вход внешней синхронизации, выход видеосигнала, разъемы интерфейсов USB и LAN, разъем сети питания, вентилятор обдува, гнездо для замка Кенсингтон.

Осциллографы оснащены складывающейся ручкой для переноски.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительные наклейки, закрывающие головки винтов, соединяющих части корпуса.

Общий вид осциллографов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

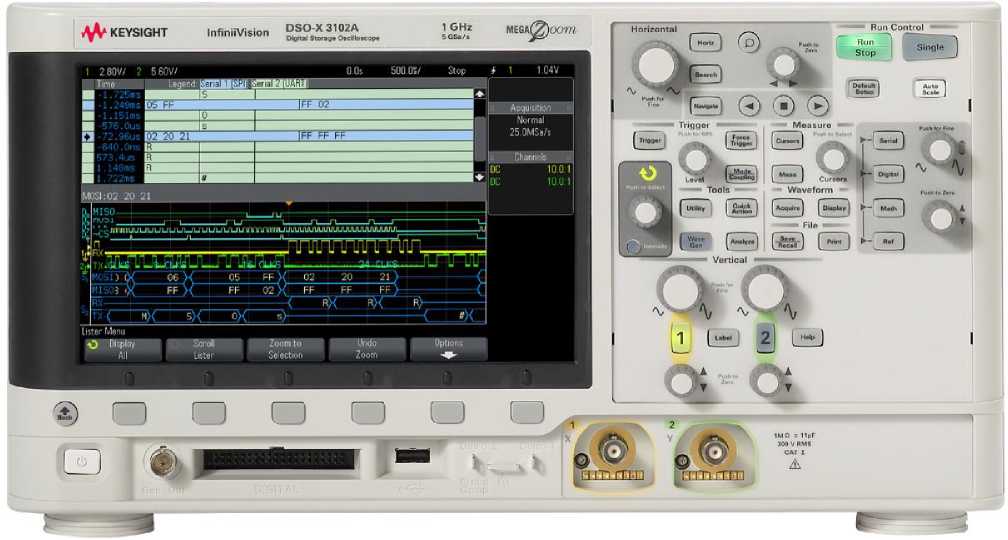

Рисунок 1 - Общий вид осциллографов цифровых DSO-X 3102A

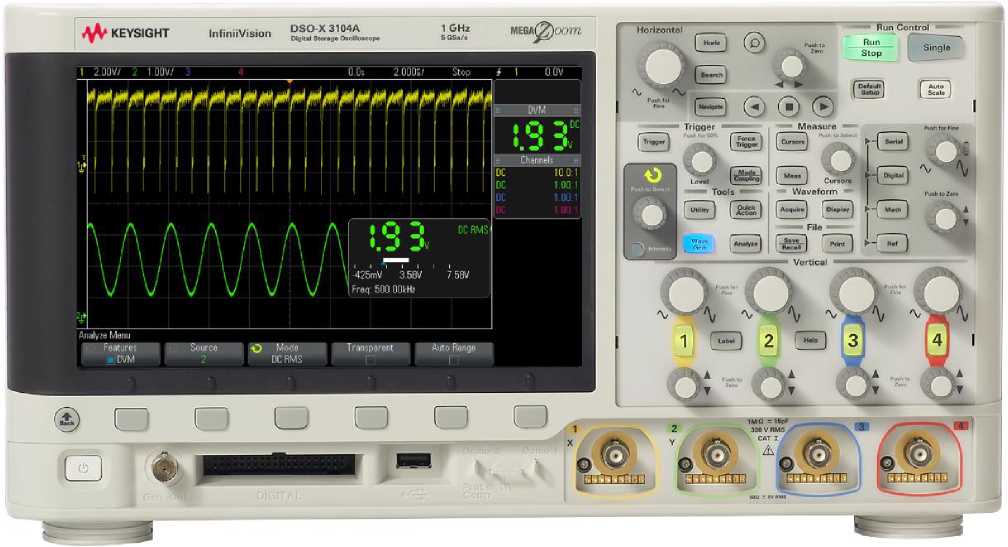

Рисунок 2 - Общий вид осциллографов цифровых DSO-X 3104A

Run Control

Horizontal

KEYSIGHT

Single

Trigger

Waveform

Vertical

MEGA(X)OCW?

MSO-X 3102A

InfinilVlSIOn Mixed Sign*! O.eillo»»pe

Т.:^?4иГ1Ъ1кНЙГ^"-^ .JiJcuTl,,,.,. ...M-CLKS...—■

• ' )         06~)<       05    FF~X  Q2  7 20     21~>

L ¹ 3~tC   FF><     FF   02 X  FF FF    FF }

—X   ^RX rx r>

t* <  hX~^—sX  6X^-D—

^SB4wl

10.0.1

1 2.80V/ 2 5.6DV7

lister Menu О Display

All

Scroll

Lister

Zoom to Selection

= ЖЯГ^1 ' орйш

Zoom            -•-

IFF 02

IFF FF FF

: 02 20 21

■ 1.249ms -1.151ms -576.Ous -72.96US -640.0ns 573,4us

1.14Bas

1.722ms

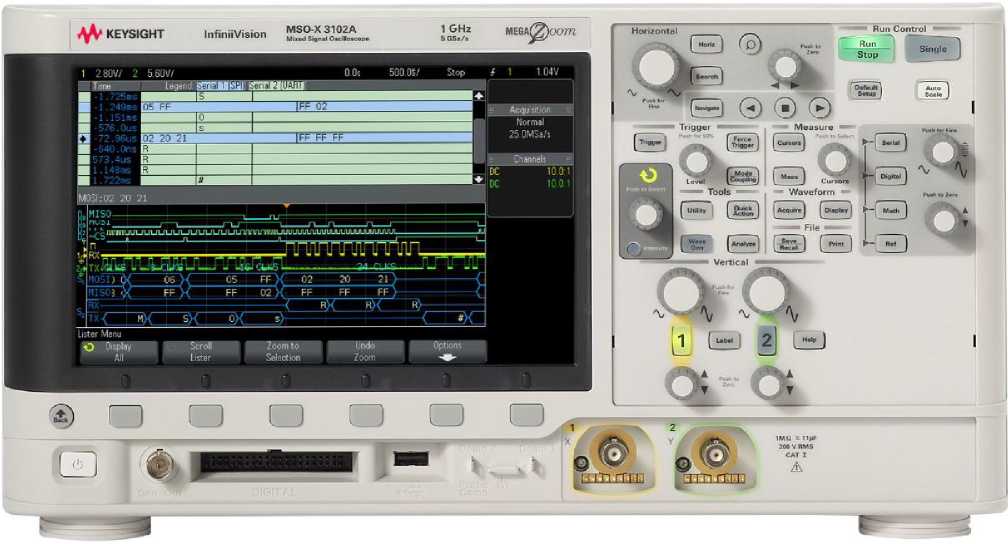

Рисунок 3 - Общий вид осциллографов цифровых MSO-X 3102A

Run Control

Vertical

InfiniiVision

О

о

о

о

DVM

Analyze Menu

О Mode

Transparent

1 GHz

6GSa/a

KEYSIGHT

• M -• I. »• .•

• О Э⁰¹ I »■ Э Э

MSO-X 3104A Mixed Signal 0кП1он:йр»

■ Features

-425тУ' 3.58V ' 7.58V

, Freq; 500 OOkHi

LLU ' ' J

Trigger -_____

( Гог»

Г Channels ;

100:

1 00:

ЦОС            1,00:

Рисунок 4 - Общий вид осциллографов цифровых MSO-X 3104A

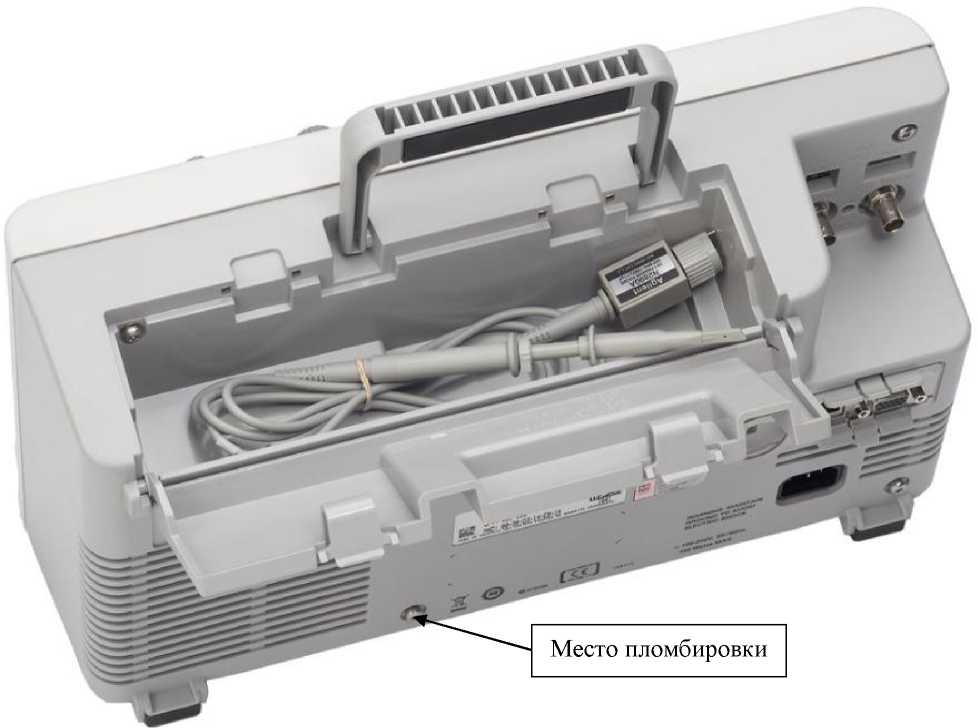

Рисунок 5 - Схема пломбировки от несанкционированного доступа

Таблица 4 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики
