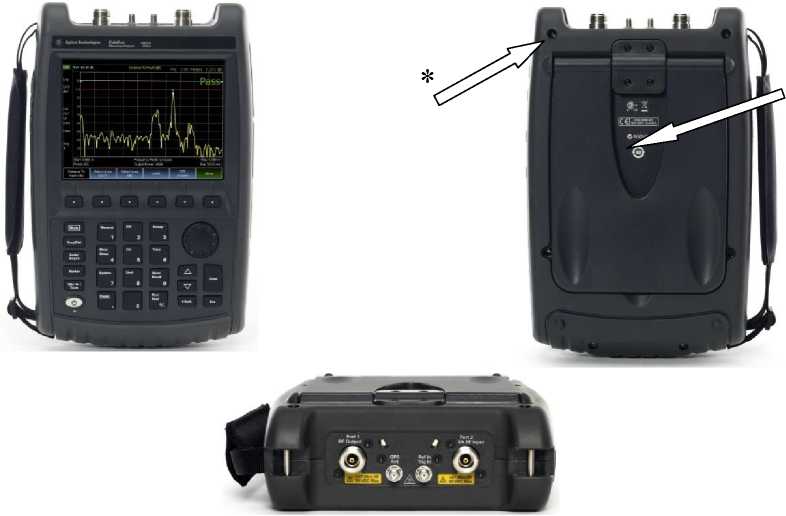

Таблица

- Опции анализаторов

Опция

Функциональное назначение

010

Анализ сигналов во временной область

030

Дистанционное управление

104

Диапазон частот до 4 ГГц

106

Диапазон частот до 6 ГГц

110

Измерение коэффициента передачи (только для N9912A)

122

Векторный анализатор цепей (только для N9923A)

208

Измерение мощности от частоты (с использованием USB измерителей мощности)

230

Анализатор спектра до 4 ГГц (только для N9912A)

231

Анализатор спектра до 6 ГГц (только для N9912A)

235

Встраиваемый предусилитель

236

Приложение для анализа спектра сигналов и помех

302

Приложение для управления внешними датчиками мощности по интерфейсу USB

303

Анализатор цепей (только для N9912A)

305

Анализатор кабелей и антенн (только для N9923A)

308

Приложение для векторного анализа напряжения (векторный вольтметр)

311

Канальный измеритель мощности (только для N9912A)

330

Измерения характеристик импульсов (с использованием USB измерителей мощности)

Наименование характеристики

Значение

Работа в режиме анализатора кабелей и антенн

Диапазон рабочих частот, ГГц

от 0,002 до 4 (опция 104)

от 0,002 до 6 (опция 106)

Пределы допускаемой относительной погрешности частоты опорного генератора, Гц

±240^-6

Дискретность установки частоты в диапазоне частот, кГц:

от 2 МГц до 1,6 ГГц включ. св. 1,6 до 3,2 ГГц включ. св. 3,2 до 6 ГГц

2,5

5

10

Диапазон измерения модуля коэффициента отражения, дБ

от -100 до 0

Дискретность измерений модуля коэффициента отражения, дБ, не более

0,01

Диапазон измерения КСВН

от 1 до 500

Дискретность измерений КСВН, не более

0,01

Диапазон измерений модуля коэффициента передачи, дБ

от -100 до 0

Дискретность измерений модуля коэффициента передачи, дБ, не более

0,01

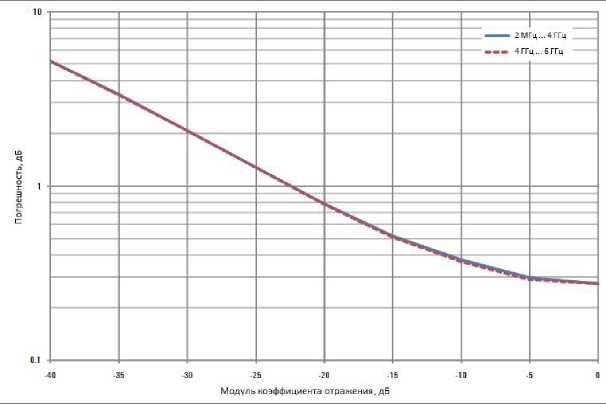

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения, дБ

10------------------------------Т------------------------------г--------------Т---------------Г-----

1X1

<                      X.

и

Q.                                    X

с

0.1----------------------1--------------------------------------------------------------------i----------------------1----------------------1---------------------------------------------1

-40       - 35       - 30       - 25       - 20       -15       -10       - 5         0

Модуль коэффициента отражения, дБ

Наименование характеристики

Значение

Работа в режиме анализатора цепей (опция 303)

Диапазон рабочих частот, ГГц

от 0,002 до 4 вкл. (опция 104) от 0,002 до 6 вкл. (опция 106)

Диапазон измерения фазы, ⁰

от -180 до 180 вкл.

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения, дБ

t=                                                                              ■                                     ■                  ■

IX)                                     X.

с           \

Д’                                         X.

и

з ¹

<и

О.

О

Е

0.1------------------------------------------------------------------------------------------------------------^!--------------------------->-------------------------->---------------------------^;---------------------------

-40        -35        -30        -25        *20        -15        -10        -5          0

Модуль коэффициента отражения (S11), дБ

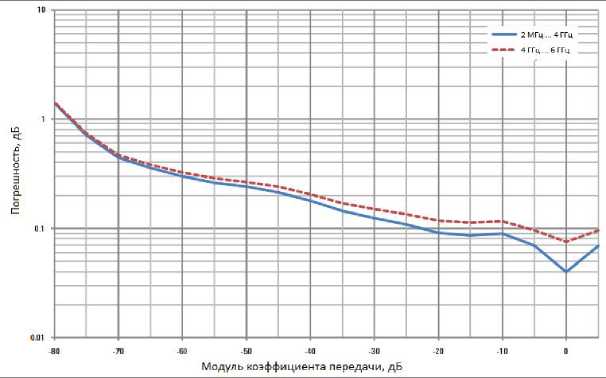

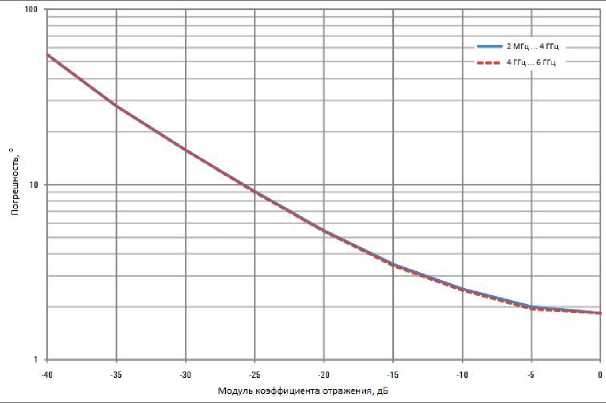

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, °

100 г—                ---т;                 ---1--- ---1 ---

£                     'х

О                            X.

I                                    х.

<11

о.                                              X.

с

1.0----------------------¹--------------------------------------------¹----------------------¹--------------------------------------------¹--------------------------------------------

-40        -35       -30        -25        -20        -15        -10        -5          0

Модуль коэффициента отражения (S11), дБ

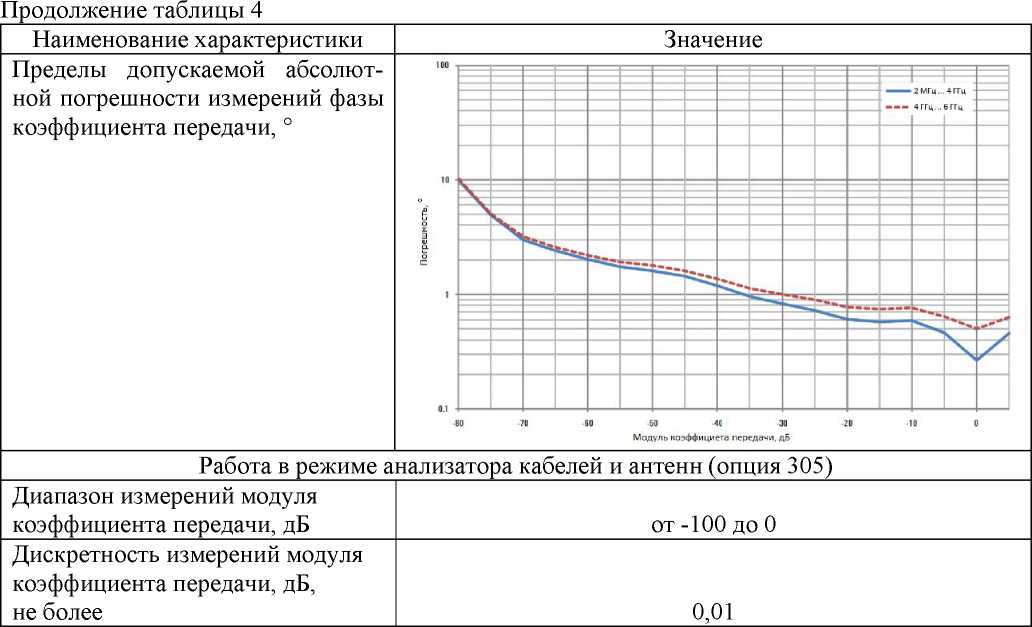

Наименование характеристики

Значение

Работа в режиме анализатора спектра (опции 230, 231)

Диапазон рабочих частот, ГГц

от Г10^-4 до 4 (опция 230) от Г10^-4 до 6 (опция 231)

Пределы допускаемой относительной погрешности частоты опорного генератора, Гц

±240^-6

Пределы допускаемой абсолютной погрешности измерений частоты с использованием маркера, Гц

±(F^ 5 _ОП + Hrbw'Srbw + 0,5 -Fp),

где:

F_H- измеренное значение частоты;

n_RBW- ширина полосы пропускания разрешающего фильтра (RBw);

3_RBW- относительная погрешность установки полосы узкополосного фильтра, 3_RBW= 5% в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16% в шаговом режиме,

Fp- разрешение по частоте, равная S/(P-1), где: S - полоса обзора по частоте (SPAN), P - количество точек (Point)

Номинальное значение ширины полосы пропускания разрешающего фильтра (RBW) по уровню -3 дБ:

при полосе обзора равной 0 Гц при полосе обзора не равной 0 Гц

от 300 Гц до 1 МГц (с шагом 1; 3; 10); 2МГц от 10 Гц до 300 кГц (с шагом 1; 1,5; 2; 3; 5; 7,5; 10);

1 и 2 МГц

Пределы допускаемой относительной погрешности ширины полосы пропускания разрешающего фильтра (RBW) по уровню -3 дБ при ширине полосы, %:

от 1 кГц до 1 МГц

2 МГц

±5

±10

Номинальное значение ширины полосы пропускания видео фильтра (VBW)

от 1 Гц до 2 МГц (с шагом 1; 1,5; 2; 3; 5; 7)

Диапазон измерений уровней сигналов, дБ/мВт

от среднего уровня собственных шумов до 20

Значение среднего уровня собственных шумов¹⁾ с выключенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ/мВт, не более:

от 10 МГц до 2,4 ГГц включ. св. 2,4 до 5,0 ГГц включ.

св. 5,0 до 6,0 ГГц включ.

-130

-125

-119

Наименование характеристики

Значение

Значение среднего уровня собственных шумов с включённым предусилителем (опция 235) в нормальных условиях эксплуатации, дБ/мВт, не более:

от 10 МГц до 2,4 ГГц включ. св. 2,4 до 5,0 ГГц включ.

св. 5,0 до 6,0 ГГц включ.

-143

-140

-132

Пределы допускаемой абсолютной погрешности измерений уровня мощности сигнала²⁾, дБ, не более:

от 2 МГц до 10 МГц включ. св. 10 МГц до 3,0 ГГц включ. св. 3,0 до 5,0 ГГц включ.

св. 5,0 до 6,0 ГГц включ.

±1,8

±1,5

±1,9

±2,1

Спектральная плотность мощности фазового шума на частоте 1 ГГц в нормальных условиях эксплуатации при отстройке, дБн/Гц, не более 10 кГц

-85

Диапазон рабочих частот, ГГц

от Г10’⁴ до 4 (опция 230) от Г10’⁴ до 6 (опция 231)

Диапазон установки уровня мощности выходного сигнала в диапазоне частот, дБ/мВт: от 2 МГц до 4 ГГц включ. св. 4 ГГц до 6 ГГц

от -23 до +8

от -24 до +7

Диапазон установки значения ослабления встроенного аттенюатора, дБ

от 0 до 31

^Х) Полоса пропускания разрешающего фильтра 10 Гц, полоса пропускания видеофильтра

10 Гц, согласованная нагрузка прикручена на вход СВЧ, тип детектора - Average.

²⁾ Условия выполнения - нормальные условия эксплуатации, значение ослабления внутреннего аттенюатора 10 дБ, предусилитель выключен, значение полосы пропускания разрешающего фильтра (RBW) не более 2 МГц, значение уровня входного сигнала в диапазоне от 0 до -50 дБ/мВт, частота сигнала соответствует центральной частоте настройке анализатора

Наименование характеристики

Значение

Работа в режиме векторного анализатора цепей

Диапазон рабочих частот, ГГц

от 0,002 до 4 (опция 104) от 0,002 до 6 (опция 106)

Пределы допускаемой относительной погрешности частоты опорного генератора, Гц

±240^-6

Диапазон установки уровня зондирующего сигнала, дБ/мВт

от -40 до +5

Шаг установки уровня мощности зондирующего сигнала, дБ, не более

1

Системный динамический диапазон измерения модуля коэффициента передачи, дБ, не менее

90

Диапазон измерения модуля коэффициента отражения, дБ

от -100 до 0 вкл.

Дискретность измерения модуля коэффициента отражения, дБ, не более

0,01

Диапазон измерения фазы коэффициента отражения, °

от -180 до 180 вкл.

Дискретность измерения фазы коэффициента отражения, °, не более

0,01

Диапазон измерения КСВН

от 1,01 до 1000

Дискретность измерения КСВН, не более

0,01

Диапазон измерения модуля коэффициента передачи, дБ

от -1000 до 1000

Дискретность измерения модуля коэффициента передачи, дБ, не более

0,01

Диапазон измерений фазы коэффициента передачи, °

от -180 до 180

Дискретность измерения фазы коэффициента передачи, °, не более

0,01

Дискретность измерения фазы коэффициента передачи, °, не более

0,01

Наименование зарактеристики

Значение

Рабочие условия эксплуатации

Температура окружающего воздуха,

°С:

при питании от блока питании при питании от внутренней аккумуляторной батареи

от -10 до +55

от -10 до +50

Относительная влажность воздуха, %, не более

95

Высота над уровнем моря, м, не более

9144

У словия хранения (без аккумулятора)

Температура окружающего воздуха, °С

от -51 до +71

Относительная влажность воздуха, %, не более

95

Высота над уровнем моря, м, не более

15240

Напряжение питания

Напряжение питания от сети переменного тока частотой от 50 Гц до 60 Гц (через адаптер), В

от 100 до 250

Наименование зарактеристики

Значение

Номинальное напряжение питания от аккумуляторной батарей, В

10,8

Потребляемая мощность, Вт, не более

12

Масса с аккумуляторной батареей, кг, не более

2,8

Габаритные размеры (длина ^х ширина ^х высота), мм, не более

292 ^х 188 ^х 72
