Наименование модели

Описание модели

Полоса пропускания, ГГц

Количество каналов

Входные соединители

Максимальная частота дискретизации, Гвыб/с

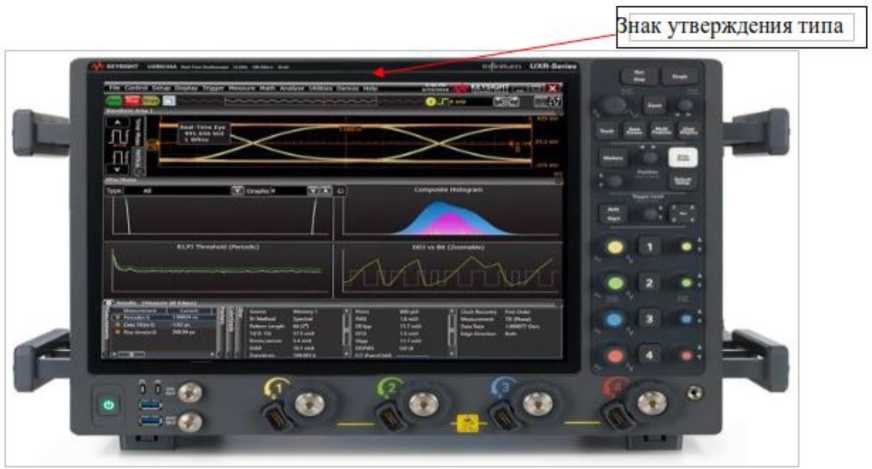

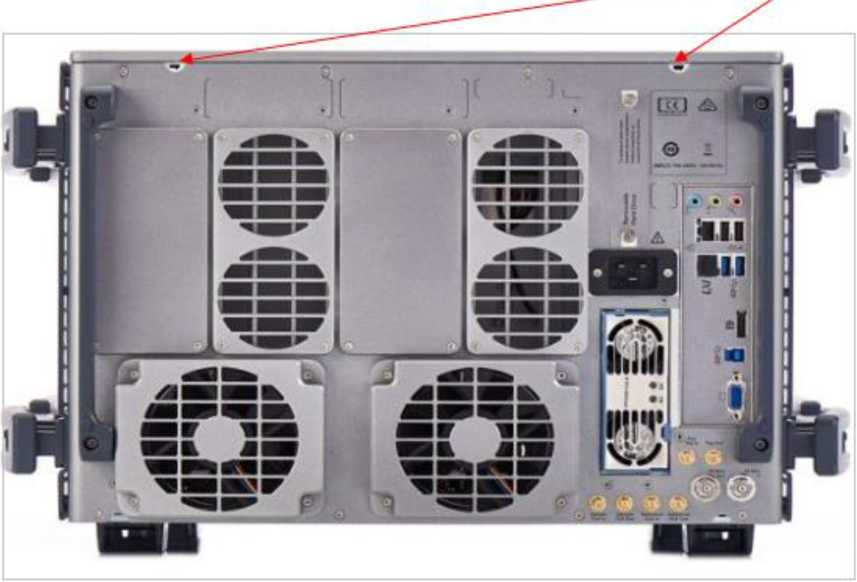

UXR0104A

10

4

3,5 мм

128

UXR0134A

13

UXR0164A

16

UXR0204A

20

UXR0254A

25

UXR0334A

32

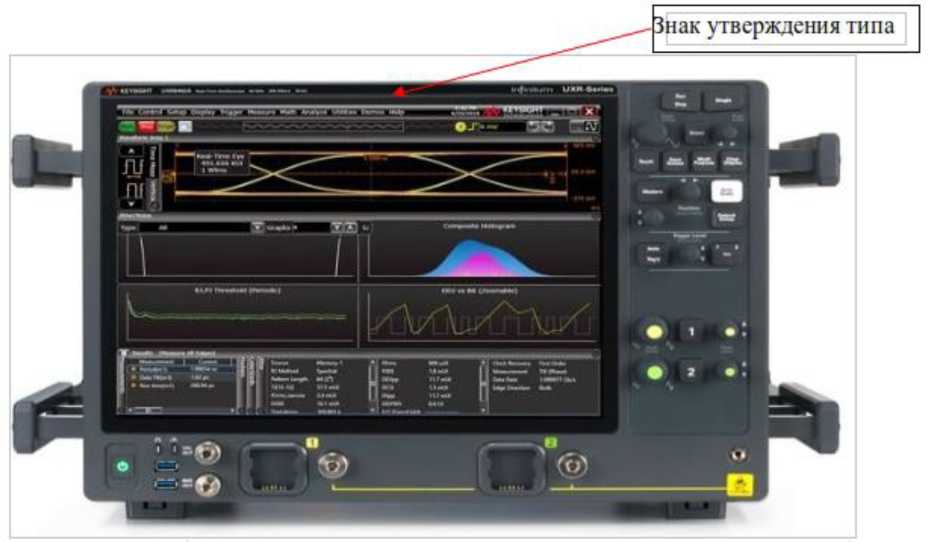

UXR0402A

40

2

1,85 мм

256

UXR0502A

50

UXR0592A

59

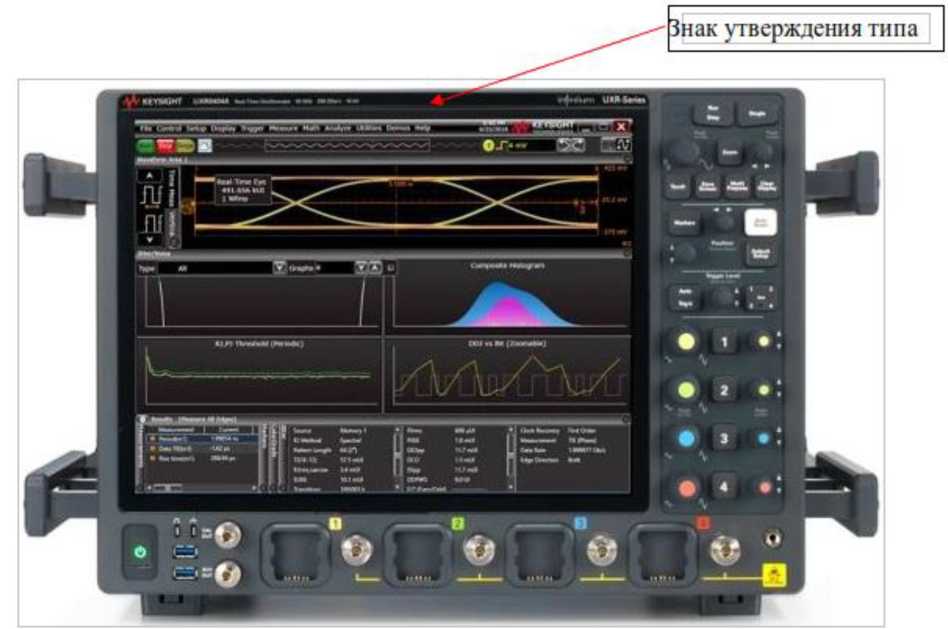

UXR0404A

40

4

UXR0504A

50

UXR0594A

59

Опция

Описание опций

UXR0000-801

Съемный твердотельный накопитель 960 Гб

UXR0000-01G

Объем памяти осциллографа 1 Гвыб/канал

UXR0000-02G

Объем памяти осциллографа 2 Гвыб/канал

UXR0000-605

Опция для оконного анализа спектра от 0 до 110 ГГ ц с полосой обзора до 5 ГГц

UXR0000-610

Опция для оконного анализа спектра от 0 до 110 ГГ ц с полосой обзора до 10 ГГц

UXR0000-MWA

Пакетная опция для анализа спектра и цифрового переноса частоты вниз

N2131A-01T

Дополнительный съемный твердотельный накопитель 960 ГБ

N2130A-01G

Модернизация памяти осциллографа до 1 Гвыб/канал

N2130A-02G

Модернизация памяти осциллографа до 2 Гвыб/канал

N2125A

Калибровочный модуль для моделей с соединителями 1 мм

Опция

Описание опций

N2126A

Калибровочный модуль для моделей с соединителями 1,85 мм

N2127A

Калибровочный модуль для моделей с соединителями 3,5 мм

N2161A

Набор аксессуаров для учета влияния пробников для моделей до 33 ГГц с соединителями 3,5 мм

N2163A-005

Модернизация осциллографа для оконного анализа спектра от 0 до 110 ГГц с полосой обзора до 5 ГГц

N2163A-010

Модернизация осциллографа для оконного анализа спектра от 0 до 110 ГГц с полосой обзора с 5 до 10 ГГц

N2163A-601

Модернизация полосы ПЛИС цифрового переноса частоты вниз с 40 МГц до 160 МГц

N2163A-602

Модернизация полосы ПЛИС цифрового переноса частоты вниз с 160 МГц до 2 ГГц

N2164A

Набор для объединения двух осциллографов UXR в многоканальную систему измерений

N2165A

Набор для добавления третьего и последующих (до 10) осциллографов UXR в многоканальную систему измерений

N2129BU-003

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 13 ГГ ц до 16 ГГ ц

N2129BU-004

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 16 ГГ ц до 20 ГГ ц

N2129BU-005

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 20 ГГц до 25 ГГц

N2129BU-006

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 25 ГГц до 32 ГГц

N2129BU-007

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 32 ГГц до 40 ГГц

N2129BU-008

Модернизация полосы пропускания осциллографа для 2-канальных моделей с 40 ГГц до 50 ГГц

N2129BU-009

Модернизация полосы пропускания осциллографа для 2-канальных моделей с 50 ГГц до 59 ГГц

N2129BU-014

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 40 ГГц до 50 ГГц

N2129BU-015

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 50 ГГц до 59 ГГц

N2129BU-020

Модернизация полосы пропускания осциллографа для 4-канальных моделей с 10 ГГ ц до 13 ГГ ц

N2129BU-030

Увеличение количества каналов с 2 до 4 для осциллографов с полосой пропускания 40 ГГ ц

N2129BU-031

Увеличение количества каналов с 2 до 4 для осциллографов с полосой пропускания 50 ГГц

N2129BU-032

Увеличение количества каналов с 2 до 4 для осциллографов с полосой пропускания 59 ГГц

N2803A

Усилитель пробника InfiniiMax III до 30 ГГц

N2802A

Усилитель пробника InfiniiMax III до 25 ГГц

N2803A

Усилитель пробника InfiniiMax III до 30 ГГц

N2802A

Усилитель пробника InfiniiMax III до 25 ГГц

N2801A

Усилитель пробника InfiniiMax III до 20 ГГц

Опция

Описание опций

N2800A

Усилитель пробника InfiniiMax III до 16 ГГц

N7003A

Усилитель пробника InfiniiMax III+ до 20 ГГц

N7002A

Усилитель пробника InfiniiMax III+ до 16 ГГц

N7001A

Усилитель пробника InfiniiMax III+ до 13 ГГц

1169B

Усилитель пробника InfiniiMax II до 12 ГГц

N7000A

Усилитель пробника InfiniiMax III+ до 8 ГГц

N5445A

Браузерная головка до 30 ГГц

N5444A

Головка до 28 ГГц (3,5мм/2,92мм/SMA)

N5439A

Головка с нулевым усилием сочленения (ZIF) до 28 ГГц

N2836A

Впаиваемая головка до 26 ГГц

MX0100A

Микроголовка до 12 ГГц

N5449A

Адаптер 1 МОм

N7005A

Оптоэлектрический преобразователь

N7004A

Оптоэлектрический преобразователь

N7010A

Адаптер смещения до 30 ГГц

N7024A

Пробник для шин питания до 6 ГГ ц

N2852A

Переход с интерфейса AutoProbe III на AutoProbe II

Наименование

Обозначение

Количество

Осциллограф цифровой (UXR0104A, UXR0134A,

UXR0164A, UXR0204A, UXR0254A, UXR0334A,

UXR0402A, UXR0404A, UXR0502A, UXR0504A,

UXR0592A, UXR0594A)

1 шт. (по заказу)

Руководство по эксплуатации

-

1 экз.

Методика поверки

UXR-20-01 МП

1 экз.

Кабель питания

-

1 шт.

Mini USB клавиатура

-

1 шт.

Mini USB мышь

-

1 шт.

Набор аксессуаров (переходы и динамометрические ключи, в зависимости от модели)

1 шт.

Наименование

Значение

характеристики

UXR0104A

UXR0134A

UXR0164A

UXR0204A

UXR0254A

UXR0334A

Верхняя гранич-ная частота полосы пропус-кания (Fb), ГГц, не менее

10,0

13,0

16,0

20,0

25,0

32,0

Время нарастания переходной характеристики (Тпх), пс, не более¹⁾

44,0

33,8

27,5

22,0

17,6

13,8

Среднеквадратическое значение собственных шумов (NFc) в зависимости от коэффициента отклонения (Ко), мВ: Ко = 4 мВ/дел

0,129

0,15

0,165

0,188

0,212

0,266

Ко = 10 мВ/дел

0,185

0,21

0,231

0,262

0,303

0,388

Ко =100 мВ/дел

1,44

1,58

1,75

1,92

2,24

2,91

Ко =200 мВ/дел

2,97

3,50

3,77

4,31

4,97

6,48

Ко = 1 В/дел

14,1

15,5

17,2

19,2

22,3

28,8

Наименование характеристики

Значение

Диапазон установки коэффициентов отклонения (Ко), мВ/дел

от 1 до 1 10³

Разрешение по вертикали (R) без усреднения, мВ: для Ко > 10 мВ/дел для Ко < 10 мВ/дел

10’³^8[делрКо[мВ/дел]

840’²

Разрешение по вертикали (R) с усреднением 256 и более раз, мВ для Ко >10 мВ/дел для Ко <10 мВ/дел

640’⁵ ^8[дел] ^Ко[мВ/дел]

4,840’³

Пределы допускаемой относительной погрешности коэффициента отклонения (5Ко), %

для Ко >10 мВ/дел;

для Ко <10 мВ/дел.

±1,5

±1,5Д0[мВ/дел]/Ко[мВ/дел]

Диапазон установки постоянного смещения (исм), мВ:

для Ко от 1 до 54 мВ/дел для Ко от 55 до 93 мВ/дел для Ко от 94 до 172 мВ/дел для Ко от 173 до 306 мВ/дел для Ко от 307 мВ/дел до 1 В/дел

±0,4Д0³

±0,7Д0³

±1,25Д0³

±2,25Д0³

±4Д10³

Пределы допускаемой абсолютной погрешности установки постоянного смещения (Дисм), мВ: Ко >10 мВ/дел

Ко <10 мВ/дел

±(0,0Ьисм+0,0Р8[делрКо[мВ/дел]

±(0,01-исм+0,8)

Расчетное значение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ:

• - двумя курсорами

• - одним курсором

±(8[дел] ^Ко[мВ/дел] •6Ко/100[%]+R)

±(8[ дел] ^Ко[ мВ/дел] •6Ко/100[%]+Дисм+ 0,5^R)

Наименование характеристики

Значение

UXR0402A /

UXR0404A

UXR0502A /

UXR0504A

UXR0592A /

UXR0594A

Верхняя граничная частота полосы пропускания (Fb), ГГ ц, не менее

40,0

50,0

59,0

Время нарастания переходной характеристики (Тпх), пс, не более¹⁾

11,0

8,8

7,5

Среднеквадратическое значение собственных шумов (NFc), мВ: для Ко = 20 мВ/дел

0,72

0,82

0,95

для Ко = 50 мВ/дел

1,6

1,8

2,1

для Ко =100 мВ/дел

3,4

3,7

4,3

для Ко =200 мВ/дел

6,7

7,5

8,4

для Ко = 500 мВ/дел

16

18

20

Диапазон установки коэффициентов отклонения (Ко), мВ/дел

от 1 до 540²

Разрешение по вертикали (R) без усреднения, мВ:

для Ко >10 мВ/дел

10^-3 ^8[дел] ^Ко[мВ/дел]

для Ко <10 мВ/дел

840^-2

Разрешение по вертикали (R) с усреднением 256 и более раз, мВ

для Ко >10 мВ/дел

640^-5^8[делрКо[мВ/дел]

для Ко <10 мВ/дел

4,840^-3

Пределы допускаемой относительной погрешности коэффициента отклонения (5Ко), %:

для Ко > 10 мВ/дел;

±2

для Ко<10 мВ/дел.

±240[мВ/дел]/Ко[мВ/дел]

Диапазон установки напряжения смещения (исм), мВ:

для Ко от 1 до 59 мВ/дел

±0,4040³

для Ко от 60 до 127 мВ/дел

±0,86^10³

для Ко от 128 до 279 мВ/дел

±1,85^10³

для Ко от 280 до 500 мВ/дел

±4,040³

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки напряжения смещения (Дисм), мВ: для Ко >10 мВ/дел для Ко <10 мВ/дел

±(0,02^исм+0,0Р8[дел]<Ко[мВ/дел]

±(0,02^/Лсм+0,8)

Расчетное значение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ:

• - двумя курсорами

• - одним курсором

±(8[дел] ^Ко[мВ/дел] •6Ко/100[%]+R)

±(8[дел] ^Ко[мВ/дел] •6Ко/100[%]+Дисм+ 0,5^R)

Наименование характеристики

Значение

Диапазон установки коэффициентов развёртки, с/дел

от 2Д0’¹² до 20 (модели осциллографов с полосой пропускания от 10 до 32 ГГц);

от 1Д0’¹² до 20 (модели осциллографов с полосой пропускания от 40 до 59 ГГц)

Диапазон установки временной задержки, с

от минус 240² до 240²

Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора:

• - в первый год после производства

• - после первого года эксплуатации и калибровки временной шкалы осциллографа²*

±1,25-10’⁷

±0,55Д0’⁷

Среднеквадратическое значение собственного джиттера осциллографа (Jo), фс, не более

25

Расчетное значение пределов допускаемой абсолютной погрешности измерений джиттера в режиме измерений интервалов времени, фс, не более

где Тн - скорость нарастания импульсного напряжения между уровнями 0,1 и 0,9 от амплитуды импульса

Синхронизация

Виды запуска

Автоматический, ждущий, однократный, внешний

Источники запуска

все каналы, вход внешнего запуска (AUX Trig In)

Наименование характеристики

Значение

Диапазон частот синхронизации при внешнем запуске, МГц

от 0 до 4Ч0²

Диапазон уровней сигнала синхронизации:

• - в режиме внутренней синхронизации

• - в режиме внешней синхронизации

±4 деления от центра экрана

от минус 5 до 5 В при максимальной амплитуде не более 5 В

Наименование характеристики

Значение

Габаритные размеры (с передними разъемами и задними ножками), мм, не более:

- длина

560

- ширина

530

- высота

333

Масса, кг, не более:

- для моделей UXR0104A, UXR0134A, UXR0164A, UXR0204A,

UXR0254A, UXR0334A

37,6

- для моделей UXR0402A, UXR0502A, UXR0592A

36,2

- для моделей UXR0404A, UXR0504A, UXR0594A

42,1

Напряжение питания от сети переменного тока при частоте 50 Гц, В:

- для моделей UXR0104A, UXR0134A, UXR0164A UXR0204A, UXR0254A, UXR0334A

от 100 до 240

- для моделей UXR0402A, UXR0502A, UXR0592A

от 110 до 240

- для моделей UXR0404A, UXR0504A, UXR0594A

от 200 до 240

Потребляемая мощность, В^А, не более:

- для моделей UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A

1350

- для моделей UXR0402A, UXR0502A, UXR0592A

1370

- для моделей UXR0404A, UXR0504A, UXR0594A

2615

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +18 до +28

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7
