Номер по Госреестру СИ: 67983-17
67983-17 Осциллографы цифровые запоминающие
(DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A)
Назначение средства измерений:
Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A (далее - осциллографы) предназначены для измерений амплитудных и временных характеристик электрических сигналов, исследования формы сигнала по осциллографическим каналам.

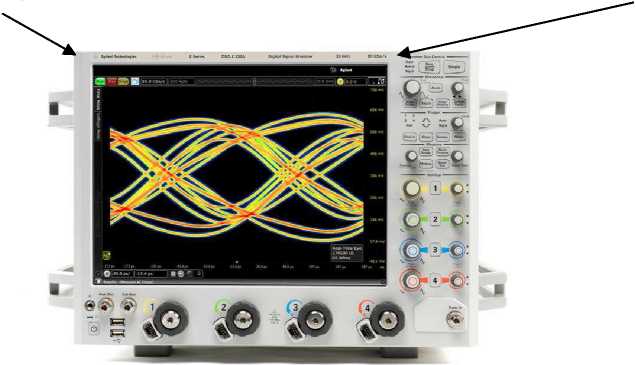

Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1

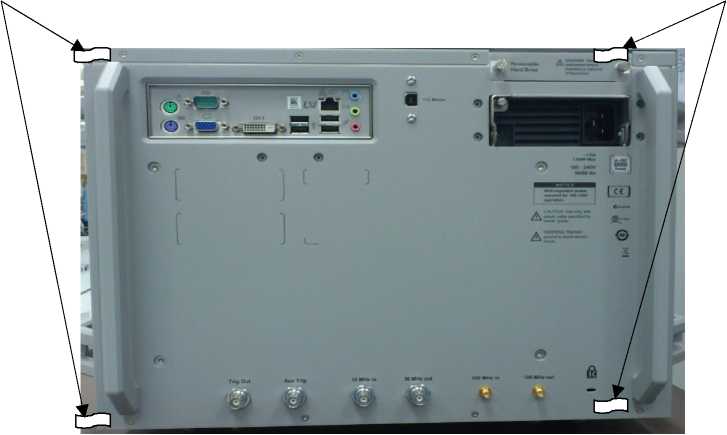

Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.07.2027
Номер записи - 159585
ID в реестре СИ - 381985
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Keysight Technologies Malaysia Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1491 от 2017.07.06 Об утверждении типов средств измерений
№1277 от 2022.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
Наличие аналогов СИ: Осциллографы цифровые запоминающие (DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "Keysight Technologies Malaysia Sdn. Bhd."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
67499-17 10.05.2027 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9912A, FieldFox N9923A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67677-17 02.06.2022 |
Усилители СВЧ, U7227A, U7227C, U7227F Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67955-17 07.07.2027 |
Измерители оптической мощности, N7744A, N7745A, N7747A, N7748A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67956-17 07.07.2027 |
Источники оптического излучения перестраиваемые, N7711A, N7714A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67983-17 06.07.2027 |
Осциллографы цифровые запоминающие, DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
68608-17 12.09.2022 |
Измерители малых токов, В2981А, В2983А, В2985А, В2987А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
69454-17 23.11.2022 |
Источники питания постоянного тока, E36300A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69455-17 23.11.2022 |
Источники питания модульные, N6700C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69456-17 23.11.2022 |
Мультиметры цифровые/источники питания, U3606B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69457-17 23.11.2022 |
Осциллографы модульные , M9240A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
69527-17 29.11.2022 |
Анализаторы сигналов, N9030A, N9030B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
69625-17 05.12.2022 |
Анализаторы мощности, PA2201A, PA2203A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70386-18 19.02.2023 |
Анализаторы формы сигналов тока, CX3322A, CX3324A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
70532-18 13.03.2023 |
Преобразователи аналого-цифровые, L4532A, L4534A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70707-18 28.03.2024 |
Установки для тестирования средств беспроводной связи, E7515A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70708-18 28.03.2024 |
Модули для измерений параметров отражения/передачи, N1055A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70709-18 28.03.2024 |
Установки для тестирования средств беспроводной связи, E6640A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70722-18 28.03.2024 |
Аудиоанализаторы модульные, M9260A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70878-18 23.04.2024 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71350-18 01.06.2024 |
Анализаторы логические, 16861A, 16862A, 16863A, 16864A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71351-18 01.06.2024 |
Генераторы сигналов, N5171B, N5172B, N5181B, N5182В Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
3 года |
71668-18 |
Анализаторы сигналов динамические, 35670A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71742-18 09.07.2024 |
Переключатели коаксиальные многопортовые, 87104A, 87104B, 87104C, 87106A, 87106B, 87106C, 87204A, 87204B, 87204C, 87206A, 87206B, 87206C, 87406B, 87406Q, 87606Q, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
71743-18 09.07.2024 |
Переключатели коаксиальные многопортовые, N1810T, N1810U, N1811T, N1812U Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72126-18 20.08.2024 |
Комплексы программно-аппаратные, E6950A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72163-18 20.08.2024 |
Анализаторы силовых полупроводниковых приборов, B1505A, B1506A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72164-18 20.08.2024 |
Анализаторы цепей векторные, N5249A, N5249B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72361-18 06.09.2024 |
Измерители коэффициента шума, N8973B, N8974B, N8975B, N8976B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73001-18 30.10.2024 |
Аттенюаторы оптические, N7751A, N7752A, N7761A, N7762A, N7764A, N7766A, N7768A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72922-18 26.10.2024 |
Осциллографы цифровые, DSO-X 3000, MSO-X 3000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72921-18 26.10.2024 |
Осциллографы цифровые, DSO6000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72920-18 26.10.2024 |
Осциллографы цифровые, DSO-X 4000, MSO-X 4000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72916-18 26.10.2024 |
Осциллографы-мультиметры цифровые, U1610A, U1620A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72915-18 26.10.2024 |
Генераторы сигналов произвольной формы, 33500B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
72880-18 22.10.2024 |
Мультиметры цифровые, 34450A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72879-18 22.10.2024 |
Мультиметры цифровые, 34460A, 34461A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72877-18 22.10.2024 |
Источники питания постоянного тока, N5700 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
73761-18 27.12.2024 |
Анализаторы цепей векторные, N5221A, N5222A, N5224A, N5225A, N5227A, N5231A, N5232A, N5234A, N5235A, N5239A, N5241А, N5242А, N5244A, N5245А, N5247A, N5221B, N5222B, N5224B, N5225B, N5227B, N5231B, N5232B, N5234B, N5235B, N5239B, N5241B, N5242B, N5244B, N5245B, N5247B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73702-18 25.12.2024 |
Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы) E5053A (преобразователи) Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
73633-18 20.12.2024 |
Генераторы шума, N4000A, N4001A, N4002A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73632-18 20.12.2024 |
Генераторы шума, 346A, 346B, 346С, 346C opt.K40, 346С opt.K01 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
73527-18 14.12.2024 |
Преобразователи измерительные, U2041XA, U2042XA, U2043XA, U2044XA, U2049XA Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
74138-19 20.02.2024 |
Генераторы сигналов, N5191А, N5193А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
74020-19 15.02.2024 |
Мультиметры цифровые, U1273A, U1273AХ Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
74333-19 14.03.2024 |
Генераторы сигналов, E8257D, E8267D Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
75127-19 31.05.2024 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
75126-19 31.05.2024 |
Источники питания постоянного тока, U8031A, U8032A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
64742-16 12.08.2021 |
Источники питания постоянного тока, E36100 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
2 года | |
75776-19 19.08.2024 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76276-19 27.09.2024 |
Модули логических анализаторов, U4164А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76369-19 18.10.2024 |
Преобразователи измерительные ваттметров поглощаемой мощности, N1921A, N1922A, N1923A, N1924A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76636-19 29.11.2024 |
Источники питания постоянного тока, E36200 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
76552-19 18.11.2024 |
Генераторы шума, U1831C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76526-19 28.10.2024 |
Анализаторы спектра, N9000В, N9010В, N9020В Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
77012-19 23.12.2024 |
Мультиметры, 3458A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
76895-19 10.12.2024 |
Нановольтметры-микроомметры, 34420A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
77254-20 30.01.2025 |
Генераторы сигналов произвольной формы модульные, M8190А, М8195А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79099-20 01.09.2025 |
Мультиметры цифровые, U1250 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
79098-20 01.09.2025 |
Мультиметры цифровые, U1240 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
79642-20 20.11.2025 |
Анализаторы электрических цепей векторные, Е5063А, E5071C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79884-20 27.11.2025 |
Установки для тестирования средств беспроводной связи, E7515B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79641-20 20.11.2025 |
Анализаторы полупроводниковых приборов, В1500А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
79636-20 20.11.2025 |
Системы измерительного приемника , N5531X Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
81742-21 05.05.2026 |
Источники питания постоянного тока двухквадрантные, RP7941A, RP7942A, RP7943A, RP7945A, RP7946A, RP7961A, RP7962A, RP7963A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
81735-21 05.05.2026 |
Осциллографы цифровые, UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A, UXR0402A, UXR0404A, UXR0502A, UXR0504A, UXR0592A, UXR0594A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
82564-21 09.08.2026 |
Нагрузки электронные модульные, N6791A, N6792A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
83835-21 24.11.2026 |
Нагрузки электронные, EL34000A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
83923-21 07.12.2026 |
Генераторы сигналов, N5166B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84004-21 09.12.2026 |
Анализаторы спектра, N9021B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84081-21 14.12.2026 |
Осциллографы, Infiniium V Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84166-21 20.12.2026 |
Мультиметры цифровые, 34400А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84357-22 18.01.2027 |
Мультиметры цифровые с системой сбора данных и коммутации , 34980А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84552-22 31.01.2027 |
Преобразователи измерительные, 2000 Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84553-22 31.01.2027 |
Наборы мер коэффициентов передачи и отражения электронные, N7550A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84555-22 31.01.2027 |
Наборы мер коэффициентов передачи и отражения электронные, 85090С Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
84619-22 03.03.2027 |
Осциллографы цифровые, P9240A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
85465-22 28.04.2027 |
Источники-измерители, М9600А Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
86130-22 |
Анализаторы источников сигналов E5052B с СВЧ преобразователями частоты E5053A, Обозначение отсутствует Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
86338-22 05.08.2027 |
Измерители малых токов, B2980B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
86342-22 05.08.2027 |
Источники-измерители прецизионные, B2900B Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
86676-22 05.09.2027 |
Измерители RLC, U1730C Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
91558-24 |
Установка для тестирования средств беспроводной связи, E6680A Компания "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Кто поверяет Осциллографы цифровые запоминающие (DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Осциллографы цифровые запоминающие (DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Идентификационные данные ПО осциллографов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Infiniium 5.10 System Software |
Номер версии (идентификационный номер) ПО |
05.10.0005 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу 651-17-027 МП «Инструкция. Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 мая 2017 г.
Основные средства поверки:
-
- генератор сигналов E8257D (опция 540 или 567 в зависимости от модели осциллографа), регистрационный номер (рег. №) в Федеральном информационном фонде 53941-13;
-
- блок измерительный ваттметра N1914A, рег. № 57386-14, с преобразователем измерительным термоэлектрическим N8488A, рег. № 58375-14;
-
- мультиметр 3458A, рег. № 25900-03;
-
- частотомер электронно-счетный 53132А, рег. № 26211-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на корпус осциллографа и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон: + 1800-888 848 Факс: +1800-801 664
Web-сайт: http://www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодаминская наб., 52, стр 3
Телефон: +7 495 797 3900 Факс: +7 495 797 3901
Web-сайт: http://www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы выполнены в виде настольного моноблока. Осциллографы моделей DSOZ592A, DSAZ592A отличаются от моделей DSOZ632A, DSAZ632A значениями полосы пропускания и времени нарастания/спада импульса. Кроме того, модели осциллографов серии DSA в отличие от моделей серии DSO позволяют проводить измерения характеристик фазового дрожания.
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
Место размещения знака поверки
Место размещения знака утверждения типа
Рисунок 1 - Внешний вид одной из моделей осциллографа
Места пломбировки Места пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Осциллографы могут иметь опции, приведенные в таблице 1.
Таблица 1
Обозначение опции |
Описание опции |
N2128A |
У величение числа каналов с 1 до 2 (программная опция) |
N2803A |
Пробник до 30 ГГц (InfiniiMax III) |
N2802A |
Пробник до 25 ГГц (InfiniiMax III) |
N2801A |
Пробник до 20 ГГц (InfiniiMax III) |
N2800A |
Пробник до 16 ГГц (InfiniiMax III) |
N5439A |
Г оловка пробника ZIF |
N5445A |
Г оловка пробника |
N5441A |
Впаиваемая головка пробника |
N5444A |
3,5 мм/2,92 мм/SMA головки пробников |
Продолжение таблицы 1
Обозначение опции |
Описание опции |
N5443A |
Устройство подключения и держатель для проверки рабочих характеристик и устранения временного сдвига между каналами для пробников |
N5440A |
Головка пробника ZIF 450 Ом |
N5447A |
Г оловка пробника ZIF 200 Ом |
N5442A |
Прецизионный адаптер BNC |
N5448A |
Гибкие удлинительные кабели с соединителями 2,92 мм |
N5449A |
Высокоимпедансный адаптер |
N2812A |
35 ГГц кабель |
N2830A |
Пробник до 4 ГГц (InfiniiMax III+) |
N2831A |
Пробник до 8 ГГц (InfiniiMax III+) |
N2832A |
Пробник до 13 ГГц (InfiniiMax III+) |
N2848A |
Г оловка пробника QuickTip |
N2849A |
Г оловка пробника QuickTip |
N2810A-050 |
Увеличение памяти с 20 до 50 Мвыб на канал |
N2810A-100 |
Увеличение памяти с 50 до 100 Мвыб на канал |
N2810A-200 |
Увеличение памяти с 100 до 200 Мвыб на канал |
N2810A-500 |
Увеличение памяти с 200 до 500 Мвыб на канал |
N2810A-01G |
Увеличение памяти с 500 до 1 Гвыб на канал |
N2810A-02G |
У величение памяти с 1 до 2 Г выб на канал |
N5473A |
DVD RW |
82350B |
GPIB интерфейс |
N5474C |
Съемный твердотельный диск |
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
1 Осциллограф цифровой запоминающий |
DSOZ592A (или DSAZ592A, или DSOZ632A, или DSAZ632A) |
1 шт. |
2 Руководство по эксплуатации (компакт-диск с PDF файлом) |
1 шт. | |
3 Методика поверки |
651-15-48 МП |
1 экз. |
4 Паспорт |
1 шт. |
Основные метрологические и технические характеристики осциллографов приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для моделей осциллографа | |
DSOZ592A, DSAZ592A |
DSOZ632A, DSAZ632A | |
Количество входных каналов |
1 (2 с опцией N2128A ) | |
Полоса пропускания (по уровню - 3 дБ), ГГц |
59 |
62 |
Максимальная частота дискретизации, Гвыб/с: одноканальный режим двухканальный режим |
160 80 | |
Время нарастания/спада, пс (от 10 до 90 %), не более |
7,5 |
7,0 |
Входное сопротивление каналов, Ом |
50 | |
Развязка между двумя каналами с равными коэффициентами отклонения Коткл (для опции N2128A), дБ: для режима RealEdge (1,85мм) от 0 до 40 ГГц от 40 ГГц до максимального значения частоты для режима Standard (3,5мм) от 0 до максимального значения частоты |
70 60 70 | |
Система вертикального отклонения | ||
Разрешающая способ ность по вертикали, бит |
8 (12 с усреднением) | |
Динамический диапазон, делений |
±4 от центра экрана | |
Диапазон установки коэффициента отклонения Коткл |
от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5 | |
Пределы допускаемой абсолютной погрешности установки коэффициента отклонения Доткл, мВ/дел |
±0,025 • 8 [дел] • Коткл при Коткл до 5 мВ/дел ±0,020 • 8 [дел] • Коткл при Коткл свыше 5 мВ/дел | |
Диапазон установки напряжения смещения Uсмещ, В |
±0,4 при Коткл от 1 до 49 мВ/дел ±0,9 при Коткл от 50 до 79 мВ/дел включ. ±1,6 при Коткл св. 80 до 134 мВ/дел включ. ±3,0 при Коткл от 135 до 239 мВ/дел включ. ±4,0 при Коткл от 240 мВ/дел до 1 В/дел. |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики для моделей осциллографа | |
DSOZ592A, DSAZ592A |
DSOZ632A, DSAZ632A | |
Пределы допускаемой абсолютной погрешности установки напряжения смещения Дсмещ, В |
±[0,02^ исмещ + 0,0Ь8^(дел) • Коткл] при напряжении входного сигнала до 3,5 В; ±[0,02^ исмещ + 0,0Ь8^(дел) • Коткл + 1 мВ] при напряжении входного сигнала свыше 3,5 В | |
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока, В : двумя курсорами одним курсором |
±(КДоткл + Кр) ±(КДоткл + Дсмещ + Кр /2), где КДоткл - коэффициент, численно равный Доткл, В; Кр - разрешение, Кр = 0,004^К; К - коэффициент, численно равный значению Коткл, В | |
Максимальное значение входного напряжения, В |
±5 | |
Максимальное среднее квадратическое значение собственных шумов иш при Коткл, мВ: 10 мВ/дел 50 мВ/дел 100 мВ/дел 1 В /дел |
0,96 3,15 6,20 60,00 |
1,0
63,0 |
Система горизонтального отклонения | ||
Диапазон установки коэффициентов развертки |
от 2 пс/дел до 20 с/дел | |
Пределы допускаемой относительной погрешности опорного генератора Зо |
±(0,L10-6 + 0,1-Тэ'10’6 ), где Тэ - коэффициент, численно равный количеству лет эксплуатации осциллографа без калибровки | |
Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров (СКЗ), с: без усреднения с усреднением более 256 |
5^(К2нт + S2)]-2 + Зо^изм 0,3125^[(К2нт + S2)]-2 + Зо1изм , где Кнт - коэффициент, численно равный отношению МТнар; N - уровень собственного шума (СКЗ), В; Тнар - время нарастания выходного напряжения, с; S - джиттер внутреннего опорного генератора (СКЗ), с; t^M - измеренный осциллографом временной интервал |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики для моделей осциллографа | |
DSOZ592A, DSAZ592A |
DSOZ632A, DSAZ632A | |
Джиттер внутреннего опорного генератора (СКЗ), фс, не более: до 10 мкс 100 мкс 1 мс 10 мс 100 мс |
50 75 100 150 200 | |
Пределы допускаемой абсолютной погрешности измерений джиттера при измерении интервалов времени (СКЗ), с |
±(К2нт + |
S2)-2 |
Пределы допускаемой абсолютной погрешности измерений джиттера при измерении периода (СКЗ), с |
[2^(К2нт + S2)]-2 | |
Пределы допускаемой абсолютной погрешности измерений джиттера при измерении цикл-цикл (СКЗ), с |
[3<К2ет + S2)]-2 | |
Синхронизация | ||
Виды запуска |
автоматический, ждущий, однократный, принудительный | |
Чувствительность: низкая высокая |
2,0 деления от 0 до 22 ГГц 0,3 деления от 0 до 18 ГГц 1,0 деление от 18 до 22 ГГц | |
Минимальная ширина импульса для запуска |
250 пс аппаратно; 40 пс с программой InfiniiScan | |
Диапазон уровней входного сигнала внутренней синхронизации |
±4 деления или ±4 В в зависимости, что меньше; ±5 В при значении входного сигнала ±5 В | |
Источники запуска |
любой канал, сеть, вход внешнего запуска |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Г абаритные размеры (ширинах высотахдлина) (без креплений), мм, не более |
508x338x493 |
Масса, кг, не более |
32,2 |
Напряжение электропитания при частоте 50/60 Гц, В |
от 100 до 240 |
Потребляемая мощность, В • А, не более |
1350 |
Условия эксплуатации: температура окружающего воздуха относительная влажность окружающего воздуха атмосферное давление |
от +15 до +25 0С от 30 до 80 % от 84 до 106 кПа |
