Номер по Госреестру СИ: 77012-19
77012-19 Мультиметры
(3458A)
Назначение средства измерений:
Мультиметры 3458A (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Внешний вид.
Мультиметры
Рисунок № 3
Внешний вид.
Мультиметры
Рисунок № 4
Внешний вид.
Мультиметры
Рисунок № 5
Внешний вид.
Мультиметры
Рисунок № 6
Программное обеспечение
Мультиметры имеют встроенное программное обеспечение (ПО). Программное обеспечение (ПО) предназначена для управления работой мультиметра. Программа заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов изготовителем и не может быть изменена пользователем.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 9.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель мультиметров в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам 3458AПриказ Росстандарта от 15.02.2016 № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 -2-109 Гц
ГОСТ 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот 1-10-1 до 1 • 106 Гц
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу 651-19-027 МП «Мультиметры 3485А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10 апреля 2019 г.
Основные средства поверки:
-
- нормальный элемент Х482 в термостате аттестованный в качестве рабочего эталона 1 разряда в соответствии с ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, регистрационный номер 3789-73 в Федеральном информационном фонде;
-
- компаратор напряжения постоянного тока Р3017, регистрационный номер 9706-84 в Федеральном информационном фонде;
-
- делитель напряжения постоянного тока Р3027, регистрационный номер 9625-84 в Федеральном информационном фонде;
-
- калибратор многофункциональный FLUKE 5720A, регистрационный номер 52495-13 в Федеральном информационном фонде;
-
- калибратор универсальный 9100, регистрационный номер 25985-09 в Федеральном информационном фонде;
-
- преобразователь переменного напряжения прецизионный 792А аттестованный в качестве рабочего эталона 1-го разряда в соответствии с ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 -2409 Гц, регистрационный номер 38206-14 в Федеральном информационном фонде;
-
- мультиметр цифровой прецизионный FLUKE 8508A, регистрационный номер 2598414 в Федеральном информационном фонде;
-
- набор однозначных мер электрического сопротивления термостатированный МС 3050Т, регистрационный номер 42649-09 в Федеральном информационном фонде;
-
- меры электрического сопротивления измерительные Р4016, Р4017, Р4018 регистрационный номер 7791-80 в Федеральном информационном фонде;
-
- меры сопротивления переменного тока МС-100, МС-10, МС-1, регистрационный номер 28130-04 в Федеральном информационном фонде;
-
- генератор сигналов низкочастотный прецизионный Г3-122, регистрационный номер 10237-85 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Компания “Keysight Technologies Malaysia Sdn. Bhd”, Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон (факс): +1800-888 848; +1800-801 664
Web-сайт: http://www.keysight.com
Е-mail: tm_ap@keysi ght.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52 стр. 3
Телефон: +7 (495) 797-39-00, факс: +7 (495) 797-39-01
Web-сайт: http://www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) с низким уровнем шумов в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее.
Управление процессами измерений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на 8,5 разрядном дисплее в цифровом виде. Мультиметры позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть сохранены как во встроенной памяти приборов, так и переданы на внешний ПК с помощью интерфейса GPIB.
Мультиметры состоят из: входных делителей, блока нормализации сигналов, АЦП, микропроцессора, устройства управления, клавиатуры, дисплея.
Мультиметры выпускаются со следующими опциями:
опция 750 - исполнение с диапазоном измерения напряжения переменного тока до 750 В;
опция H01 - исполнение с диапазоном измерения напряжения переменного тока до 1000 В;
опция 001 - расширенная встроенная память;
опция REF - стабильность опорного источника напряжения 8 ppm/год;
опция 002 - стабильность опорного источника напряжения 4 ppm/год.
Вид опции указывается на табличке технических данных прибора.
Конструктивно мультиметры выполнены в виде моноблока настольного исполнения.

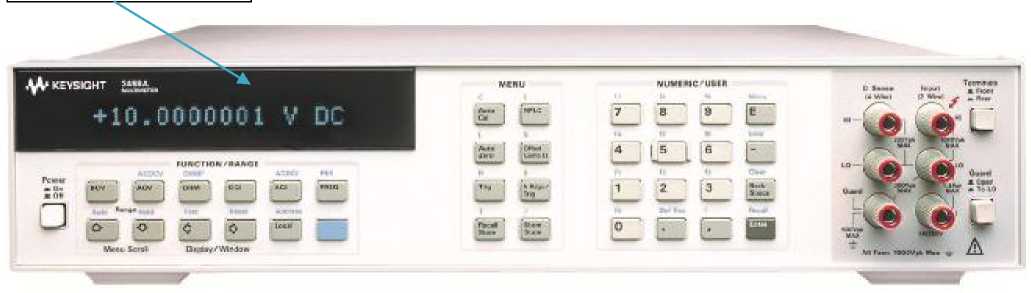

На передней панели мультиметров расположены: выключатель питания, цифровой флуоресцентный дисплей, клавиатура, входные разъемы.

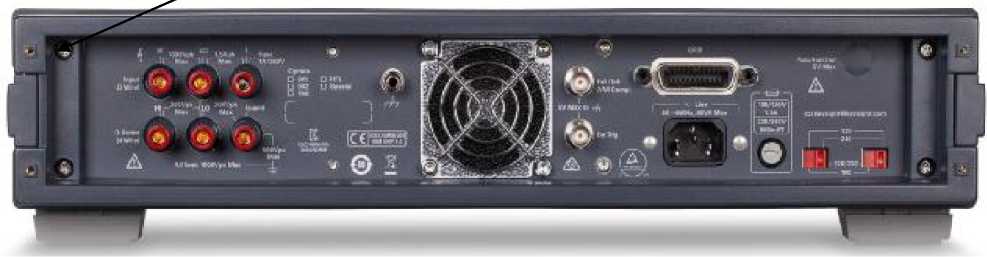

На задней панели мультиметров расположены: дополнительные входные разъемы, вентилятор обдува, вход внешнего запуска, разъем интерфейса GPIB, предохранитель, клемма заземления, разъем сетевого кабеля.
Мультиметры могут выпускаться в белом или сером цвете.
Общий вид мультиметров, с указанием места нанесения знака утверждения типа, место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения знака утверждения типа
mrSIGilT 3i«* п^< a***—r
*10.6000001 V
*"■■■ *«™ Г'Н*-«Л»'1~
ы |
Mi~4l --------. ЯЧ£2 |
7 |
--Munwl я |
:'Us«r -я |
к |
Efoa |
•нчй |
A |
a |
H |
- |
“г |
■ЧШги' И*» |
1 |
г |
3 | |
L_______ |
S= |
- |
fw |
Место пломбировки
Рисунок 1 - Общий вид мультиметров 3458A, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Измерение напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока, В |
от-1000 до +1000 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в стандартном исполнении, в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(9,040AU+340-7)(1) ±(8,040aU+340-7) ±(8,040aU+540-7) ±(1,0-10’5-U+3-10’5) ±(1,0-10’5-U+1-10’4) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в прецизионном исполнении (опция 002), в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(5,040AU+340-7) ±(4,040aU+340-7) ±(4,040aU+540-7) ±(6,040aU+340-5) ±(6,0-10-6-U+1-10’4) |
Измерение силы постоянного тока | |
Диапазон измерений силы постоянного тока, А |
от -1 до +1 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, в поддиапазонах, А от -100 до +100 нА включ. от -1 до +1 мкА включ. от -10 до +10 мкА включ. от -100 до +100 мкА включ. от -1 до +1 мА включ. от -10 до +10 мА включ. от -100 до +100 мА включ. от -1 до +1 А включ. |
±(з,0^10-5а+4^10-11)(2) ±(2,0^10-5а+4^10-11) ±(2,0^10-5а+1^10-10) ±(2,0^10-5а+8^10-10) ±(2,0^10-5а+5^10-9) ±(2,0^10-5а+5^10-8) ±(з,5^10-5а+5^10-7) ±(1,1-10’4-I+1-10’5) |
Измерение электрического сопротивления постоянному току | |
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 140-4 до 1409 |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, в поддиапазонах, Ом от 10-4 до 10 Ом включ. св. 10 до 100 Ом включ. св. 100 Ом до 1 кОм включ. св. 1 до 10 кОм включ. |
±(1,5-10’5-R+5-10’5)(4) ±(1,2-10’5-R+5-10’4) ±(1,0-10’5-R+5-10’4) ±(1,0-10’5-R+5-10’4) |
Наименование характеристики |
Значение |
св. 10 до 100 кОм включ. |
±(1,040-5^+540-2) |
св. 100 кОм до 1 МОм включ. |
±(1,5-10’5-R+2) |
св. 1 до 10 МОм включ. |
±(5,0^10-5<R+100) |
св. 10 до 100 МОм включ. |
±(5,0^10-4<R+1000) |
св. 100 МОм до 1 ГОм включ. |
±(5,0^10-3<R+104) |
Измерение напряжения переменного тока | |
Диапазон измерений напряжения переменного тока, В |
от 140-5 до 700 |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, при установленных методе измерений синхронных выборок и верхнем значении полосы пропускания мультиметра менее 2 МГц , В в поддиапазоне от 10 мкВ до 10 мВ включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(3,040ли+340-6) |
св. 40 Гц до 1 кГц включ. |
±(2,0-10'4-U+1,1-10’6) |
св. 1 до 20 кГц включ. |
±(3,0-10'4-U+1,1-10’6) |
св. 20 до 50 кГц включ. |
±(1,0-10’3-U+1,1-10’6) |
св. 50 до 100 кГц включ. |
±(5,0-10’3-U+1,1-10’6) |
св. 100 до 300 кГц включ. |
±0,040^U+240-6) |
в поддиапазоне св. 10 до 100 мВ включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(7,040<U+440-6) |
св. 40 Гц до 1 кГц включ. |
±(7,040<U+240-6) |
св. 1 до 20 кГц включ. |
±(1,440^U+240-6) |
св. 20 до 50 кГц включ. |
±(3,040ли+240-6) |
св. 50 до 100 кГц включ. |
±(8,040ли+240-6) |
св. 100 до 300 кГц включ. |
±(3,040-^U+140-5) |
св. 300 кГц до 1 МГц включ. |
±(1,0-10’2-U+1-10’5) |
св. 1 до 2 МГц включ. |
±(1,5-10’2-U+1-10’5) |
в поддиапазоне св. 100 мВ до 1 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(7,040ли+440-5) |
св. 40 Гц до 1 кГц включ. |
±(7,040ли+240-5) |
св. 1 до 20 кГц включ. |
±(1,4-10‘4-U+2-10’5) |
св. 20 до 50 кГц включ. |
±(3,040^U+240-5) |
св. 50 до 100 кГц включ. |
±(8,040^U+240-5) |
св. 100 до 300 кГц включ. |
±(3,040-3^U+140-4) |
св. 300 кГц до 1 МГц включ. |
±(1,0-10"2-U+1-10"4) |
св. 1 до 2 МГц включ. |
±(1,540^U+140-4) |
Наименование характеристики |
Значение |
в поддиапазоне св. 1 до 10 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(7,040<U+440-4) |
св. 40 Гц до 1 кГц включ. |
±(7,040<U+340-4) |
св. 1 до 20 кГц включ. |
±(1,4-10'4-U+3-10'4) |
св. 20 до 50 кГц включ. |
±(з,040ли+240-4) |
св. 50 до 100 кГц включ. |
±(8,040ли+240-4) |
св. 100 до 300 кГц включ. |
±(з,0^10-3/и+1^10-3) |
св. 300 кГц до 1 МГц включ. |
±(1,0-10’2-U+1-10’4) |
св. 1 до 2 МГц включ. |
±(1,5-10’3-U+1-10’4) |
в поддиапазоне св. 10 до 100 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(3,040ли+440-3) |
св. 40 Гц до 1 кГц включ. |
±(з,040ли+240-3) |
св. 1 до 20 кГц включ. |
±(з,040ли+240-3) |
св. 20 до 50 кГц включ. |
±(3,540ли+340-3) |
св. 50 до 100 кГц включ. |
±(1,340^U+340-3) |
св. 100 до 300 кГц включ. |
±(4,040ли+Г10-3) |
в поддиапазоне св. 100 до 700 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(4,040ли+440-3) |
св. 40 Гц до 1 кГц включ. |
±(4,040ли+240-3) |
св. 1 до 20 кГц включ. |
±(б,040ли+240-3) |
св. 20 до 50 кГц включ. |
±(1,340^U+340-3) |
св. 50 до 100 кГц включ. |
±(3,040ли+340-2) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, при установленных методе измерений синхронных выборок и верхнем значении полосы пропускания мультиметра более 2 МГц, В в поддиапазоне от 10 мкВ до 10 мВ включ. в диапазонах частот: от 45 Гц до 100 кГц включ. |
±(9,040ли+940-6) |
св. 100 кГц до 1 МГц включ. |
±(1,3-10’2-U+5-10'6) |
св. 1 до 4 МГц включ. |
±(7,040ли+740-6) |
св. 4 до 8 МГц включ. |
±(з040ли+840-6) |
в поддиапазоне св. 10 до 100 мВ включ. в диапазонах частот: от 45 Гц до 100 кГц включ. |
±(9,040ли+640-5) |
св. 100 кГц до 1 МГц включ. |
±(з,040ли+540-5) |
св. 1 до 4 МГц включ. |
±(4,040ли+740-5) |
св. 4 до 8 МГц включ. |
±(4,040ли+840-5) |
св. 8 до 10 МГц включ. |
±(1,5-10-1-U+1-10"4) |
Наименование характеристики |
Значение |
в поддиапазоне св. 100 мВ до 1 В включ. в диапазонах частот: от 45 Гц до 100 кГц включ. св. 100 кГц до 1 МГц включ. св. 1 до 4 МГц включ. св. 4 до 8 МГц включ. св. 8 до 10 МГц включ. |
±(9,0404U+640-4) ±(з,040ли+540-4) ±(4,040ли+740-4) ±(4,040ли+840-4) ±(1,5-10’1-U+1-10’3) |
в поддиапазоне св. 1 до 10 В включ. в диапазонах частот: от 45 Гц до 100 кГц включ. св. 100 кГц до 1 МГц включ. св. 1 до 4 МГц включ. св. 4 до 8 МГц включ. св. 8 до 10 МГц включ. |
±(9,0404U+640-3) ±(з,040-3^и+540-3) ±(4,040-2^U+740-3) ±(4,040^U+840-3) ±(1,5-10’1-U+1-10’3) |
в поддиапазоне св. 10 до 100 В включ. в диапазоне частот: от 45 Гц до 100 кГц включ. |
±(1,340-^U+240-3) |
в поддиапазоне св. 100 до 700 В включ. в диапазоне частот: от 45 Гц до 100 кГц включ. |
±(4-10-3-U+1-10-1) |
Измерение силы переменного тока | |
Диапазон измерений силы переменного тока, А |
от Г10-6 до 1 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А в поддиапазоне от 1 до 100 мкА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,040-M+340-8) ±(1,540-'M+340-8) ±(6,0404I+340-8) ±(6,0404I+340-8) |
в поддиапазоне св. 100 мкА до 1 мА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,0-10’3-I+3-10’7) ±(1,5^10-3Л+2^10-7) ±(б,0^10-4Л+3^10-7) ±(4,0•10-4•I+3•10-7) |
в поддиапазоне св. 1 до 10 мА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,0^10-3Л+2^10-6) ±(1,5^10-3Л+2^10-6) ±(б,0^10-4Л+3^10-6) ±(4,0•10-4•I+3•10-6) |
Наименование характеристики |
Значение |
в поддиапазоне св. 10 до 100 мА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,0^10-3Л+2^10-5) ±(1,5^10-3Л+2^10-5) ±(б,0^10-4Л+2^10-5) ±(з,0^10-3Л+2^10-5) |
в поддиапазоне св. 100 мА до 1 А включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,0^10-3Л+2^10-4) ±(1,640-3Л+240-4) ±(8,0^10-4Л+2^10-4) ±(l,0^10-M+2^10-4) |
Измерение частоты | |
Диапазон измерения частоты, Гц |
от 1 до Г107 |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц в диапазонах частот: от 1 до 40 Гц включ. св. 40 Гц до 10 МГц |
5Ч(Г1-/(4) ГЮ"4/ |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, час, не более |
4 |
Параметры электрического питания в зависимости от положения | |
переключателей: | |
напряжение переменного тока, В: |
220±22 |
частота переменного тока, Гц |
от 48 до 66 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +35 |
- относительная влажность окружающего воздуха при 40 °С, %, | |
не более |
95 |
- атмосферное давление, мм рт.ст. |
от 537 до 800 |
Габаритные размеры, мм, не более: | |
- высота |
89 |
- ширина |
425 |
- длина |
503 |
Масса, кг, не более |
12 |
