Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

—

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор ПО

—

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

Диапазон измерений температуры, °C

1. Термопреобразователей сопротивления с НСХ:

- Pt100 (а=0,00385 °C^-1)

от -200 до +850

- Pt200 (а=0,00385 °C^-1)

от -200 до +850

- Pt500 (а=0,00385 °C^-1)

от -200 до +850

- Pt1000 (а=0,00385 °C^-1)

от -200 до +300

- 50П (а=0,00391 °C^-1) [Pt50 (а=0,00391 °C^-1)] ¹⁾

от -200 до +550

- 100П (а=0,00391 °C^-1) [Pt100 (а=0,00391 °C^-1)] ¹⁾

от -200 до +550

- JPt100 (а=0,003916 °C^-1)

от -200 до +645

[Pt100 (а=0,003916 °C^-1)] ¹⁾

- JPt200 (а=0,003916 °C^-1)

от -200 до +645

[Pt200 (а=0,003916 °C^-1)] ¹⁾

- 50М (а=0,00426 °C^-1)

от -50 до +200

- Cu50 (а=0,00426 °C^-1)

- 100М (а=0,00426 °C^-1)

от -50 до +200

- Cu100 (а=0,00426 °C^-1)

Cu10 Edison Coper Winding №15

от -50 до +250

- 50M (а=0,00428 °C^-1) [Cu50 (а=0,00428 °C^-1)] ¹⁾

от -185 до +200

- 100M (а=0,00428 °C^-1) [Cu100 (а=0,00428 °C^-1)] ¹⁾

от -185 до +200

Ni120 Edison Curve №7

от -70 до +300

2. Преобразователей термоэлектрических с НСХ:

- B

от +100 до +1820

- E

от -50 до +1000

- J

от -180 до +760

- K

от -180 до +1372

- N

от -200 до +1300

- R

от 0 до +1768

- S

от 0 до +1768

- T

от -200 до +400

- L (ГОСТ Р 8.585-2001)

от -200 до +800

- L (DIN 43710)

от -200 до +900

- U (DIN 43710)

от -200 до +600

- W5Re/W26Re (ASTM E 988-96)

от 0 до +2000

Диапазон измерений электрического напряжения постоянного тока, мВ

от -10 до +100

Диапазон измерений электрического сопротивления постоянного тока, Ом

от 0 до 2000

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, °C ²⁾

1. Термопреобразователей сопротивления с НСХ

- Pt100 (а=0,00385 °C^-1)

±0,20

±0,45

- Pt200 (а=0,00385 °C^-1)

±0,44

±0,45

- Pt500 (а=0,00385 °C^-1)

±0,28

±0,57

- Pt1000 (а=0,00385 °C^-1)

±0,23

±0,57

- 50П (а=0,00391 °C^-1) [Pt50 (а=0,00391 °C^-1)] ¹⁾

±0,40

±0,90

- 100П (а=0,00391 °C^-1) [Pt100 (а=0,00391 °C^-1)] ¹⁾

±0,20

±0,45

- JPt100 (а=0,003916 °C^-1) [Pt100 (а=0,003916 °C^-1)] ¹⁾

±0,20

±0,45

- JPt200 (а=0,003916 °C^-1) [Pt200 (а=0,003916 °C^-1)] ¹⁾

±0,44

±0,45

• - 50М (а=0,00426 °C^-1)

• - Cu50 (а=0,00426 °C^-1)

±0,68

±1,44

• - 100М (а=0,00426 °C^-1)

• - Cu100 (а=0,00426 °C^-1)

±0,34

±0,72

Cu10 Edison Coper Winding №15

±2,0

±4,16

- 50M (а=0,00428 °C^-1) [Cu50 (а=0,00428 °C^-1)] ¹⁾

±0,68

±1,44

- 100M (а=0,00428 °C^-1) [Cu100 (а=0,00428 °C^-1)] ¹⁾

±0,34

±0,72

Ni120 Edison Curve №7

±0,16

±0,45

2. Преобразователей термоэлектрических с НСХ ³⁾

- B

±1,5

(от +300 °С до +1820 °С);

±3,0

(от +100 °С до +300 °С)

±2,25

(от +300 °С до +1820 °С); ±9,0

(от +100 °С до +300 °С)

- E

±0,4

±0,60

- J

±0,5

±1,05

- K

±0,5

(от -180 °С до -130 °С);

±0,7

(от -130 °С до -90 °С);

±0,5

(от -90 °С до +1372 °С)

±2,1

(от -180 °С до -90 °С);

±1,46

(от -90 до +1372 °С)

- N

±0,8

±1,46

- R

±1,2

±2,25

- S

±1,0

±2,10

- T

±0,5

±1,05

- L (ГОСТ Р 8.585-2001)

±0,5

±1,80

- L (DIN 43710)

±0,7

±1,05

- U (DIN 43710)

±0,7

±1,05

- W5Re/W26Re (ASTM E 988-96)

±1,4

±2,1

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

Пределы допускаемой основной абсолютной погрешности измерения электрического напряжения постоянного тока, мВ ²⁾

±0,03

±0,045

Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления постоянного тока, Ом ²⁾

±0,70

±1,35

Пределы допускаемой основной приведенной погрешности измерения и преобразования в температуру сигналов от, % от интервала измерений ²⁾ 1. Термопреобразователей сопротивления с НСХ

- Pt100 (а=0,00385 °C’¹)

±0,1

-

- Pt200 (а=0,00385 °C’¹)

±0,1

-

- Pt500 (а=0,00385 °C’¹)

±0,1

-

- Pt1000 (а=0,00385 °C’¹)

±0,1

-

- 50П (а=0,00391 °C^-1) [Pt50 (а=0,00391 °C^-1)] ¹⁾

±0,1

-

- 100П (а=0,00391 °C^-1) [Pt100 (а=0,00391 °C^-1)] ¹⁾

±0,1

-

- JPt100 (а=0,003916 °C^-1) [Pt100 (а=0,003916 °C^-1)] ¹⁾

±0,1

-

- JPt200 (а=0,003916 °C^-1) [Pt200 (а=0,003916 °C^-1)] ¹⁾

±0,1

-

- 50М (а=0,00426 °C^-1)

- Cu50 (а=0,00426 °C^-1)

±0,1

-

- 100М (а=0,00426 °C^-1)

- Cu100 (а=0,00426 °C^-1)

±0,1

-

Cu10 Edison Coper Winding №15

±0,1

-

- 50M (а=0,00428 °C^-1) [Cu50 (а=0,00428 °C^-1)] ¹⁾

±0,1

-

- 100M (а=0,00428 °C^-1) [Cu100 (а=0,00428 °C^-1)] ¹⁾

±0,1

-

Ni120 Edison Curve №7

±0,1

-

2. Преобразователей термоэлектрических с НСХ ³⁾

±0,1

-

- B

±0,1

- E

±0,1

- J

±0,1

- K

±0,1

- N

±0,1

- R

±0,1

- S

±0,1

- T

±0,1

-

- L (ГОСТ Р 8.585-2001)

±0,1

-

- L (DIN 43710)

±0,1

-

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

- U (DIN 43710)

±0,1

-

- W5Re/W26Re (ASTM E 988-96)

±0,1

-

Пределы допускаемой основной приведенной погрешности измерения электрического напряжения постоянного тока, % от интервала измерений²⁾

±0,1

-

Пределы допускаемой основной приведенной погрешности измерения электрического сопротивления постоянного тока, % от интервала измерений ²⁾

±0,1

-

Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, сигналов от, °C ⁴⁾ 1. Термопреобразователей сопротивления с НСХ

- Pt100 (а=0,00385 °C^-1)

±0,006

±0,009

- Pt200 (а=0,00385 °C^-1)

±0,018

±0,012

- Pt500 (а=0,00385 °C^-1)

±0,018

±0,009

- Pt1000 (а=0,00385 °C^-1)

±0,010

±0,009

- 50П (а=0,00391 °C^-1) [Pt50 (а=0,00391 °C^-1)] ¹⁾

±0,012

±0,018

- 100П (а=0,00391 °C^-1) [Pt100 (а=0,00391 °C^-1)] ¹⁾

±0,006

±0,009

- JPt100 (а=0,003916 °C^-1) [Pt100 (а=0,003916 °C^-1)] ¹⁾

±0,006

±0,009

- JPt200 (а=0,003916 °C^-1) [Pt200 (а=0,003916 °C^-1)] ¹⁾

±0,018

±0,012

• - 50М (а=0,00426 °C^-1)

• - Cu50 (а=0,00426 °C^-1)

±0,012

±0,012

• - 100М (а=0,00426 °C^-1)

• - Cu100 (а=0,00426 °C^-1)

±0,006

±0,009

Cu10 Edison Coper Winding №15

±0,060

±0,060

- 50M (а=0,00428 °C^-1) [Cu50 (а=0,00428 °C^-1)] ¹⁾

±0,012

±0,012

- 100M (а=0,00428 °C^-1) [Cu100 (а=0,00428 °C^-1)] ¹⁾

±0,006

±0,009

Ni120 Edison Curve №7

±0,004

±0,009

2. Преобразователей термоэлектрических с НСХ

- B

±0,056

±0,0435 (t°> +1000 °С); ±[0,096-(0,0075 % (t°-300))l

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

(от +300 ^ОС до +1000 ^ОС); ±[0,162-(0,033 % (tO-100))] (от 100 ОС до 300 ОС).

- E

±0,016

±[0,015+(0,00129 % от |to|)]

- J

±0,016

±[0,0162+(0,00087 % от to)] (to > 0 ОС);

±[0,0162+(0,0075 % от |С|)] (С < 0 ос)

- K

±0,020

±[0,0183+(0,0027 % от to)] (to> 0 ОС);

±[0,0183+(0,0075% от |to|)] (to< 0 ОС)

- N

±0,020

±[0,0204+(0,00108 % от to)]

- R

±0,060

±0,048 (to > 200 ОС); ±[0,069-(0,0108 % от to)] (to < 200 ОС)

- S

±0,060

±0,048 (to > 200 ОС); ±[0,069-(0,0108 % от to)] (to < 200 ОС)

- T

±0,020

±0,0192 (to > 0 ОС); ±[0,0192-(0,0129 % от |to|)] (to < 0 ОС)

- L (ГОСТ Р 8.585-2001)

±0,026

±0,021 (to > 0 ОС); ±[0,0105+(0,0045% от |to|)] (to< 0 ОС)

- L (DIN 43710)

±0,022

±[0,0162+(0,00087% от to)] (to > 0 ОС);

±[0,0162+(0,0075% от |to|)] (to< 0 ОС)

- U (DIN 43710)

±0,026

±0,0192 (to > 0 ОС); ±[0,0192+(0,0129% от |to|)] (to< 0 ОС)

- W5Re/W26Re (ASTM E 988-96)

±0,064

±0,048 (to > 200 ОС); ±[0,069-(0,0108% от to)] (to< 200 ОС)

Пределы дополнительной абсолютной погрешности измерения электрического напряжения постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ ⁴⁾

±0,001

±0,0015

Пределы дополнительной абсолютной погрешности измерения электрического сопротивления постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом ⁴⁾

±0,028

±0,0252

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

Пределы дополнительной приведенной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона измерения на каждый 1 °С, сигналов от, % ⁴⁾

1. Термопреобразователей сопротивления с НСХ

- Pt100 (а=0,00385 °C’¹)

±0,004

-

- Pt200 (а=0,00385 °C’¹)

±0,004

-

- Pt500 (а=0,00385 °C’¹)

±0,004

-

- Pt1000 (а=0,00385 °C’¹)

±0,004

-

- 50П (а=0,00391 °C^-1) [Pt50 (а=0,00391 °C^-1)] ¹⁾

±0,004

-

- 100П (а=0,00391 °C^-1) [Pt100 (а=0,00391 °C^-1)] ¹⁾

±0,004

-

- JPt100 (а=0,003916 °C^-1) [Pt100 (а=0,003916 °C^-1)] ¹⁾

±0,004

-

- JPt200 (а=0,003916 °C^-1) [Pt200 (а=0,003916 °C^-1)] ¹⁾

±0,004

-

• - 50М (а=0,00426 °C^-1)

• - Cu50 (а=0,00426 °C^-1)

±0,004

-

• - 100М (а=0,00426 °C^-1)

• - Cu100 (а=0,00426 °C^-1)

±0,004

-

Cu10 Edison Coper Winding №15

±0,004

-

- 50M (а=0,00428 °C^-1) [Cu50 (а=0,00428 °C^-1)] ¹⁾

±0,004

-

- 100M (а=0,00428 °C^-1) [Cu100 (а=0,00428 °C^-1)] ¹⁾

±0,004

-

Ni120 Edison Curve №7

±0,004

-

2. Преобразователей термоэлектрических с НСХ

- B

±0,004

- E

±0,004

- J

±0,004

- K

±0,004

- N

±0,004

- R

±0,004

- S

±0,004

- T

±0,004

- L (ГОСТ Р 8.585-2001)

±0,004

- L (DIN 43710)

±0,004

- U (DIN 43710)

±0,004

- W5Re/W26Re (ASTM E 988-96)

±0,004

Пределы дополнительной приведен-

±0,004

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

ной погрешности измерения электрического напряжения постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона изменения выходного сигнала на каждый 1 °С, % ⁴⁾

Пределы дополнительной приведенной погрешности измерения электрического сопротивления постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона изменения на каждый 1 °С, % ⁴⁾

±0,004

-

Пределы допускаемой дополнительной погрешности установки выходного сигнала, вызванной изменением напряжения питания, % от диапазона измерений /1В

±0,005

-

Нормальные условия измерений:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность, %, не более

от +18 до +28 от 84 до 106,7

80

Примечания:

• ¹⁾ Дополнительное обозначение НСХ, принятое изготовителем

• ²⁾ Выбирают максимальное значение между пределом абсолютной погрешности и рассчитанным значением допускаемой приведенной погрешности от диапазона измерений.

• ³⁾ Пределы допускаемой суммарной абсолютной погрешности для преобразователей термоэлектрических (.\тп\ ,°С), вычисляются по формуле: (Дтп\ = ±(|Д1|+|Д2|), где:

Д1 - предел допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов, °С,

Д2 - предел допускаемой основной абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С или ±0,8 °С (для беспроводных датчиков).

• ⁴⁾ пределы дополнительной погрешности измерения на 1 °С, в диапазоне температуры окружающей среды от минус 60 °С до минус 40 °С в 3 раза выше значений, указанных в таблице. пример расчета суммарной погрешности преобразования в температуру, при температуре окружающей среды минус 56 °С для преобразователя с НСХ Pt100 (а=0,00385 °C"¹), настроенного на диапазон измерений от 0 до 100°С:

0,2+0,006*[20 - (-40)] + 0,018*[-40 - (-56)] = 0,848 °С

Наименование характеристик

Выходной сигнал

От 4 до 20 мА, HART

Wireless HART

Напряжение питания, В

От 12,0 до 42,4

7,2

Сопротивление нагрузки, Ом

От 0,1 до 1000 (4-20 мА)

От 250 до 1100 (HART)

-

Пульсация выходного сигнала от диапазона изменения выходного сигнала, % не более

0,625

-

Мощность, Вт, не более

1

Устойчивость к воздействию синусоидальной вибрации

Группа F2, GX (Частота от 10 до 60 Гц смещение 0,21 мм, Частота от 60 до 2000 Гц ускорение 3g) или GX (Частота от 10 до 60 Гц смещение 0,35 мм, Частота от 60 до 1000 Гц ускорение 5g) в зависимости от исполнения

Устойчивость к воздействию внешнего переменного магнитного поля -частота, Гц

-напряженность, А/м, не более

от 49 до 51

400

Степень защиты от пыли и воды:

-для исполнения с соединительной головкой, в зависимости от типа соединительной головки;

-для исполнения без соединительной головки.

IP65, IP66, IP67, IP68

Температура окружающей среды, в зависимости от исполнения, °С

от -60 до +85

Условия транспортировки:

- температура окружающей среды, °С -влажность окружающего воздуха в транспортной таре при 35 °С, %, не более

от -60 до +120

99

Габаритные размеры корпуса, ширина ^х высота, мм, не более: -для исполнения с соединительной головкой;

-для исполнения без соединительной головки.

160x205

128x100

Масса, кг, не более

2

Средний срок службы, лет, не менее

30

Наименование

Обозначение

Кол-во

Примечание

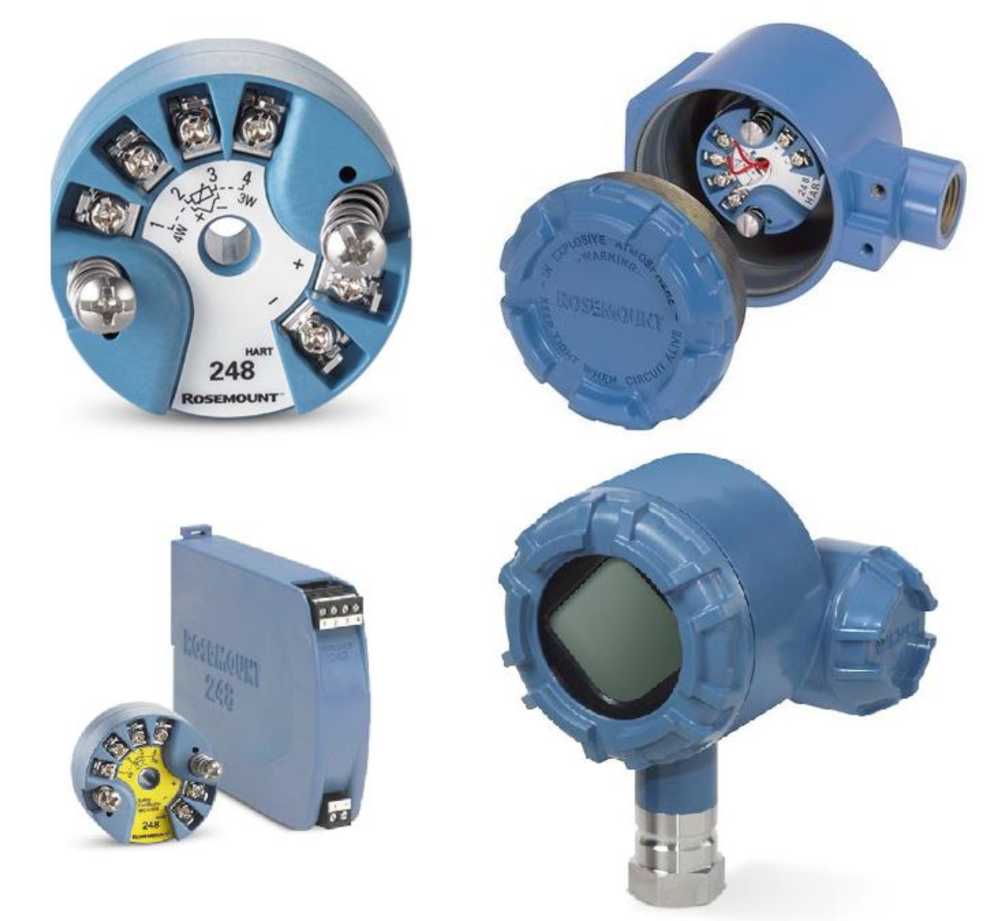

Преобразователь измерительный

Rosemount 248

-

1 шт.

-

Руководство по эксплуатации (Rosemount 248)

00809-0107-4825

1 экз.

На 10 штук преобразователей и меньшее количество при поставке в один адрес

Руководство по эксплуатации (Rosemount 248 Wireless)

00809-0107-4248

Наименование

Обозначение

Кол-во

Примечание

Методика поверки

12.5308.000.00 МП

с изменением № 1

1 экз.

Паспорт

12.5308.000.00 ПС

1 экз.

-

Лист технических данных (Rosemount 248)

00813-0107-4825

1 экз.

По требованию заказчика

Лист технических данных (Rosemount 248 Wireless)

00813-0107-4248
