УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» августа 2024 г. № 1957
Лист № 1
Всего листов 14
Регистрационный № 58770-14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброустановки поверочные DVC-500
Назначение средства измеренийВиброустановки поверочные DVC-500 (далее - виброустановки) предназначены для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости, виброперемещения) при проведении поверки и калибровки средств измерений вибрации.
Описание средства измеренийПринцип действия виброустановок основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи вибропреобразователя (акселерометра).
Виброустановки состоят из средств формирования и воспроизведения сигнала вибрации, средств задания и измерений параметров вибрации.
К средствам формирования и воспроизведения сигнала вибрации относятся вибростенды и усилители мощности. К средствам задания и измерений параметров вибрации относятся вибропреобразователи и контроллер вибрации с программным обеспечением.
В виброустановках используются вибростенды следующих типов: S51110, S51120, S51140, S50018 (изготовитель фирма «TIRA GmbH», Германия); 4808, 4809 (изготовитель фирма «Bruel&Kjaer Sound & Vibration Measurement A/S», Дания); SVT-09 (изготовитель «YMC Piezotronics Inc., Китай); APS 113-AB, APS 500, SE-09, SE-10, SE-20 (изготовитель «SPEKTRA Schwingungstechnik und Akustik GmbH Dresden», Германия); ТХ-1, ТХ-2 и ТХ-3 (изготовитель ООО «ТД «Технекон», Россия), которые различаются диапазонами воспроизводимых частот и вибрации.
Вибростенды ТХ имеют модификации со следующими обозначениями: ТХ - а - б/Б - В - Г - Д -е *
* где: а - исполнение вибростенда;
б - нижняя граница рабочего диапазона частот вибростенда;
Б - верхняя граница рабочего диапазона частот вибростенда;
В - верхняя граница диапазона воспроизведения СКЗ виброускорения вибростенда;
Г - верхняя граница диапазона воспроизведения СКЗ виброскорости вибростенда;
Д - верхняя граница диапазона воспроизведения размаха виброперемещения вибростенда;
е - тип монтажа вибропреобразователя (0 - устанавливается снаружи; 1 - встроен в вибростенд).

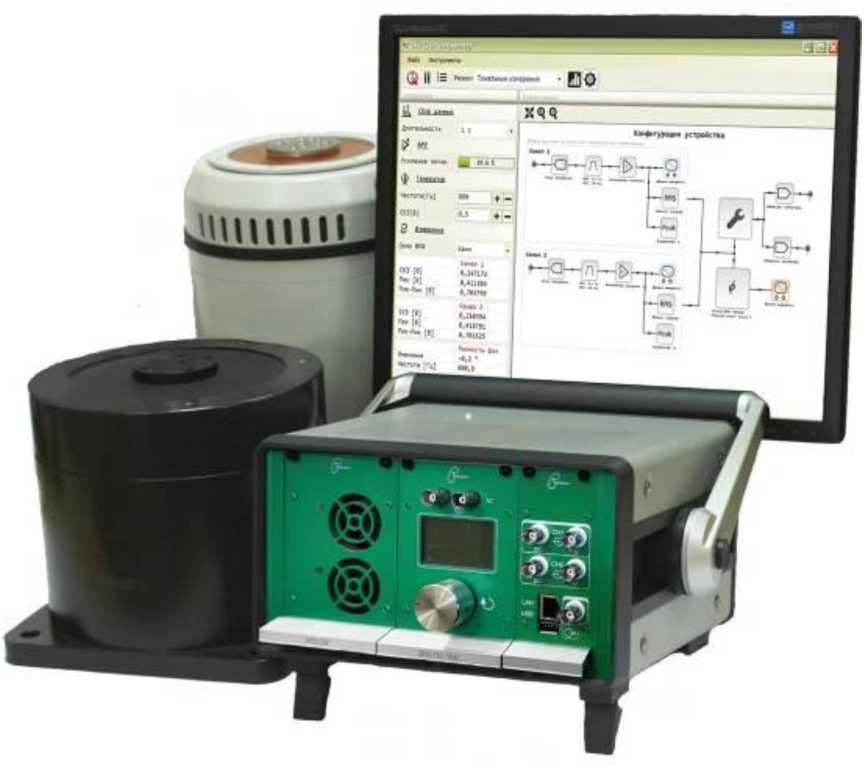

Общий вид виброустановки поверочной DVC-500 представлен на рисунке 1. Общий вид вибростендов, входящих в состав виброустановки, представлен на рисунках 2 - 4.
Рисунок 1 - Общий вид виброустановки поверочной DVC-500
Вибростенды
S51110, S51120
Вибростенд
S51140
Вибростенды 4808, 4809
Вибростенд APS 113-AB

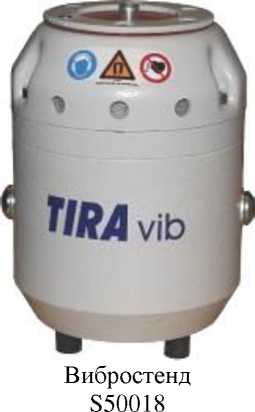

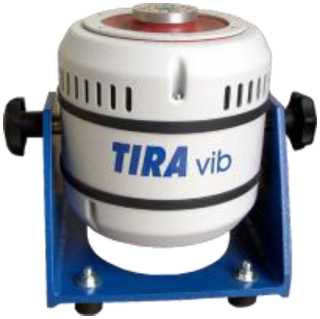

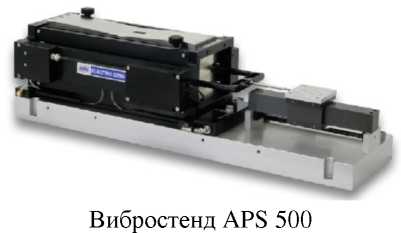

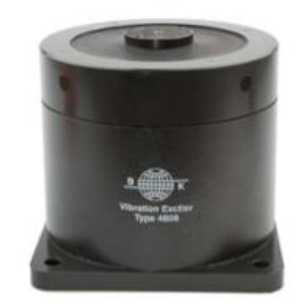

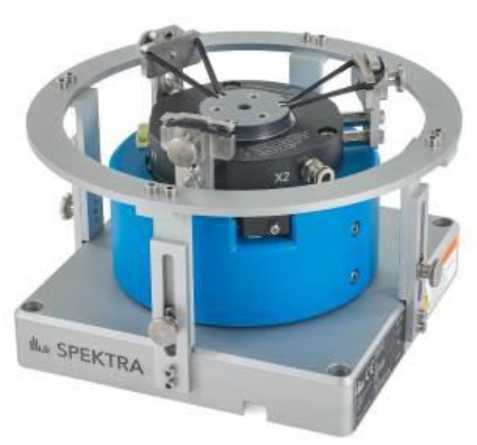

Рисунок 2 - Общий вид вибростендов S51110, S51120, S51140, S50018, 4808, 4809, APS 113-AB и APS 500
Вибростенд SVT-09

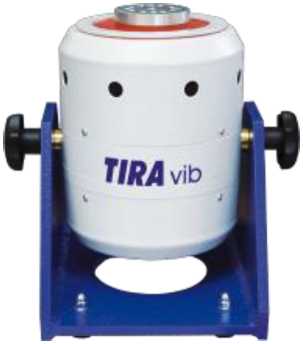

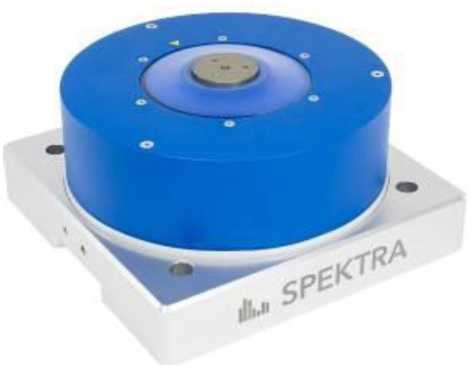

Вибростенды SE-10, SE-20
Вибростенд SE-09
Рисунок 3 - Общий вид вибростендов SVT-09, SE-10, SE-20 и SE-09

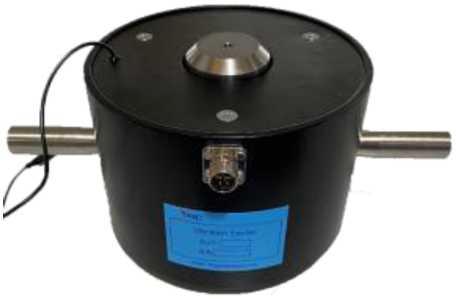

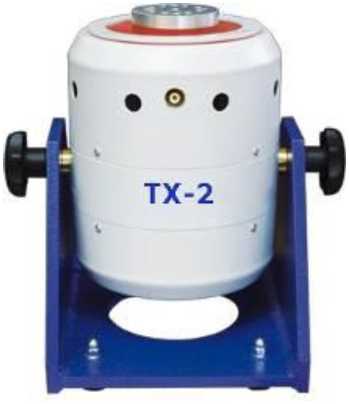

Вибростенд ТХ-2
Вибростенд ТХ-1

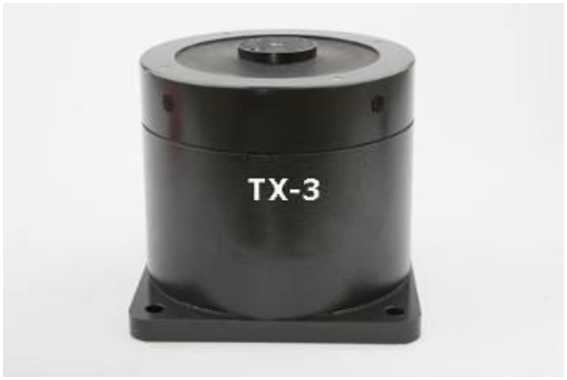

Вибростенд ТХ-3
Рисунок 4 - Общий вид вибростендов ТХ-1, ТХ-2, ТХ-3
Усилители мощности предназначены для усиления задаваемых сигналов, поступающих от контроллера, и передачи их на вибростенд. В зависимости от требуемой выходной мощности используются усилители мощности SPA-110-500; SPA-110-1800 (изготовитель ООО «ТД «Технекон», Россия); ВАА 120, ВАА-500, ВАА-1000 (изготовитель «TIRA GmbH», Германия).
Контроллер вибрации DVC-120 (изготовитель ООО «ТД «Технекон», Россия) представляет собой многофункциональное устройство, предназначенное для формирования испытательных сигналов синусоидальной формы и измерений параметров вибрации. Управление контроллером вибрации DVC-120 осуществляется при помощи программного обеспечения (ПО «DVC-120»), устанавливаемого на персональный компьютер (далее ПК).
Контроллер вибрации DVC-120 и блок питания располагаются в корпусе блока управления. В корпусе блока управления располагаются усилители мощности SPA-110-500; SPA-110-1800.

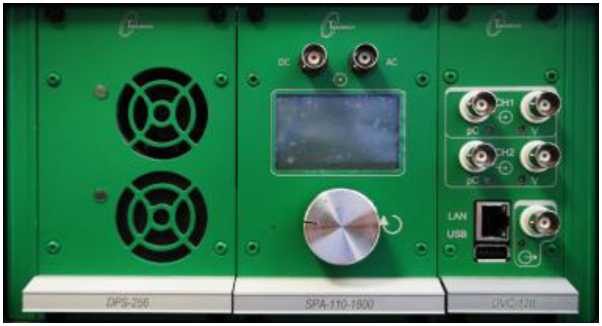

На передней панели блока управления установлены органы управления контроллером, выход генератора сигнала, разъемы для подключения вибропреобразователей и кабеля связи с ПК. На задней панели блока управления установлены разъемы для подключения вибропреобразователей, разъем для подключения к сети переменного тока и выходной разъем усилителя мощности для подключения вибростенда.
Общий вид блока управления представлен на рисунке 5. Общий вид усилителей мощности ВАА 120, ВАА-500 и ВАА-1000 представлен на рисунке 6.
Вид спереди
<9
V'
Место нанесения заводского номера
Место нанесения знака утверждения типа
Вид сзади
Рисунок 5 - Общий вид блока управления

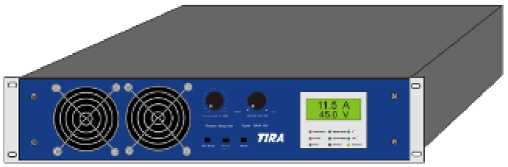

Усилители мощности ВАА 120, ВАА-500, ВАА-1000
Рисунок 6 - Общий вид усилителей мощности ВАА 120, ВАА-500 и ВАА-1000.
Вибропреобразователи представляют собой акселерометры с выходом по заряду или напряжению, которые являются преобразователями инерционного типа, использующими прямой пьезоэлектрический эффект. Акселерометры эталонные 8305 (рег. № 74423-19), акселерометры пьезоэлектрические 4371 (рег. № 39667-08) и преобразователи
виброизмерительные 4344 (рег. № 8519-81) могут использоваться как отдельно, так и совместно с усилителями измерительными 2635 (рег. № 7111-79), 2525 (рег. № 36940-14), 2626 (рег. № 7109-79) и усилитель заряда УС-14 (изготовитель ООО «ТД «Технекон», Россия). Акселерометры пьезоэлектрические 301А11 и 301М26 (рег. № 76591-19), акселерометры 393В04, 352А60 и 353В17 (рег. № 76059-19), акселерометры пьезоэлектрические 355В03 и 355В12 (рег. № 49217-12); акселерометры 271A03 (изготовитель «YMC Piezotronics Inc.», Китай), акселерометры 1V401HS (рег. № 81334-21), акселерометры
АР2006-500
отличаются
(рег. № 88508-23) имеют выход по напряжению. Вибропреобразователи коэффициентами преобразования и диапазонами рабочих частот.
Общий вид

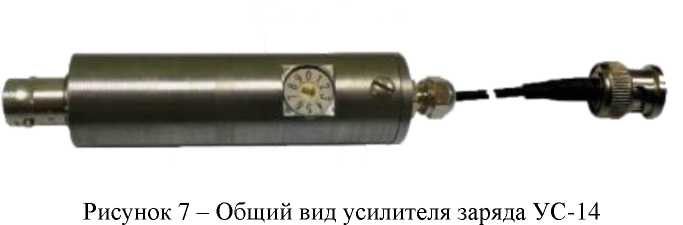

Общий вид усилителя заряда УС-14 представлен на рисунке 7 акселерометра 271A03 представлен на рисунке 8.

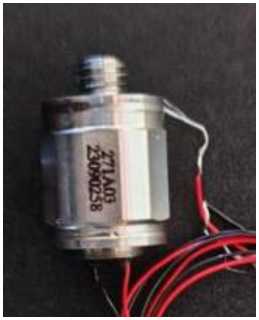

Рисунок 8 - Общий вид акселерометра 271A03
Заводской номер виброустановки в цифровом формате наносится на корпус блока управления методом гравировки. Пломбирование виброустановок не предусмотрено. Нанесение знака поверки на виброустановки не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) виброустановки поверочной DVC-500 состоит из встроенного ПО и внешнего ПО, устанавливаемого на персональный компьютер, оснащенный операционной системой Microsoft Windows.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается во флэш-память модуля DVC-120 входящего в состав виброустановки DVC-500. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Встроенное ПО выполняет функции аналого-цифрового преобразователя электрических сигналов и служит для обработки информации, поступающей от первичных преобразователей. Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО «DVC-120 Контроллер» выполняет следующие функции - обработка и визуализация данных, передаваемых по сети Ethernet.
Внешнее ПО не является метрологически значимым и не даёт доступ к внутренним программным микрокодам модулей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
Dvc120-1.x.x.ais |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.14.0 |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
«DVC-120 Контроллер» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики виброустановок поверочных DVC-500 с вибростендами S51110, S51120 и S51140
|
Наименование характеристики |
Значения | ||
|
S51110 |
S51120 |
S51140 | |
|
Диапазоны воспроизведения и измерений СКЗ виброускорения, м/с2 |
от 0,1 до 300 от 0,1 до 250 от 0,1 до 175 |
от 0,1 до 600 от 0,1 до 500 от 0,1 до 350 |
от 0,1 до 700 от 0,1 до 500 от 0,1 до 350 |
|
Диапазоны воспроизведения и измерений СКЗ виброскорости, мм/с |
от 0,1 до 500 от 0,1 до 300 |
от 0,1 до 700 от 0,1 до 500 |
от 0,1 до 1000 от 0,1 до 700 |
|
Диапазоны воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 13 |
от 0,01 до 20 | |
|
Диапазоны рабочих частот, Гц:
|
от 2 до 6500, от 5 до 5000 от 2 до 5000, от 5 до 5000 от 2 до 1400, от 5 до 1400 | ||
|
Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации при доверительной вероятности P=0,95 |
в соответствии с таблицей 8 | ||
|
Наименование характеристики |
Значения | ||
|
SE-09 |
SE-20 |
SE-10 | |
|
Диапазон воспроизведения и измерений СКЗ виброускорения, м/с2 |
от 0,1 до 280 |
от 0,1 до 420 | |
|
Диапазон воспроизведения и измерений СКЗ виброскорости, мм/с |
от 0,1 до 350 |
от 0,1 до 700 от 0,1 до 500 | |
|
Диапазоны воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 7,5 |
от 0,01 до 10 | |
|
Диапазоны рабочих частот, Гц:
|
от 5 до 20000 от 5 до 5000 от 5 до 1400 |
от 2 до 20000 от 2 до 5000 от 2 до 1400 |
от 2 до 15000 от 2 до 5000 от 2 до 1400 |
|
Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации при доверительной вероятности P=0,95 |
в соответствии с таблицей 8 | ||
Таблица 4 - Метрологические характеристики виброустановок поверочных DVC-500 с вибростендами APS-113-AB и APS-500
|
Наименование характеристики |
Значения | |
|
APS-113-AB |
APS-500 | |
|
Диапазоны воспроизведения и измерений СКЗ виброускорения, м/с2 |
от 0,01 до 35 | |
|
Диапазоны воспроизведения и измерений СКЗ виброскорости, мм/с |
от 0,1 до 50 | |
|
Диапазоны воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 158 |
от 0,01 до 152 |
|
Диапазоны рабочих частот, Гц: - виброускорения |
от 0,2 до 50 | |
|
- виброскорости |
от 0,2 до 50 | |
|
- виброперемещения |
от 0,2 до 50 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации при доверительной вероятности P=0,95 |
в соответствии с таблицей 8 | |
|
Наименование характеристики |
Значения | |
|
4808 |
4809 | |
|
Диапазоны воспроизведения и измерений СКЗ виброускорения, м/с2 |
от 0,1 до 450 от 0,1 до 300 от 0,1 до 230 |
от 0,1 до 400 от 0,1 до 300 |
|
Диапазоны воспроизведения и измерений СКЗ виброскорости, мм/с |
от 0,1 до 700 от 0,1 до 500 от 0,1 до 300 | |
|
Диапазоны воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 12 |
от 0,01 до 8 |
|
Диапазоны рабочих частот, Гц:
|
от 5 до 10000 от 5 до 5000 от 5 до 1400 |
от 10 до 20000 от 10 до 5000 от 10 до 1400 |
|
Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации при доверительной вероятности P=0,95 |
в соответствии с таблицей 8 | |
Таблица 6 - Метрологические характеристики виброустановок поверочных DVC-500 с вибростендами SVT-09; S50018
|
Наименование характеристики |
Значения | |
|
SVT-09 |
S50018 | |
|
Диапазоны воспроизведения и |
от 0,1 до 250 |
от 0,1 до 250 |
|
измерений СКЗ виброускорения, м/с2 |
от 0,1 до 150 |
от 0,1 до 100 |
|
Диапазоны воспроизведения и |
от 0,1 до 300 |
от 0,1 до 300 |
|
измерений СКЗ виброскорости, мм/с |
от 0,1 до 200 |
от 0,1 до 150 |
|
Диапазоны воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 8 |
от 0,01 до 5 |
|
Диапазоны рабочих частот, Гц: - виброускорения |
от 10 до 15000 |
от 10 до 18000 |
|
- виброскорости |
от 10 до 5000 |
от 10 до 5000 |
|
- виброперемещения |
от 10 до 1400 |
от 10 до 1400 |
|
Доверительные границы относительной | ||
|
погрешности воспроизведения и измерений параметров вибрации при | ||
|
доверительной вероятности P=0,95 |
в соответствии с таблицей 8 | |
|
Наименование характеристики |
Значения |
|
Диапазоны воспроизведения и измерений СКЗ виброускорения, м/с2 |
от 0,1 до 175 от 0,1 до 250 от 0,1 до 300 от 0,1 до 350 от 0,1 до 400 от 0,1 до 500 от 0,1 до 600 от 0,1 до 700 |
|
Диапазоны воспроизведения и измерений СКЗ виброскорости, мм/с |
от 0,1 до 200 от 0,1 до 300 от 0,1 до 500 от 0,1 до 700 |
|
Диапазоны воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 8 от 0,01 до 10 от 0,01 до 12 от 0,01 до 13 от 0,01 до 20 |
|
Диапазоны рабочих частот виброускорения, Гц: |
от 2 до 5000 от 2 до 6500 от 5 до 5000 от 5 до 10000 от 10 до 15000 от 2 до 20000 от 10 до 20000 |
|
Диапазоны рабочих частот виброскорости, Гц: |
от 2 до 5000 от 5 до 5000 |
|
Диапазоны рабочих частот виброперемещения, Гц: |
от 2 до 1400 от 5 до 1400 от 10 до 1400 |
|
Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации при доверительной вероятности P=0,95 |
в соответствии с таблицей 8 |
|
Поддиапазоны частот, Гц |
Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации при доверительной вероятности P=0,95, % | ||
|
Виброускорение |
Виброскорость |
Виброперемещение | |
|
от 0,2 до 0,5 включ. |
±8 |
±8 |
±8 |
|
св. 0,5 до 2 включ. |
±5 |
±5 |
±5 |
|
св. 2 до 5 включ. |
±5 |
±5 |
±5 |
|
св. 5 до 10 включ. |
±5 |
±5 |
±5 |
|
св. 10 до 20 включ. |
±5 |
±5 |
±5 |
|
св. 20 до 50 включ. |
±3 |
±3 |
±3 |
|
св. 50 до 800 включ. |
±3 |
±3 |
±3 |
|
св. 800 до 1400 включ. |
±5 |
±5 |
±5 |
|
св. 1400 до 2000 включ. |
±5 |
±5 |
- |
|
св. 2000 до 5000 включ. |
±7 |
±7 |
- |
|
св. 5000 до 6500 включ. |
±8 |
- |
- |
|
св. 6500 до 7000 включ. |
±8 |
- |
- |
|
св. 7000 до 10000 включ. |
±8 |
- |
- |
|
св. 10000 до 15000 включ |
±10 |
- |
- |
|
св. 15000 до 18000 включ. |
±10 |
- |
- |
|
св.18000 до 20000 |
±10 |
- |
- |
Таблица 9 - Значения коэффициента гармоник и относительного коэффициента поперечного движения вибростола виброустановок поверочных DVC-500
|
Поддиапазоны частот, Гц |
Коэффициент гармоник, %, не более |
Относительный коэффициент поперечного движения, %, не более |
|
от 0,2 до 0,5 включ. |
15 |
15 |
|
св. 0,5 до 2 включ. |
10 |
10 |
|
св. 2 до 5 включ. |
10 |
10 |
|
св. 5 до 10 включ. |
10 |
10 |
|
св. 10 до 20 включ. |
10 |
10 |
|
св. 20 до 50 включ. |
7 |
7 |
|
св. 50 до 800 включ |
7 |
7 |
|
св. 800 до 1400 включ. |
10 |
10 |
|
св. 1400 до 2000 включ. |
10 |
10 |
|
св. 2000 до 5000 включ. |
10 |
15 |
|
св. 5000 до 6500 включ. |
15 |
20 |
|
св. 6500 до 7000 включ. |
15 |
20 |
|
св. 7000 до 10000 включ. |
15 |
20 |
|
св. 10000 до 15000 включ |
15 |
30 |
|
св. 15000 до 18000 включ. |
15 |
30 |
|
св.18000 до 20000 |
15 |
30 |
Таблица 10 - Основные технические
DVC-500
ви
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
Габаритные размеры (длина^ширина^высота), мм, не более: - контроллер вибрации DVC-120 |
290x320x200 |
|
- усилитель мощности SPA-110-1800 |
290x320x200 |
|
- усилитель мощности SPA-110-500 |
290x320x200 |
|
- усилитель мощности Tira BAA 120 |
483x90x450 |
|
- усилитель мощности Tira BAA 500 |
483x135x110 |
|
- усилитель мощности Tira BAA 1000 |
483x190x600 |
|
- вибростенд S51110 |
250x210x256 |
|
- вибростенд S51120 |
238x210x256 |
|
- вибростенд S51140 |
306x210x267 |
|
- вибростенд S50018 |
170x150x200 |
|
- вибростенд 4808 |
215x215x200 |
|
- вибростенд 4809 |
149x149x143 |
|
- вибростенд SVT-09 |
149x149x143 |
|
- вибростенд APS 113-AB |
256x213x168 |
|
- вибростенд APS 500 |
813x219x210 |
|
- вибростенда SE-09 |
250x250x210 |
|
- вибростенд SE-10 |
135x200x200 |
|
- вибростенд SE-20 |
138x270x285 |
|
- вибростенды ТХ-1 и ТХ-2 |
350x350x350 |
|
- вибростенд ТХ-3 |
400x400x400 |
|
- усилитель заряда УС-14 |
88x26x26 |
|
- акселерометр 271А03 |
016x30 |
|
Масса, кг, не более: - контроллер вибрации DVC-120 |
5 |
|
- усилитель мощности SPA-110-1800 |
1,5 |
|
- усилитель мощности SPA-110-500 |
1,5 |
|
- усилитель мощности Tira BAA 120 |
16 |
|
- усилитель мощности Tira BAA 500 |
25 |
|
- усилитель мощности Tira BAA 1000 |
45 |
|
- вибростенд S51110 |
12 |
|
- вибростенд S51120 |
12 |
|
- вибростенд S51140 |
18 |
|
- вибростенд S50018 |
5 |
|
- вибростенд 4808 |
35 |
|
- вибростенд 4809 |
8,3 |
|
- вибростенд SVT-09 |
8,3 |
|
- вибростенд APS 113-AB |
36 |
|
- вибростенд APS 500 |
64 |
|
- вибростенд SE-09 |
7 |
|
- вибростенд SE-10 |
9,5 |
|
- вибростенд SE-20 |
17 |
|
- вибростенды ТХ -1 и ТХ-2 |
35 |
|
- вибростенд ТХ-3 |
40 |
|
- акселерометр 271А03 |
0,04 |
|
- усилитель заряда УС-14 |
0,15 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус блока управления.
Комплектность средства измеренийТаблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Виброустановка поверочная |
DVC-500 |
1 шт. |
|
Программное обеспечение |
1 шт. | |
|
Руководство по эксплуатации |
КЕДР.402248.003 РЭ |
1 экз. |
|
Паспорт |
КЕДР.402248.003 ПС |
1 экз. |
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации
«Виброустановка поверочная DVC-500. Руководство по эксплуатации КЕДР.402248.003 РЭ».
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Технические условия ТУ 4381-041-18579242-14.
Изготовительдом «Технекон»
эт. 2, помещ. XV,
Общество с ограниченной ответственностью «Торговый (ООО «ТД «Технекон»)
ИНН 7701336185
Адрес: 117418, г. Москва, ул. Новочерёмушкинская, д. 63, к. 2, ком. 2
Телефон/факс: (499) 744-60-16 / 744-60-15
Web-сайт: www.technekon.ru
E-mail: sales@technekon.ru
Испытательный центр«Всероссийский
Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» августа 2024 г. № 1957
Лист № 1
Всего листов 8
Регистрационный № 77657-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260»
Назначение средства измеренийСчетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260»
(далее - счетчики-расходомеры) предназначены для измерений массового расхода, массы, температуры, плотности, объемного расхода, объема жидкостей и газов в потоке.
Описание средства измеренийПринцип действия счетчиков-расходомеров при измерении массового расхода основан на воздействии кориолисовых сил, действующих на поток среды, двигающейся по петле трубопровода, который колеблется с резонансной частотой, задаваемой с помощью генератора колебаний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Принцип действия счетчиков-расходомеров при измерении плотности основан на изменении собственной частоты колебаний петли трубопровода при изменении массы, вызванномизменением плотности измеряемой среды.
Счетчики-расходомеры не имеют вращающихся частей, результаты измерений не зависят от плотности, режимов протекания измеряемой среды и направления потока (прямое или обратное). Влияние отклонения температуры и давления измеряемой среды от температуры и давления калибровки может быть скомпенсировано электронным блоком.
Счетчики-расходомеры состоят из датчика (первичного преобразователя), который устанавливается на трубопроводе, и электронного блока (далее - ЭБ).
Счетчики-расходомеры имеют следующие исполнения:
-
- по присоединению электронного блока: интегральное или дистанционное;
-
- по конструкции первичного преобразователя: стандартное и компактное («К»);
-
- по наличию индикатора - без индикатора, с индикатором;
-
- по метрологическим характеристикам токового выхода: стандартное и исполнение «ТА»;
-
- по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная цепь, взрывонепроницаемая оболочка). ЭБ в зависимости от его конфигурации обеспечивает:
-
- обработку сигналов с датчика;
-
- вычисление объёмного (массового) расхода, плотности, температуры;
-
- вычисление объёмного (массового) расхода, объема (массы) жидкости или газа в одном или двух направлениях потока;
-
- отображение показаний на индикаторе и формирование токовых, частотноимпульсных и цифровых выходных сигналов;
-
- индикацию массовой или объемной концентрации двухкомпонентных сред;
-
- самодиагностику неисправностей и их индикацию;
-
- дозирование с помощью релейных выходов.
-
- вычисление объемного расхода газа, приведенного к стандартным условиям.
Общий вид счетчиков-расходомеров различных исполнений показан на рисунке 1, место пломбирования от несанкционированного доступа показано на рисунке 2.
Заводской номер счетчика-расходомера наносятся на маркировочной табличке первичного преобразователя и маркировочной таблички электронного блока фотолитографии и полиграфическим способом в буквенно-числовом формате. Места нанесения знака утверждения типа и заводского номера показаны на рисунке 3.
Интегральное исполнение
счетчика-расходомера
Дистанционное исполнение счетчика-расходомера
Стандартное исполнение счетчика-расходомера от DN 25 до DN 300
Стандартное исполнение счетчика-расходомера от DN 10 до DN 15
Компактное исполнение счетчика-расходомера от DN 5 до DN 300

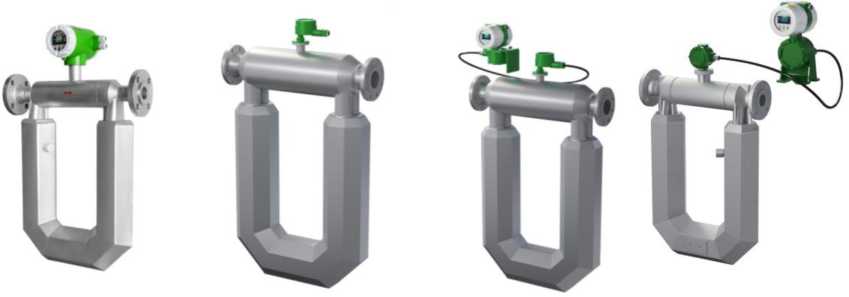

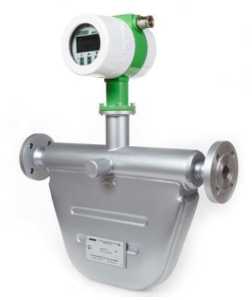

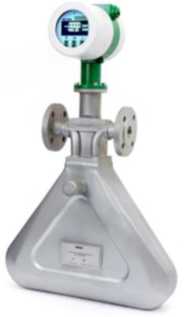

Рисунок 1 - Общий вид расходомеров-счетчиков разных исполнений
Место пломбирования

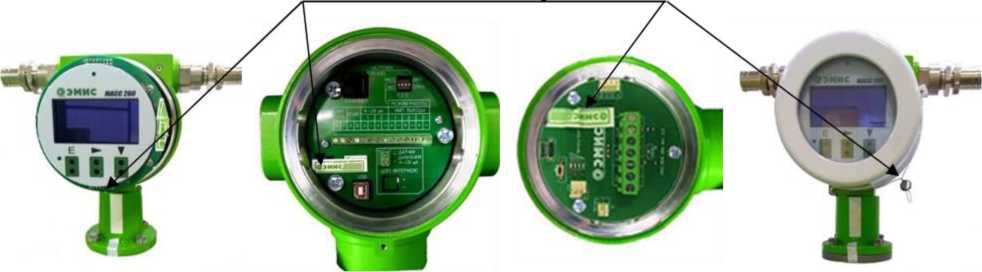

Рисунок 2 - Варианты пломбирования счетчиков-расходомеров,
в зависимости от исполнения ЭБ
О СЧЕТЧИК-РАСХОДОМЕР МАССОВЫЙ
КОРИОЛИСОВЫЙ ЭМИС-МАСС 260
Диаметр | [ мм
Ртах [
Кп.точности [
Питание [
Расход I I кг/ч
О ЗАО «ЭМИС». РОССИЯ
\___________________ _________________________
Рисунок 3 - Пример маркировочной таблички
Программное обеспечениеСчетчики-расходомеры имеют встроенное программное обеспечение (ПО) «ЭМИС МАСС 260», устанавливаемое в ЭБ, а также внешнее программное обеспечение «ЭМИС-Интегратор», устанавливаемое на ПК и отображающее получаемую информацию в окне программына компьютере.
Встроенное ПО устанавливается в энергонезависимую память ЭБ предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО ЭМИС-МАСС 260 | |
|
Идентификационное наименование ПО |
EM260 |
|
Номер версии ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
-* |
|
Внешнее ПО ЭМИС Интегратор | |
|
Идентификационное наименование ПО |
Integrator |
|
Номер версии ПО |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
-** |
|
* - Цифровой идентификатор ПО встроенного программного обеспечения указывается в | |
|
паспорте счетчика-расходомера. | |
|
** - Цифровой идентификатор ПО внешнего программного обеспечения указывается в | |
|
руководстве по эксплуатации счетчика-расходомера. | |
Метрологические характеристики приведены в таблице 2, технические характеристики - в таблице 3.
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
Исполнение расходомера |
Стандартное |
Компактное | |
|
Номинальный диаметр условного прохода DN, мм |
от 25 до 300 |
от 10 до 15 |
от 5 до 300 |
|
Диапазон измерений массового расхода жидкости, кг/ч |
от 30 до 2500000 |
от 5 до 5000 |
от 2,5 до 2500000 |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,01 до 8000 |
от 0,0016 до 16 |
от 0,0008 до 8000 |
|
Диапазон измерений массового расхода газа, кг/ч |
(30„2500000)-рг 1) кг |
(5^5000)-рг 1) кг |
(2,5 „2500000)-рг 1) кг |
|
Диапазон измерений объемного расхода газа, м3/ч |
(30^2500000) 1) кг |
(5^5000) 1) кг |
(2,5 „2500000) 1) кг |
|
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 1 до 3000 | ||
|
Класс точности |
0,1; 0,15; 0,2; 0,25; 0,5 | ||
|
Пределы допускаемой относительной погрешности измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам 2), %:
|
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 4) бмж +0,25 | ||
|
Пределы допускаемой относительной погрешности измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам после имитационной поверки, %:
|
бмж +0,2 6мг +0,2 | ||
|
Пределы допускаемой относительной погрешности измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам, %:
|
^(бмж) + ((ДрЖ / р) Х100%)^ 5) ^(«МГ )2+ ((ДРг / р) Х100%)2 5) | ||
|
Пределы допускаемой относительной погрешности измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам после имитационной поверки, %:
|
6vж +0,2 6vr +0,2 | ||
таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при измерении плотности по индикатору, частотному и цифровому выходным сигналам, кг/м3:
|
±0,36); ±0,5; ±1,0; ±2,0; ±5,0; ±10,0 ±1,0; ±2,0; ±5,0; ±10,0 |
|
Пределы допускаемой абсолютной погрешности при измерении плотности по индикатору, частотному и цифровому выходным сигналам после имитационной поверки Лрж (Лрг), кг/м3 |
±20 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры ЛТ, °С 3) |
±0,57); ±1,0 |
|
Пределы допускаемой приведенной погрешности преобразования измеренной величины в токовый выходной сигнал для стандартного исполнения, %, не более |
0,05 |
|
Пределы допускаемой относительной погрешности измерений массы (массового расхода) первого компонента двухкомпонентной среды, % |
±[|6мж|+(р2^Лрж/ (р2 -р2^р) • 100%] 8) |
|
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) первого компонента двухкомпонентной среды, % |
± [|5уж| + (Лрж/(р-р2)^ 100%] 8) |
|
Примечания:
кг - эмпирический коэффициент, указан в руководстве по эксплуатации счетчика-расходомера
min Z (Qmin) - стабильность нуля (минимальный расход) указываются в руководстве по эксплуатации. Q - измеренное значение расхода, кг/ч.
Разница между плотностью смеси и вторым компонентом не должна быть меньше погрешности измерений плотности смеси расходомером Лрж<1р-р21. Данная функция доступна только для жидкостей. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение характеристики |
|
Параметры измеряемой среды:
|
от -196 до +350 35 |
|
Выходные сигналы:
|
от 0 до 10000 от 0,025 до 100000 от 4 до 20 от 0,01 до 25000000 HART, WirelessHART, Modbus RTU, Modbus ASCII, Modbus TCP/IP, LoraWan, FOUNDATION Fieldbus, Profibus |
|
Условия эксплуатации:
|
от - 60 до +70 от - 60 до +350 от 84 до 106,7 98 |
|
Номинальное напряжение электрического питания, В:
|
230 24 |
|
Потребляемая мощность, Вт, не более |
24 |
|
Габаритные размеры, мм:
|
от 115 до 2100 от 100 до 3700 от 90 до 600 |
|
Масса, кг |
от 5 до 3500 |
|
Маркировка взрывозащиты Исполнение Ex: - датчик |
1Ех ib IIA Т6_Т1 Gb X или 1Ех ib IIB Т6_Т1 Gb X, или 1Ех ib IIC Т6_Т1 Gb X |
|
- усилитель |
1Ех db [ib] IIC Т6 Gb X 1Ех db [ib IIB] IIC Т6 Gb X 1Ех db [ib IIA] IIC Т6 Gb X |
|
- электронный блок |
1Ех db [ib] IIC Т6 Gb X или 1Ех db [ib IIB] IIC Т6 Gb X, или 1Ех db [ib IIA] IIC Т6 Gb X |
|
Исполнения Ex и ExББ: - датчик |
0Ех ia IIA Т6_Т1 Ga X или 0Ех ia IIB Т6_Т1 Ga X, или 0Ех ia IIC Т6_Т1 Ga X |
|
- электронный блок |
1Ех db [ia Ga] IIC Т6 Gb X или 1Ех db [ia IIB Ga] IIC Т6 Gb X, или 1Ех db [ia IIA Ga] IIC Т6 Gb X |
таблицы 3
|
Наименование характеристики |
Значение характеристики |
|
Исполнение РВ:
|
РВ Ех ib I Mb X РВ Ех db [ib] I Mb X РВ Ех db I Mb X РВ Ех ib I Mb X |
|
PO Ex ia I Ma X РВ Ех db [ia Ma] I Mb X РВ Ех db I Mb X PO Ex ia I Ma X |
|
Средний срок службы, лет, не менее |
20 |
наносится на маркировочные таблички счетчика-расходомера методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика-расходомера.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик-расходомер массовый кориолисовый |
«ЭМИС-МАСС 260» |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
ЭМ-260.000.000.000.00 РЭ |
1 экз. | |
|
Паспорт |
ЭМ-260.000.000.000.00 ПС |
1 экз. |
приведены в руководстве по эксплуатации ЭМ-260.000.000.000.00 РЭ приложение Г.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ТУ 26.51.52-090-14145564-2019 «Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260».
ИзготовительАкционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)
ИНН 7729428453
Адрес: 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г Челябинск, пр-кт Комсомольский, д. 29, стр. 7
Телефон: +7(351) 729-99-12, факс. (351) 729-99-13
E-mail: inform@emis-kip.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
